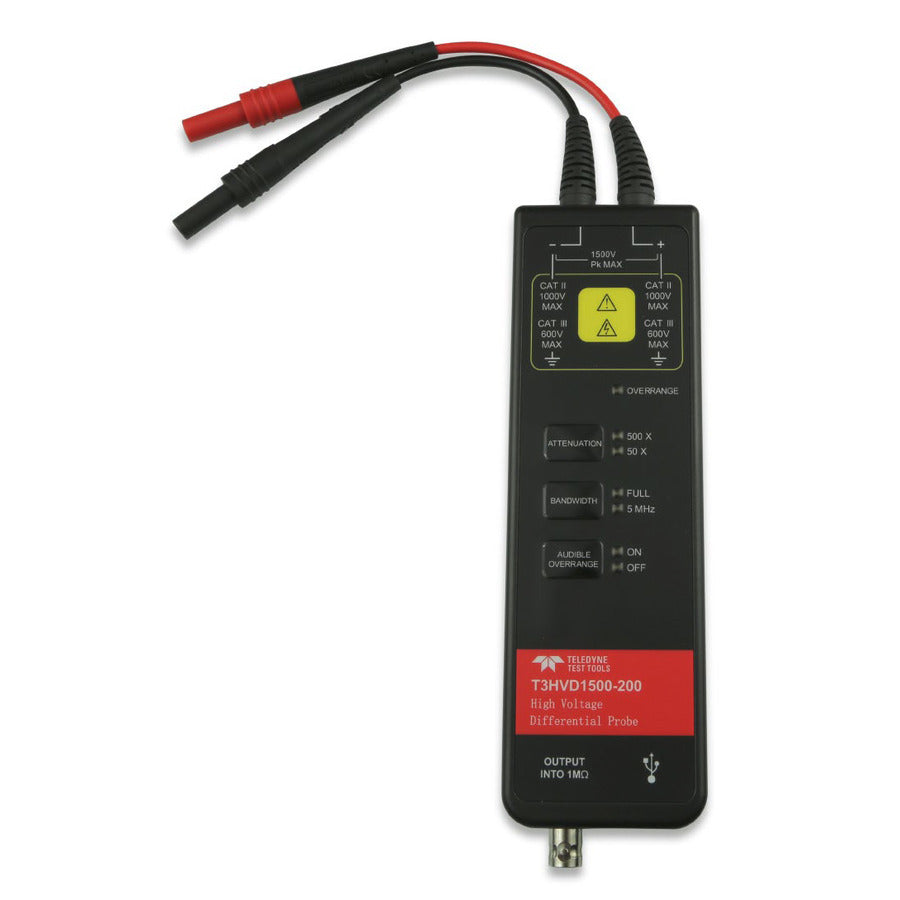

T3HVD Hochspannungstaster-Serie
Technische Daten des T3HVD1500-200:
- Bandbreite (-3 dB): 200 MHz
- Rise Time: ≤ 1,75 ns
- Dämpfung / Reichweitenauswahl: 50 x / 500 x
- Maximale Differenzspannung
(Gleichstrom + Wechselstromspitze): 50 x ± 150 V / 500 x ± 1500 V
- Maximale Eingangsspannung (V<sub>eff</sub>): CAT II 1000 V / CAT III 600 V
- Gleichtaktspannung (DC + AC-Spitzenspannung): ± 1500 V
- Eingangsimpedanz:
(Single Ended gegen Masse): 5 MΩ, < 4 pF / (Zwischen den Eingängen) 10 MΩ, < 2 pF
Serienmerkmale:
- Genaue und einfache Spannungsmessungen
- Kombinierte Single-Ended- und Differentialsignale
Messfähigkeit
- Kompatibel mit allen Oszilloskopen mit 1-Megohm-Eingang und BNC-Anschluss
- Überspannungsalarm mit zwei Anzeigen
- Umschaltbare Bandbreitenbegrenzung zur Rauschunterdrückung

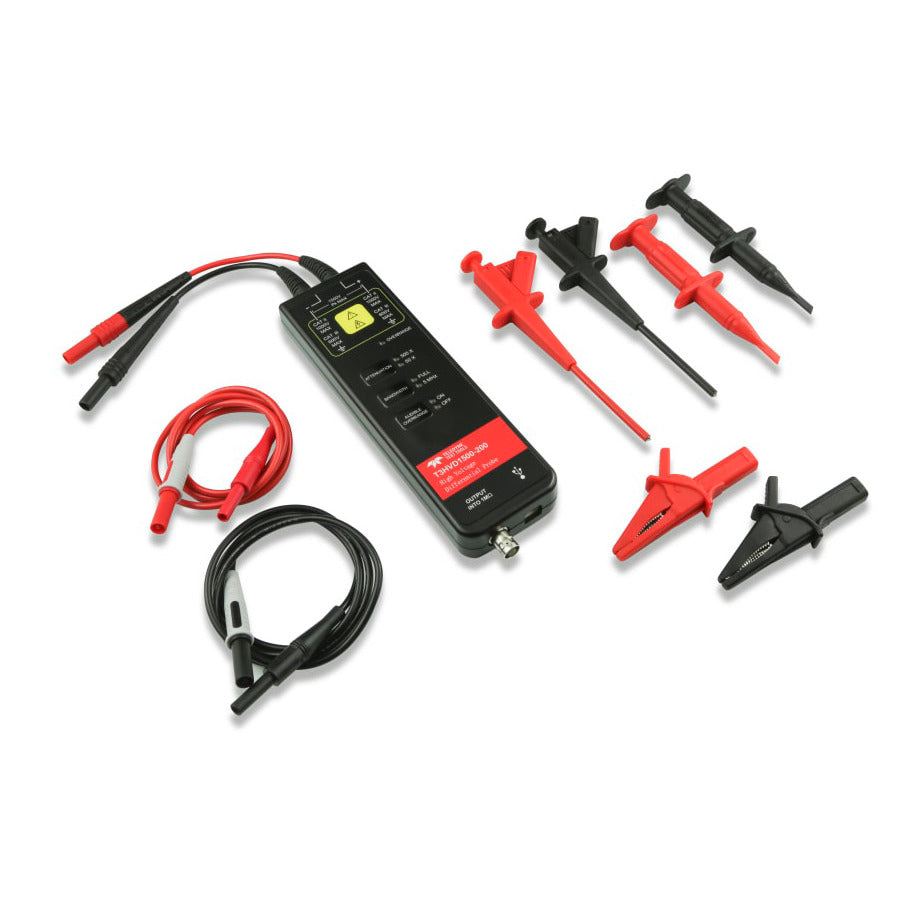

Mitgeliefertes Zubehör:
- T3HVD1500-70 und T3HVD1500-200 Krokodilklemmen x 2
- T3HVD7000-100 Krokodilklemmen x 2
- T3HVD Zangenclips x 2
- T3HVD Hakenclips x 2
- 2 x 1 m T3HVD-Verlängerungskabel
- 1 m T3HVD BNC-zu-BNC-Kabel x 1
- 1,5 m T3HVD USB-A-auf-B-Stromkabel x 1
- USB-Netzteil
Die Hochspannungs-Differenztastköpfe der Serie T3HVD sind aktive Differenzspannungstastköpfe mit großer Bandbreite. Sie umfassen Modelle mit Bandbreiten bis zu 200 MHz und Spannungen bis zu … ± 7000 V (DC + AC-Spitzenwert), schnelle und genaue Wellenformerfassung, Messgenauigkeit von ± 2 % und geringe Belastung der Testschaltung. Diese Tastköpfe können mit jedem Oszilloskop mit einem 1-Megohm-BNC-Eingang verwendet werden.
