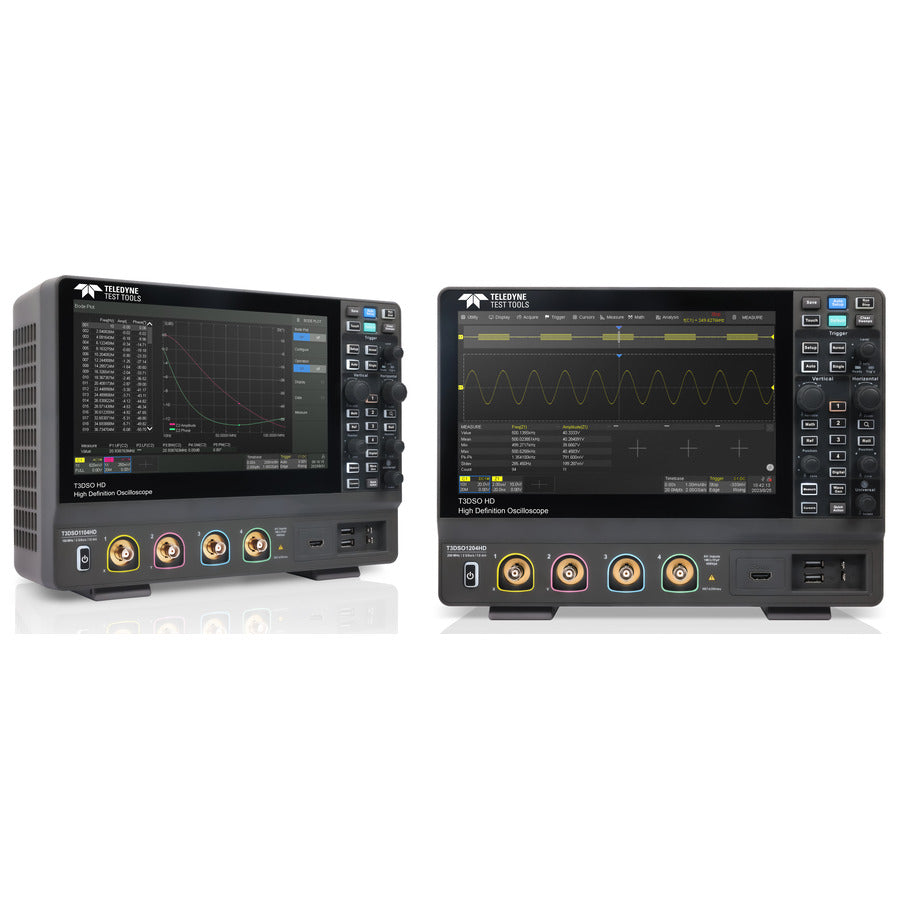

Teledyne LeCroy T3DSO1104HD Digitaloszilloskop, 4 Kanäle, 100 MHz, 2 GS/s, 200 Mpts, Serie T3DSO1000HD
Konnte die Verfügbarkeit der Abholung nicht laden.
Fragen Sie einen Experten!
Teledyne LeCroy
Teledyne LeCroy ist ein weltweit führender Anbieter von Oszilloskopen, Protokollanalysatoren und Testlösungen, die es Ingenieuren ermöglichen, elektronische Hochgeschwindigkeitsdesigns zu erfassen, zu analysieren und zu validieren.
100 MHz, 2 GS/s pro Kanal, 2 GS/s verschachtelt, 4 Kanäle, 200 Mpts/Kanal HD-DSO mit 10,1"-Farbdisplay
Hauptmerkmale
- 12-Bit-Analog-Digital-Wandler mit einer Abtastrate von bis zu 2 GS/s
- Eingangsstufen mit einem Rauschpegel von 70 μVrms bei 200 MHz Bandbreite und einer Gleichstromverstärkungsgenauigkeit von 0,5 %
- 4 analoge Kanäle, bis zu 200 MHz Bandbreite
- Wellenformerfassungsrate bis zu 120.000 wfm/s (Normalmodus) und 500.000 wfm/s (Sequenzmodus)
- Unterstützt 256 Helligkeitsstufen und Farbtemperaturanzeigemodi
- Aufnahmelänge bis zu 100 MPTS/Kanal
- Intelligente Triggerung: Flanke, Anstieg, Impulsbreite, Fenster, Runt, Intervall, Dropout, Muster, Video (HDTV wird unterstützt), Qualifiziert, N-te Flanke, Verzögerung, Setup-/Haltezeit.
- Serielle Bus-Triggerung und -Dekodierung, unterstützt die Protokolle I²C, SPI, UART, CAN, LIN, CAN-FD (nur Dekodierung), FlexRay (nur Dekodierung)
- 16 digitale Kanäle (optional)
- Die Funktion „History“ ermöglicht die Aufzeichnung des Verlaufs der Wellenform; die maximale Länge der aufgezeichneten Wellenform beträgt 80.000 Frames.
- Automatische Messungen an über 50 Parametern, unterstützt Statistiken mit Histogramm, Track, Trend, Gating-Messung und Messungen auf Math, History und Ref.
- 4 mathematische Funktionen (2 Mpts FFT, Addition, Subtraktion, Multiplikation, Division, Integration, Differential, Quadratwurzel usw.), unterstützt Formeleditor.
- Hochgeschwindigkeits-Hardware-basierte Mittelwertbildung, ERES; Hochgeschwindigkeits-Hardware-basierte Maskentestfunktion mit Maskeneditor-Tool zum Erstellen benutzerdefinierter Masken.
- 25-MHz-Signalgenerator (optional)
- Schnittstellen umfassen: USB-Hosts, USB-Geräte (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger-Ausgang
- Der integrierte Webserver ermöglicht die Fernsteuerung über den LAN-Anschluss mithilfe eines Webbrowsers. Er unterstützt SCPI-Fernsteuerungsbefehle sowie externe Maus und Tastatur.
Die digitalen Oszilloskope Teledyne Test Tools T3DSO1000HD sind in Bandbreiten von 100 MHz und 200 MHz erhältlich, haben eine maximale Aufzeichnungslänge von 100 Mpts/Kanal und zeigen 4 analoge Kanäle an + optional 16 digitale Kanäle mit Mixed-Signal-Analysefunktion.
Die T3DSO1000HD-Serie nutzt modernste Technologie und bietet eine maximale Wellenformerfassungsrate von bis zu 120.000 WFM/s (Normalmodus, bis zu 500.000 WFM/s im Sequenzmodus), eine 256-stufige Intensitätsabstufung sowie eine Farbtemperaturanzeige. Sie verfügt außerdem über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt verschiedene leistungsstarke Triggermodi, darunter auch serielle Bus-Triggerung. Funktionen wie die Aufzeichnung von Verlaufswellenformen, Such- und Navigationsfunktionen, Maskentest, Bode-Diagramm, Leistungsanalyse und Histogramm ermöglichen die Erfassung, Speicherung und Analyse umfangreicher Wellenformaufzeichnungen. Eine beeindruckende Auswahl an Mess- und Rechenfunktionen, die Option für einen 25-MHz-Arbiträrsignalgenerator sowie serielle Dekodierung gehören ebenfalls zu den Merkmalen der T3DSO1000HD.
Das große 10,1-Zoll-Display mit kapazitivem Touchscreen unterstützt Multitouch-Gesten und verbessert dank der benutzerfreundlichen Oberfläche die Bedieneffizienz erheblich. Es unterstützt außerdem die Steuerung per Maus und die Fernsteuerung über LAN.
