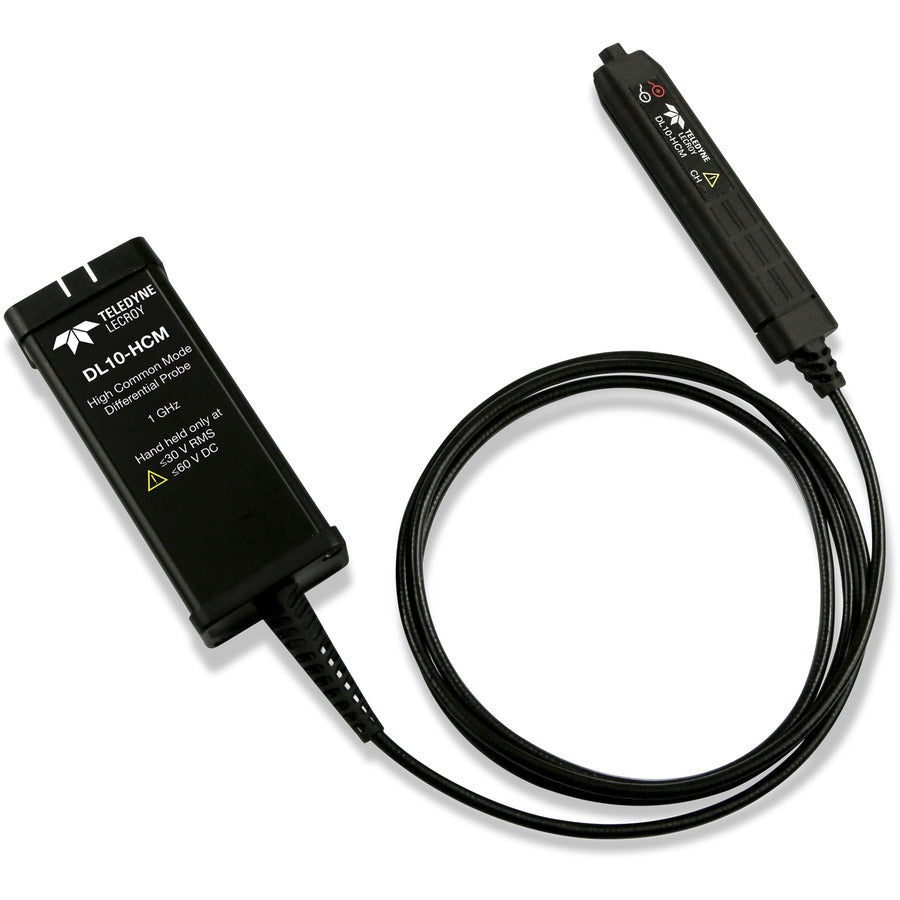

Die 60-V-Gleichtakt-Differenzialtastköpfe sind die idealen Tastköpfe für die Leistungsmessung von GaN-Systemen mit niedriger Spannung und bieten höchste Genauigkeit, beste Gleichtaktunterdrückung (CMRR) und geringstes Rauschen.
Merkmale
- Gleichtakt-Differenzsonde
- Mit einer Gleichtaktspannung von 60 V und einem Differenzeingangsbereich von 80 V bei einer Bandbreite von 1 GHz eignen sich diese Tastköpfe ideal für Leistungsmessungen an GaN-Transistoren mit niedrigen Spannungen. Die 60 V Gleichtaktspannung sind optimal geeignet, um die Ladeerhaltungsspannung und die Absorptionsspannung während des Ladevorgangs zu erfassen, während der Differenzeingangsbereich von 80 V ausreichend Spielraum für Überschwingen bietet.
- Die DL-HCM-Tastköpfe sind für hochpräzise Messungen mit einer Genauigkeit von 0,5 % im Gleichstrombereich und einer Frequenzgangflachheit von 0,1 dB von Gleichstrom bis 100 MHz kalibriert. Dies gewährleistet eine hochgenaue Messung der Spitzen- und Basisspannung von pulsweitenmodulierten Signalen. Die Präzisionsverstärkungskalibrierung optimiert die Messgenauigkeit zusätzlich, indem sie die Verstärkungsgenauigkeit verbessert und geringfügige Offset-Drifts in der Messkonfiguration eliminiert.
- Das Gleichtaktunterdrückungsverhältnis (CMRR) ist bis zu sehr hohen Frequenzen außergewöhnlich. Dies gewährleistet optimale Messergebnisse bei der Messung von PWM-Signalen mit sehr hoher Anstiegsgeschwindigkeit (hohe dV/dt), wie sie für GaN-Bauelemente und -Systeme typisch sind. Das hervorragende CMRR in Kombination mit geringem Tastkopfrauschen und hoher Offset-Fähigkeit ermöglicht die Messung sehr kleiner Steuersignale, die auf hohen Gleichtaktspannungen liegen.
- Die 60-V-Gleichtakt-Differenzialtastköpfe bieten die optimale Kombination aus hoher Leistung und Flexibilität für den Anschluss an jedes Prüfobjekt. Ein optionales Zubehörset und eine Hochtemperatur-Lötspitze sind für zusätzliche Anschlussmöglichkeiten erhältlich.
