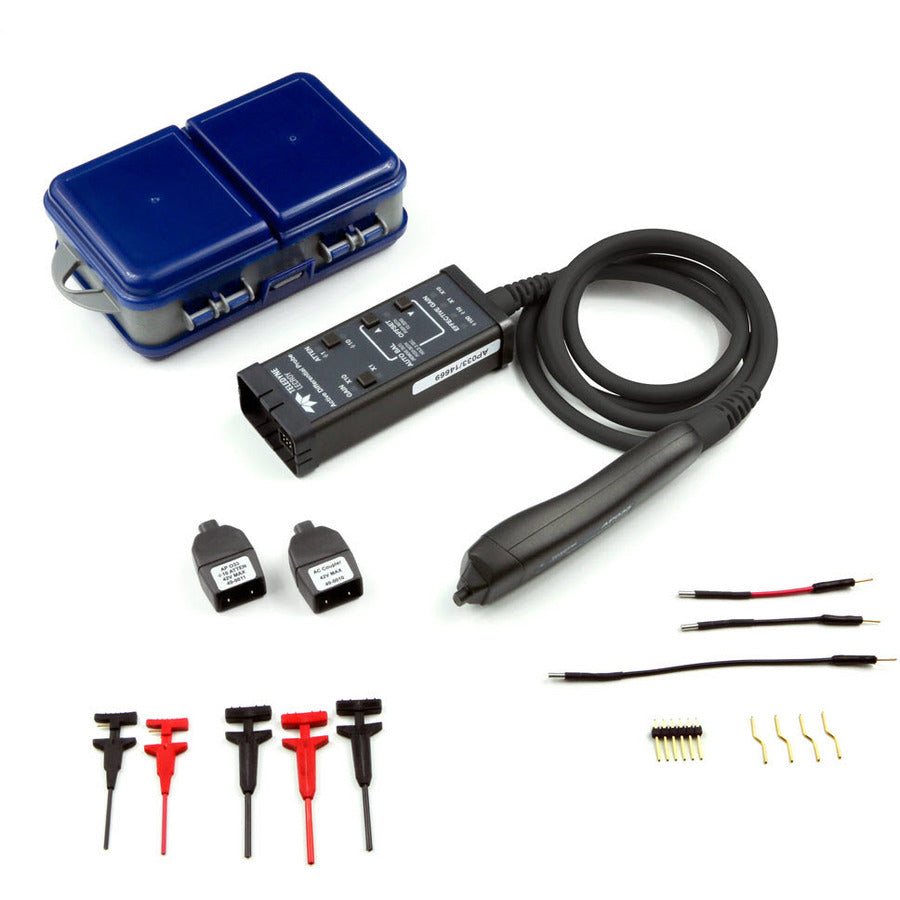

Die aktive Differenzialsonde Teledyne LeCroy AP033 (500 MHz) bietet einen Empfindlichkeitsbereich von 10-facher Verstärkung bis 10-facher Dämpfung (mit aufsteckbarem Dämpfungsglied sogar 100-fach) für verschiedenste Signale. Die Empfindlichkeit lässt sich in Verbindung mit einem Teledyne LeCroy Oszilloskop stufenlos von 200 µV/div bis 1 V/div einstellen.
Highlights
- Vollständig integriert in das Teledyne LeCroy: Dank der ProBus™-Schnittstelle wird der AP033 zu einem festen Bestandteil des Oszilloskops. Tastempfindlichkeit und Offset lassen sich über das Bedienfeld des Oszilloskops, das Bedienfeld des Tastkopfs oder per Fernsteuerung (GPIB oder RS-232) einstellen. Empfindlichkeit, Offset, Eingangskapazität und Gleichtaktspannungsbereich werden auf dem Oszilloskop-Bildschirm angezeigt. Bei Verwendung mit einem digitalen LeCroy-Oszilloskop ist kein externes Netzteil erforderlich.
- Großer Dynamikbereich: Der AP033 bietet einen Empfindlichkeitsbereich von 10-facher Verstärkung bis 10-facher Dämpfung (mit aufsteckbarem Dämpfungsglied sogar 100-fach) für unterschiedlichste Signale. Die Empfindlichkeit lässt sich in Verbindung mit einem LeCroy-Oszilloskop stufenlos von 200 µV/div bis 1 V/div einstellen.
- Bei hohen Empfindlichkeiten werden die Verstärkung x10 und die Dämpfung ÷1 gewählt. Dies führt zu einem Eingangsrauschen von 4 nV/√Hz, einem Gleichtaktspannungsbereich (CMVR) von ±5 V und einem differentiellen Gleichspannungs-Offset von ±400 mV. Bei niedrigeren Empfindlichkeiten werden die Verstärkung x1 und die Dämpfung ÷10 gewählt, was zu einem CMVR von ±50 V und einem differentiellen Offset von ±4 V führt.
- Die Eingangskapazität beträgt lediglich 2 pF/Seite (1 pF differentiell), wenn die Dämpfung ÷10 gewählt ist. Ablenkfaktoren von 2 mV/div bis 1 V/div lassen sich mit nur 2 pF/Seite Eingangskapazität und ±50 V Gleichtaktspannung erzielen.
- Die Eingangskapazität beträgt lediglich 2 pF/Seite (1 pF differentiell), wenn die Dämpfung ÷10 gewählt ist. Mit dieser Eingangskapazität von nur 2 pF/Seite lassen sich Ablenkfaktoren von 2 mV/div bis 1 V/div erzielen. Die Gleichtaktunterdrückung (CMRR) von ±50 V liegt in beiden Dämpfungseinstellungen über 10.000:1 (80 dB). Die Offset-Tasten (Auf/Ab) ermöglichen die Offset-Einstellung direkt am Verstärker. Durch kurzes Gedrückthalten beider Tasten wird der Offset auf Null gesetzt. Ein mitgelieferter Koppelkondensator (0,1 µF) ermöglicht den Betrieb mit hohen Gleichtakt- oder Differenz-Gleichstromeingängen.
