Siglent SDS802X HD MSO-Oszilloskop, 2 Kanäle, 70 MHz, 2 GS/s, 50 Mpts, 12 Bit, SDS800X HD-Serie

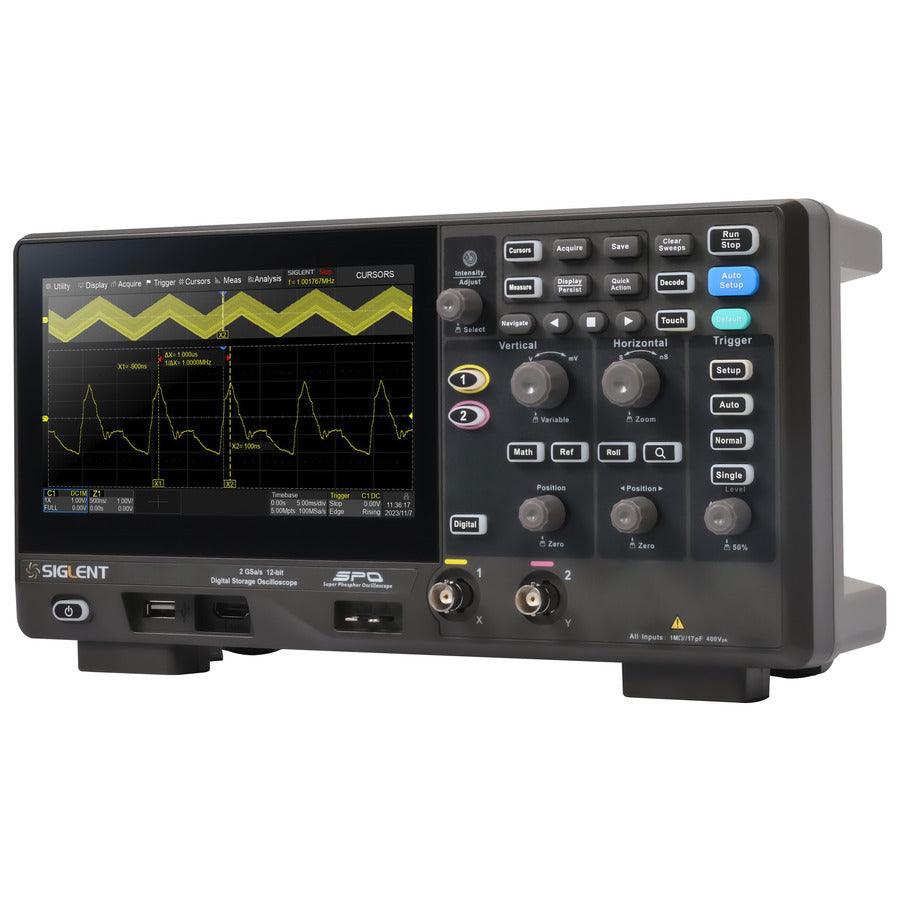

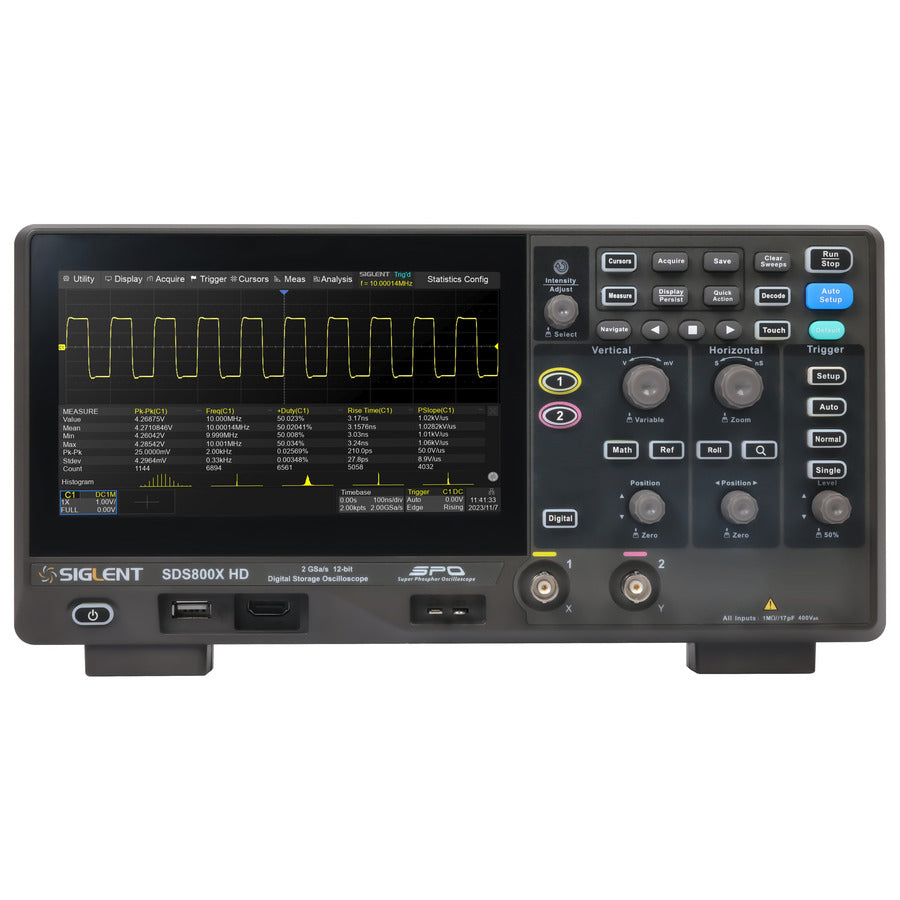

Siglent SDS802X HD Mixed-Signal-Oszilloskop

Wichtigste Serienmerkmale

• 12-Bit-Hohe Auflösung
• 12-Bit-Analog-Digital-Wandler mit einer Abtastrate von bis zu 2 GSa/s
• Eingangsstufen mit einem Rauschpegel von 70 Vrms bei einer Bandbreite von 200 MHz.
• 2/4 analoge Kanäle, bis zu 200 MHz Bandbreite, SPO-Technologie
• Wellenformerfassungsrate bis zu 120.000 wfm/s (Normalmodus) und 500.000 wfm/s (Sequenzmodus)
• Unterstützt 256 Helligkeitsstufen und Farbtemperaturanzeigemodi
• Bis zu 100 Mpts Aufnahmelänge
• Digitales Triggersystem
• Intelligente Triggerung: Flanke, Anstieg, Impulsbreite, Fenster, Runt, Intervall, Dropout, Muster, Video (HDTV-Unterstützung), Qualifiziert, N-te Flanke, Verzögerung, Setup-/Haltezeit
• Serielle Bus-Triggerung und -Dekodierung, unterstützt die Protokolle I2C, SPI, UART, CAN, LIN
• Der segmentierte Erfassungsmodus (Sequenzmodus) unterteilt die maximale Aufzeichnungslänge in mehrere Segmente (bis zu 80.000) gemäß den vom Benutzer festgelegten Auslösebedingungen, wobei zwischen den Segmenten eine sehr kurze Totzeit eingehalten wird, um das relevante Ereignis zu erfassen.
• Die Funktion „Verlaufsaufzeichnung“ (Historie) ermöglicht die Aufzeichnung von Wellenformen mit einer maximalen Länge von 80.000 Frames.
• Automatische Messungen von über 50 Parametern, unterstützt Statistiken mit Histogramm, Verlauf, Trend, Gating-Messung und Messungen von Mathematik, Verlauf und Referenz.
• 4 mathematische Funktionen (2-MPTS-FFT, Addition, Subtraktion, Multiplikation, Division, Integration, Differential, Quadratwurzel usw.), unterstützt Formeleditor
• Zahlreiche Datenanalysefunktionen wie Suche, Navigation, Zähler, Bode-Diagramm und Leistungsanalyse
• Hochgeschwindigkeits-Hardware-basierte Maskentestfunktion mit Maskeneditor-Tool zum Erstellen benutzerdefinierter Masken
• 16 digitale Kanäle (optional)
• 25-MHz-Signalgenerator (optional)
• 7-Zoll-TFT-LCD-Display mit einer Auflösung von 1024 x 600 Pixeln; kapazitiver Touchscreen unterstützt Multi-Touch-Gesten
• Schnittstellen umfassen: USB-Hosts, USB-Geräte (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger-Ausgang
• Der integrierte Webserver ermöglicht die Fernsteuerung über den LAN-Anschluss mittels Webbrowser. Er unterstützt SCPI-Fernsteuerungsbefehle sowie externe Maus und Tastatur. NTP wird ebenfalls unterstützt.

Siglents SDS802X HD

Das SDS802X HD ist ein leistungsstarkes Mixed-Signal-Oszilloskop (MSO) mit einer Bandbreite von 70 MHz und einer maximalen Abtastrate von 2 GSa/s. Es verfügt über zwei analoge Kanäle und bietet somit eine vielseitige Plattform für diverse Anwendungen. Für Anwender mit höheren Ansprüchen steht ein optionaler digitaler Kanal mit 16 Kanälen, einer maximalen Abtastrate von bis zu 1 GSa/s und einer Aufzeichnungslänge von bis zu 10 Mpts zur Verfügung.

Die Speichertiefe des Instruments variiert je nach Betriebsmodus: 50 Mpts/Kanal im Einkanalmodus und 25 Mpts/Kanal im Zweikanalmodus. Diese Flexibilität ermöglicht es dem Anwender, sich an unterschiedliche Anforderungen anzupassen.

Die Wellenform-Erfassungsrate ist beeindruckend und erreicht im Normalmodus bis zu 80.000 wfm/s und im Sequenzmodus 500.000 wfm/s. Diese hohe Erfassungsrate gewährleistet eine präzise und effiziente Datenerfassung.

Abschließend sei erwähnt, dass jeder Kanal des SDS802X HD standardmäßig mit einer passiven Messsonde (PB470) ausgestattet ist, die zuverlässige und konsistente Messungen gewährleistet. Dank seiner robusten Funktionen und flexiblen Optionen ist das SDS802X HD ein leistungsstarkes Werkzeug für jeden Anwender.

SDS800X HD-Serie – Übersicht

Die hochauflösenden digitalen Speicheroszilloskope der SDS800X HD-Serie von SIGLENT basieren auf 12-Bit-Analog-Digital-Wandlern mit 2 GSa/s und zeichnen sich durch ein hervorragendes Rauschverhalten aus. Sie sind mit Bandbreiten von 200 MHz und 100 MHz erhältlich, bieten eine maximale Aufzeichnungslänge von 100 Mpts und ermöglichen die Analyse von 2/4 analogen und 16 digitalen Kanälen im Mixed-Signal-Modus.

Modelle und wichtigste Spezifikationen

• SDS802X HD - 70 MHz, 2 GSa/s, 2 Kanäle
• SDS804X HD - 70 MHz, 2 GSa/s, 4 Kanäle
• SDS812X HD - 100 MHz, 2 GSa/s, 2 Kanäle
• SDS814X HD - 100 MHz, 2 GSa/s, 4 Kanäle
• SDS822X HD - 200 MHz, 2 GSa/s, 2 Kanäle
• SDS824X HD – 200 MHz, 2 GSa/s, 4 Kanäle

Reihenfunktionen und -eigenschaften

Die SDS800X HD-Serie nutzt Siglents SPO-Technologie mit einer maximalen Wellenformerfassungsrate von bis zu 120.000 WFM/s (Normalmodus, bis zu 500.000 WFM/s im Sequenzmodus), einer 256-stufigen Intensitätsabstufung und einem Farbtemperaturanzeigemodus. Sie verfügt außerdem über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi, darunter serielle Bus-Triggerung. Funktionen wie die Aufzeichnung von Verlaufswellenformen, Such- und Navigationsfunktionen, Maskentest, Bode-Diagramm und Leistungsanalyse ermöglichen die Erfassung, Speicherung und Analyse umfangreicher Wellenformaufzeichnungen. Eine beeindruckende Auswahl an Mess- und Rechenfunktionen, die Option für einen 25-MHz-Arbiträrsignalgenerator sowie serielle Dekodierung gehören ebenfalls zu den Merkmalen der SDS800X HD. Der 7-Zoll-kapazitive Touchscreen unterstützt Multi-Touch-Gesten und trägt in Kombination mit dem benutzerfreundlichen UI-Design zu einer deutlich höheren Bedieneffizienz bei. Es unterstützt außerdem die Steuerung per Maus und die Fernsteuerung über LAN.

Was ist in der Box?

• SDS802X Oszilloskop
• USB-Kabel 1
• Schnellstart 1
• Passive Sonde 1/Kanal
• Kalibrierungszertifikat 1
• Netzkabel 1
