Siglent SDS7000A-CT-1000BASE-T
Siglent SDS7000A-CT-1000BASE-T
Siglent
SKU: 20003026 | MPN: SDS7000A-CT-1000BASE-T
Neu

Siglent SDS7000A-CT-1000BASE-T 1000Base-T Konformitätsprüfungsoption für SDS7000A Oszilloskope

€3.623,03
Verfügbar für Nachbestellung
Voraussichtlich in 60 Tagen auf Lager
Angebot anfordern

Fragen Sie einen Experten!

E-Mail + 49 ( 0 ) 8104 6675 - 0

Siglent

Siglent Technologies stellt Oszilloskope, Signalgeneratoren, Spektrumanalysatoren und Netzteile her, die Ingenieuren und Pädagogen ein außergewöhnliches Preis-Leistungs-Verhältnis und hohe Zuverlässigkeit bieten.

Siglent SDS7000A-CT-1000BASE-T 1000Base-T Konformitätsprüfungsoption

Merkmale und Spezifikationen

  • Kompatibel mit SDS7000A-Oszilloskopen
  • FX-ETH-Testvorrichtung separat erhältlich

Das Siglent SDS7000A-CT-1000BASE-T ist die Option zur Prüfung der 1000Base-T-Konformität für SDS7000A-Oszilloskope. Es prüft die folgenden Punkte:

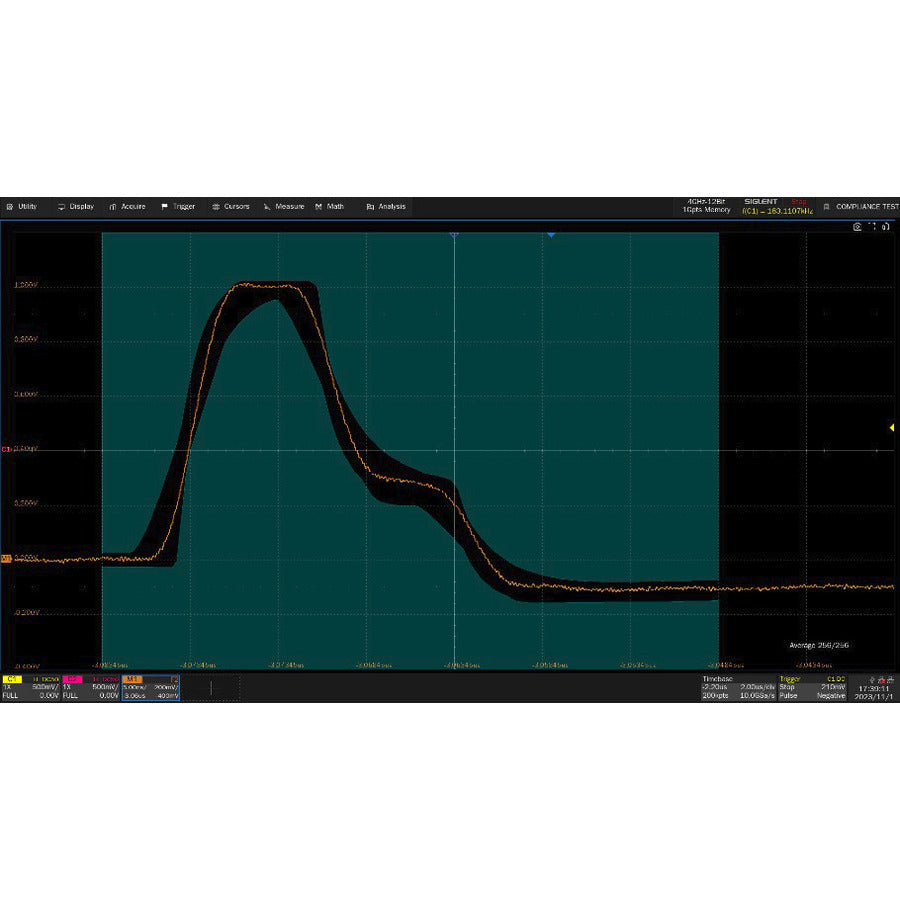

  • Keine Störspitzenausgangsspannung (Punkt A, Punkt B, Differenz A und B, Punkt C, Punkt D), kein Störspannungsabfall (Punkt G, Punkt J), keine Störspannungsvorlagen (Punkt A, Punkt B, Punkt C, Punkt D, Punkt F, Punkt H), keine Störsenderverzerrung (ohne TX_TCLK, mit TX_TCLK), mit Störspitzenausgangsspannung (Punkt A, Punkt B, Differenz A und B, Punkt C, Punkt D), mit Störspannungsabfall (Punkt G, Punkt J), mit Störspannungsvorlagen (Punkt A, Punkt B, Punkt C, Punkt D, Punkt F, Punkt H), mit Störsenderverzerrung (ohne TX_TCLK, mit TX_TCLK), kein TX_TCLK-Master-Jitter (gefiltert, ungefiltert), kein TX_TCLK-Slave-Jitter (gefiltert, ungefiltert), Master-JTXOUT, mit TX_TCLK-Master-Jitter (gefiltert, ungefiltert), Slave-JTXOUT, mit TX_TCLK-Slave-Jitter (gefiltert, ungefiltert), Rückkehr Verlust, Gleichtakt-Ausgangsspannung

Mehrere Versionen verfügbar

Siglent bietet verschiedene Softwareoptionen für Konformitätsprüfungen zur Verwendung mit der Oszilloskopserie SDS7000A an. Die folgende Tabelle beschreibt die einzelnen Protokolle sowie die zugehörigen Artikelnummern für Software und Testvorrichtungen.

Protokoll SW-Teilenummer Prüfvorrichtung
USB 2.0 SDS7000A-CT-USB2 FX-USB2
100Base-TX SDS7000A-CT-100BASE-T FX-ETH
1000Base-T SDS7000A-CT-1000BASE-T FX-ETH
100Base-T1 SDS7000A-CT-100BASE-T1 FX-AMETH
1000Base-T1 SDS7000A-CT-1000BASE-T1 FX-AMETH

Wenn der Benutzer die Umgebung gemäß den Anweisungen einrichtet, können mithilfe der zugehörigen Testvorrichtung das Oszilloskop und die zugehörigen Instrumente automatisch eingerichtet werden und die entsprechenden Mess-, Berechnungs-, Dekodierungs- und andere Funktionen werden für die Tests verwendet, was dem Benutzer hilft, jedes Testprojekt schnell und effizient abzuschließen, und Berichte werden automatisch generiert.

Für detailliertere Informationen zu den einzelnen Protokollen siehe bitte die Seiten 15-16 des Datenblatts.
