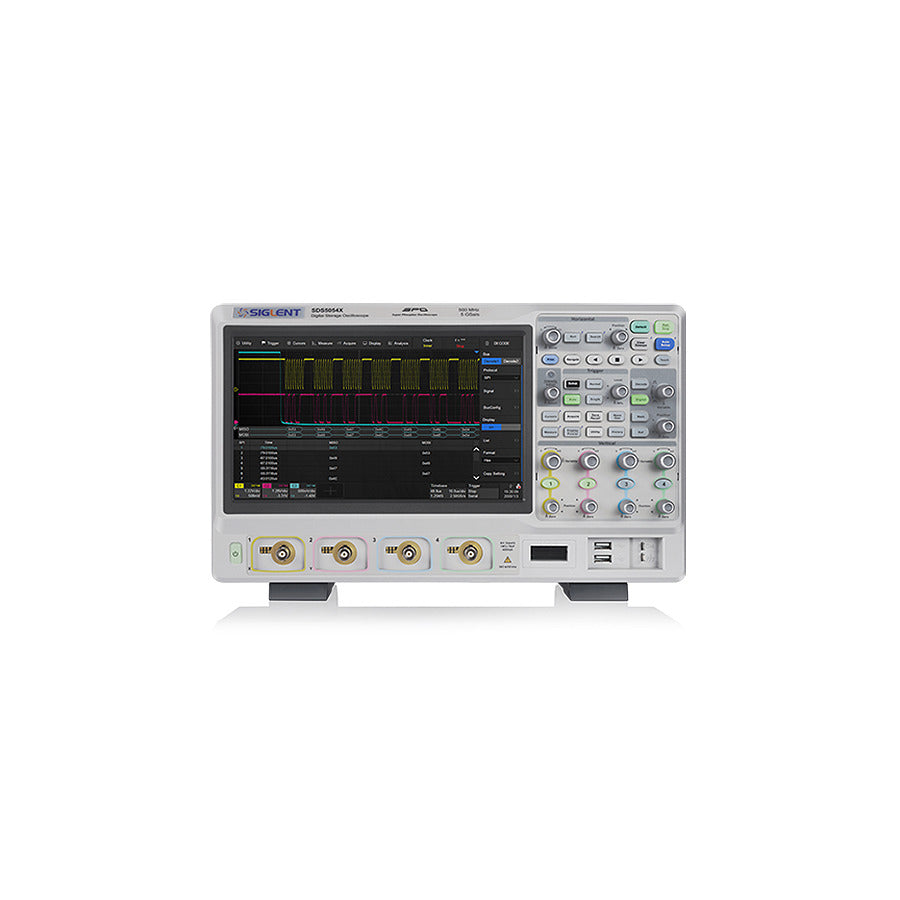

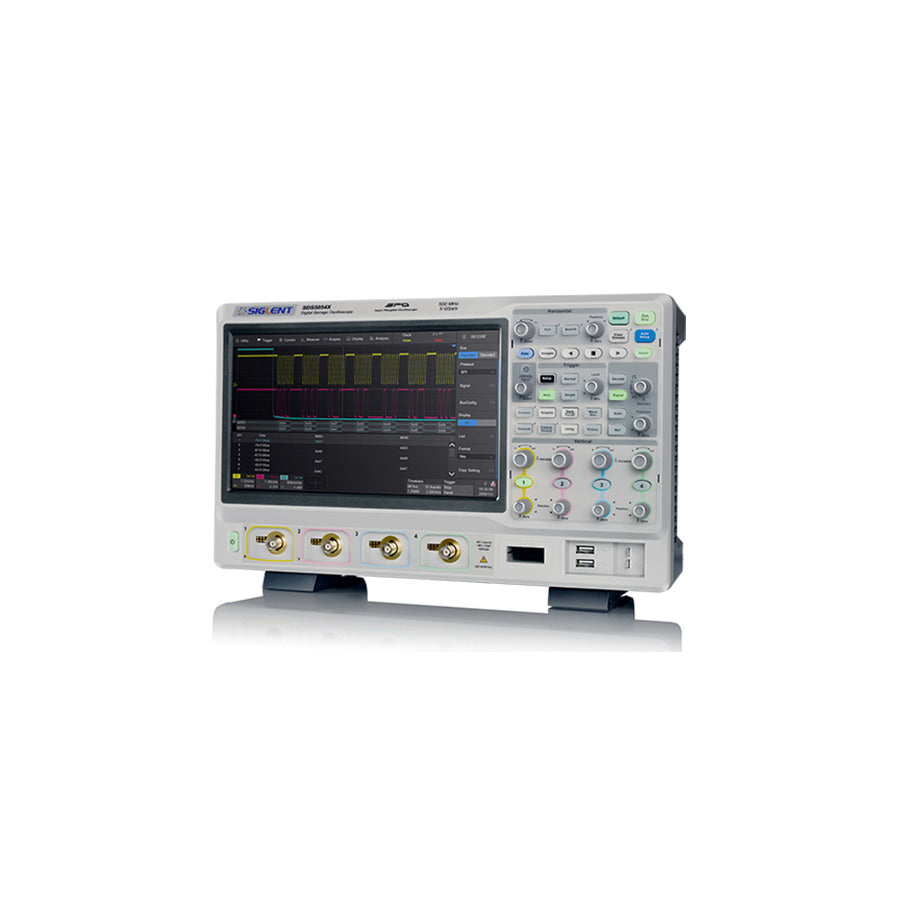

Siglent SDS5034X Digitaloszilloskop, 4 Kanäle, 350 MHz, 5 GSa/s, 10,1"-Touchscreen, SDS5000X-Serie

SDS5034X Digitales Speicheroszilloskop

Merkmale:

• 350 MHz Bandbreite
• 4 + EXT-Kanäle
• 5 GSa/s Echtzeit-Abtastrate
• Aufnahmerate: 110.000 Bilder/s (Normalmodus), 500.000 Bilder/s (Sequenzmodus)
• Speicher: 250 Mpts (Einkanal), 125 Mpts (Zweikanal)
• Serielle Bus-Triggerung und -Dekodierung, unterstützt I2C, SPI, UART, CAN, LIN, CAN FD, Flexray, I2S und MIL-STD-1553B

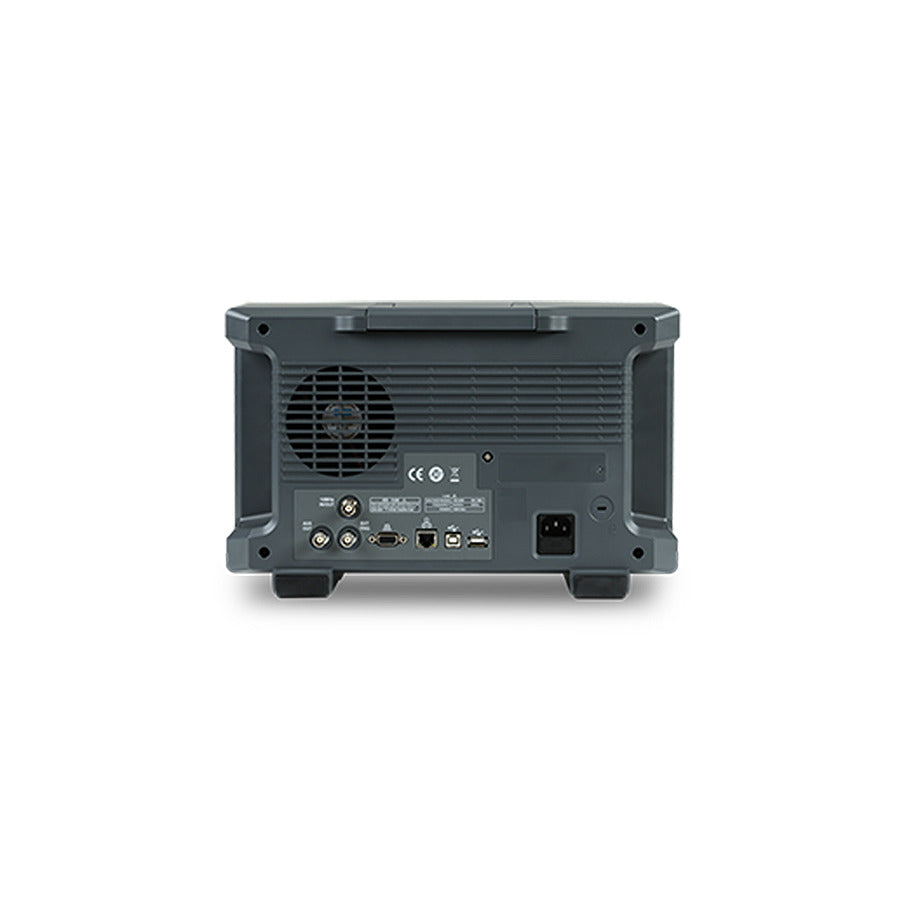

• USB-Host, USB-Gerät, LAN, Pass/Fail, Trigger-Ausgang, 10-MHz-Eingang, 10-MHz-Ausgang, VGA-Ausgang
• 10,1 Zoll TFT-LCD mit kapazitivem Touchscreen (1024*600)
• Für jeden Kanal wird eine Sonde mitgeliefert.

Die SDS5000X-Serie nutzt Siglents SPO-Technologie (Super Phosphor Oscilloscope), eine 256-stufige Intensitätsanzeige sowie einen Farbtemperaturanzeigemodus. Sie verfügt außerdem über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi, darunter serielle Triggerung. Bus-Triggerung. Funktionen wie die Aufzeichnung von Verlaufssignalen, die Sequenzerfassung sowie die Such- und Navigationsfunktionen ermöglichen die Erfassung, Speicherung und Analyse umfangreicher Signalverlaufsaufzeichnungen. Zudem bietet das System eine beeindruckende Auswahl an Mess- und Rechenfunktionen, Optionen für einen 25-MHz-Arbiträrsignalgenerator sowie serielle Dekodierung.

Multi-Touch, Fernbedienung Das große 10,1-Zoll-Touchscreen-Display unterstützt Multi-Touch-Gesten und bietet eine benutzerfreundliche Ein-Knopf-Bedienung für die gängigsten Funktionen. Es unterstützt außerdem die Steuerung per Maus und externer Tastatur und bietet einen Webserver, der die Fernsteuerung über PCs und mobile Endgeräte ermöglicht, ohne dass umfangreiche Treiber oder kostenlose PC-Software mit SCPI-Programmierbefehlen installiert werden müssen.

Mehrere Triggertypen Bis zu 11 intelligente Triggertypen ermöglichen die schnelle Auslösung von Signalen mit unterschiedlichen Eigenschaften. Dank Zonentrigger lässt sich ein komplexes Signal durch einfaches Zeichnen des Triggerbereichs in einem Schritt auslösen. Die Triggerquellen umfassen 4 analoge Kanäle, 16 digitale Kanäle, EXT, EXT/5 und Netzanschluss.

Serielle Triggerung und Dekodierung Die SDS5000X-Serie bietet eine Vielzahl von Triggern und Decodern für serielle Protokolle, die in verschiedenen Branchen eingesetzt werden.

Leistungsstarke Messfunktionen Es werden über 55 Parametermessungen unterstützt. Die erweiterte Messfunktion misst 12 Parameter gleichzeitig und stellt den Trend der Parameterwerte in Form eines Trenddiagramms dar. Als Messquelle dienen analoge und digitale Kanäle.

8-in-1-Instrument Mehrere Funktionen werden zu einer einzigen zusammengefasst, was Platz spart und einen höheren Nutzen bietet.

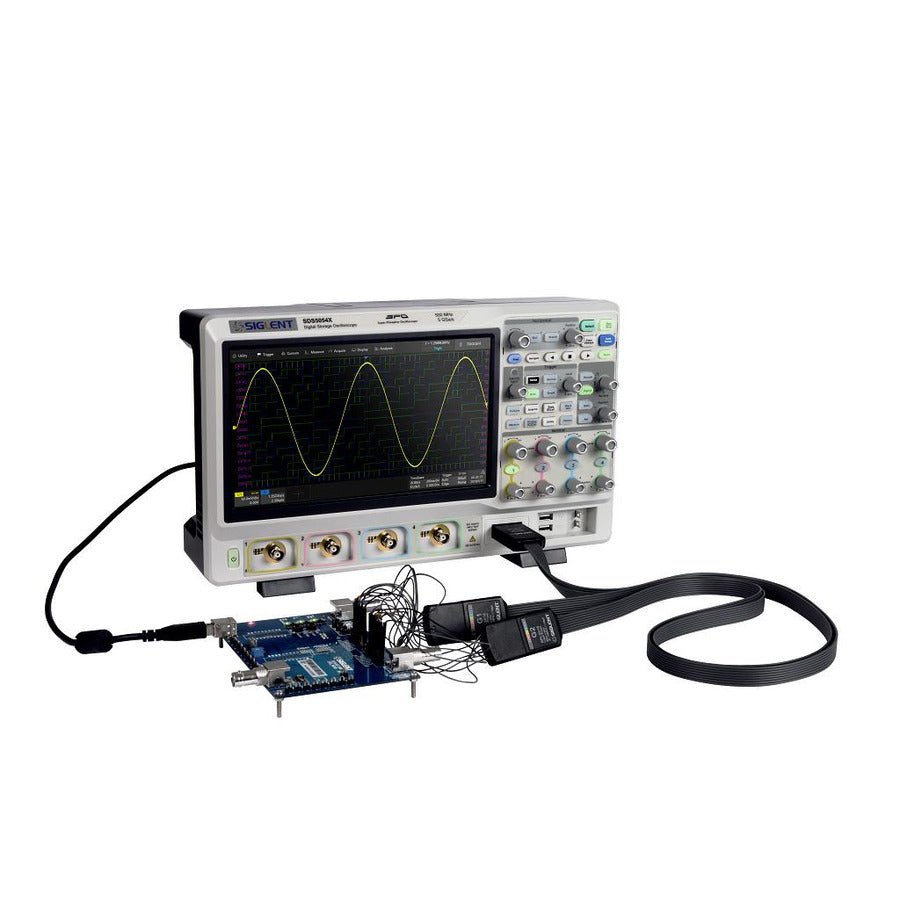

• 16-Kanal-Logikanalysator
• 25 MHz isolierter AWG für die Prüfung des Leistungsregelkreises mit Bode-Diagramm
• Vorlagentest
• Digitales Multimeter
• Bode-Diagrammfunktion
• Software zur Leistungsanalyse
• Schalter
• Frequenzmesser
