Siglent Technologies stellt Oszilloskope, Signalgeneratoren, Spektrumanalysatoren und Netzteile her, die Ingenieuren und Pädagogen ein außergewöhnliches Preis-Leistungs-Verhältnis und hohe Zuverlässigkeit bieten.
Merkmale:

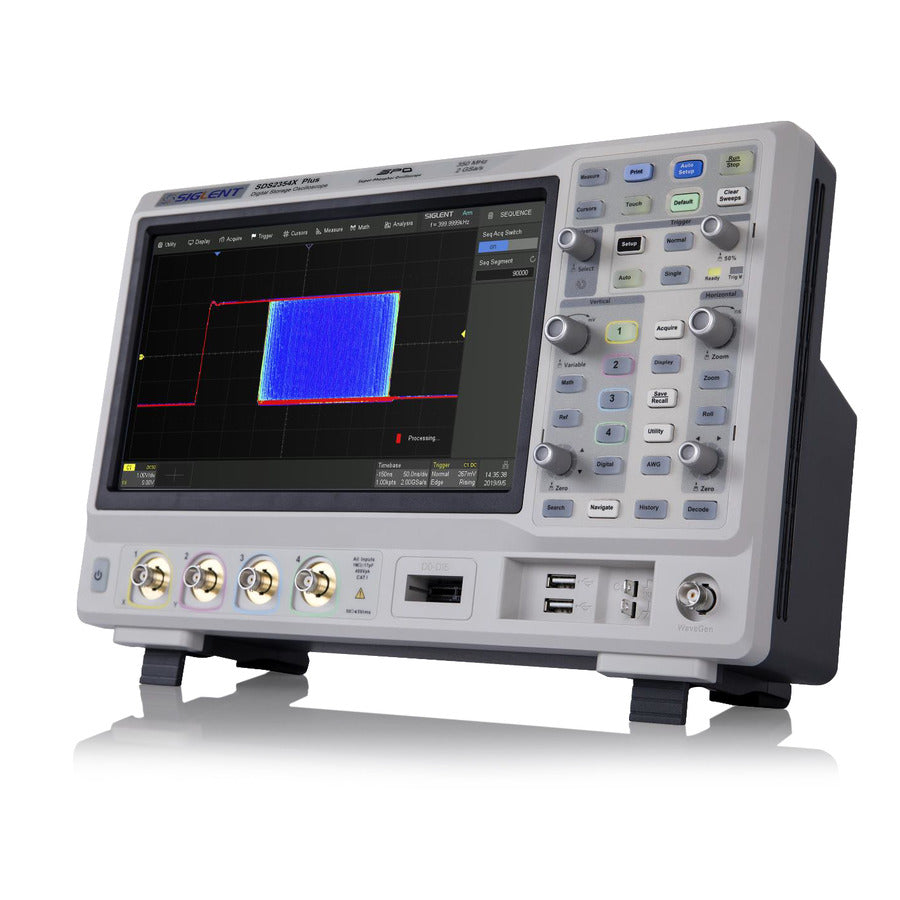

Die SDS2000X Plus-Serie nutzt SPO-Technologie (Super Phosphor Oscilloscope), eine 256-stufige Intensitätsanzeige sowie einen Farbtemperatur-Anzeigemodus. Sie verfügt außerdem über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi, darunter serielle Bus-Triggerung. Funktionen wie Verlaufsaufzeichnung, Sequenzerfassung, Suche und Navigation ermöglichen die Erfassung, Speicherung und Analyse umfangreicher Signalverläufe. Eine beeindruckende Auswahl an Mess- und Rechenfunktionen, optional ein 50-MHz-Signalgenerator sowie serielle Dekodierung, Maskentest, Bode-Diagramm und Leistungsanalyse gehören ebenfalls zur Ausstattung. Ein 10-Bit-Erfassungsmodus eignet sich für Anwendungen, die eine Auflösung von mehr als 8 Bit erfordern.
Hervorragende Bedienbarkeit
Bietet höhere Auflösung und geringeres Rauschen Der 10-Bit-Modus in Kombination mit Zoom liefert mehr Details und weniger Rauschen in der Wellenform. Die vertikale und horizontale Zoomfunktion des SDS2000X Plus ermöglicht es dem Benutzer, einen Bereich auszuwählen und das erfasste Signal zu vergrößern, um eine detailliertere Analyse durchzuführen.
Analyse des Regelkreises (Bode-Diagramm) Siglent bietet eine Lösung für Stabilitätsmessungen: Leistungsmessung von Signalquellen mit der Standardsoftware Free Bode Plot II. Sie zeichnet sich durch höhere Messempfindlichkeit und -genauigkeit, einen variablen Anregungs-Scanmodus, eine benutzerfreundliche Oberfläche sowie intuitivere Listen- und Cursor-Messungen aus.

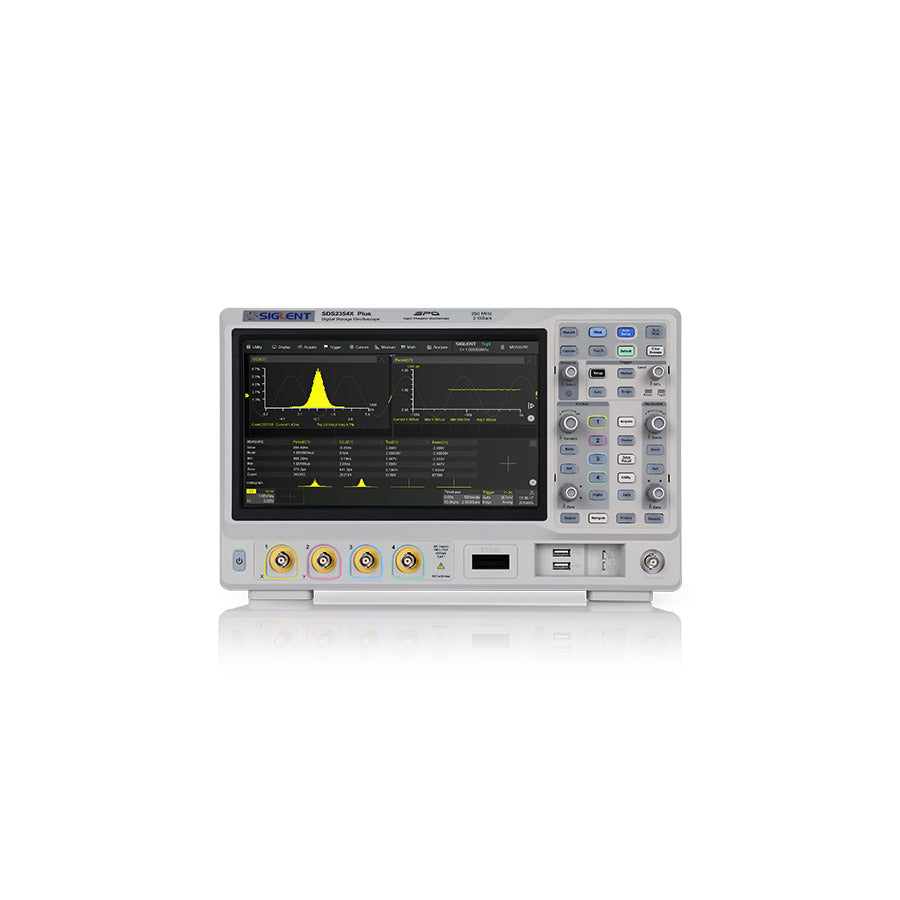

Messungen von Parametern und Parameterstatistik Die Parametermessungen umfassen vier Kategorien: horizontal, vertikal, Sonstiges und Kanalverzögerung, was insgesamt über 50 verschiedene Messarten ermöglicht. Messungen können innerhalb eines festgelegten Zeitraums durchgeführt werden. Messungen auf Basis von mathematischen, Referenz- und Verlaufsframes werden unterstützt. Die Statistik zeigt gleichzeitig den aktuellen Wert, Maximalwert, Minimalwert, die Standardabweichung und den Mittelwert von bis zu 12 Parametern an. Ein Histogramm visualisiert die Wahrscheinlichkeitsverteilung eines Parameters. Die Trendanzeige stellt den Parameterwert über die Zeit dar. Zusätzlich können horizontale Messungen bis zu 1000 Signalflanken in einem einzigen Frame verarbeiten und so die Testeffizienz deutlich steigern.
