Siglent SDS2204X HD Digitaloszilloskop, 4 Kanäle, 200 MHz, 20 Mpts, 2 GS/s, 12 Bit, SDS2000X HD-Serie

SDS2204X HD 4-Kanal 200 MHz Digitales Speicheroszilloskop

Die hochauflösenden digitalen Speicheroszilloskope der SDS2000X HD-Serie von SIGLENT basieren auf 2 GSa/s, 12-Bit-Analog-Digital-Wandlern und Frontends mit exzellentem Rauschpegel.

Sie sind in Bandbreiten von 350 MHz, 200 MHz und 100 MHz erhältlich, haben eine maximale Aufzeichnungslänge von 200 Mpts/Kanal und bieten die Möglichkeit zur Analyse gemischter Signale über 4 analoge Kanäle + 16 digitale Kanäle.

• 12-Bit-Hohe Auflösung
• 12-Bit-Analog-Digital-Wandler mit einer Abtastrate von bis zu 2 GSa/s
• Eingangsstufen mit einem Rauschpegel von 70 μVrms bei 500 MHz Bandbreite und einer Gleichstromverstärkung von 0,5 % Genauigkeit
• 4 analoge Kanäle, Bandbreite bis zu 350 MHz (erweiterbar auf 500 MHz)
• SPO-Technologie
• Wellenformerfassungsraten bis zu 100.000 wfm/s (Normalmodus) und 500.000 wfm/s (Sequenzmodus)
• Unterstützt 256 Helligkeitsstufen und Farbtemperaturanzeigemodi
• Aufnahmelänge bis zu 200 Mpts/Kanal
• Digitales Triggersystem
• Intelligente Trigger: Flanke, Anstieg, Impuls, Fenster, Runt, Intervall, Dropout, Muster, Qualifiziert, N-te Flanke, Setup/Hold, Verzögerung und Video (HDTV-Unterstützung). Zonen-Trigger vereinfacht die erweiterte Triggerung.
• Serielle Bus-Triggerung und -Dekodierung, unterstützt die Protokolle I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT und Manchester
• Der segmentierte Erfassungsmodus (Sequenzmodus) unterteilt die maximale Aufzeichnungslänge gemäß den vom Benutzer festgelegten Auslösebedingungen in mehrere Segmente (bis zu 80.000), wobei zwischen den Segmenten eine sehr kurze Totzeit eingehalten wird, um das relevante Ereignis zu erfassen.
• Die Funktion „Verlaufsaufzeichnung“ (History) ermöglicht die Aufzeichnung von Wellenformen mit einer maximalen Länge von 80.000 Frames.
• Automatische Messungen von über 50 Parametern, unterstützt Statistiken mit Histogramm, Verlauf, Trend, Gating-Messung und Messungen von Mathematik, Verlauf und Referenz.
• 2 mathematische Funktionen (2 MPTS FFT, Addition, Subtraktion, Multiplikation, Division, Integration, Differential, Quadratwurzel usw.), unterstützt Formeleditor

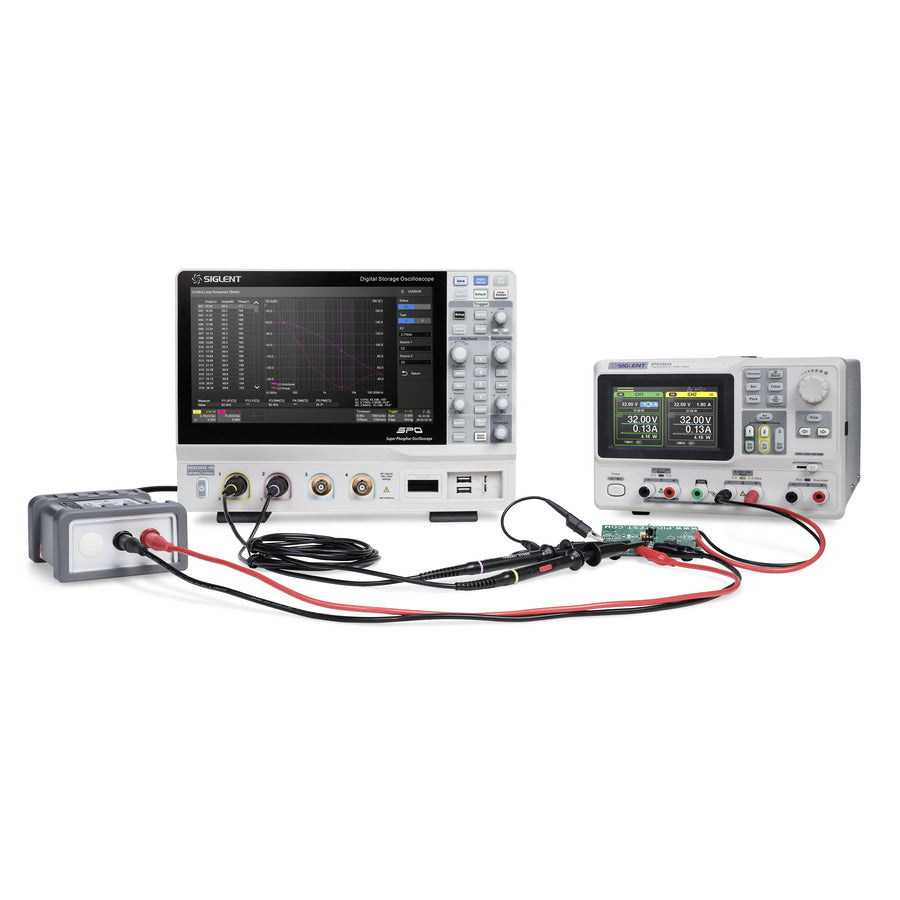

• Umfangreiche Datenanalysefunktionen wie Suche, Navigation, Digitalvoltmeter, Zähler, Wellenformhistogramm, Bode-Diagramm und Leistungsanalyse
• Hochgeschwindigkeits-Hardware-basierte Mittelwertbildung (ERES); Hochgeschwindigkeits-Hardware-basierte Maskentestfunktion mit Maskeneditor zum Erstellen benutzerdefinierter Masken
• 16 digitale Kanäle (optional)
• Eingebauter 25-MHz-Signalgenerator
• Großes 10,1-Zoll-TFT-LCD-Display mit einer Auflösung von 1024 x 600 Pixeln; kapazitiver Touchscreen unterstützt Multi-Touch-Gesten

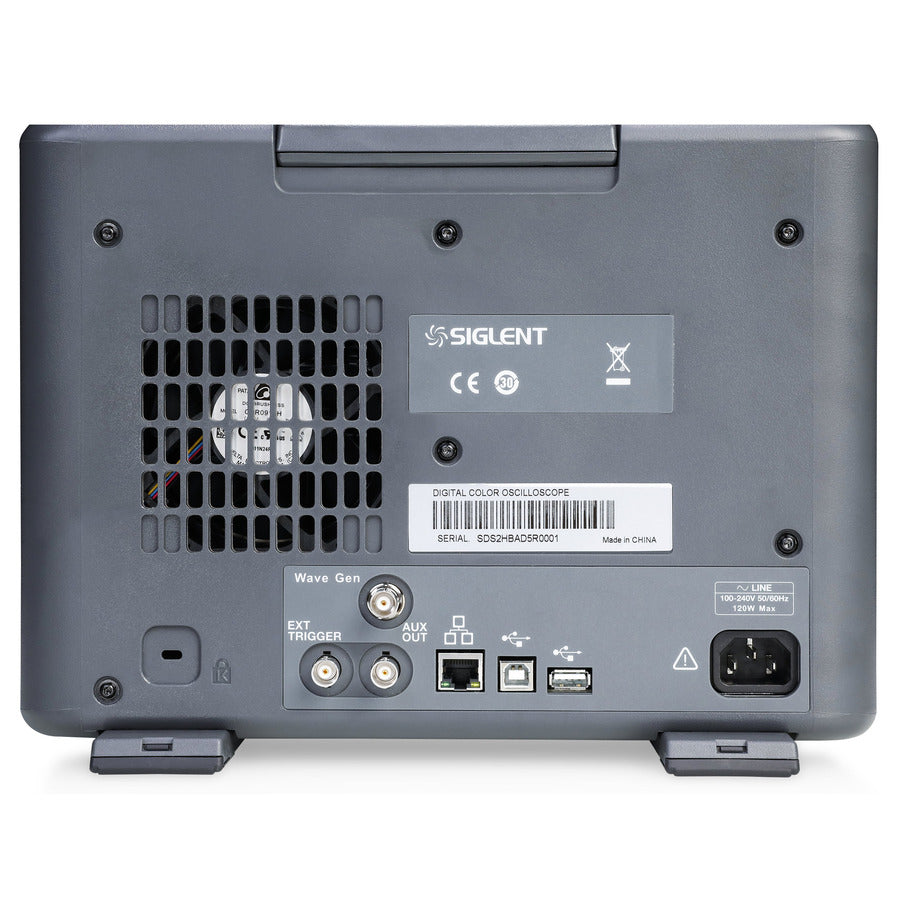

• Schnittstellen umfassen: USB-Hosts, USB-Geräte (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger-Ausgang
• Der integrierte Webserver ermöglicht die Fernsteuerung über den LAN-Anschluss mithilfe eines Webbrowsers. Er unterstützt SCPI-Fernsteuerungsbefehle sowie externe Maus und Tastatur.

• USB-Kabel
• Schnellstart
• Passive Sonde (500 MHz) 1/Kanal
• Kalibrierungszertifikat
• Kabellose Maus
• Netzkabel
