Zweikanalig, maximale Ausgangsfrequenz 60 MHz
1 GSa/s Abtastrate des Digital-Analog-Wandlers, 16-Bit vertikale Auflösung
Die innovative TrueArb-Technologie unterstützt beliebige 24-Punkte- bis 8-MP-Arb-Wellenformen mit einer Abtastrate im Bereich von 1
Unterstützt die Wiedergabe von Sequenzwellen, maximale Speichertiefe pro Kanal 8 Mpts
Innovative EasyPulse-Technologie
Die Mehrimpuls-Ausgangsfunktion kann zur Messung der
Schaltparameter von elektrischen Betriebsmitteln und deren Bewertung
seine dynamischen Eigenschaften (Anstiegs-/Abfallzeiten bis hinunter zu 10 ns).
Unterstützt PRBS bis zu 40 Mbit/s
Zahlreiche analoge und digitale Modulationsarten:
AM, DSB-AM, FM, PM, FSK, ASK, PSK und PWM
Sweep (linear und logarithmisch), Burst (N-Zyklen und getaktet)
und 3 Triggerquellen (intern, extern und manuell)
Harmonische Funktion
Wellenform-Kombinationsfunktion
Hochpräziser Frequenzzähler
196 integrierte beliebige Wellenformen
Der integrierte Webserver unterstützt die Steuerung des Instruments über einen Webbrowser.
Standardschnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11)
4,3-Zoll-LCD-Display

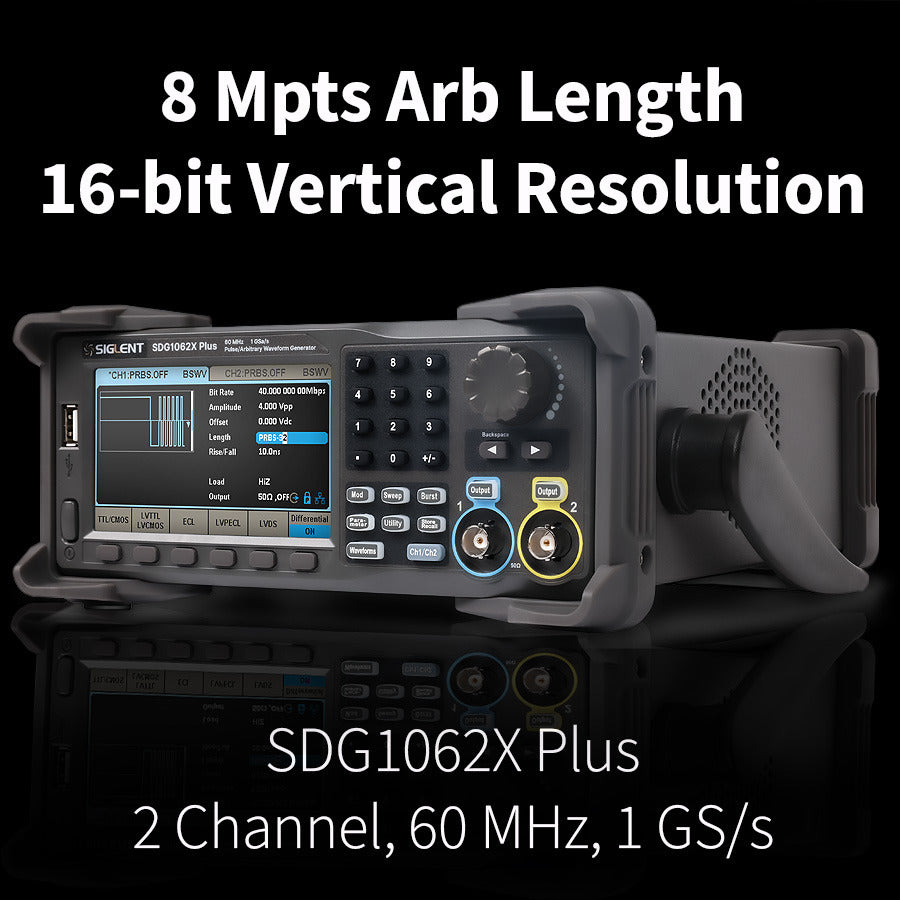

Der SDG1062X Plus ist ein vielseitiger Signalgenerator für unterschiedlichste Testanforderungen. Er bietet eine maximale Ausgangsfrequenz von 60 MHz und zwei Kanäle. Mit einer Abtastrate von 1 GSa/s und einer vertikalen Auflösung von 16 Bit gewährleistet er hohe Genauigkeit sowohl im Zeit- als auch im Amplitudenbereich, was zu präziser rekonstruierten Signalformen und geringeren Verzerrungen führt.
Eines der Highlights des SDG1062X Plus sind die innovativen TrueArb- und EasyPulse-Technologien. Die TrueArb-Technologie vereint alle Vorteile des herkömmlichen DDS mit Jitter und Verzerrungen. TrueArb generiert beliebige Wellenformen Punkt für Punkt und stellt so sicher, dass kein Detail verloren geht. Die innovative EasyPulse-Technologie erzeugt jitterarme Rechteck- und Impulswellenformen und bietet einen großen Einstellbereich sowie höchste Präzision bei der Anpassung von Impulsbreite und Anstiegs-/Abfallzeiten.
Der SDG1062X Plus verfügt zudem über 8 Mpts Wellenformspeicher und ermöglicht so die Erzeugung langandauernder, komplexer modulierter Signale für präzise Tests. Er simuliert modulierte Signale und Pulssequenzen für moderne Kommunikationssysteme exakt und gewährleistet damit eine optimale Systemleistung. Darüber hinaus eignet er sich ideal für Hochgeschwindigkeitstests von Chips in der Halbleiterindustrie, wo präzise Zeit- und Amplitudensteuerung für die Testgenauigkeit entscheidend sind. Auch Forscher im biomedizinischen Bereich können ihn zur Simulation komplexer bioelektrischer Signale nutzen und so die Erforschung der elektrischen Signalübertragung in lebenden Organismen sowie die Entwicklung medizinischer Geräte unterstützen.
Seine PRBS-Musterausgaben von PRBS3 bis PRBS32 erzeugen Hochgeschwindigkeits-Pseudozufalls-Binärsequenzen (PRBS) mit Bitraten im Bereich von 1

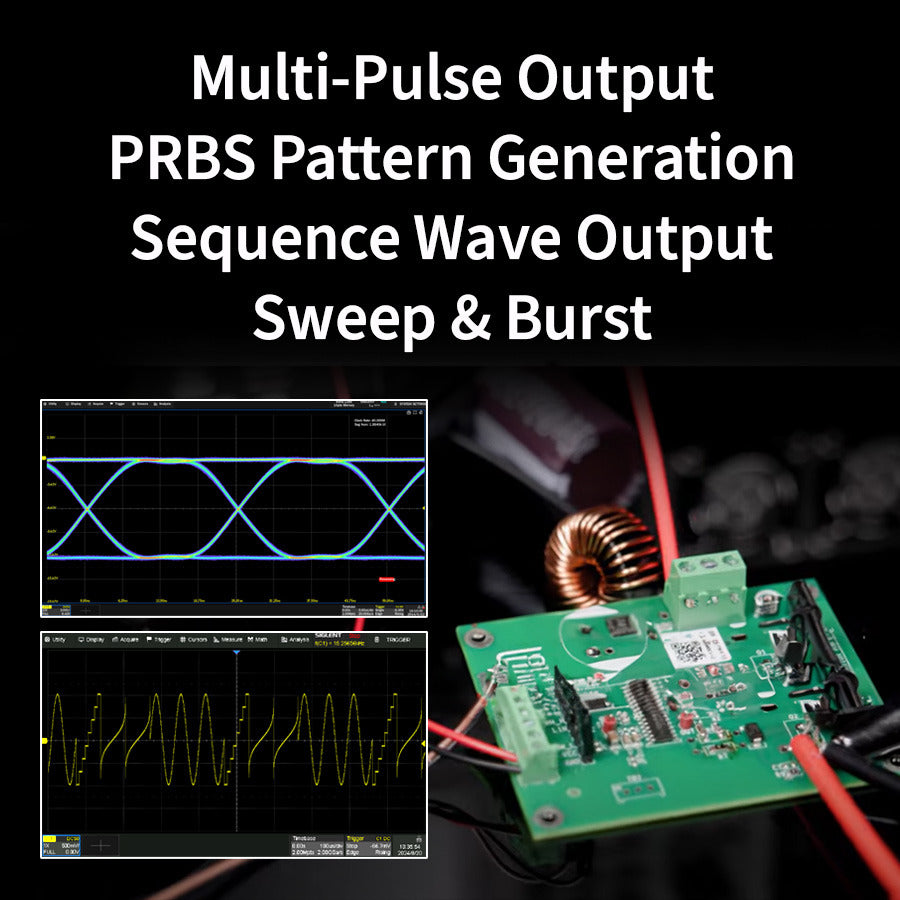

Die Mehrpuls-Ausgangsfunktion des Geräts ermöglicht die schnelle Messung von Schaltparametern und dynamischen Eigenschaften von Leistungshalbleitern. Es unterstützt bis zu 30 Pulse, deren Flankensteilheit sowie positive und negative Pulsbreite jeweils individuell eingestellt werden können. Die Doppelpulsprüfung verbessert die Effizienz und Genauigkeit der Prüfung von Bauelementen wie IGBTs (Insulated Gate Bipolar Transistors) und MOSFETs (Metal-Oxide-Semiconductor Field-Effect Transistors).
Für die Konnektivität verfügt das SDG1062X Plus über Standardschnittstellen wie USB-Host, USB-Gerät (USBTMC) und LAN (VXI-11). Es unterstützt außerdem die Gerätesteuerung über einen Webbrowser mittels seines integrierten Webservers und ermöglicht so die Fernausführung von Testaufgaben.
Insgesamt ist der SDG1062X Plus mit einem leistungsstarken Abtastsystem, einer Vielzahl analoger und digitaler Modulationsarten, einem hochpräzisen Frequenzzähler und 196 eingebauten beliebigen Wellenformen ausgestattet und somit ein umfassendes Werkzeug für die präzise und vielseitige Signalerzeugung.
Die SDG1000X Plus-Serie von SIGLENT ist ein Zweikanal-Funktions- und Arbiträrsignalgenerator mit einer maximalen Bandbreite von 60 MHz. Er zeichnet sich durch beeindruckende Spezifikationen des Abtastsystems aus, darunter eine Abtastrate von 1 GSa/s und eine vertikale Auflösung von 16 Bit. Durch die Nutzung der bewährten DDS-Technologie werden die innovativen Technologien TrueArb und EasyPulse integriert, um die Einschränkungen von DDS bei der Erzeugung von Arbiträr- und Rechtecksignalen/Impulsen zu überwinden. Dies führt zu hochpräzisen Signalen mit geringem Jitter. Zusätzlich bietet der SDG1000X Plus PRBS-Mustergenerierung, Sequenzwellenausgabe und Dual-Impulsausgabe, um ein breiteres Anwendungsspektrum abzudecken.
Modell |
SDG1062X Plus |
SDG1032X Plus |
SDG1022X Plus |
|---|---|---|---|
Maximale Ausgangsfrequenz |
60 MHz |
30 MHz |
25 MHz |
Anzahl der Kanäle |
2 |
||
Abtastrate |
1 GSa/s (4-fache Interpolation) |
||
Vertikale Auflösung |
16 Bit |
||
Beliebige Wellenformlänge |
8 Mpts/CH |
||
Maximale Amplitude |
+/-10 V |
||
Anzeige |
4,3-Zoll-Display, 480 x 272 x RGB |
||
Schnittstelle |
Standard: USB-Host, USB-Gerät, LAN / Optional: GPIB (USB-GPIB-Adapter) |
||

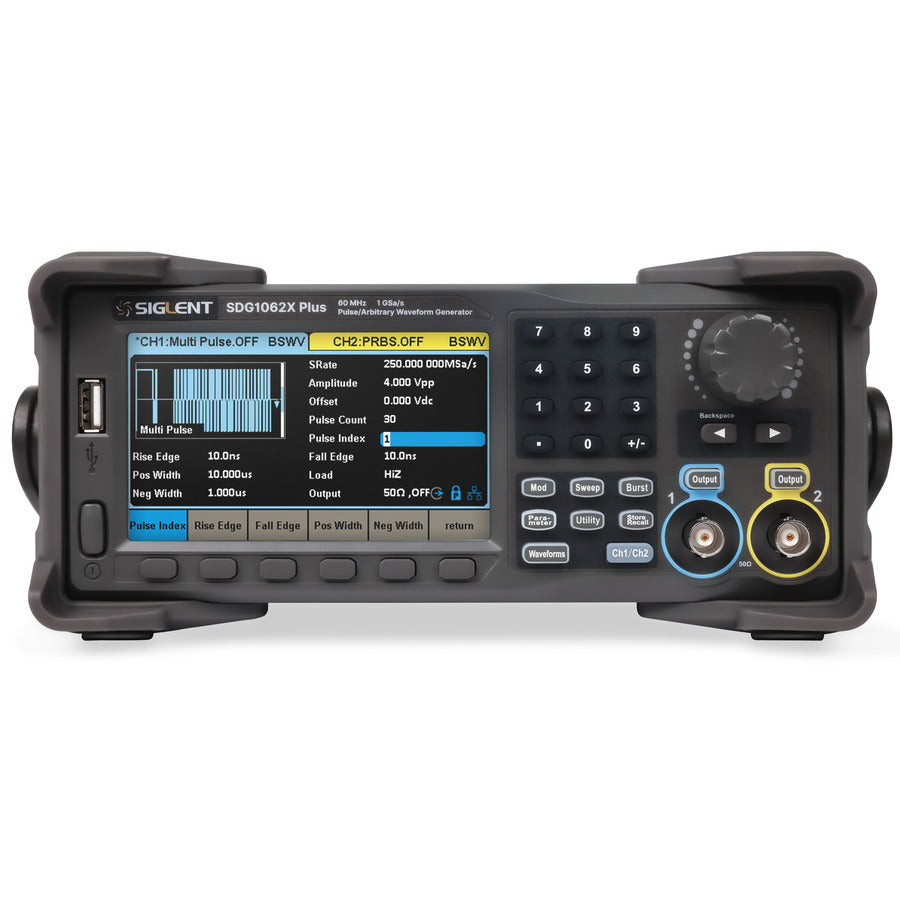

A. Ein-/Ausschalter
B. USB-Host
C. Anzeigebereich
D. Zifferntaste
E. Knob
F. Richtungstasten
G. CH1/CH2 Ausgangssteuerung
H. Kanalumschalttaste
I. Modus-/Hilfsfunktionstasten
J. Wellenformauswahl
K. Menü-Softkeys

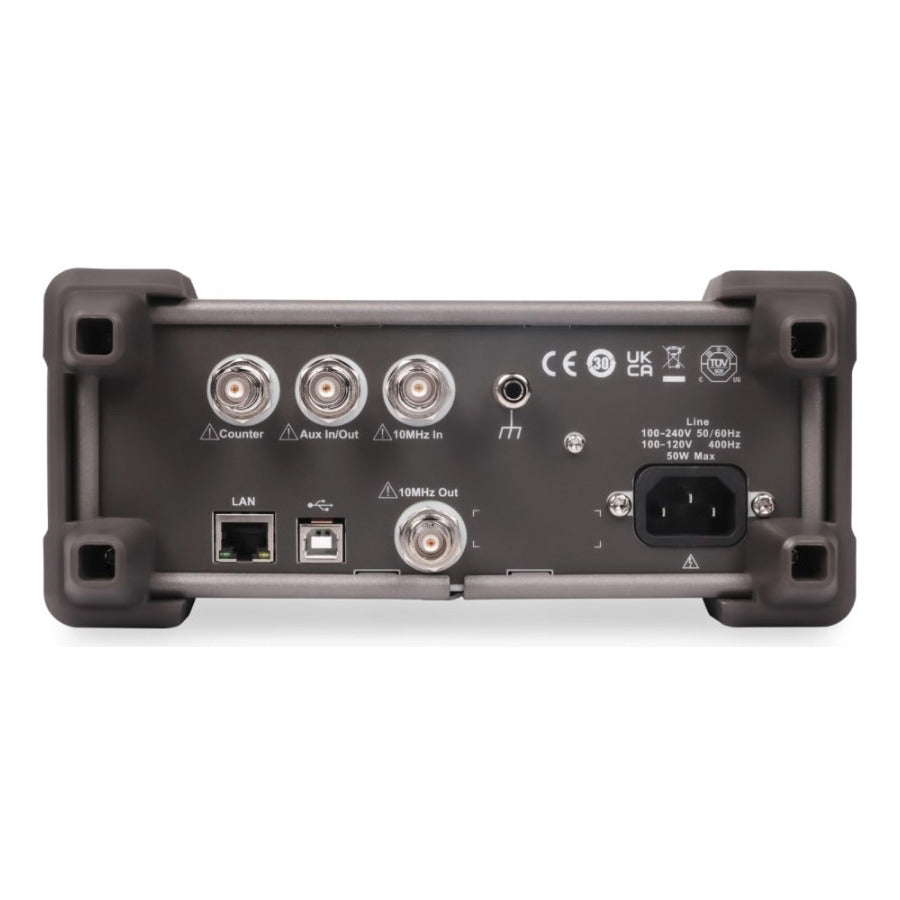

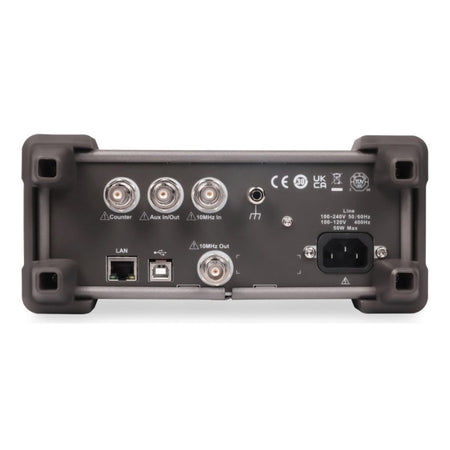

A. Zähler
B. Aux In/Out
C. 10 MHz In
D. Erdungsanschluss
E. Wechselstromanschluss
F. 10MHz Ausgang
G. USB-Gerät
H. LAN-Anschluss
SDG1062X Plus Funktions-Arbiträrsignalgenerator
Kurzanleitung
Netzkabel
USB-Kabel
Kalibrierungszertifikat
