SAP2-Kit Sonden-Kit
Merkmale

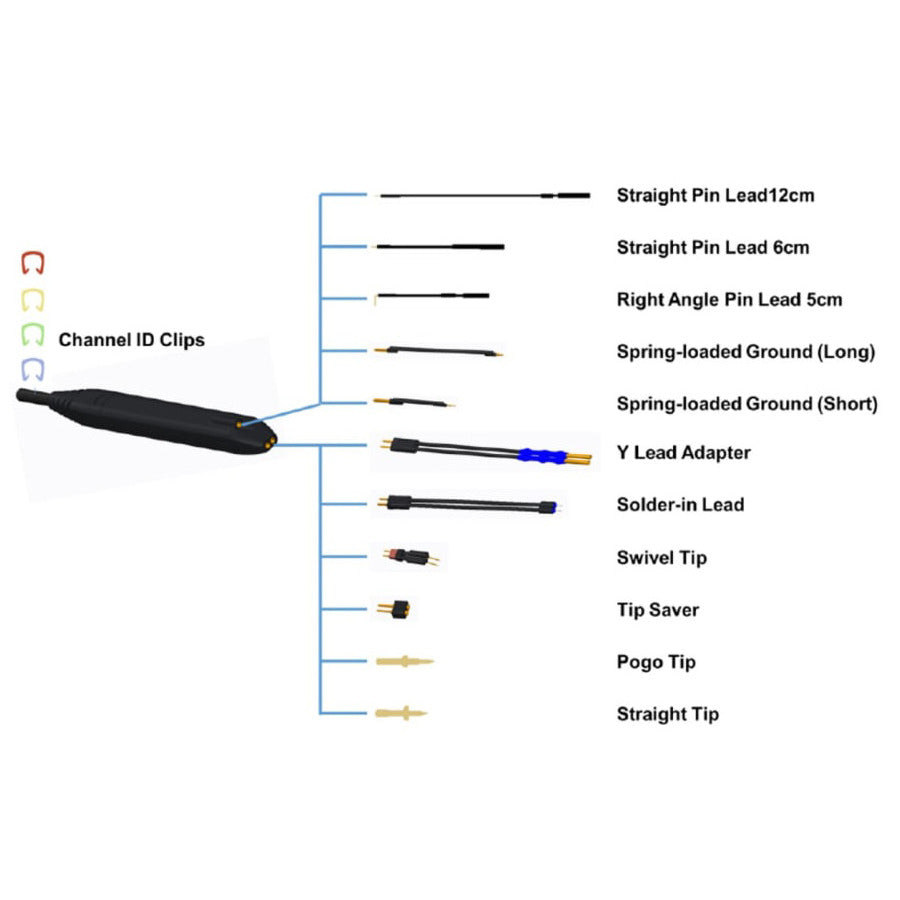

Die Differenzialtastköpfe SAP2500D bieten zahlreiche Funktionen und Zubehörteile, die das Messen und Anschließen an verschiedene Messpunkte so einfach wie nie zuvor machen. Die einzelnen Zubehörteile werden im Folgenden beschrieben:
Gerade Spitze – Die gerade Spitze ist robust und für allgemeine Messarbeiten konzipiert. Passt in beide Sondenbuchsen.
Pogo-Spitze – Die Pogo-Spitze ermöglicht die Nachführung entlang der Z-Achse. Die Spitze kann in eine Buchse oder Durchkontaktierung gesteckt und auf einen IC-Anschluss aufgesetzt werden.
Schwenkbare Spitze – Der Adapter mit schwenkbarer Spitze ermöglicht die Einstellung des Spitzenabstands, um Messpunkte zu erreichen. Ein 20-Ω-Dämpfungswiderstand reduziert induktive Spannungsspitzen.
Spitzenschutz - Um Verschleiß an den Sondeneingangsleitungen zu verhindern.
Y-Kabeladapter – Dieses Kabel dient gleichzeitig als Masse- und Eingangskabel. Es verfügt über zwei Buchsen an einem Ende und zwei quadratische Stifte am anderen und kann für allgemeine Messzwecke verwendet werden.
Gerade Stiftleitungen - Diese Leitungen haben an einem Ende eine Buchse und am anderen Ende einen quadratischen Stift zum Anschluss an die Eingangs- oder Massebuchse des Sondenkörpers und können für allgemeine Messzwecke verwendet werden.
Rechtwinklige Stiftleitungen – Diese Leitungen verfügen an einem Ende über eine Buchse mit einem rechtwinkligen und am anderen Ende über einen quadratischen Stift zum Anschluss an die Eingangs- oder Massebuchse des Sondenkörpers und können für allgemeine Messzwecke verwendet werden.
Federbelastete Erdung – Die federbelasteten Erdungsleitungen sind biegsam. Sie sind so konstruiert, dass sie an die versetzte Erdungsbuchse oder an eine der beiden Buchsen des Messkopfes angeschlossen werden können.
Lötanschlusskabel – Dieses Kabel ist zum direkten Anlöten an die Messpunkte für eine sichere Verbindung vorgesehen. Ein Dämpfungswiderstand von 56,2 Ω ist integriert, um induktive Spannungsspitzen zu reduzieren.
Kanal-ID-Clips – Sie dienen zur Unterscheidung des Oszilloskopkanals, an den die Tastspitze angeschlossen ist.

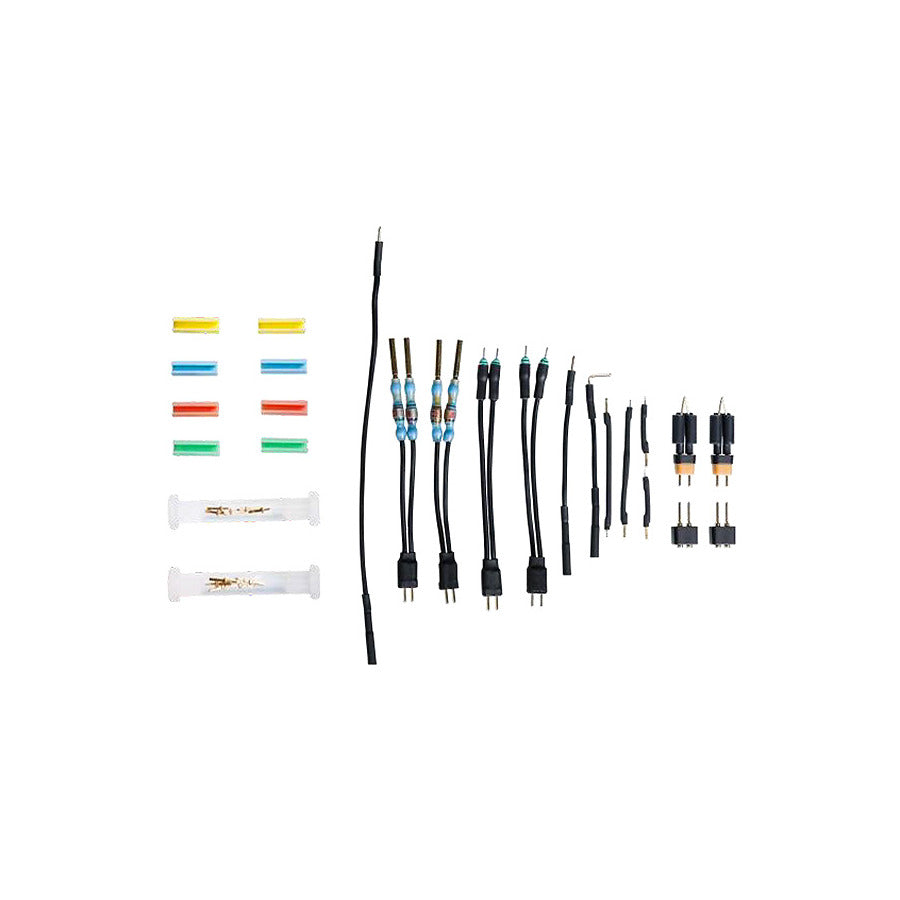

Was ist in der Box?
