Siglent DPB1300 Hochspannungs-Differenzialtastkopf, 50 MHz, 50x/500x, 1300 V, DPB5000-Serie

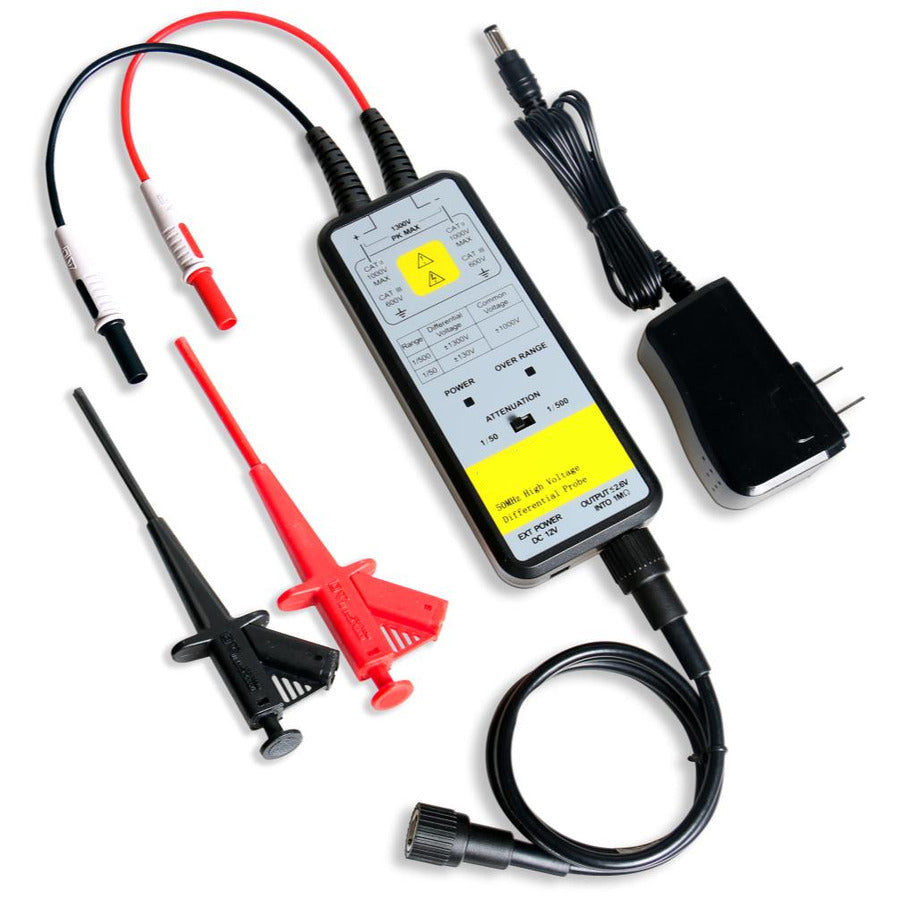

Siglent DPB1300 Hochspannungs-Differenzialsonde

Merkmale und Spezifikationen

• Bandbreite: 50 MHz
• Rise Time: ≤ 7ns
• Gleichstromgenauigkeit: ± 2%
• Maximale Differenzprüfspannung (DC + AC-Spitze): 50 X: ± 130 V, 500 X: ± 1300 V
• Eingangsimpedanz: 5 Megohm (Single-Ended gegen Masse), 10 Megohm/< 2 pF (Zwei Eingänge)
• Eingangskapazität: < 4 pF (einseitig gegen Masse), < 2 pF (zwei Eingänge)
• CMRR: > 80 dB (DC), > 60 dB (100 kHz), > 50 dB (1 MHz)
• Stromversorgung: Gleichstrom 12 V/1,2 A

Die Siglent DPB1300 ist eine Hochspannungs-Differenzsonde zur Messung von Hochspannungsdifferenzsignalen. Sie verfügt über eine Bandbreite von 50 MHz und eine Anstiegszeit von maximal 7 ns. Ihre maximale Nenneingangsspannung beträgt 600 V (CAT III) bzw. 1000 V (CAT II). Die Sonde zeichnet sich durch eine maximale Differenzprüfspannung (DC + AC-Spitze) von … aus. ± 130 V bei 50-facher Dämpfung und ± 1300 V bei 500-facher Dämpfung. Die Eingangsimpedanz/-kapazität beträgt 5 MΩ/< 4 pF für unsymmetrische und 10 MΩ/< 2 pF für bisymmetrische Eingänge. Die Sonde wird mit einem 12-V/1,2-A-Gleichstromnetzteil versorgt. Der DPB1300 eignet sich besonders für Anwendungen in der Leistungselektronik, die ein hohes Gleichtaktunterdrückungsverhältnis (CMRR) erfordern.
