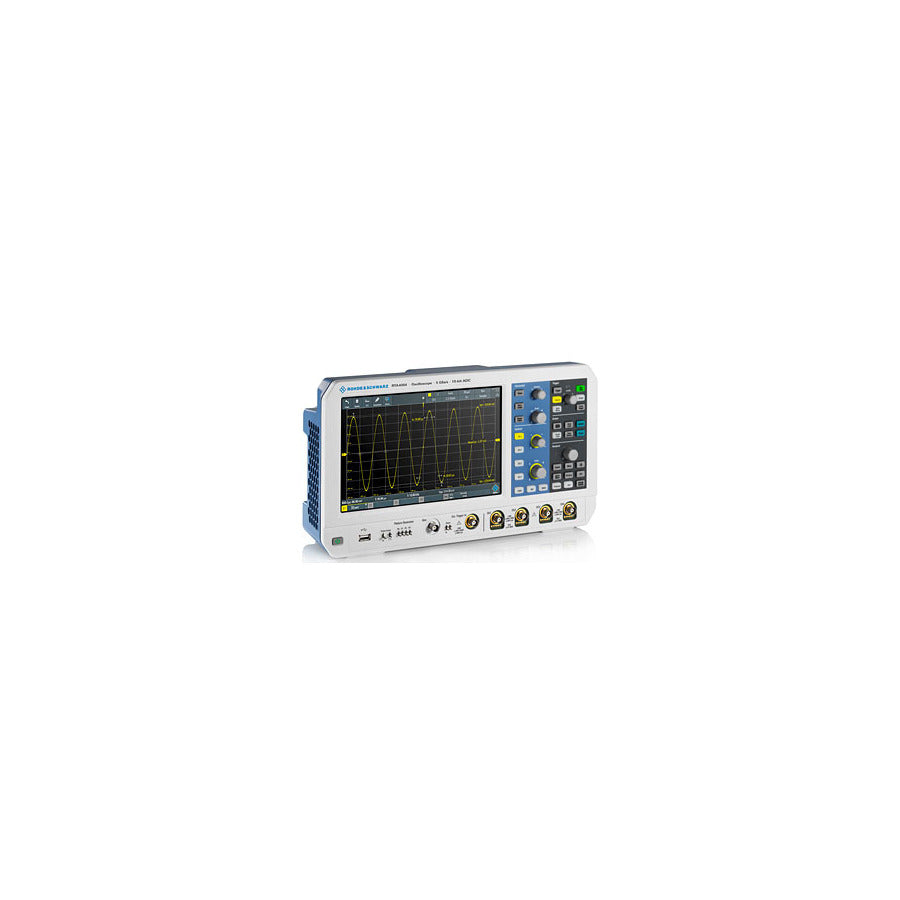

Rohde & Schwarz RTA-BNDL Oszilloskop-Set, 4 Kanäle, 1 GHz, 2,5 GS/s, 10 Bit, RTA4000-Serie

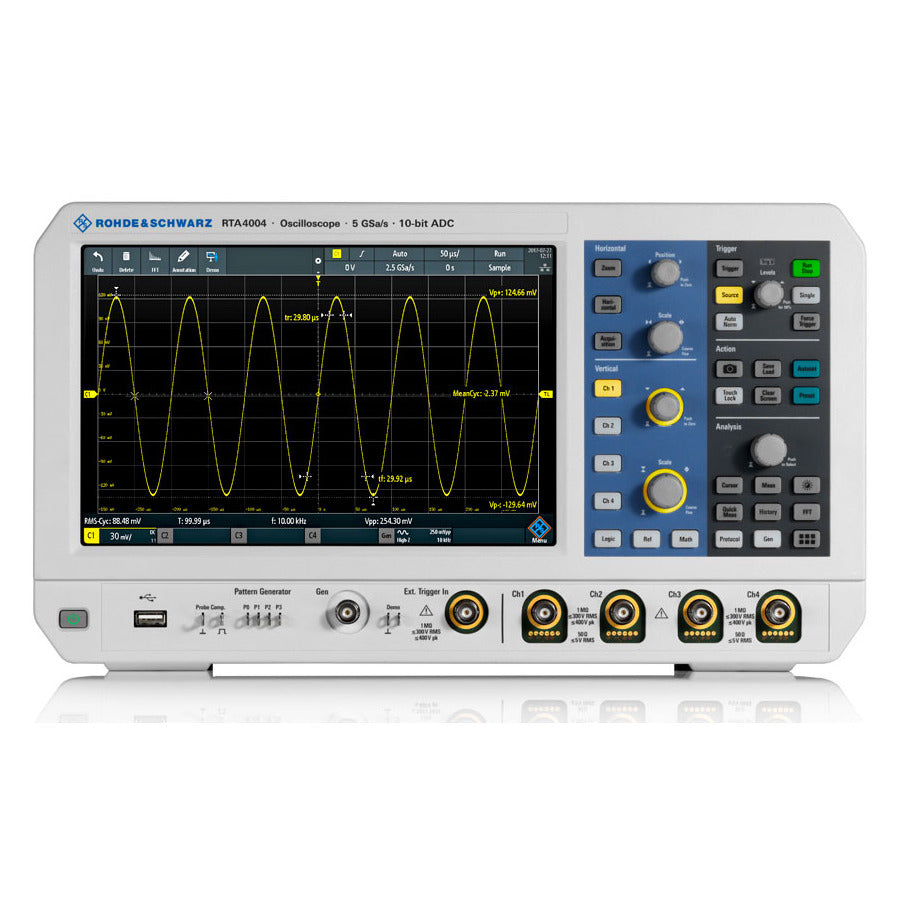

RTA4004 Oszilloskop, 4 Kanäle, 1 GHz Gehäuse

Beinhaltet:

• RTA4004, Vierkanal, 1 GHz
• RTA-PK1 Anwendungspaket:
  • RTA-K1 (I ² C/SPI)
  • RTA-K2 (UART/RS-232)
  • RTA-K3 (CAN/LIN)
  • RTA-K5 (I2S)
  • RTA-K6 (MIL-STD-1553)
  • RTA-K7 (ARINC 429)
  • RTA-K31 Leistungsanalyse
  • RTA-K36 Frequenzganganalyse
  • RTA-K37 Spektralanalyse

Im Lieferumfang enthaltenes Zubehör: RT-ZP10-Sonden (4x)

Merkmale:

• Speicherkapazität bis zu 1000 MSample
• 10,1-Zoll-Touchdisplay
• 10-Bit-ADC mit bis zu 16-Bit-Auflösung
• 500 µ V/div: volle Messbandbreite
• Klassenbeste Rauscharmut und Zeitbasisgenauigkeit
• 2,5 GS/s pro Kanal; 5 GS/s (2 Kanäle verschachtelt)
• Tiefer Speicher: Standardmäßig 100 MSamples pro Kanal und 200 MSamples im Interleaved-Modus
• Standard-Verlaufsfunktion: 1 Gsample
• Standardmäßig segmentierter Speicher: 1 Gsample
• Parallelbetrieb: Korrelation zwischen Frequenz und Zeit
• Spektrogramm: Darstellung der Frequenz über die Zeit
• Marker: Gipfel automatisch finden
• Protokollbewusste Triggerung und Dekodierung für serielle Busse
• Tabellenansicht der Pakete/Frames
• Drei Jahre Garantie

Großes, hochauflösendes Display in kompakter Bauform
Das Oszilloskop der R&S RTA4000-Serie, entwickelt mit erstklassiger Signalintegrität und reaktionsschnellem, extrem tiefem Speicher, setzt neue Maßstäbe in der 10-Bit-Technologie. Ein von Rohde & Schwarz entwickelter 10-Bit-ADC, der eine bis zu vierfache Verbesserung gegenüber herkömmlichen 8-Bit-A/D-Wandlern bietet, sorgt in Kombination mit erstklassigem Rauschen, Speichertiefe und Zeitbasisgenauigkeit für scharfe Signalverläufe, präzisere Messungen und mehr Sicherheit auch bei unerwarteten Messherausforderungen.

Schnelle Aktualisierungsrate und extrem großer Speicher
Der RTA4004 bietet eine erstklassige Speicherkapazität: 100 MSamples pro Kanal, 200 MSamples im Interleaved-Modus. Die Aufrechterhaltung einer hohen Abtastrate hängt direkt mit der Speicherkapazität zusammen. Dank seines großen Speichers erfasst der RTA4004 längere Zeiträume mit hohen Abtastraten und bietet Ihnen so zusätzliche Sicherheit für unerwartete Projektanforderungen.

Mehr als nur ein Oszilloskop
Der RTA4004 umfasst einen Logikanalysator, einen Protokollanalysator, einen Spektrumanalysator, einen Wellenform- und Mustergenerator, einen Zähler und ein digitales Voltmeter. Ein großer, hochauflösender kapazitiver Touchscreen mit einer vielfach gelobten Benutzeroberfläche ermöglicht die einfache Nutzung all dieser Funktionen.

Wächst mit Ihren Bedürfnissen
Das RTA4004 ist flexibel einsetzbar. Sie installieren einfach die benötigten Softwarelizenzen, z. B. für Triggerung und Dekodierung serieller Protokolle. Wellenform- und Mustergenerator sowie MSO-Funktionen sind integriert und müssen nur aktiviert werden. Das Oszilloskop wird standardmäßig mit einer Bandbreite von 200 MHz ausgeliefert und kann per Lizenzschlüssel auf bis zu 1 GHz erweitert werden. Hierfür sind folgende Optionen erhältlich: 350 MHz (RTA-B243), 500 MHz (RTA-B245) und 1 GHz (RTA-B2410).

Unübertroffene Signalintegrität

• 10-Bit-ADC mit bis zu 16-Bit-Auflösung
  Der RTA4004 verwendet einen proprietären 10-Bit-A/D-Wandler, der eine vierfache Verbesserung gegenüber herkömmlichen 8-Bit-A/D-Wandlern bietet. Die erhöhte Auflösung führt zu schärferen Wellenformen mit mehr Signaldetails, die sonst verloren gingen.
• 500 µ V/div: volle Messbandbreite : ohne softwarebasierte Vergrößerung größerer Einstellungen oder durch Begrenzung der Bandbreite.
  Das Oszilloskop RTA4000 zeigt die tatsächlichen Abtastpunkte des Signals über die gesamte Messbandbreite an – sogar bei 500 µ V/div
• Klassenbeste geringe Geräuschentwicklung
  Der RTA4000 zeichnet sich durch ein erstklassiges, niedriges Rauschen aus, wodurch Sie die zusätzlichen Auflösungsbits nutzen und möglicherweise verborgene Signale erkennen können.
• Tiefer Speicher: Standardmäßig 100 Msample pro Kanal und 200 Msample verschachtelt, sowie 1000 Msample im Verlaufsmodus.
  Die Aufrechterhaltung einer hohen Abtastrate hängt direkt mit dem Erfassungsspeicher zusammen. Dank seines großen Speichers kann der R&S RTA4000 längere Zeiträume mit hohen Abtastraten erfassen.

Mikrotaste: komfortable Instrumentensteuerung

• Klassenführende Zeitbasisgenauigkeit
  Mit einer Zeitbasisgenauigkeit von ± Mit einer Genauigkeit von 0,5 ppm gewährleistet der R&S RTA4000 präzise Messungen über lange Zeiträume.
• Standardmäßig segmentierter Speicher: 1 Gsample
  Der standardmäßige segmentierte Speicher analysiert Signalsequenzen über einen langen Beobachtungszeitraum. So lassen sich beispielsweise protokollbasierte Signale mit Kommunikationslücken, wie ^I²C oder SPI, über längere Zeiträume erfassen, ohne Speicherplatz durch Leerlaufzeiten zu verschwenden. Dank der variablen Segmentgröße von 10 kSamples bis 200 MSamples wird der tiefe Speicher optimal genutzt; mehr als 87.000 zusammenhängende Einzelsegmente sind möglich.
• Standard-Verlaufsfunktion
  Der Verlaufsmodus ermöglicht die permanente Anzeige vorheriger Aufnahmen bis zur maximalen Segmentierungstiefe von 1 Gsample. Für weiterführende Analysen steht das gesamte Toolset zur Verfügung. Dies umfasst beispielsweise Maskentests, die QuickMeas-Funktion und die FFT.
• Mehr als 30 spezielle Sonden
  Ein komplettes Portfolio an hochwertigen passiven und aktiven Sonden deckt alle Messaufgaben ab – von µ A bis kA und von µ V bis kV. Spezielle Spannungswandler erfassen selbst kleinste und sporadische Störungen auf Gleichstromschienen. Der Mikrotaster der aktiven Rohde & Schwarz-Tastköpfe befindet sich praktischerweise an der Tastspitze und kann mit verschiedenen Funktionen wie Start/Stopp, Autoset und Offset-Anpassung belegt werden.

Häufige Anwendungen der RTA4000-Serie

Stromversorgungsintegrität Messen Sie große Gleichstrom-Offsets mit der Möglichkeit, kleine Welligkeiten zu vergrößern. Genaue Messung von Welligkeit sowie periodischen und zufälligen Störungen (PARD) Die Spektralanalyse erleichtert das Auffinden gekoppelter Quellen.		Leistungsanalyse Details zum Stromsignal mit bis zu 16-Bit-Auflösung anzeigen Erfassen Sie lange Zeiträume, z. B. eine Einschaltsequenz, mit hoher Abtastrate. Komplettes Sondenportfolio für Messungen von µ A bis kA und µ V bis kV		EMI-Fehlerbehebung Nahfeldsonden zeigen Störsignale an Korrelation im Zeit- und Frequenzbereich für leistungsstarkes Debugging von Sendern Hardwarebasierte digitale Abwärtswandlung und FFT ermöglichen eine anschauliche und schnelle Darstellung im Frequenzbereich.
