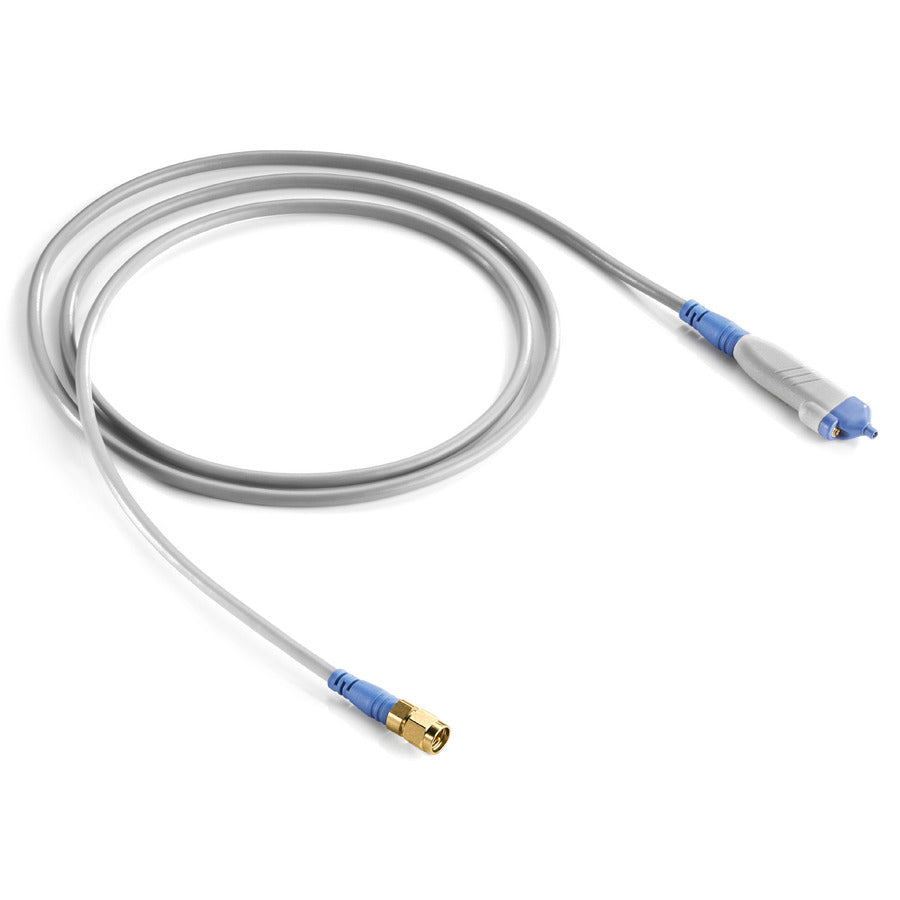

Rohde & Schwarz RT-ZZ80 Passive Breitbandsonde, 5 GHz, 10-fach, 0,3 pF, 20 V, RT-Zxx-Serie

Rohde & Schwarz RT-ZZ80 10:1 8 GHz Passive Oszilloskop-Tastkopf

• Bandbreite: 8 GHz
• Maximale Spannung: 20 V (Effektivwert) max. Eingangsspannung
• Dämpfungsfaktor 10:1
• Eingangsimpedanz: 500 Ohm / 0,3 pF
• 1,2 m Kabel
• SMA-BNC-Adapter im Lieferumfang enthalten
• Inklusive Zubehör

Die R&S® RT-ZZ80 8-GHz-Tastspitze bietet einen Dämpfungsfaktor von 10:1 bei einer Eingangsimpedanz von 500 Ω || 0,3 pF. Ihr SMA-Stecker wird über den mitgelieferten SMA-BNC-Adapter an das Oszilloskop angeschlossen. Die Tastspitze kann einfach als vordefinierte Tastspitze im Menü des R&S® RTO-Oszilloskops ausgewählt werden.

Übertragungsleitungssonden wie die R&S RT-ZZ80 sind eine spezielle Art passiver Sonden. Sie basieren auf einem impedanzgesteuerten Mikrowellenkabel (Übertragungsleitung), das an eine 50-Ω-Eingangsimpedanz des Messgeräts angeschlossen ist.

Das R&S RT-ZZ80 zeichnet sich durch einen großen Dynamikbereich aus. Hohe Eingangspegel bis zu 20 V (RMS) können verzerrungsfrei gemessen werden. Das geringe Eigenrauschen ermöglicht die Messung kleiner Eingangssignale.

Das umfangreiche Zubehörset ermöglicht den Anschluss einer Vielzahl von Prüflingen (DUT), ohne die sehr hohe Bandbreite, die kurze Anstiegszeit und die niedrige Eingangskapazität des R&S RT-ZZ80 zu beeinträchtigen.

• R&S RT-ZZ80 Übertragungsleitungssonde
• Tragetasche
• Zubehörboxen
• Benutzerhandbuch
• Datenblatt
• Kalibrierungszertifikat
• Dokumentation der Kalibrierungswerte (falls bestellt)
• Sicherheitshinweise für Oszilloskope und Zubehör (mehrsprachig)
• 50x Signalpin, einlöten
• 2x Signalpin
• 2x Signaladapter, quadratischer Stift
• 10x Masseanschluss, einlöten
• 2x Erdungsstift, Pogo
• 2x Erdungsadapter, Vierkantstift
• R&S RT-ZA10 SMA (weiblich) auf BNC (männlich) Adapter
• Markerband-Set
• Tragetasche mit Schaumstoffeinlage
