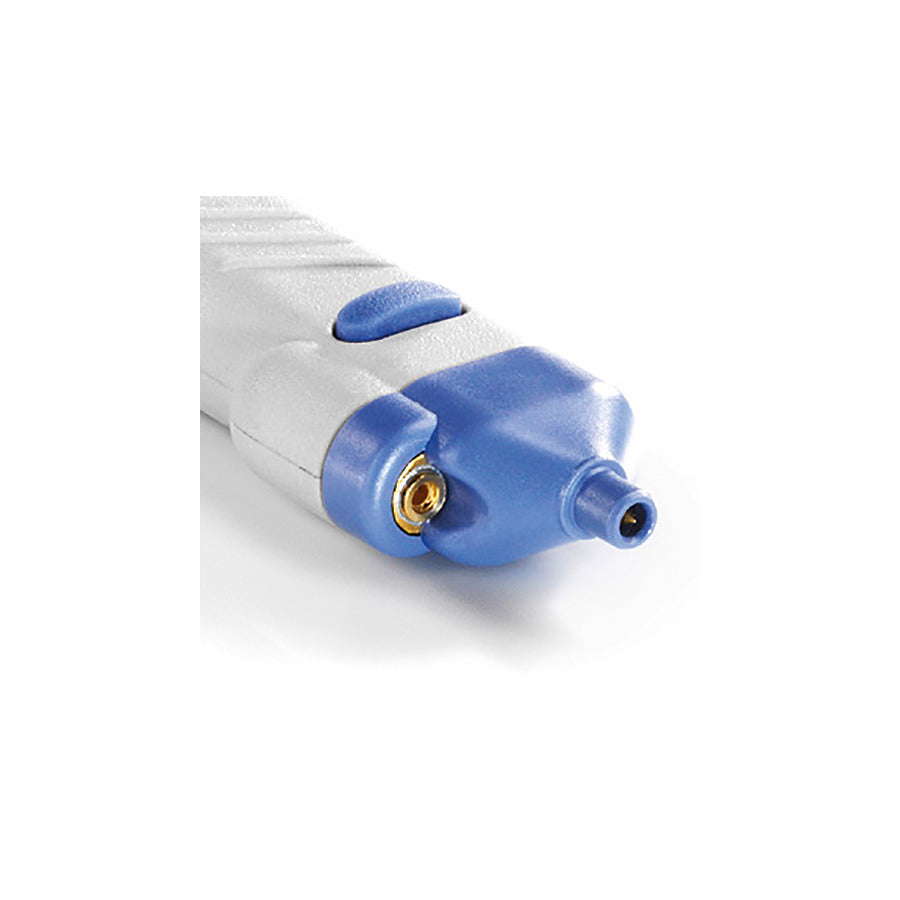

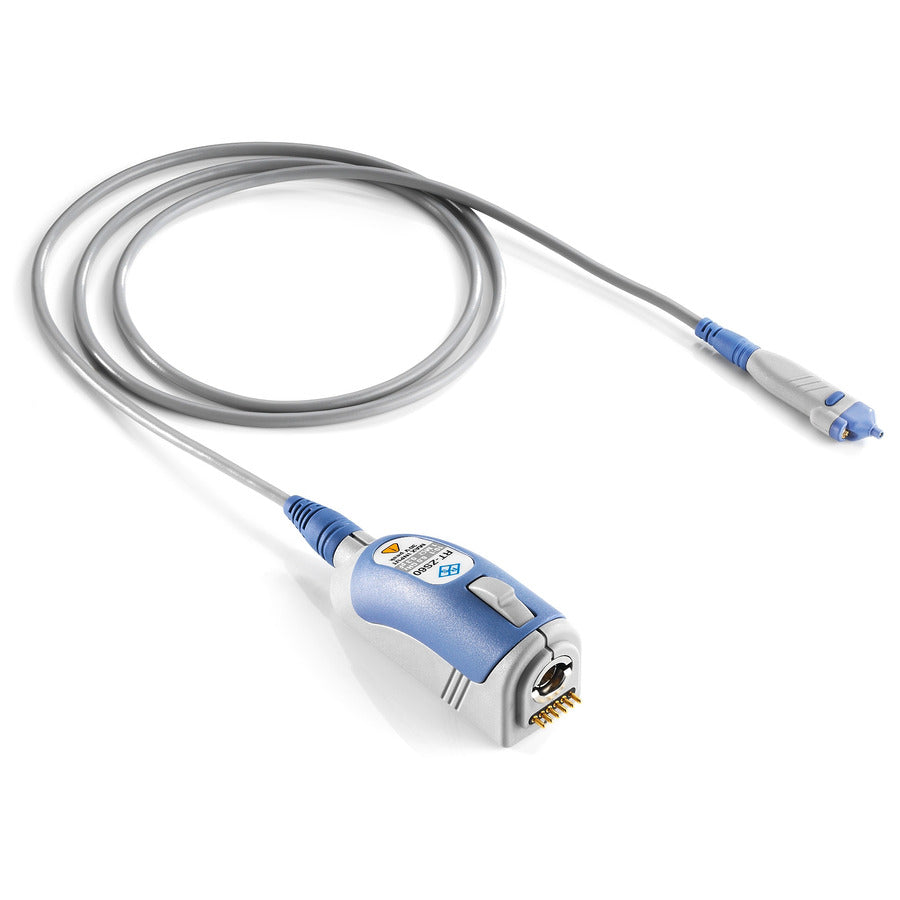

RT-ZS60 Single-Ended Active Probe, 6 GHz
Merkmale:
Hohe Signaltreue mit aktiven Sonden
Aktive Single-Ended-Tastköpfe dienen der präzisen Messung von massebezogenen Signalen. Sie messen sowohl Hochgeschwindigkeits- als auch Niederfrequenzsignale genau, bei denen eine minimale Belastung des Messpunkts durch die Tastkopfimpedanz entscheidend ist. Rohde & Schwarz bietet verschiedene Modelle mit einer maximalen Bandbreite von bis zu 6 GHz an. Die aktiven Single-Ended-Tastköpfe von Rohde & Schwarz zeichnen sich durch eine hohe Eingangsimpedanz von 1 MΩ, eine niedrige Eingangskapazität bis zu 0,3 pF und ein Rauschen bis zu 2 mV (Effektivwert) bezogen auf den Eingang aus.
Großer Dynamikbereich mit zusätzlicher Offsetkompensation
Neben dem großen Dynamikbereich bieten die aktiven Single-Ended-Tastköpfe von Rohde & Schwarz auch eine Offsetkompensation. Dadurch wird die Gleichstromkomponente des Messsignals kompensiert, sodass die relevanten Signalanteile mit maximaler Auflösung auf dem Oszilloskop dargestellt werden. Die maximale Eingangsspannung von 30 V schützt den Tastkopf vor Überlastung. Ein Single-Ended-Tastkopf für niedrige Spannungen wird typischerweise zur Messung von schnellen, massebezogenen Signalen bis 12 V eingesetzt.
Außergewöhnlich geringe Offset- und Verstärkungsfehler, minimale Temperaturdrift
Die aktiven Tastköpfe von Rohde & Schwarz zeichnen sich durch beeindruckend geringe Offset- und Verstärkungsfehler aus. Die minimale Verstärkungsdrift in Verbindung mit der Offsetkompensation ermöglicht präzise Messungen – selbst über längere Zeiträume und bei unterschiedlichen Temperaturen. Eine häufige Kompensation während der Messung ist nicht mehr erforderlich, was die täglichen Messaufgaben vereinfacht.
