Isoliertes Messsystem für Oszilloskope

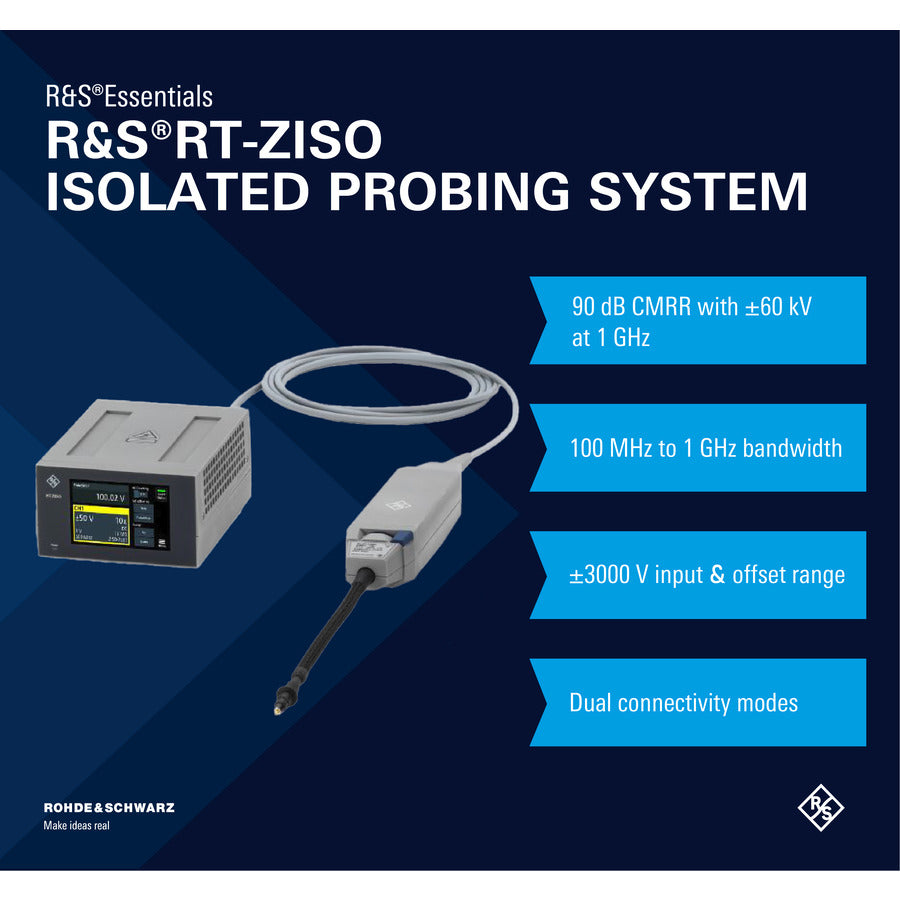

Das isolierte Messsystem R&S RT-ZISO setzt mit seiner außergewöhnlichen Genauigkeit, Empfindlichkeit und Geschwindigkeit neue Maßstäbe für elektrische Messungen. Innovative Werkzeuge sind unerlässlich für die Entwicklung der Leistungselektronik der nächsten Generation, insbesondere solcher, die Materialien mit großer Bandlücke wie SiC und GaN verwenden.
Das RT-ZISO-System bewältigt die Herausforderung der Messung von Hochspannungen und schnellen Schaltvorgängen. Die Stromversorgung über Glasfaser isoliert das Prüfobjekt galvanisch und gewährleistet so ein maximales Gleichtaktunterdrückungsverhältnis (CMRR) bis zu 1 GHz. Die Gesamtsysteme kompensieren thermische Drift und Verstärkungsfehler für höchste und kompromisslose Signalqualität.
1 GHz Bandbreite ( ZISO-B910 eingeschlossen )
3 m Kabellänge ( ZISO-B403 im Lieferumfang enthalten )
> 90 dB Gleichtaktunterdrückung bei 1 GHz
+/- 3000 V Differenzeingangsbereich und Offset
+/- 60 kV Gleichtaktbereich

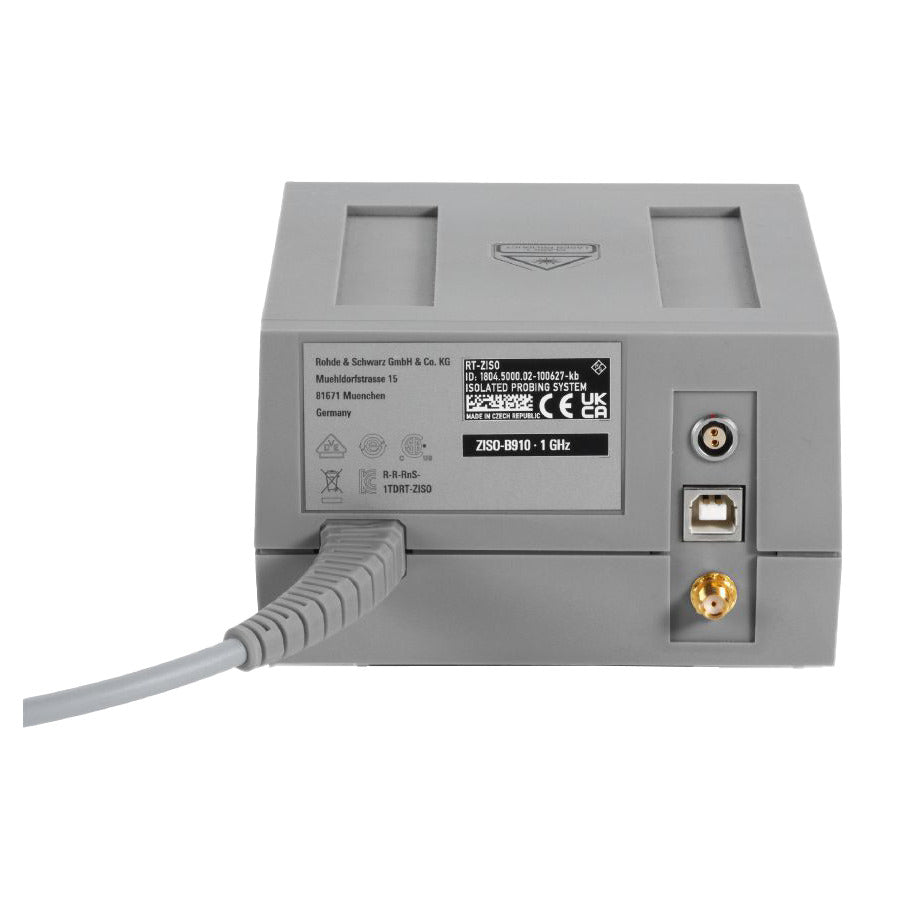

Doppelte Anschlussmöglichkeiten mit einer Rohde & Schwarz-Tastkopfschnittstelle und einem SMA-Anschluss
Tastspitzen für R&S ZISO-Z301 und ZISO-Z201 im Lieferumfang enthalten
Modell |
Bandbreite |
Kabellänge |
Sonde enthalten |
|---|---|---|---|
RT-ZISO01 / RT-ZISO01L |
100 MHz |
3 m / 10 m |
ZISO-Z301 |
RT-ZISO02 / RT-ZISO02L |
200 MHz |
3 m / 10 m |
ZISO-Z301 |
RT-ZISO03 / RT-ZISO03L |
350 MHz |
3 m / 10 m |
ZISO-Z301 |
RT-ZISO05 / RT-ZISO05L |
500 MHz |
3 m / 10 m |
ZISO-Z301 |
RT-ZISO10 / RT-ZISO10L |
1 GHz |
3 m / 10 m |
ZISO-Z301 & ZISO-Z201 |
Das isolierte Messsystem R&S RT-ZISO unterdrückt Störungen durch schnelle Gleichtaktsignale mit optischer Isolation und erreicht eine Gleichtaktunterdrückung (CMRR) von > 90 dB bei 1 GHz. Dies erleichtert Messungen an der High-Side-Gate-Leitung komplementärer Schaltkreise, insbesondere von Bauelementen mit großem Bandabstand.
1 GHz > 90 dB
500 MHz > 100 dB
100 MHz > 115 dB
1 MHz > 145 dB
Das R&S RT-ZISO ist mit verschiedenen Tastspitzen erhältlich, wobei die MMCX-Tastspitze für die Gleichtaktunterdrückung (CMRR) am wichtigsten ist. Verschiedene Steckertypen wie Vierkant- und Breitvierkantstecker werden mit unterschiedlichen Dämpfungsverhältnissen unterstützt. Die Tastspitzenkabel sind lang und flexibel, um einen einfachen Zugang zum Messpunkt mit minimaler mechanischer Belastung zu ermöglichen.

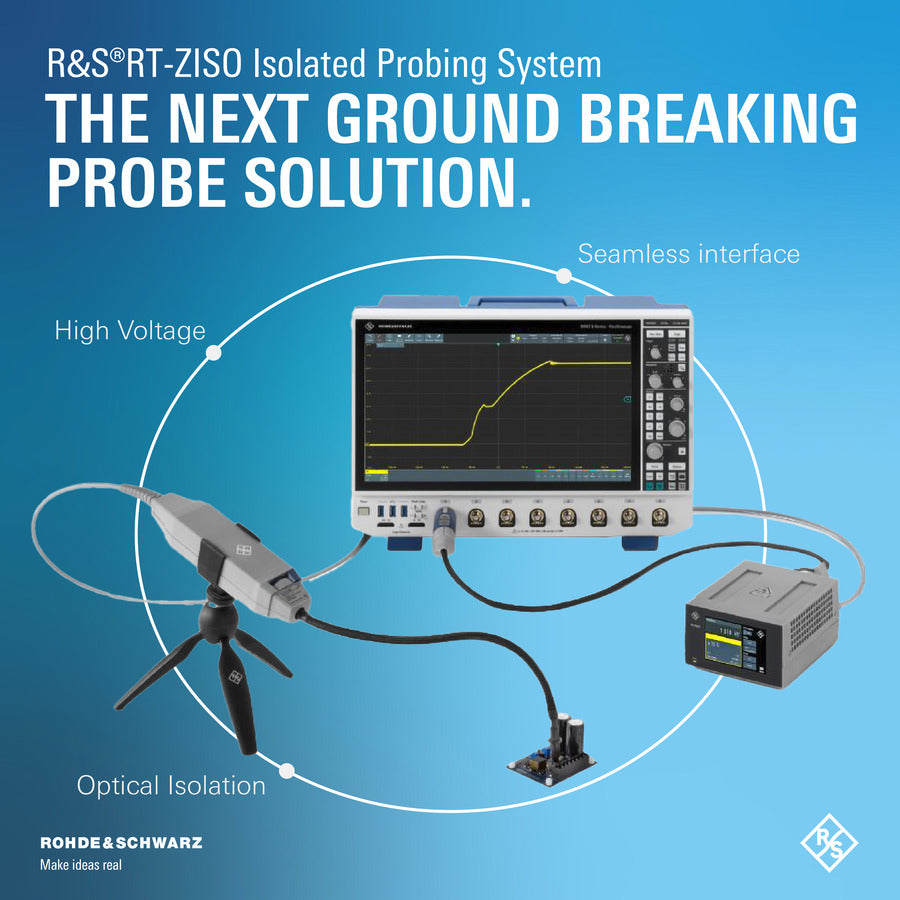

Die Verwendung des R&S RT-ZISO mit der Rohde & Schwarz-Tastkopfschnittstelle an unseren Oszilloskopen ermöglicht ein nahtloses Arbeiten. Das Gerät erkennt und konfiguriert die Tastkopfinformationen. Offset und Messbereich lassen sich einfach am Gerät einstellen. Anwender können zudem alle Funktionen und Merkmale der Rohde & Schwarz-Oszilloskope, wie z. B. die schnelle Datenerfassung und die reaktionsschnelle FFT, problemlos in ihre Messungen einbeziehen.
Die isolierten Tastkopfsysteme R&S RT-ZISO lassen sich an jedes Oszilloskop mit BNC- oder SMA-Schnittstelle anschließen. Investitionen in Messgeräte können sich an den Leistungsanforderungen orientieren. Mit dem R&S RT-ZISO lässt sich die Bandbreite bei Bedarf erweitern.
Das R&S RT-ZISO erfüllt die Sicherheitsstandards der Kategorie III 1000V. Die Material- und Konstruktionseigenschaften entsprechen der Norm IEC/EN 61010-31 für handgeführte Tastköpfe zur elektrischen Messung.
Sicherheitsklasse CAT III 1000V
Sichere Befestigung an Sondenspitzen
Lasersicherheit der Klasse 1

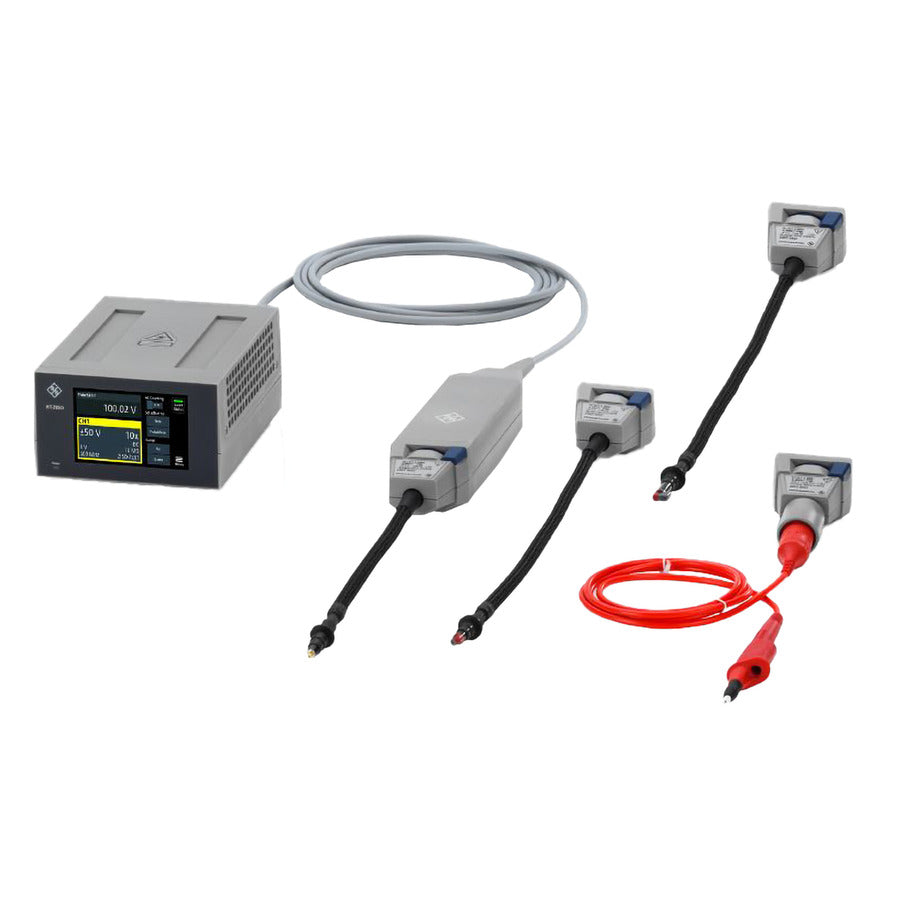

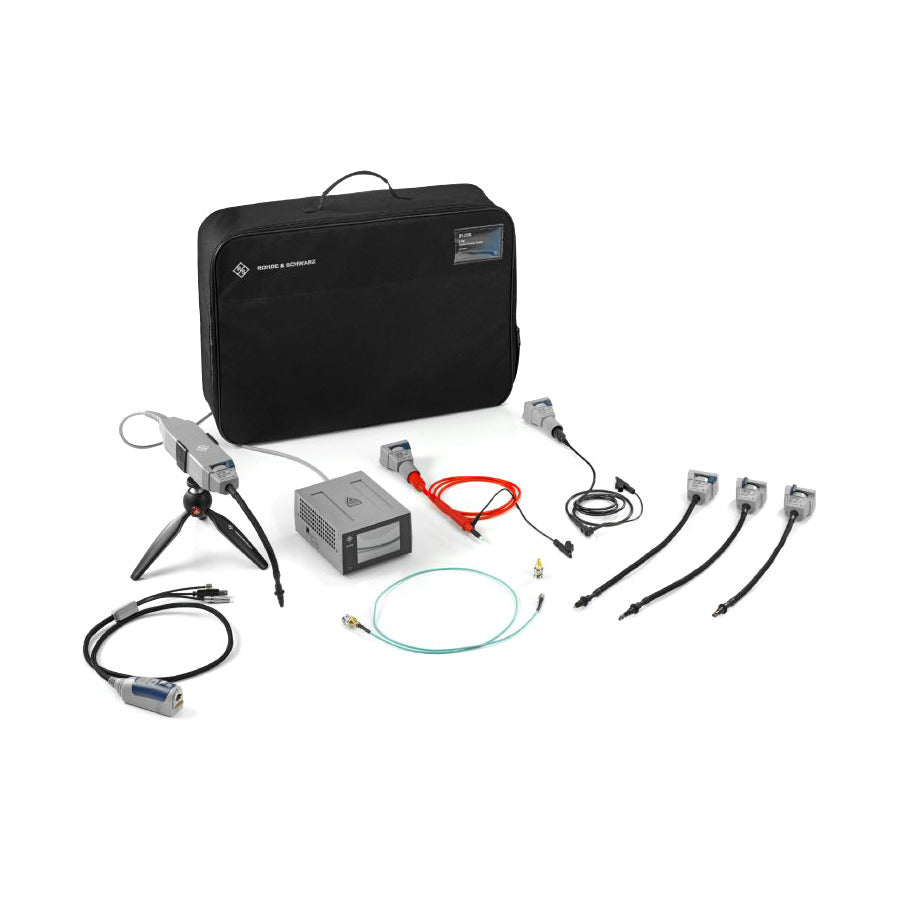

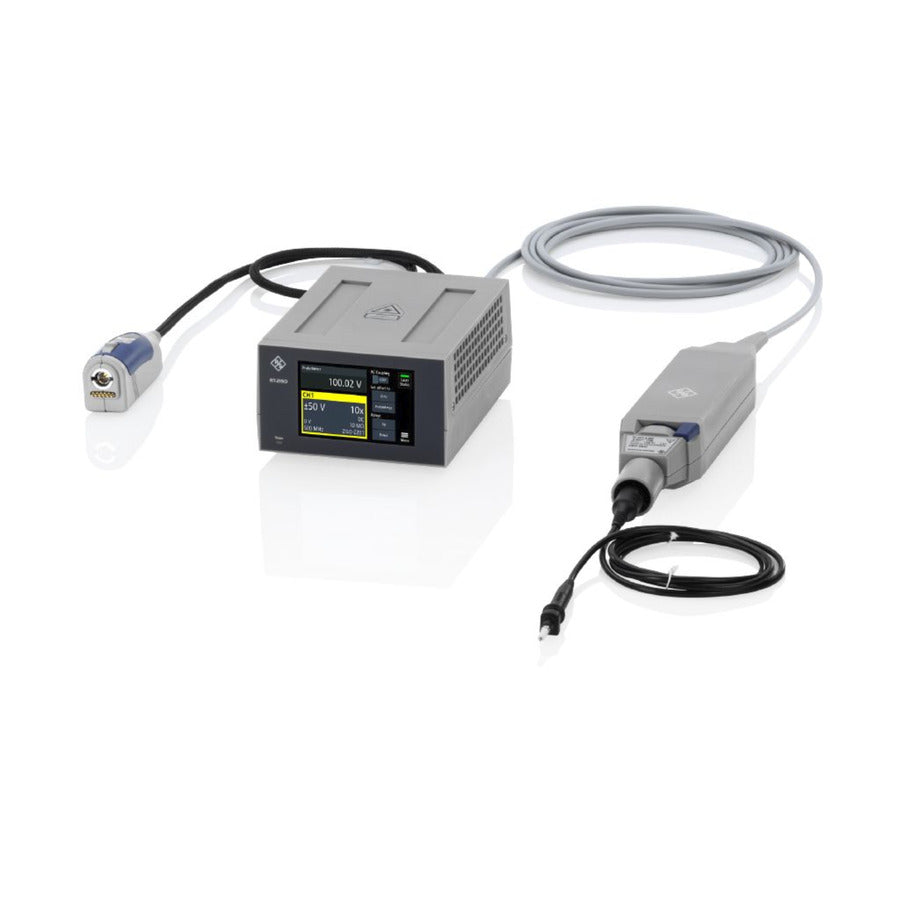

R&S RT-ZISO Isoliertes Sondierungssystem
R&S ZISO-B403 3 m Kabellänge
R&S ZISO-B910 1 GHz
R&S ZISO-Z301 & ZISO-Z201 Tastkopfspitze
Tragetasche
Bedienungsanleitung
Sondenständer
Schnittstellenkabel
SMA-zu-BNC-Adapter
Externes Gleichstromnetzteil für den Inselbetrieb
