Rohde & Schwarz NGL-COM2B Gleichstromnetzteil-Set, 2 Ausgänge, NGL202, 2 x 20 V/6 A, 120 W, Serie NGL200

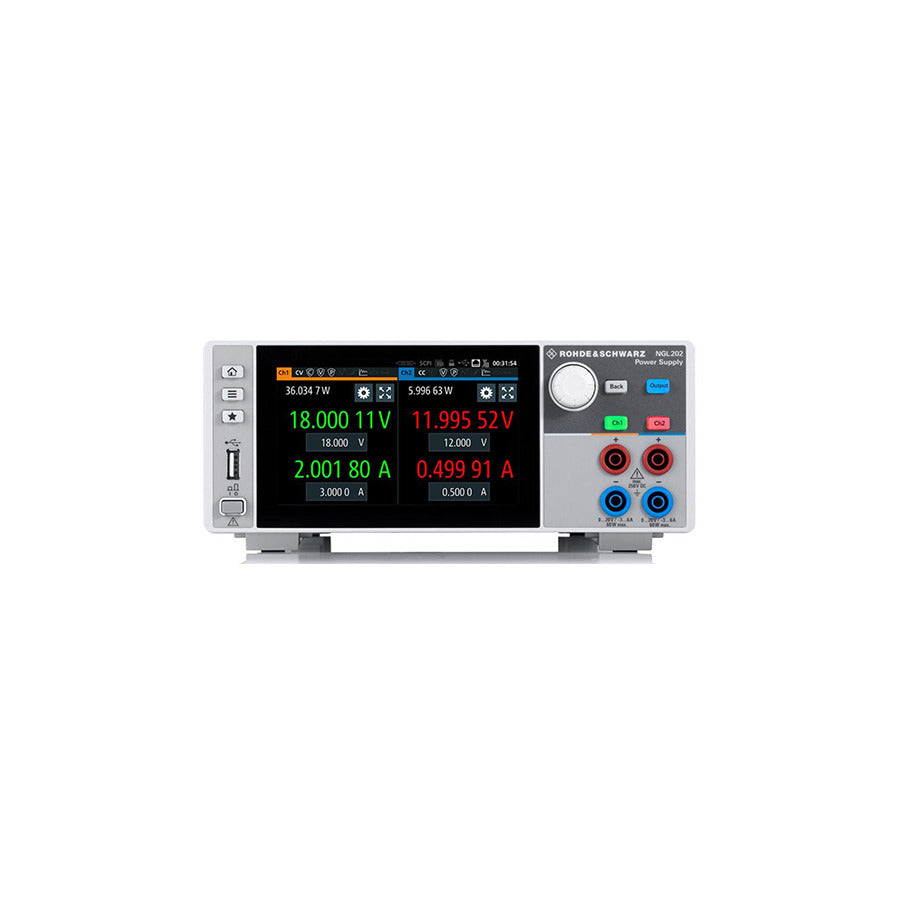

Digitales Netzteil NGL202, 2-Kanal, Gehäuse

Beinhaltet:

• NGL-K103 Digitaler Trigger-I/O

Merkmale:

• Kanäle: 2
• Maximale Ausgangsleistung: 120 W
• Ausgangsspannung pro Kanal: 0 V bis 20 V
• Ausgangsstrom pro Kanal: ≤ 6 V: 0 A bis 6 A oder > 6 V: 0 A bis 3 A
• Ladewiederherstellungszeit: < 30 µs
• Galvanisch isolierte, schwimmende Kanäle
• Schnelle Regelung der Ausgangsspannung mit minimalem Überschwingen und sehr schneller Lastwiederherstellungszeit
• Minimale Restwelligkeit und minimales Rauschen zur Versorgung störungsfreier Spannungen für empfindliche Prüflinge.
• Messwerte mit bis zu 6,5-stelliger Auflösung
• Zwei Quadranten: Funktioniert als Quelle oder Senke
• Schnittstellen: USB und LAN (Ethernet); GPIB und WLAN optional
• Ausgangsstufe mit Relais isoliert
• Konstantspannungs-, Konstantstrom- und Konstantwiderstandsmodi
• TFT-5-Zoll-WVGA-Touchscreen (800 × 480 Pixel)
• QuickArb- und EasyRamp-Funktionen
• Konzipiert für den Einsatz in Laboren und Systemracks

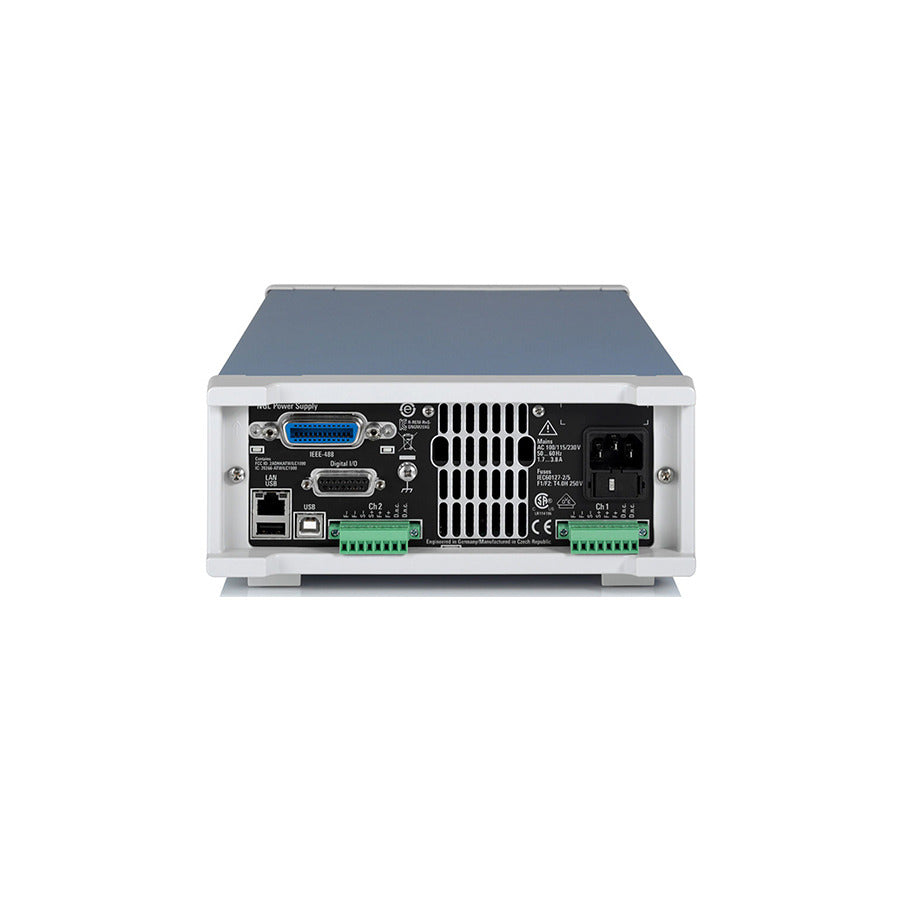

• Anschlüsse vorne und hinten
• Volle Fernsteuerungsfunktionen
• Drei Jahre Garantie

Das zweikanalige Netzteil R&S NGL202 liefert bis zu 60 W Ausgangsleistung pro Kanal (insgesamt 120 W). Die Ausgangskanäle sind potentialfrei, galvanisch getrennt und gegen Überlast und Kurzschluss geschützt. Dank seiner schnellen Ansprechzeit von unter 30 µs und minimalem Überschwingen selbst bei anspruchsvollen Laständerungen eignet sich das Netzteil NGL202 ideal für die Stromversorgung von IoT-Geräten und anderen batteriebetriebenen Geräten.

Mit einer Auflösung von bis zu 6,5 Stellen bei der Messung von Spannung, Strom und Leistung eignet sich das Netzteil NGL202 ideal zur Charakterisierung von Geräten mit geringem Stromverbrauch im Standby-Modus und hohem Stromverbrauch unter Volllast. In vielen Fällen ist ein zusätzliches Digitalmultimeter nicht mehr erforderlich. Dank des linearen Zwei-Quadranten-Designs der Ausgangsstufen kann das NGL202 als Quelle und Senke mit minimaler Restwelligkeit und geringem Rauschen betrieben werden und unterstützt somit optimal die Entwicklung von Leistungsverstärkern und MMICs.

Unterhaltungselektronik wie Mobiltelefone und IoT-Geräte benötigt im Ruhemodus nur sehr wenig Strom. Sobald das Gerät jedoch in den Sendemodus wechselt, steigt der Stromverbrauch sprunghaft an. Ein Netzteil für solche Prüflinge muss daher Laständerungen von wenigen Mikroampere bis in den Amperebereich ohne Spannungseinbrüche oder Überschwingen bewältigen können.

Moderne elektronische Schaltungen sind oft sehr komplex und reagieren empfindlich auf Störungen in den Versorgungsleitungen. Um störungsfreie Spannung für solche empfindlichen Prüflinge bereitzustellen, muss das Netzteil extrem stabile Ausgangsspannungen und -ströme liefern. Jegliche Art von Restwelligkeit und Rauschen muss vermieden werden. Das NGL202 verfügt über eine lineare Regelung und ist ideal für empfindliche Prüflinge geeignet.

Die Zwei-Quadranten-Architektur des NGL202 ermöglicht den Betrieb sowohl als Quelle als auch als Senke und die Simulation von Batterien oder Lasten. Das Netzteil schaltet automatisch vom Quellen- in den Senkenmodus um. Sobald die extern angelegte Spannung die eingestellte Nennspannung überschreitet, fließt Strom in das Netzteil. Dies wird durch einen negativen Strommesswert angezeigt.

Die beiden Kanäle des NGL202 sind vollständig voneinander isoliert und nicht mit der Gehäusemasse verbunden. Sie können als unabhängige Stromversorgungen verwendet oder kaskadiert werden. Durch Parallelschaltung lassen sich höhere Ströme erzielen, durch Reihenschaltung höhere Spannungen. Die Verbindung beider Kanäle ermöglicht beispielsweise die einfache Versorgung bipolarer Schaltungen, die +12 V/–12 V benötigen.

Die Konfiguration und Regelung der Ausgangsspannung (Konstantspannungsbetrieb) ist die Standardanwendung für Netzteile. Das NGL202 kann jedoch auch im Konstantstrombetrieb eingesetzt werden, wobei jeder Kanal separat konfigurierbar ist. Wird der konfigurierte Stromwert überschritten, sorgt die Strombegrenzung dafür, dass nur der konfigurierte Strom fließt. Die Ausgangsspannung wird entsprechend unter den konfigurierten Wert reduziert. Dies verhindert Schäden an der Prüfschaltung im Fehlerfall.

Die Netzteile der Serie R&S NGL200 verfügen über Schutzfunktionen, die sicherstellen, dass das Prüfobjekt (DUT) und das Netzteil im Fehlerfall nicht beschädigt werden. Die Ausgangskanäle sind gegen Überlastung und Kurzschlüsse geschützt. Maximale Spannung, Stromstärke und Leistung lassen sich für jeden Kanal separat einstellen. Sobald ein Kanal den eingestellten Grenzwert erreicht, wird er automatisch abgeschaltet und eine entsprechende Meldung angezeigt.

Das große kapazitive Touchscreen-Display ist das zentrale Bedienelement. Mit seiner sehr hohen Auflösung von 800 x 480 Pixeln setzt es neue Maßstäbe für Netzteile. Dank des großen, hochauflösenden Displays lassen sich Spannungs- und Stromfelder auch aus größerer Entfernung problemlos ablesen. Zahlreiche Zusatzinformationen, wie Leistungswerte oder Statistiken, können ebenfalls angezeigt werden. Symbole verdeutlichen den Status der eingestellten Schutz- oder Sonderfunktionen.

Manche Anwendungen erfordern die Variation von Spannung oder Stromstärke während einer Testsequenz, beispielsweise zur Simulation verschiedener Ladezustände einer Batterie. Die Arb-Funktion ermöglicht die manuelle Konfiguration von Zeit-/Spannungs- oder Zeit-/Stromsequenzen über die Benutzeroberfläche oder deren Programmierung über externe Schnittstellen.
