Oszilloskop der nächsten Generation: weiterentwickelt für größere Herausforderungen
Die R&S MXO 5-Serie bietet bahnbrechende Oszilloskoptechnologie, um das Verständnis und die Prüfung elektronischer Systeme zu beschleunigen.
Die Spezifikationen der 4- und 8-Kanal-Modelle machen die R&S MXO 5-Serie zum Branchenführer in Sachen Spitzentechnologie für schnelle und präzise Ergebnisse. Die fortschrittliche, maßgeschneiderte Technologie und die revolutionären Funktionen der Oszilloskope sind unverzichtbar für die Analyse des Schaltungsverhaltens. Der beeindruckende 15,6-Zoll-Full-HD-Touchscreen und das flüsterleise Betriebsgeräusch maximieren die Leistung der R&S MXO 5-Serie und minimieren den Stromverbrauch.
Das neue R&S MXO5 zeigt mehr Signalaktivität im Zeit- und Frequenzbereich als jedes andere Oszilloskop. Mit acht Kanälen bietet es die weltweit schnellste Erfassungsrate von 4,5 Millionen Messungen pro Sekunde und 18 Millionen Signalverläufen pro Sekunde über mehrere Kanäle. So können Ingenieure selbst feinste Signaldetails und seltene Ereignisse mit außergewöhnlicher Präzision erfassen. Das Oszilloskop verfügt über digitale Triggerung auf allen acht Kanälen und ermöglicht dadurch die genaue Isolierung kleiner Signalanomalien. Dank seiner bahnbrechenden Fähigkeit von 45.000 FFTs pro Sekunde können Ingenieure Spektralsignale mit beispielloser Klarheit betrachten, insbesondere für EMV- und Oberwellenmessungen.
Anzahl der Kanäle: 8
Bandbreite: 100 MHz
Das weltweit schnellste Oszilloskop mit einer Aktualisierungsrate von > 4,5 Millionen wfms/s und einem Spektrum mit > 45k FFT/s
Branchenführende Architektur: 18-Bit-Vertikalauflösung/12-Bit-ADC und 10-Bit-ENOB
Zonentrigger auf analog, Spektrum und Mathematik
Tiefster Speicherbereich innerhalb der Klasse: 500 Mpoints
Modell |
Bandbreite |
Kanäle |
|---|---|---|
R&S MXO54 |
MXO54: 350 MHz MXO54-500: 500 MHz MXO54-1000: 1 GHz MXO54-2000: 2 GHz |
4 |
R&S MXO58 |
MXO58: 100 MHz MXO58-200: 200 MHz MXO58-350: 350 MHz MXO58-500: 500 MHz MXO58-1000: 1 GHz MXO58-2000: 2 GHz |
8 |
Mit sich entwickelnden beschleunigten Erkenntnissen
Das weltweit erste 8-Kanal-Oszilloskop mit über 4,5 Millionen verkauften Einheiten pro Sekunde
Das weltweit erste 8-Kanal-Oszilloskop, das 18 Millionen Wellenformen pro Sekunde über mehrere Kanäle erreicht.
Bis zu 90 % Echtzeit-Signalerfassung
Simultane 4 × FFT-Spektralanalyse
Mit geringstem Rauschen und höchster vertikaler Auflösung auf bis zu 8 Kanälen
Kompromissloser 12-Bit-ADC für hohe vertikale Auflösung bei allen Abtastraten
18-Bit-Architektur mit HD-Modus
Niedriges Rauschen von 130 μV bei 1 mV/div über die gesamte Bandbreite von 2 GHz
Vertikale Skalierung mit voller Bandbreite bis hinunter zu 500 µV/div mit einem maximalen Offsetbereich von 5 V
Mit dem tiefsten Standardspeicher
Der branchenweit größte Speicher mit 500 Millionen Punkten pro Kanal
Standardmäßiger segmentierter Speicher mit 10.000 Segmenten
Standard-Verlaufsmodus mit 10.000 Akquisitionen
Optionale Speichererweiterung auf 1 Gpoints pro Kanal mit 1 Million Segment-/Speicherakquisitionen
Mit hochpräziser digitaler Auslösung
Weltweit erstes 8-Kanal-Oszilloskop mit einer Triggerempfindlichkeit bis hinunter zu 0,0001 vertikalen Teilstrichen
Das weltweit erste 8-Kanal-Oszilloskop mit einstellbarer Triggerhysterese
Weltweit schnellste Wiederanlaufzeit des Abzugs von < 21 ns
Zonentrigger auf analog, Spektrum und Mathematik
Erstklassiges Trigger-Jitter von nur 1 ps
Mit noch mehr Funktionen
Das weltweit erste 8-Kanal-Oszilloskop mit 4 Spektren sowie unabhängiger Zeit- und Frequenzsteuerung
Das weltweit erste 8-Kanal-Oszilloskop mit bis zu 45.000 FFT/s
HF- und Zeitbereichsansichten mit unabhängigen Steuerelementen
Die branchenweit besten Spektrumfähigkeiten und die Zonentriggerung gehören bei jeder R&S MXO 5-Serie zum Standard.
Symbolleiste, erweiterte Benutzerfreundlichkeit und R&S SmartGrid
Symbolleiste
Hauptmenü
Signalaktivatoren
Die Pop-up-Auswahl bietet eine Liste interaktiver Elemente.
Großflächiges Touch-Field-Design
R&S SmartGrid-Funktion
Signalsymbol
Cursor-Beschriftungen
Registerkartenanzeige
Suchmenü
Hilfeschaltfläche

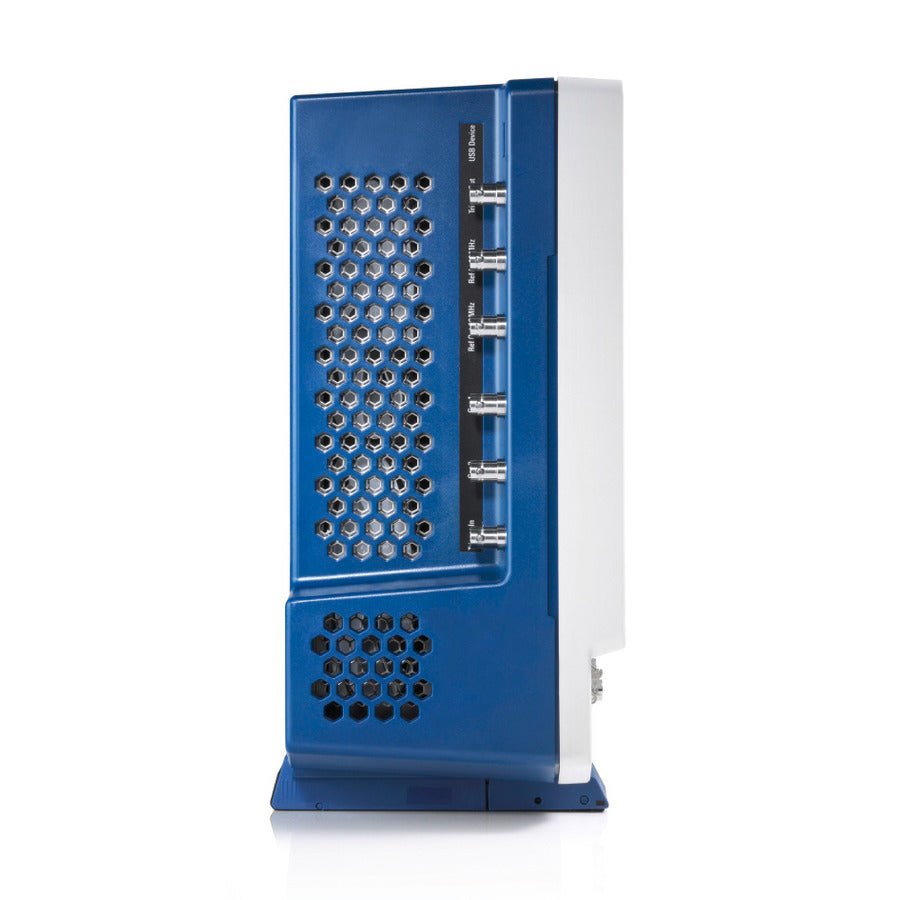

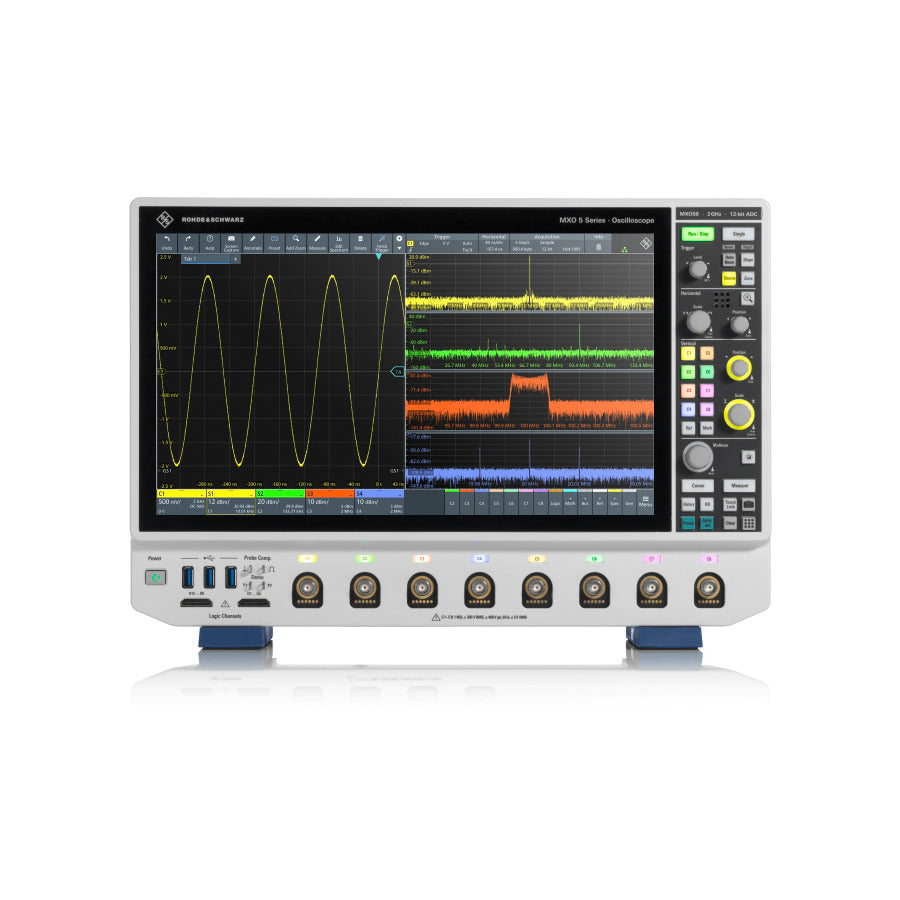

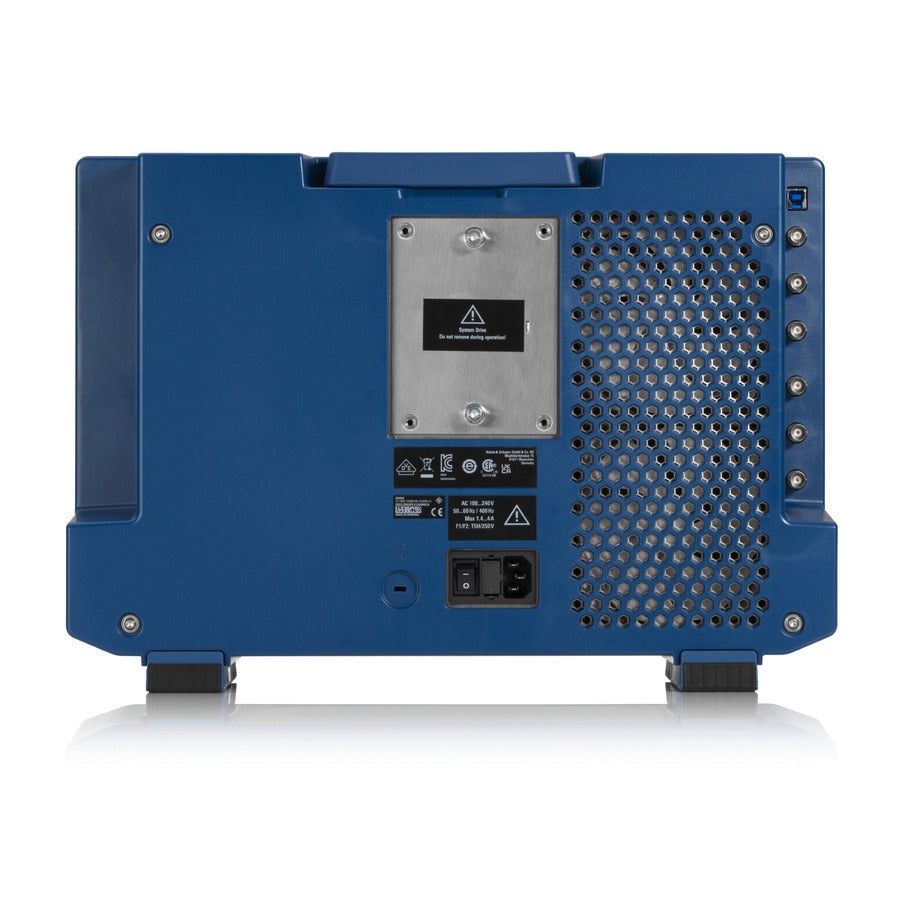

R&S MXO58 Oszilloskop
700-MHz-Passivsonde (10:1) – 1 pro Kanal
Zubehörtasche
Schnellstartanleitung
Netzkabel
