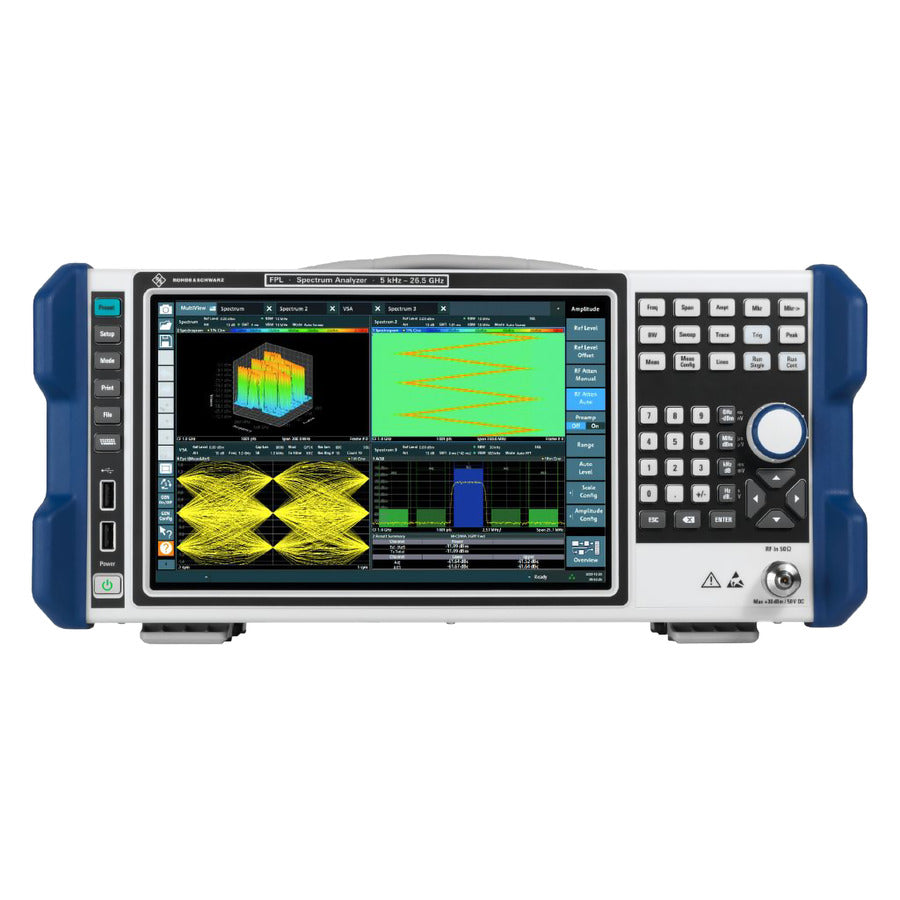

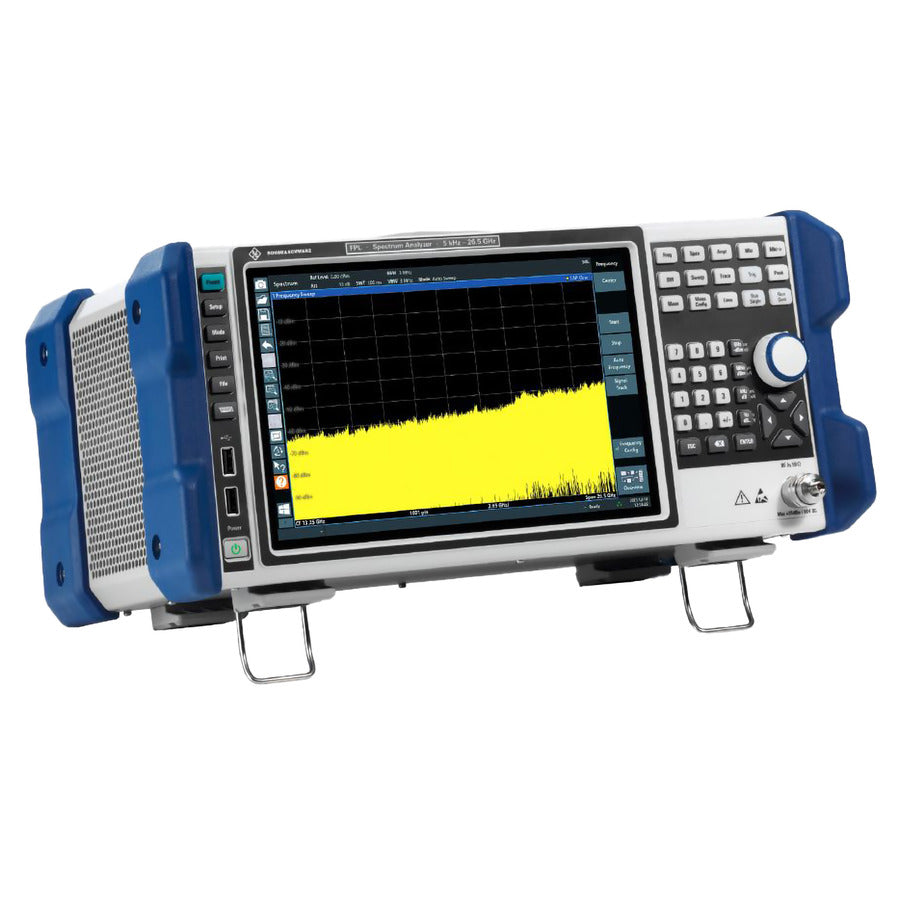

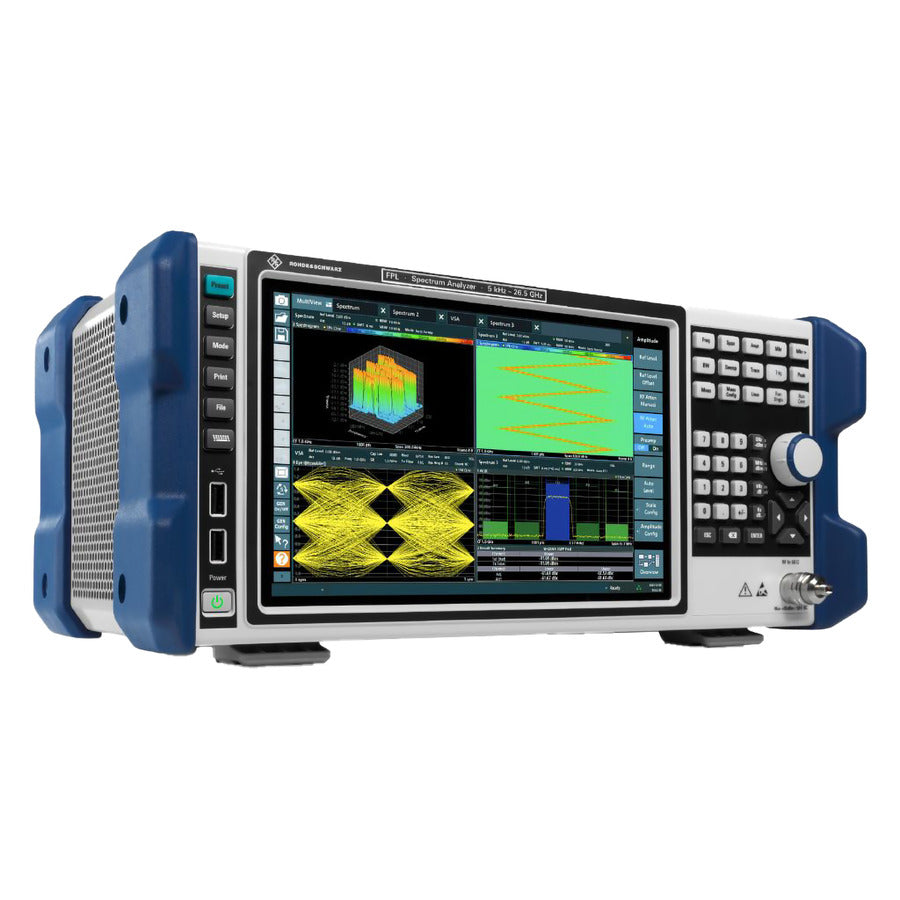

Vereint die Funktionalität eines Tischanalysegeräts mit der Tragbarkeit eines Handinstruments
Merkmale:
Ein Instrument für vielfältige Anwendungen
Der Spektrumanalysator der R&S FPL1000-Serie eignet sich für Spektralmessungen, hochpräzise Leistungsmessungen mit Leistungssensoren sowie die Analyse analoger und digital modulierter Signale. Die FPL1000-Serie unterstützt gängige Spektrummessungen wie Frequenzdurchlauf und Nulldurchgangsmessung, ACLR, C/N, C/N0, OBW, harmonische Verzerrung, TOI und zahlreiche Markerfunktionen. Für Leistungsmessungen mit Leistungssensoren verwenden Sie die Option FPL1-K9. Für die analoge Demodulation steht die Option FPL1-K7 zur Verfügung. Zur Analyse digital modulierter Signale kann der FPL1000 mit der Software VSE Vector Signal Explorer verwendet werden, die auf dem FPL1000 oder einem externen PC installiert werden kann. Die Optionen VSE-K70 (VSA) und VSE-K106 (NB-IoT) werden vom FPL1000 unterstützt. Für die Verwendung von VSE ist die offizielle VSE-Softwarelizenz mit dem Lizenzdongle FSPC erforderlich. Die Standard-Analysebandbreite beträgt 10 MHz und kann mit dem optionalen FPL1-B40 auf 40 MHz erweitert werden. Software von Drittanbietern wie Matlab kann IQ-Daten vom IQ-Analysator auslesen. Für Rauschzahl- und Verstärkungsmessungen mit einer externen Rauschquelle bietet R&S die Option FPL1-K30 an.
Solide HF-Leistung
Die analoge Leistung der FPL1000-Serie ist vergleichbar mit der des R&S FSV. Die FPL1000 zeichnet sich durch ein Phasenrauschen von –108 dBc (1 Hz) bei 10 kHz Offset (1 GHz Trägerfrequenz), einen Intercept-Punkt dritter Ordnung von +20 dBm, eine Auflösungsbandbreite von 1 Hz bis 10 MHz und einen angezeigten durchschnittlichen Rauschpegel von –167 dBm aus. Optional ist für die FPL1000 ein Vorverstärker mit 20 dB Verstärkung (Option FPL1-B22) sowie optionale 1-dB-Dämpfungsglieder (FPL1-B25) erhältlich, um den nutzbaren Dynamikbereich und die Empfindlichkeit zu erweitern. Die spezifizierte geringe Störanfälligkeit von –70 dBc bis 10 MHz Offset und sogar –80 dBc bei höheren Offsets ist in dieser Klasse einzigartig.
intuitive Benutzeroberfläche
Die Benutzeroberfläche bietet alle Funktionen des leistungsstarken R&S FSW, wie z. B. mehrere Tabs, Multiview mit Sequenzer und flexible Ergebnisdarstellung. Der Touchscreen unterstützt Wisch- und Zoomgesten. Mit einem Finger lässt sich die Mittenfrequenz oder der Referenzpegel anpassen. Zwei-Finger-Gesten verändern den Anzeigebereich. Die Anzeige erfolgt auf einem 10,1-Zoll-Bildschirm mit einer Auflösung von 1280 x 800 Pixeln.
Vollständig tragbar

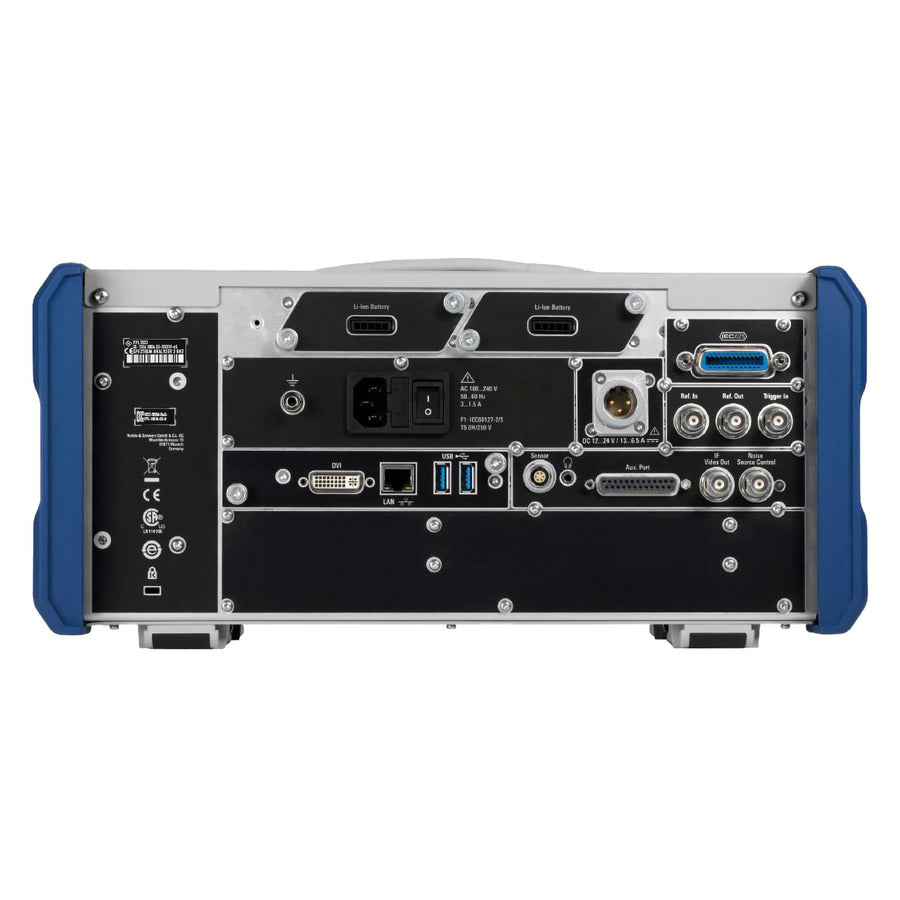

Die FPL1000-Serie ist ein vollständig portables Messgerät, da sie nur 6 kg wiegt und über einen Tragegriff verfügt. Der interne Akku (Option FPL1-B31) ermöglicht einen dreistündigen Betrieb. Der Akkupack besteht aus zwei Akkus, sodass ein Akkuwechsel im laufenden Betrieb möglich ist. Das Ladegerät R&S FSV-B34 lädt die Akkus der FPL1000 bei Bedarf auch extern. Ansonsten werden die Akkus über den standardmäßigen Netzanschluss oder den optionalen 12/24-V-Anschluss geladen. Mit der optionalen 12/24-V-Stromversorgung FPL1-B30 kann die FPL1000 im Fahrzeug über die 12-V-Steckdose betrieben werden. Eine gepolsterte Transporttasche FPL1-Z2 ist ebenfalls erhältlich. Sie verfügt über Belüftungsschlitze und eine transparente Abdeckung und ermöglicht den Betrieb des Messgeräts in der Tasche. Für Messungen, bei denen das Messgerät getragen werden muss, wie z. B. bei der Störungssuche, kann die Transporttasche mit dem Messgerät darin mithilfe des optionalen Schultergurts FPL1-Z3 transportiert werden.
Der Spektrumanalysator der FPL1000-Serie eignet sich gut für den Einsatz in Forschung, Ausbildung, Service und Wartung, allgemeiner Signalanalyse und Demodulation, grundlegenden Funktionstests und EMV-Fehlerbehebung in Forschung und Entwicklung, IoT (Internet der Dinge) Forschung und Entwicklung, Verifizierung und Produktion sowie automatisierten Test- oder Überwachungssystemen.
