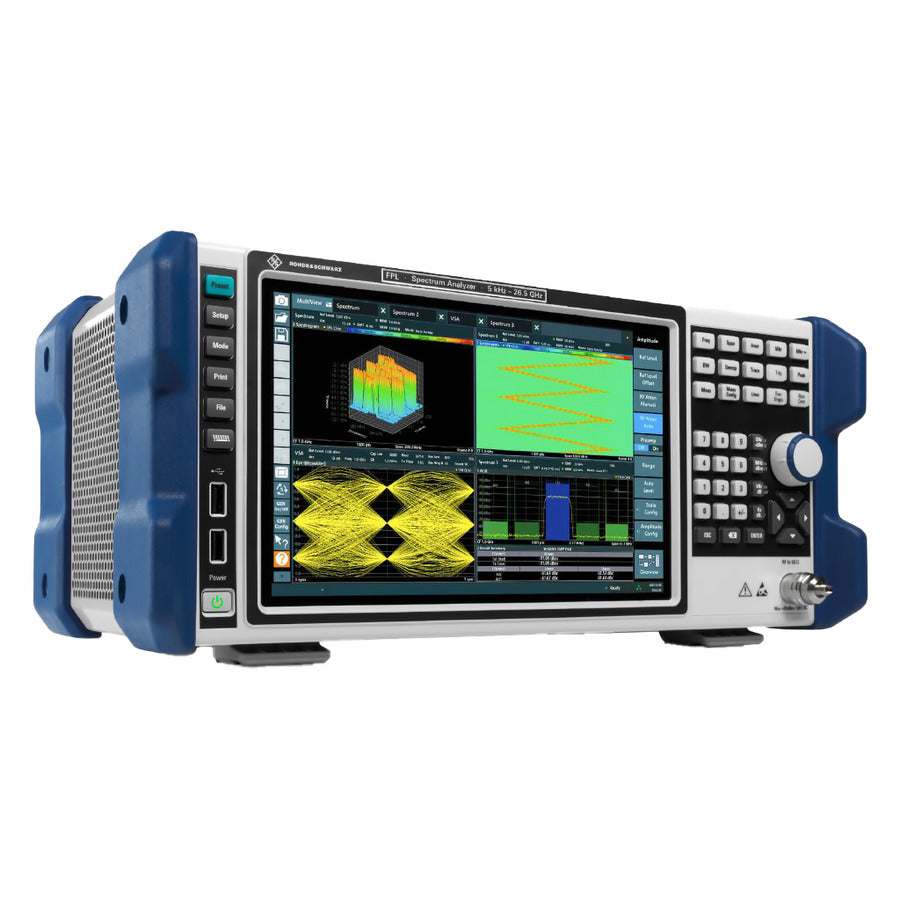

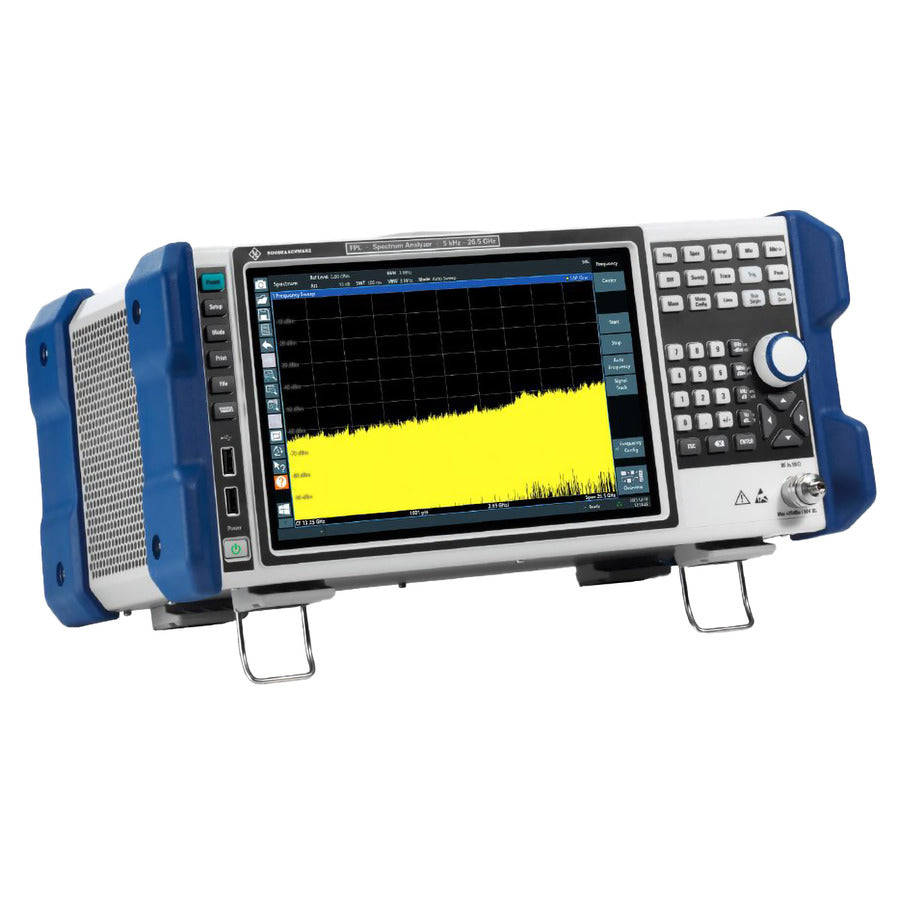

Vereint die Funktionalität eines Tischanalysegeräts mit der Tragbarkeit eines Handinstruments
Ein Instrument für vielfältige Anwendungen
Der Spektrumanalysator R&S® FPL1000 eignet sich für Spektralmessungen, hochpräzise Leistungsmessungen mit Leistungssensoren sowie die Analyse analoger und digital modulierter Signale. Der FPL1000 unterstützt gängige Spektrummessungen wie Frequenzdurchlauf und Nulldurchgangsmessung, ACLR, C/N, C/N0, OBW, harmonische Verzerrung, TOI und zahlreiche Markerfunktionen. Für Leistungsmessungen mit Leistungssensoren verwenden Sie die Option FPL1-K9. Für die analoge Demodulation steht die Option FPL1-K7 zur Verfügung. Zur Analyse digital modulierter Signale kann der FPL1000 mit der Software VSE Vector Signal Explorer verwendet werden, die auf dem FPL1000 oder einem externen PC installiert werden kann. Die Optionen VSE-K70 (VSA) und VSE-K106 (NB-IoT) werden vom FPL1000 unterstützt. Für die Verwendung von VSE ist die offizielle VSE-Softwarelizenz mit dem Lizenzdongle FSPC erforderlich. Die Standard-Analysebandbreite beträgt 10 MHz und kann mit dem optionalen FPL1-B40 auf 40 MHz erweitert werden. Software von Drittanbietern wie Matlab kann IQ-Daten vom IQ-Analysator auslesen. Für Rauschzahl- und Verstärkungsmessungen mit einer externen Rauschquelle bietet R&S die Option FPL1-K30 an.
Solide HF-Leistung
Die analoge Leistung des FPL1000 ist vergleichbar mit der des R&S®FSV. Der FPL1000 zeichnet sich durch ein Phasenrauschen von –108 dBc (1 Hz) bei 10 kHz Offset (1 GHz Trägerfrequenz), einen Intercept-Punkt dritter Ordnung von +20 dBm, eine Auflösungsbandbreite von 1 Hz bis 10 MHz und einen angezeigten mittleren Rauschpegel von –167 dBm aus. Der FPL1000 verfügt über einen optionalen Vorverstärker mit 20 dB Verstärkung (Option FPL1-B22) und optionale 1-dB-Dämpfungsglieder (FPL1-B25) zur Erweiterung des nutzbaren Dynamikbereichs und der Empfindlichkeit. Die spezifizierte geringe Störanfälligkeit von –70 dBc bis 10 MHz Offset und sogar –80 dBc bei höheren Offsets ist in dieser Klasse einzigartig.
intuitive Benutzeroberfläche

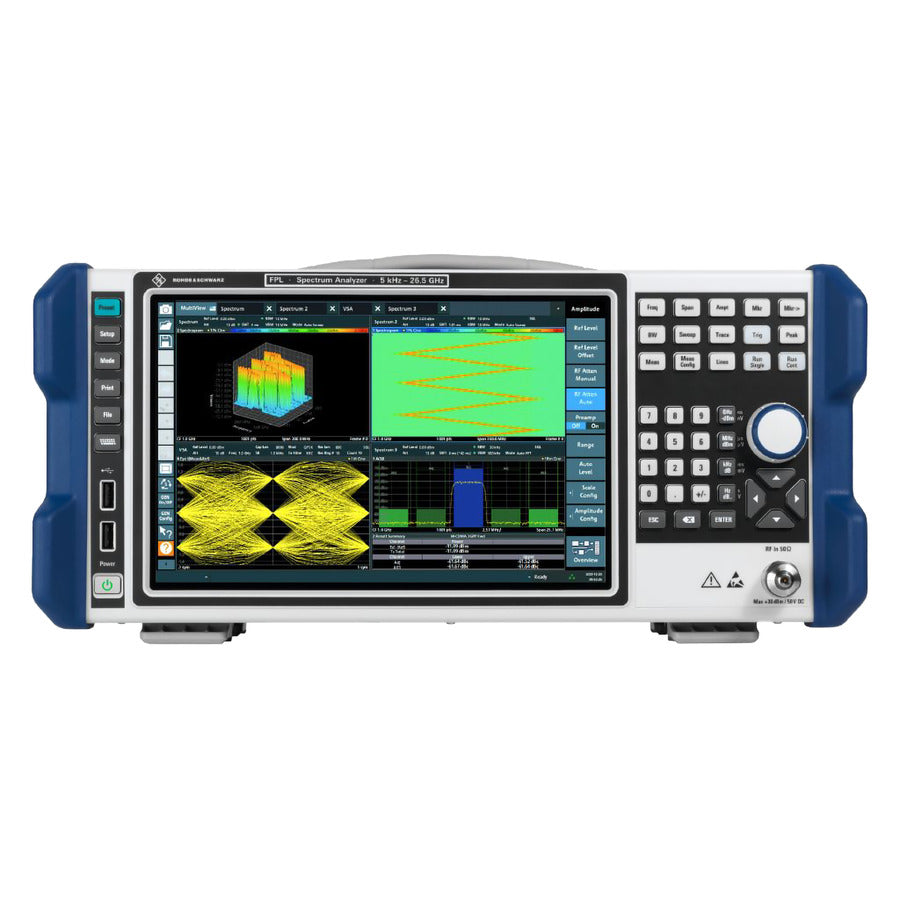

Die Benutzeroberfläche bietet alle Funktionen des leistungsstarken R&S®FSW, wie z. B. mehrere Registerkarten, verschiedene Ansichten mit Sequenzer und flexible Anordnung der Ergebnisdarstellung. Der Touchscreen unterstützt Wisch- und Zoomgesten. Mit einem Finger lässt sich die Mittenfrequenz oder der Referenzpegel anpassen. Zwei-Finger-Gesten verändern den angezeigten Bereich oder Pegelbereich. Alle Informationen werden auf einem 10,1-Zoll-Bildschirm mit einer Auflösung von 1280 x 800 Pixeln angezeigt.
Vollständig tragbar

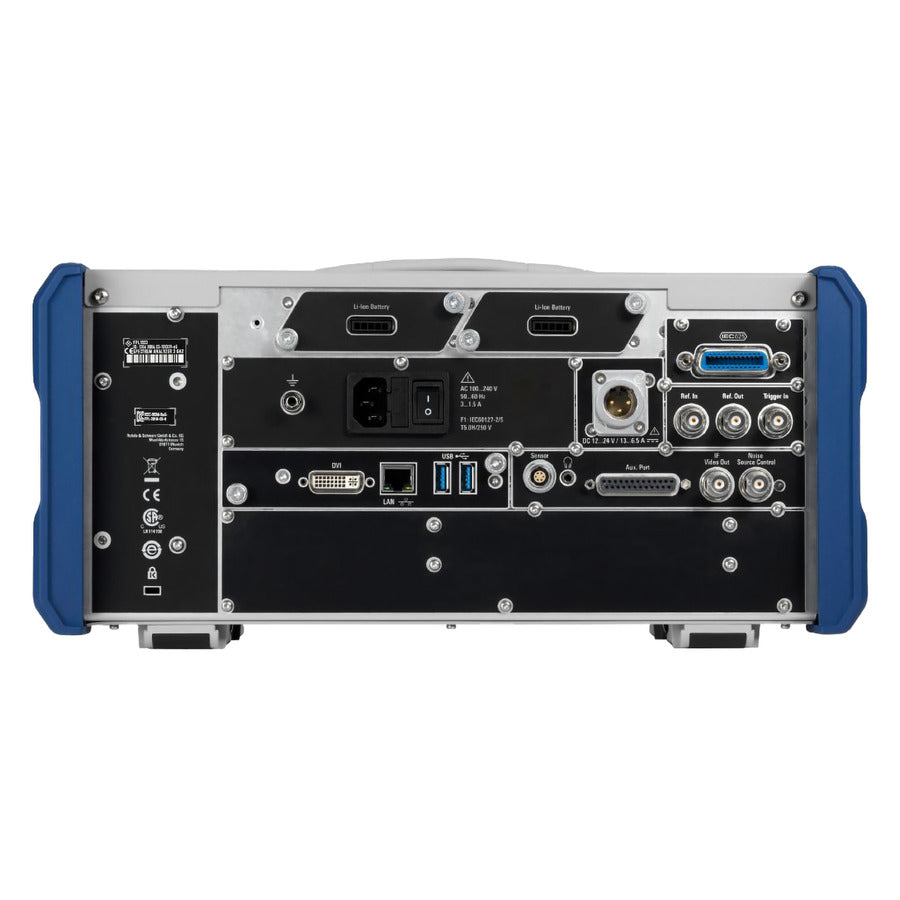

Das FPL1000 ist ein vollständig portables Gerät, da es nur 6 kg wiegt und über einen Tragegriff verfügt. Der interne Akku (Option FPL1-B31) ermöglicht einen dreistündigen Betrieb. Der Akkupack besteht aus zwei Akkus, sodass ein Akkuwechsel im laufenden Betrieb möglich ist. Das Ladegerät R&S®FSV-B34 lädt die Akkus des FPL1000 bei Bedarf auch extern. Ansonsten werden die Akkus über den standardmäßigen Netzanschluss oder den optionalen 12/24-V-Anschluss geladen. Mit der optionalen 12/24-V-Stromversorgung FPL1-B30 kann das FPL1000 im Fahrzeug über die 12-V-Steckdose betrieben werden. Eine gepolsterte Transporttasche FPL1-Z2 ist ebenfalls erhältlich. Sie verfügt über Belüftungsschlitze und eine transparente Abdeckung und ermöglicht den Betrieb des Geräts in der Tasche. Für Messungen, bei denen das Gerät getragen werden muss, wie z. B. bei der Störungssuche, kann die Transporttasche mit dem Gerät darin mithilfe des optionalen Schultergurts FPL1-Z3 transportiert werden.
Der Spektrumanalysator FPL1000 eignet sich gut für den Einsatz in Forschung, Ausbildung, Service und Wartung, allgemeiner Signalanalyse und Demodulation, grundlegenden Funktionstests und EMV-Fehlerbehebung in Forschung und Entwicklung, IoT (Internet der Dinge) Forschung und Entwicklung, Verifizierung und Produktion sowie automatisierten Test- oder Überwachungssystemen.
