TestEquity arbeitet eng mit Rohde & Schwarz zusammen, um Ingenieuren, Herstellern und Forschungseinrichtungen zuverlässige Test- und Messlösungen für Design, Validierung, Produktion und Service zu bieten. Unser Team vereint technisches Fachwissen mit praxisnaher Anwendungsunterstützung, damit Sie die richtigen Geräte für Ihre Anforderungen auswählen können – ob im Bereich HF, drahtlose Kommunikation, Luft- und Raumfahrt, Verteidigung, Elektronik oder Bildung.

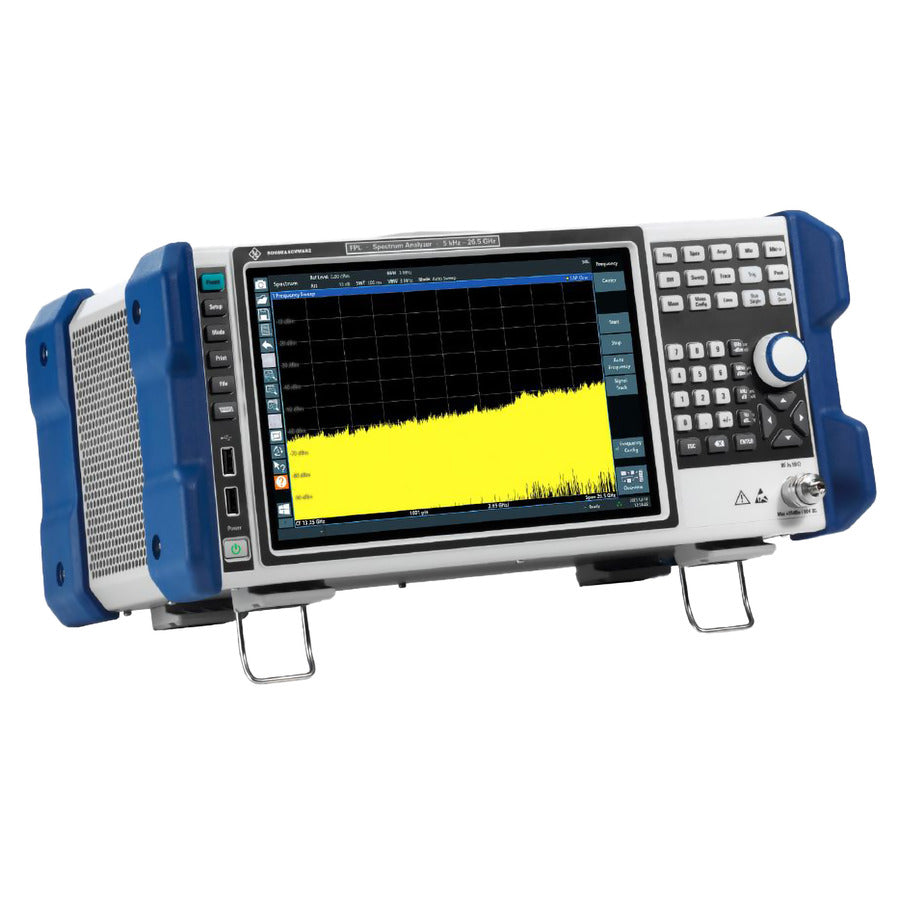

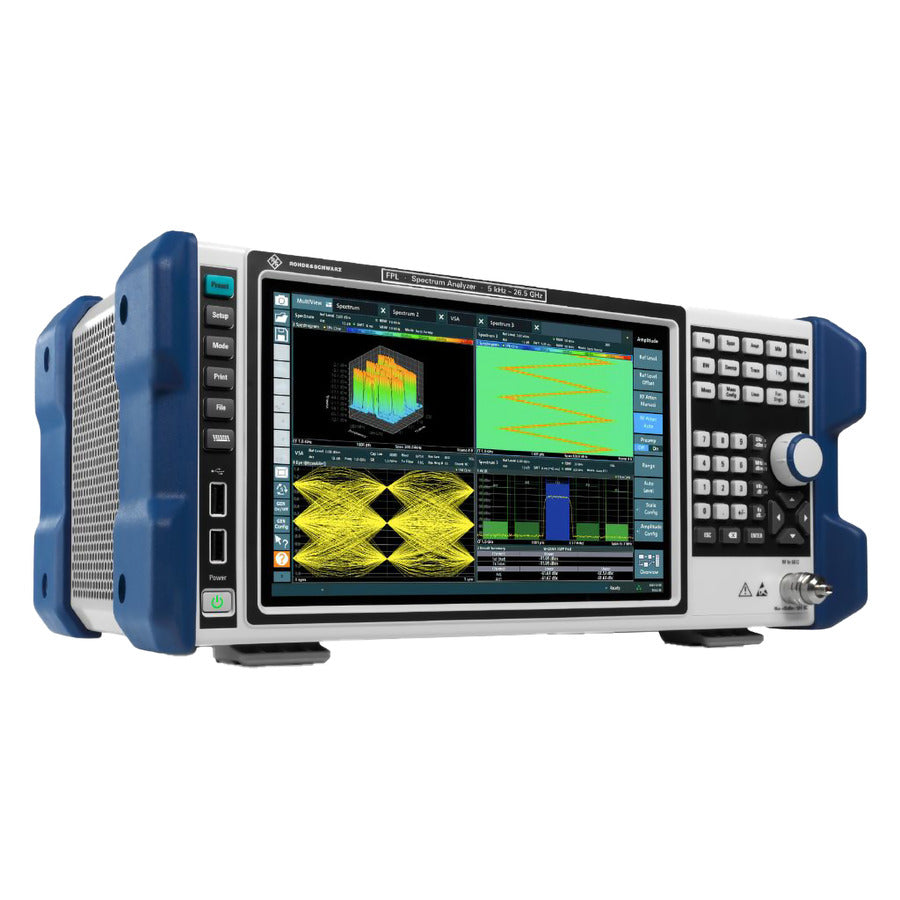

In einem HF-Labor ist die R&S FPL1000-Familie ebenso unverzichtbar wie ein Oszilloskop oder Multimeter. Sie ist ein einziges Instrument für vielfältige Messaufgaben. Sie eignet sich für die Spektrumanalyse sowie für hochpräzise Leistungsmessungen an Leistungssensoren und die Analyse analoger und digital modulierter Signale.
Frequenzbereich 5 kHz bis 3 GHz
SSB-Phasenrauschen: typ. –108 dBc (1 Hz) bei 10 kHz
DANL mit Vorverstärker: typ. –163 dBm von 10 MHz bis 2 GHz
Leichtgewicht und kleiner Platzbedarf
40 MHz Analysebandbreite (optional)
FPL1003 Spektrumanalysator

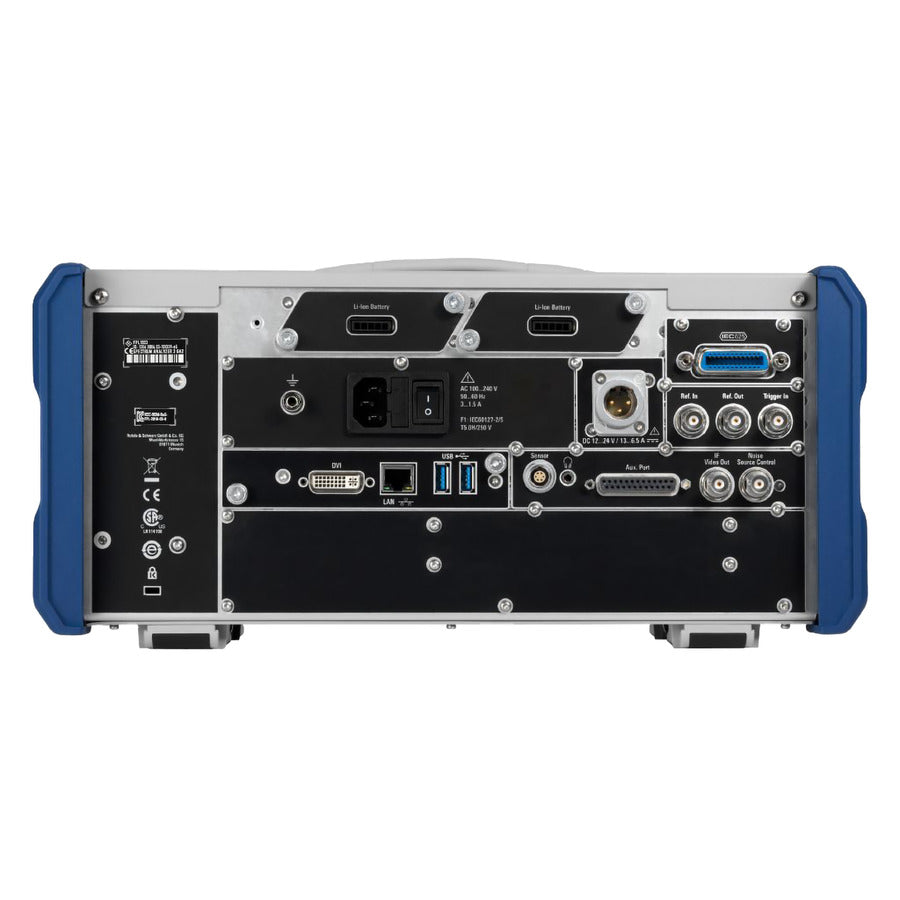

FPL1-B5 Zusätzliche Schnittstellen: Diese Option fügt Schnittstellen für Videoausgang, ZF-Ausgang, Rauschquellensteuerung, AUX-Anschluss und einen Anschluss für NRP-Leistungssensoren hinzu.
FPL1-B9 Interner Generator: Diese Option bietet eine interne CW-Quelle und einen Tracking-Generator zur schnellen und einfachen Messung von Frequenzgang, Filtern und Dämpfung. Die n-dB-Markierung bestimmt per Knopfdruck die 3-dB-Bandbreite eines Bandpassfilters.
FPL1-B22 HF-Vorverstärker: Diese Option erweitert den Empfindlichkeitsbereich. Dank hoher Empfindlichkeit und geringem Phasenrauschen können selbst kleine Signale in der Nähe des Trägers analysiert werden.
FPL1-K54 EMI-Messanwendung: Diese optionale Messanwendung erweitert den R&S FPL Signal- und Spektrumanalysator um EMI-Diagnosefunktionen.
Ihr Vorteil |
Merkmale |
|---|---|
Ein Instrument für vielfältige Aufgaben |
- Spektralanalyse - Stromzähler - Analyse analoger und digitaler Signale |
Mehr Platz auf Ihrem Prüfstand |
- Geringster Platzbedarf in seiner Klasse (Tiefe von nur 23,5 cm) |
Portabilität |
- Tragegriff und geringes Gewicht - Optionaler Akku für über 3 Stunden Betrieb - Optionales 12 V/24 V Gleichstromnetzteil |
Der Spektrumanalysator der R&S FPL1000-Serie eignet sich für Spektralmessungen, hochpräzise Leistungsmessungen mit Leistungssensoren sowie die Analyse analoger und digital modulierter Signale. Die FPL1000-Serie unterstützt gängige Spektrummessungen wie Frequenzdurchlauf und Nulldurchgangsmessung, ACLR, C/N, C/N0, OBW, harmonische Verzerrung, TOI und zahlreiche Markerfunktionen. Für Leistungsmessungen mit Leistungssensoren verwenden Sie die Option FPL1-K9. Für die analoge Demodulation steht die Option FPL1-K7 zur Verfügung. Zur Analyse digital modulierter Signale kann der FPL1000 mit der Software VSE Vector Signal Explorer verwendet werden, die auf dem FPL1000 oder einem externen PC installiert werden kann. Die Optionen VSE-K70 (VSA) und VSE-K106 (NB-IoT) werden vom FPL1000 unterstützt. Für die Verwendung von VSE ist die offizielle VSE-Softwarelizenz mit dem Lizenzdongle FSPC erforderlich. Die Standard-Analysebandbreite beträgt 10 MHz und kann mit dem optionalen FPL1-B40 auf 40 MHz erweitert werden. Software von Drittanbietern wie Matlab kann IQ-Daten vom IQ-Analysator auslesen. Für Rauschzahl- und Verstärkungsmessungen mit einer externen Rauschquelle bietet R&S die Option FPL1-K30 an.
Die analoge Leistung der FPL1000-Serie ist vergleichbar mit der des R&S FSV. Die FPL1000 zeichnet sich durch ein Phasenrauschen von –108 dBc (1 Hz) bei 10 kHz Offset (1 GHz Trägerfrequenz), einen Intercept-Punkt dritter Ordnung von +20 dBm, eine Auflösungsbandbreite von 1 Hz bis 10 MHz und einen angezeigten durchschnittlichen Rauschpegel von –167 dBm aus. Optional ist für die FPL1000 ein Vorverstärker mit 20 dB Verstärkung (Option FPL1-B22) sowie optionale 1-dB-Dämpfungsglieder (FPL1-B25) erhältlich, um den nutzbaren Dynamikbereich und die Empfindlichkeit zu erweitern. Die spezifizierte geringe Störanfälligkeit von –70 dBc bis 10 MHz Offset und sogar –80 dBc bei höheren Offsets ist in dieser Klasse einzigartig.

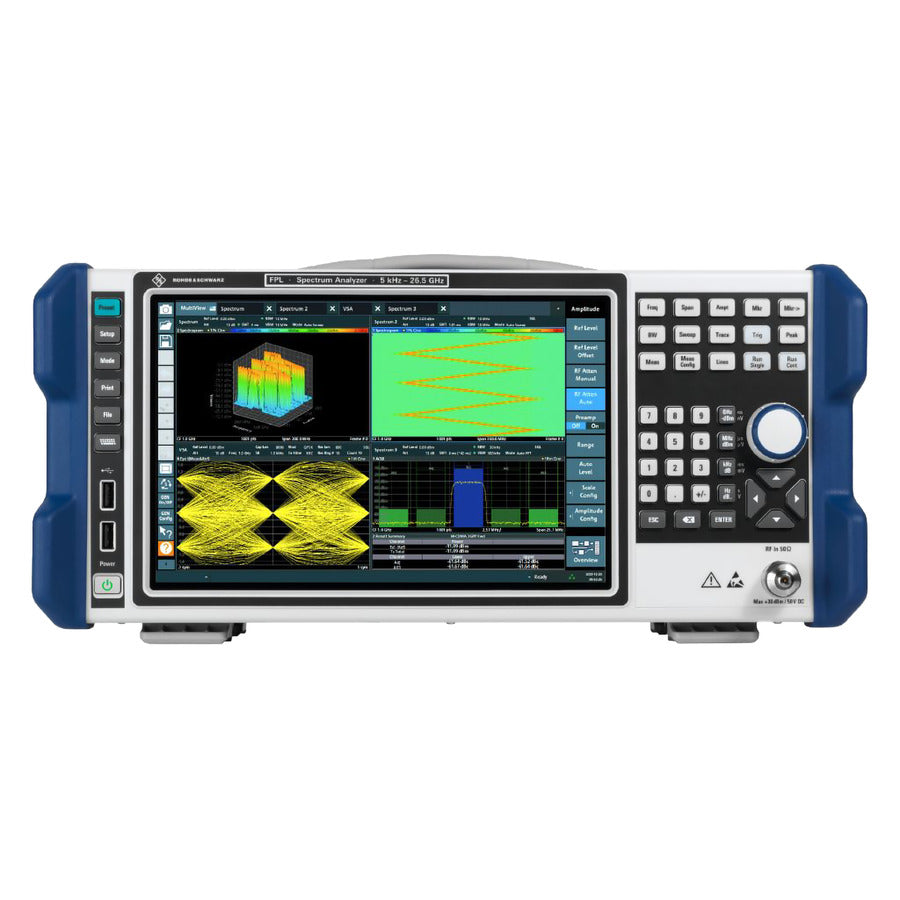

Die Benutzeroberfläche bietet alle Funktionen des leistungsstarken R&S FSW, wie z. B. mehrere Tabs, verschiedene Ansichten mit Sequenzer und flexible Anordnung der Ergebnisdarstellung. Der Touchscreen unterstützt Wisch- und Zoomgesten. Mit einem Finger lässt sich die Mittenfrequenz oder der Referenzpegel anpassen. Zwei-Finger-Gesten verändern den angezeigten Bereich oder Pegel. Die Anzeige erfolgt auf einem 10,1-Zoll-Bildschirm mit einer Auflösung von 1280 x 800 Pixeln.
Die FPL1000-Serie ist ein vollständig portables Messgerät, da sie nur 6 kg wiegt und über einen Tragegriff verfügt. Der interne Akku (Option FPL1-B31) ermöglicht einen dreistündigen Betrieb. Der Akkupack besteht aus zwei Akkus, sodass ein Akkuwechsel im laufenden Betrieb möglich ist. Das Ladegerät R&S FSV-B34 lädt die Akkus der FPL1000 bei Bedarf auch extern. Ansonsten werden die Akkus über den standardmäßigen Netzanschluss oder den optionalen 12/24-V-Anschluss geladen. Mit der optionalen 12/24-V-Stromversorgung FPL1-B30 kann die FPL1000 im Fahrzeug über die 12-V-Steckdose betrieben werden. Eine gepolsterte Transporttasche FPL1-Z2 ist ebenfalls erhältlich. Sie verfügt über Belüftungsschlitze und eine transparente Abdeckung und ermöglicht den Betrieb des Messgeräts in der Tasche. Für Messungen, bei denen das Messgerät getragen werden muss, wie z. B. bei der Störungssuche, kann die Transporttasche mit dem Messgerät darin mithilfe des optionalen Schultergurts FPL1-Z3 transportiert werden.
Der Spektrumanalysator der FPL1000-Serie eignet sich gut für den Einsatz in Forschung, Ausbildung, Service und Wartung, allgemeiner Signalanalyse und Demodulation, grundlegenden Funktionstests und EMV-Fehlerbehebung in Forschung und Entwicklung, IoT (Internet der Dinge) Forschung und Entwicklung, Verifizierung und Produktion sowie automatisierten Test- oder Überwachungssystemen.
FPL1003 Spektrumanalysator
Stromkabel
Kurzanleitung
