TestEquity arbeitet eng mit Rohde & Schwarz zusammen, um Ingenieuren, Herstellern und Forschungseinrichtungen zuverlässige Test- und Messlösungen für Design, Validierung, Produktion und Service zu bieten. Unser Team vereint technisches Fachwissen mit praxisnaher Anwendungsunterstützung, damit Sie die richtigen Geräte für Ihre Anforderungen auswählen können – ob im Bereich HF, drahtlose Kommunikation, Luft- und Raumfahrt, Verteidigung, Elektronik oder Bildung.

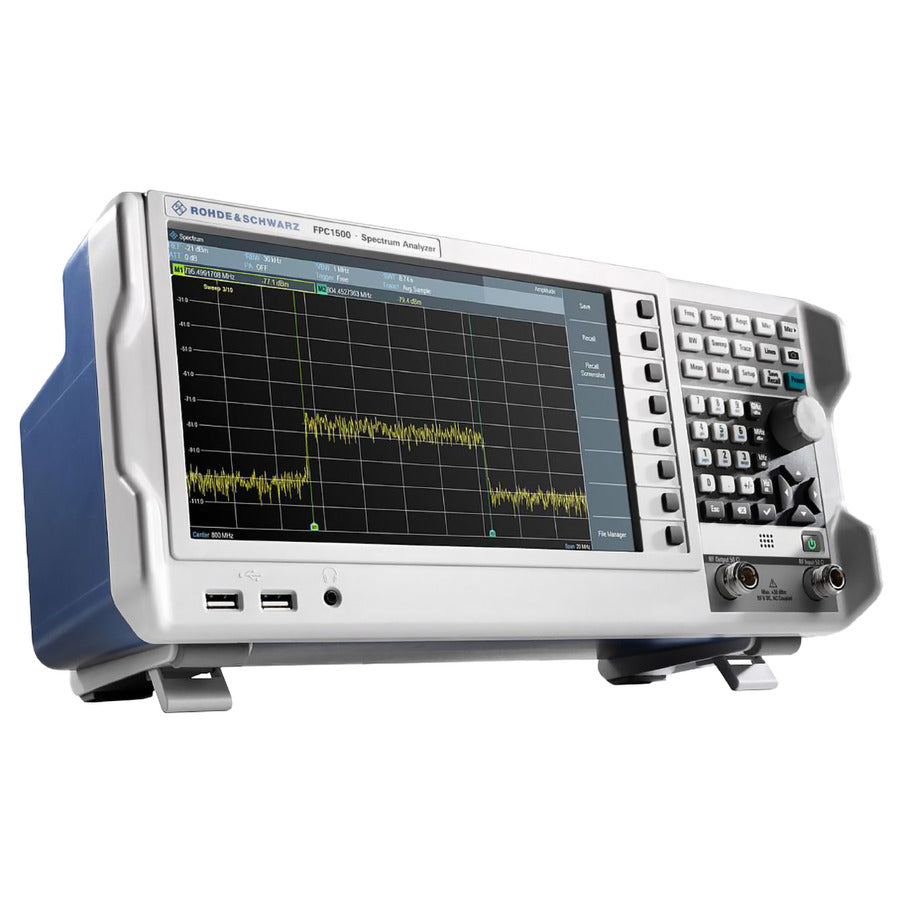

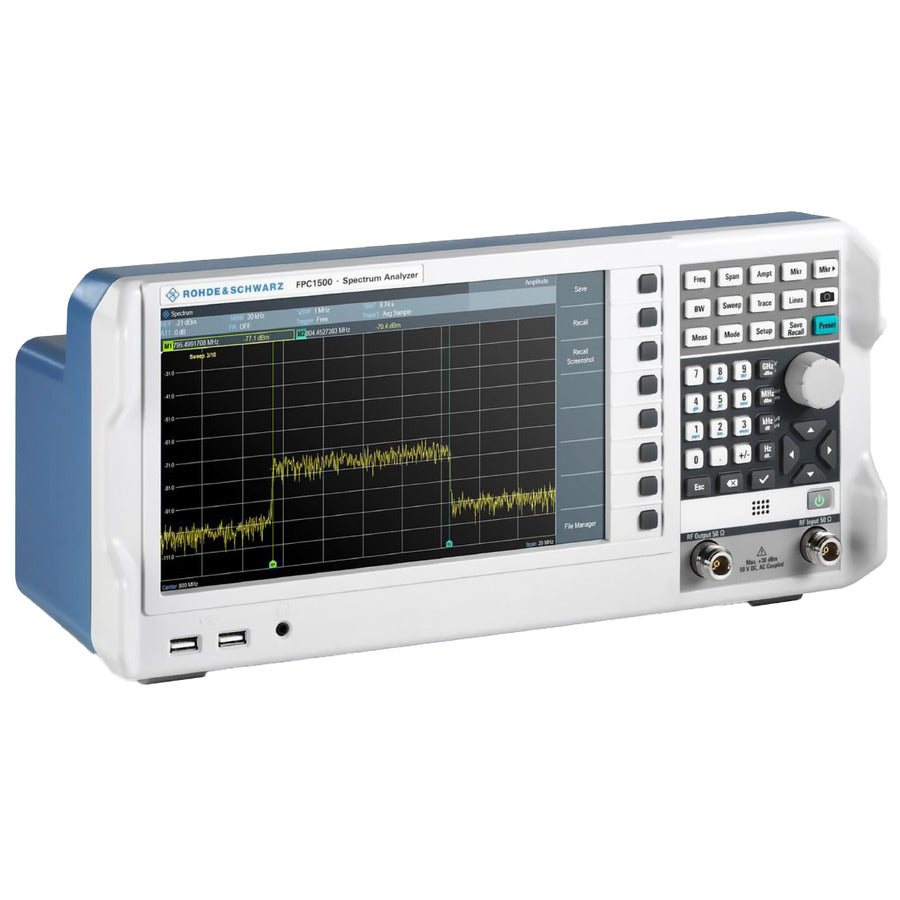

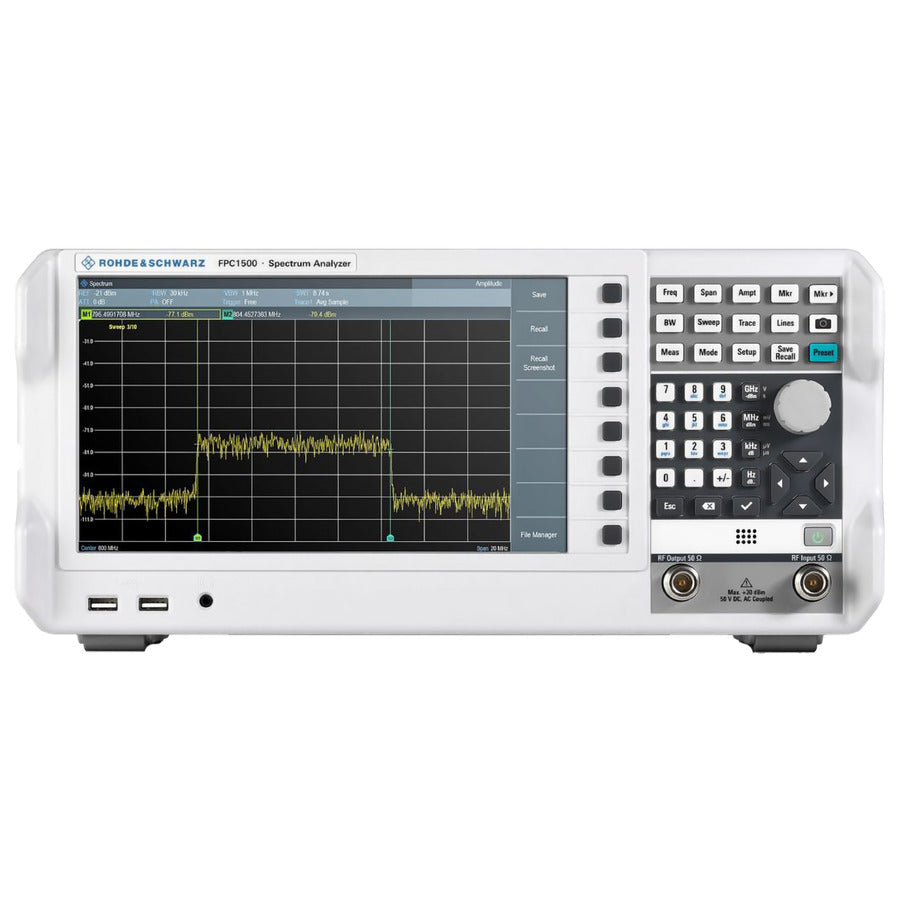

Herausragende Qualität und Innovation müssen nicht teuer sein. Der R&S FPC Spektrumanalysator bietet unübertroffene Leistung zu einem erschwinglichen Preis. Er wurde in Deutschland entwickelt und erfüllt dieselben Qualitätsstandards wie High-End-Geräte.
Frequenzbereich von 5 kHz bis 1 GHz
10,1" WXGA-Display (1366 × 768 Pixel) – größtes und hochauflösendstes Display seiner Klasse
Tracking-Generator und unabhängiger CW-Signalgenerator
Eingebaute VSWR-Brücke
Ein-Port-Vektornetzwerkanalysator mit Smith-Diagramm-Anzeige
Modelle |
Frequenzbereich |
Phasenrauschen |
DANL @ 1 GHz |
Instrumententyp |
|---|---|---|---|---|
R&S FPC1000 |
5 kHz-1/2/3 GHz |
< –92dBc (1Hz) (f=500 MHz, 30kHz Offset) |
<–158 dBm/Hz FPC–B22 |
Spektrumanalysator |
R&S FPC1500 |
5 kHz-1/2/3 GHz |
< –92dBc (1Hz) (f=500 MHz, 30kHz Offset) |
<–158 dBm/Hz FPC–B22 |
Spektrumanalysator TG, VNA |
Die R&S FPC ist dank der einzigartigen Rohde & Schwarz-Upgrades zukunftssicher. Das Basisgerät deckt einen Frequenzbereich von 5 kHz bis 1 GHz ab, und per Tastencode aktivierbare Upgrades sind verfügbar. Die R&S FPC lässt sich mit einem Software-Tastencode aktualisieren. Alle Optionen sind vorinstalliert und können vom Benutzer aktiviert werden. Die einzigartigen Rohde & Schwarz-Upgrades machen eine zusätzliche Kalibrierung überflüssig.
Der R&S FPC verfügt über das größte und hochauflösendste Display aller Spektrumanalysatoren der Einstiegsklasse. Mehr horizontale und vertikale Displayfläche sowie eine höhere Auflösung ermöglichen eine detailliertere Darstellung des Signals in beispielloser Klarheit. Das erstklassige Display des R&S FPC visualisiert die herausragende Messqualität des Signals.
Einfache und intuitive Bedienelemente revolutionieren die Branche. Der R&S FPC lässt sich über USB, Ethernet oder WLAN mit den Fernsteuerungsplattformen R&S InstrumentView und R&S MobileView verbinden. R&S InstrumentView (PC-Software) und R&S MobileView (iOS-/Android-App) sind leistungsstarke All-in-One-Fernsteuerungsanwendungen, die im Lieferumfang des R&S FPC enthalten sind.
Dank seiner einzigartigen Konstruktion mit interner VSWR-Brücke ermöglicht das R&S FPC1500 Vektorreflexionsmessungen mit nur einem Port. Diese Funktion erlaubt Impedanzmessungen an HF-Antennen oder HF-Schaltungen mithilfe der Smith-Diagramm-Anzeige oder Fehlerortungsmessungen zur Lokalisierung von Fehlerstellen in langen HF-Kabeln.
In der Hochfrequenztechnik müssen häufig passive oder aktive HF-Schaltungen geprüft werden, die keine eigenen HF-Signale erzeugen, wie z. B. Verstärker, Filter oder HF-Kabel. Ein einfacher Spektrumanalysator reicht hierfür nicht aus; ein Signalgenerator ist erforderlich. Der R&S FPC1500 verfügt über eine Tracking-Generator-Funktion zur Messung von Übertragungen in HF-Filtern und für allgemeine Frequenzgangmessungen.
Der R&S FPC1500 verfügt über eine integrierte Signalquelle mit unabhängigem Betriebsmodus. Dank dieser einzigartigen Funktion kann der R&S FPC1500 als Dauerstrichgenerator (CW) eingesetzt werden. Die Quelle kann als LO-Signal für Mischermessungen oder als Eingangssignal für Verstärkungsmessungen verwendet werden.
Gängige digitale Modulationsformate finden in vielen Anwendungen Verwendung, beispielsweise in der Nahfeldkommunikation (NFC). Der R&S FPC unterstützt sowohl ASK- als auch FSK-Analyse. Die digitalen Modulationsanzeigen umfassen Trace, Augendiagramm, Modulationsfehler und Symbolanalyse. Spezielle Konfigurationsvoreinstellungen für Bluetooth Low Energy (Bluetooth LE) und Reifendruckkontrollsysteme (TPMS) sind ebenfalls verfügbar. Demoduliertes Audio wird über den integrierten Lautsprecher oder die Kopfhörerbuchse wiedergegeben.

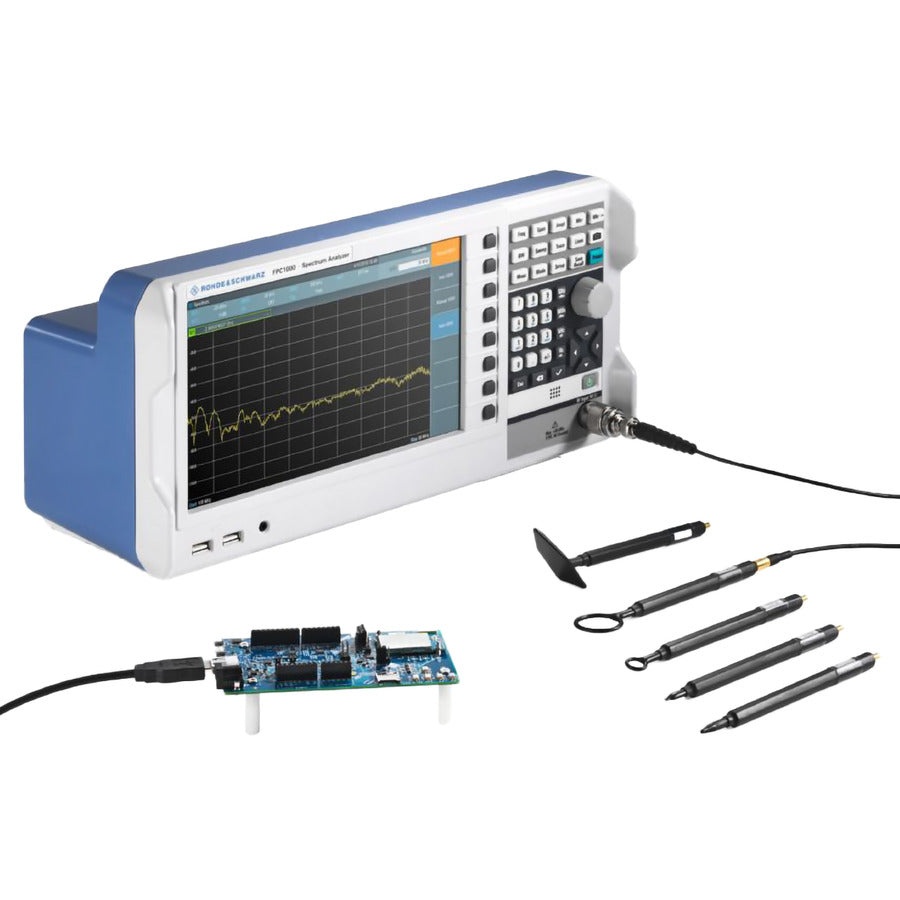

Das R&S FPC verfügt über den Empfängermodus R&S FPC-K43 zur EMV-Fehlerbehebung an Leiterplatten, integrierten Schaltungen oder Kabelschirmungen. Der Vorverstärker R&S FPC-B22 kompensiert die Kopplungsverluste der Messspitzen und erhöht die Empfindlichkeit für die Erkennung schwacher Störsignale. Das kostengünstige und dennoch leistungsstarke R&S®FPC analysiert und lokalisiert Störquellen bereits während der Entwicklung.
Der R&S FPC Spektrumanalysator ist ideal für Labore, in denen Studierende die Grundlagen der Hochfrequenztechnik erlernen. Er vereint ein benutzerfreundliches Konzept mit modernster Technologie – und das zu einem erschwinglichen Preis. Der große, hochauflösende 10,1-Zoll-Bildschirm zeigt jedes Signal-Detail an, und mehrere Studierende können sich ein Gerät teilen. Mit der kostenlosen Fernsteuerungssoftware können Dozenten die Studierenden aus der Ferne unterstützen oder deren Arbeit überwachen.
FPC1500 Spektrumanalysator
Stromkabel
USB-Kabel zur Verbindung mit dem PC
