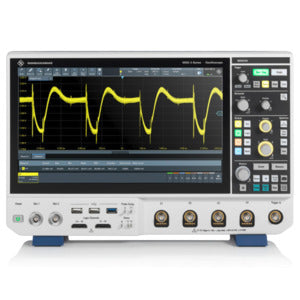

Rohde & Schwarz MXO44-BNDL Oszilloskop-Set, 4 Kanäle, 1,5 GHz, 800 Mpts, 5 GS/s, MXO 4-Serie

Rohde & Schwarz MXO 4 Serie – MXO44-BNDL Oszilloskop-Paket

Die R&S MXO 4 Serie ist die erste einer neuen Generation von Oszilloskopen, die sich sowohl durch Leistung als auch durch ihren Wert auszeichnet. Die Geräte bieten einen einmaligen technischen Durchbruch für beschleunigte Einblicke.

Sie verfügen über die weltweit schnellste Echtzeit-Aktualisierungsrate von 4,5 Millionen Wellenformen/s, was bedeutet, dass Ingenieure mehr seltene Ereignisse sehen können als mit jedem anderen Gerät. Der 12-Bit-ADC in der R&S MXO 4 Serie hat die 16-fache Auflösung herkömmlicher 8-Bit-Oszilloskope bei allen Abtastraten für präzisere Messungen ohne Kompromisse. Ein standardmäßiger 400 Mpoint Erfassungsspeicher auf allen vier Kanälen und ein optionaler 800 Mpoint Interleaved-Speicher bieten dem Gerät bis zu 100-mal mehr Standardspeicher als vergleichbare Instrumente.

Wichtige Fakten (MXO44):

• 1,5 GHz Bandbreite

• 4 Kanäle

• Abtastrate bis zu 5 GSample/s

• 800 Mpoints Speicher pro Kanal

• 12-Bit ADC bei allen Abtastraten

• 18-Bit-Architektur mit HD-Modus

• Präziser digitaler Trigger

Lieferumfang des Pakets (MXO44-BNDL):

• MXO44 Digitaloszilloskop, 4 Kanäle, 200MHz

• MXO4-B2415 1,5GHz Bandbreiten-Upgrade

• MXO4-B6 Arbiträrwellenformgenerator

• MXO4-B108 Speicher-Upgrade 800Mpts

• MXO4-K12 Jitter-Analyse

• MXO4-K31 Leistungsanalyse

• MXO4-K36 Frequenzganganalyse

• MXO4-K500 Busanalyse

• Serieller Trigger & Decodierung:

  • MXO4-K510: I2C, SPI, UART/RS-232 RS-422 / RS-485, Quad-SPI, Custom NRZ

  • MXO4-K520: CAN, CAN-FD, CAN-XL, LIN, SENT

  • MXO4-K530: ARINC-429, MIL-STD-1553, SpaceWire

  • MXO4-K550: SPMI, RFFE, I3C

  • MXO4-K560: 10BASE-T1S

12-Bit-ADC auch bei schnellsten Abtastraten

Alle Oszilloskope der MXO 4 Serie verfügen über einen 12-Bit-ADC. Die vertikale 12-Bit-Auflösung liefert 4096 Quantisierungsstufen für präzise vertikale Abtastung. Dies ist eine 16-fache Verbesserung gegenüber 8-Bit-ADCs. Der ADC bleibt immer im 12-Bit-Modus, selbst bei den schnellsten Abtastraten.

Tiefer Speicher als Versicherung

Nach Bandbreite und Abtastrate ist die Speichertiefe das wichtigste Attribut, das die Fähigkeit eines Oszilloskops bestimmt, eine große Bandbreite von Fehlerbehebungsaufgaben zu bewältigen. Mehr Erfassungsspeicher ermöglicht es Oszilloskopen, mehr Zeit zu erfassen. Mehr Speicher ermöglicht es Oszilloskopen, die maximale Abtastrate und Bandbreite auch bei langsameren Zeitbasiseinstellungen beizubehalten.

Überlegene Benutzerfreundlichkeit

Erweiterte Bedienbarkeit, einfache Dokumentation, schnelle Fernsteuerung

1. Symbolleiste

2. Hauptmenü

3. Tasten

4. SmartGrid-Funktion

5. Signalbalken

6. Box-Design

7. Suchfeld

Im Lieferumfang enthalten:

• R&S MXO44 Oszilloskop

  • Anwendungspaket

• 700 MHz 10X Passivsonde - 1 pro Kanal.

• Zubehörtasche

• Kurzanleitung

• Netzkabel
