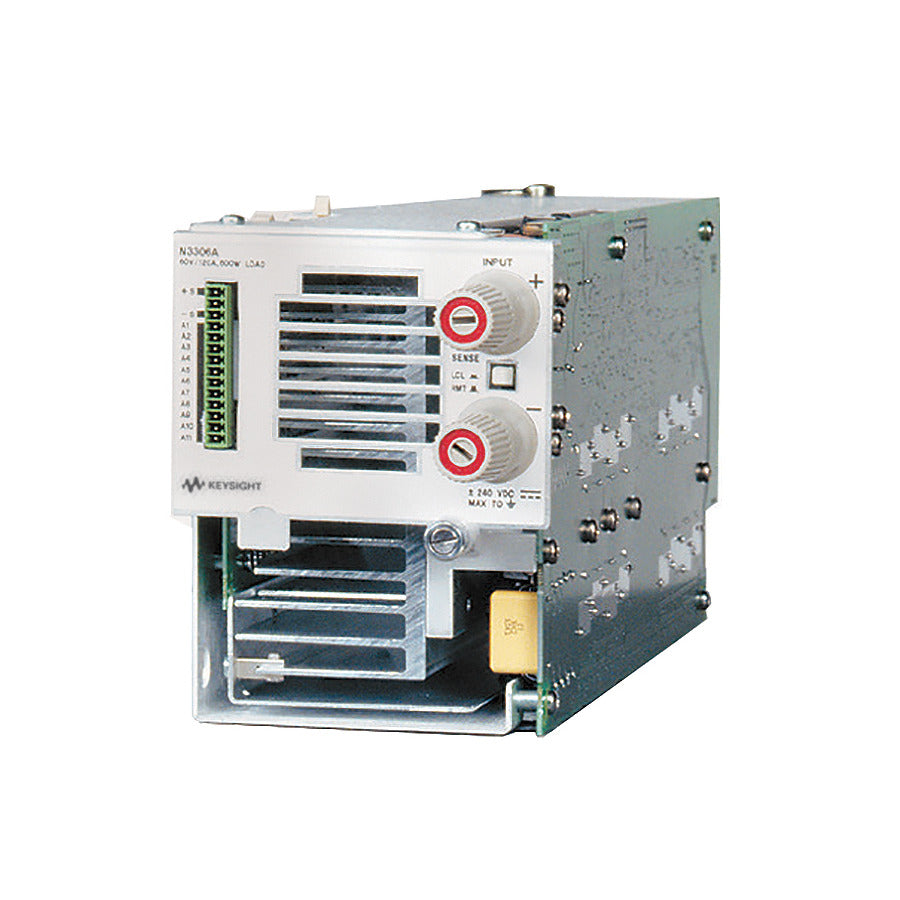

Keysight N3306A DC Elektronische Last, 60V, 120A, 600W, 2 Steckplätze, N3300 Serie

600 Watt elektronisches Lastmodul
Benötigt zwei Steckplätze

Eingangswerte

• Strom: 0 - 120 A
• Spannung: 0 - 60 V
• Maximale Leistung: 600 W

Konstantstrommodus

• Niedriger Bereich/Hoher Bereich: 12 A/120 A
• Regulierung: 10 mA
• Genauigkeit niedriger Bereich: 0,1% + 15 mA
• Genauigkeit hoher Bereich: 0,1% + 37,5 mA

Konstantspannungsmodus

• Niedriger Bereich/Hoher Bereich: 6 V/60 V
• Regulierung: 20 mV
• Genauigkeit niedriger Bereich: 0,1% + 3 mV
• Genauigkeit hoher Bereich: 0,1% + 8 mV

Konstantwiderstandsmodus

• Bereich 1 (I >10% des Nennstroms): 0,017-1 Ω
• Bereich 2 (I >1% des Nennstroms): 0,9-10 Ω
• Bereich 3 (I >0,1% des Nennstroms): 9-100 Ω
• Bereich 4 (I >0,01% des Nennstroms): 90-1000 Ω

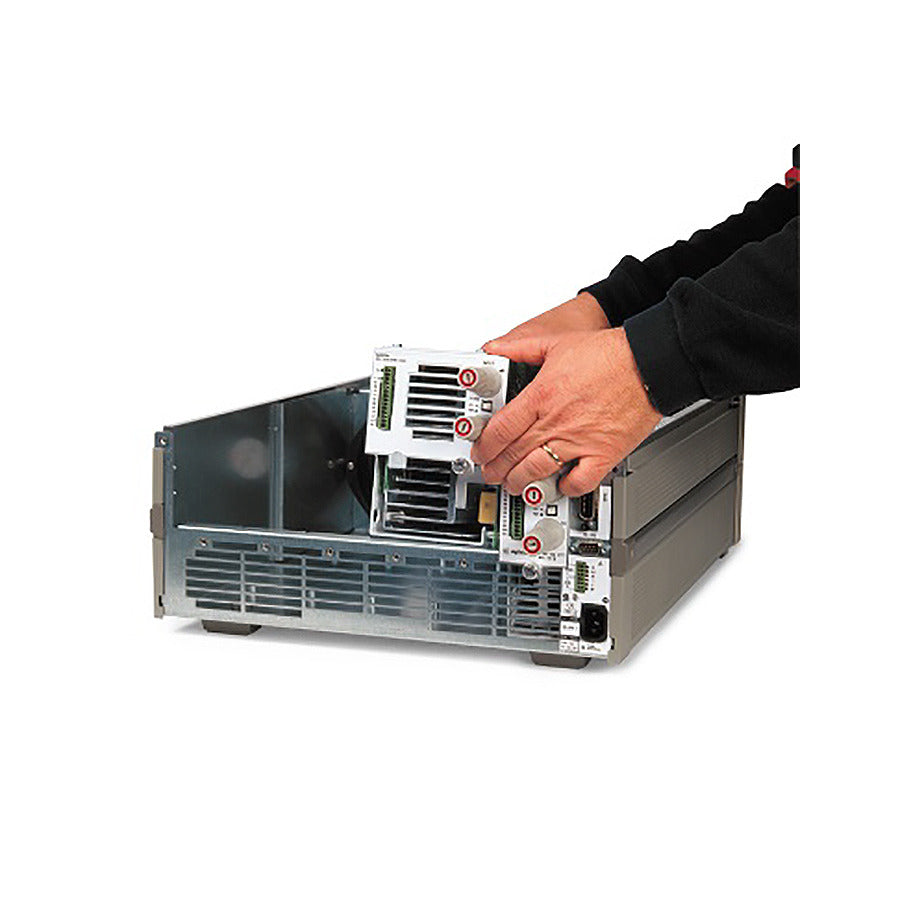

Das Keysight N3306A ist ein elektronisches 600 W (0-120A, 0-60V) Lastmodul zur Verwendung im N3300A oder N3301A Electronic Load Mainframe in Systemanwendungen. Das Lastmodul N3306A ist schnell und präzise, sowohl für die Programmierung im Konstantstrom-, Konstantspannungs- oder Konstantwiderstandsmodus als auch für Spannungs-, Strom- oder Leistungsmessungen. Das N3306A kann auch Wellenformen digitalisieren.

Das Testen von Gleichstromnetzteilen mit mehreren Ausgängen und DC/DC-Wandlern kann sehr zeitaufwändig sein, wenn jeder Ausgang nacheinander getestet werden muss. Wenn Messungen über einen MUX mit einem DMM durchgeführt werden, ist dies der Fall. Mit den integrierten Messfunktionen der elektronischen Lasten N3300A können alle Ausgänge gleichzeitig gemessen werden. Alternativ können mehrere Stromquellen mit einem Ausgang gleichzeitig getestet werden.

Eine einzige GPIB-Adresse ist alles, was Sie für die vollständige Steuerung und das Auslesen des N3306A Lastmoduls innerhalb eines N3300A oder N3301A Mainframes benötigen. Die elektronische Last N3306A bietet einen schnellen Betrieb sowie die genaue Programmierung und das Auslesen, die für DC-Netzteil-Testsysteme mit hohem Volumen erforderlich sind.
