Keysight N3305A DC Elektronische Lastmodul, 2 Steckplätze, 150V, 60A, 500W, 16Bit, N3300 Serie

500 Watt elektronisches Lastmodul
Benötigt zwei Steckplätze

Eingangswerte

• Strom: 0 - 60 A
• Spannung: 0 - 150 V
• Maximale Leistung: 500 W

Konstantstrommodus

• Niedriger Bereich/Hoher Bereich: 6 A/60 A
• Regulierung: 10 mA
• Genauigkeit bei niedrigem Bereich: 0,1% + 7,5 mA
• Genauigkeit bei hohem Bereich: 0,1% + 15 mA

Konstantspannungsmodus

• Niedriger Bereich/Hoher Bereich: 15 V/150 V
• Regulierung: 10 mV
• Genauigkeit bei niedrigem Bereich: 0,1% + 10 mV
• Genauigkeit bei hohem Bereich: 0,1% + 20 mV

Konstantwiderstandsmodus

• Bereich 1 (I >10% des Nennstroms): 0,033-5 Ω
• Bereich 2 (I >1% des Nennstroms): 4,5-50 Ω
• Bereich 3 (I >0,1% des Nennstroms): 45-500 Ω
• Bereich 4 (I >0,01% des Nennstroms): 450-2500 Ω

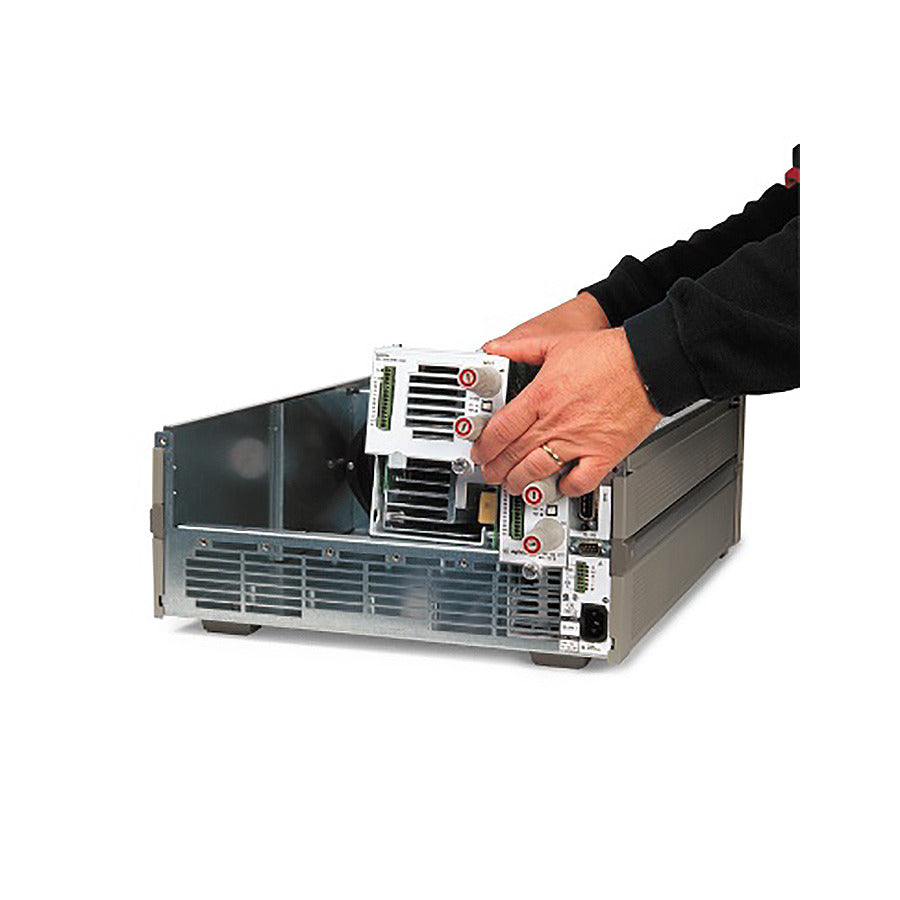

Das Keysight N3305A ist ein 500 W (0-60A, 0-150V) elektronisches Lastmodul zur Verwendung in den Lastrahmen N3300A oder N3301A für Systemanwendungen. Das Lastmodul N3305A ist schnell und präzise, für die Programmierung in Konstantstrom-, Konstantspannungs- oder Konstantwiderstandsmodi oder für Spannungs-, Strom- oder Leistungsmessungen. Das N3305A kann auch Wellenformen digitalisieren.

Das Testen von Gleichstromnetzteilen mit mehreren Ausgängen und Gleichstrom/Gleichstrom-Wandlern kann sehr zeitaufwändig sein, wenn jeder Ausgang sequentiell getestet werden muss. Wenn Messungen über einen MUX mit einem DMM durchgeführt werden, ist dies der Fall. Mit den integrierten Messfunktionen der elektronischen Lasten N3300A können alle Ausgänge gleichzeitig gemessen werden. Alternativ können mehrere einzelne Ausgangsstromquellen gleichzeitig getestet werden.

Eine einzige GPIB-Adresse ist alles, was Sie für die vollständige Steuerung und das Auslesen des N3305A Lastmoduls innerhalb eines einzelnen N3300A- oder N3301A-Mainframes benötigen. Die elektronische Last N3305A bietet schnellen Betrieb und die genaue Programmierung und Rücklesung, die für Hochvolumen-Gleichstromnetzteil-Testsysteme erforderlich ist.
