Keysight N2874A 10:1 1,5 GHz Passiver Oszilloskop-Tastkopf
Merkmale und Spezifikationen
Der passive Tastkopf Keysight N2874A bietet einen Gleichstrombereich von 1,5 GHz und einen Dämpfungsfaktor von 10:1 zur präzisen Messung schneller Flanken in Hochgeschwindigkeitsanwendungen. Dieser Tastkopf benötigt einen 50 Ω Eingang am Oszilloskop.
Ein kompakter Tastkopf-Durchmesser von 2,5 mm, eine niedrige Eingangskapazität und feinrasterige Tastkopfspitzen machen die N2870A-Serie ideal zum Prüfen dicht bestückter IC-Komponenten oder oberflächenmontierter Geräte, die in den heutigen Hochgeschwindigkeits-Digitalanwendungen zum Einsatz kommen.
Die scharfe Tastkopfspitze ist federgelagert, um zu verhindern, dass Ingenieure mit dem Tastkopf vom zu prüfenden Gerät abrutschen. Isolierte IC-Kappen halten die kleine Tastkopfspitze mittig auf dem IC-Pin und verhindern, dass benachbarte Pins kurzgeschlossen werden. Ein standardmäßiger Flachklingen-Masseanschluss und ein selbstklebender Kupfer-Massepad tragen zur Reduzierung der Masseleitung bei und bieten gleichzeitig einen einfachen Zugang zur Masse. Optionale Tastkopfspitzen-Zubehörteile bieten spezielle Funktionen für anspruchsvolle Anwendungen.
Er ist kompatibel mit Keysight InfiniiVision- und Infiniium-Oszilloskopen mit 50 Ω Eingang. Er wird zur Messung von 50 Ω Übertragungsleitungen oder Signalen mit niedriger Quellimpedanz (< 50 Ω) empfohlen.

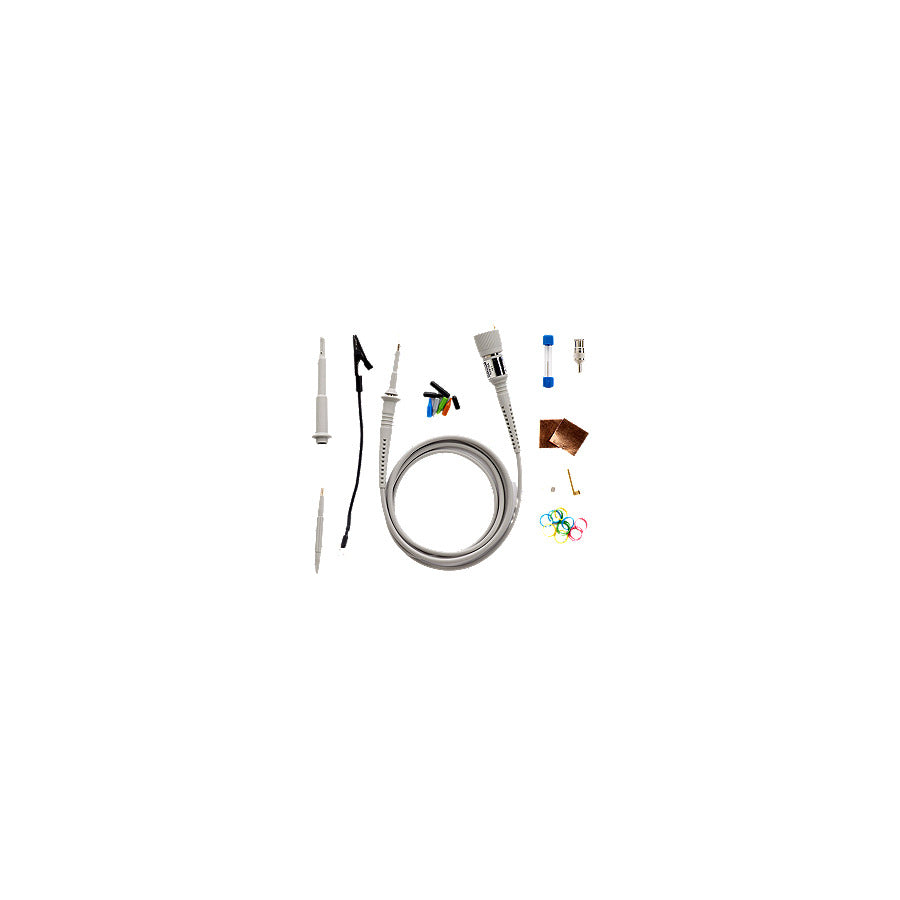

Lieferumfang
