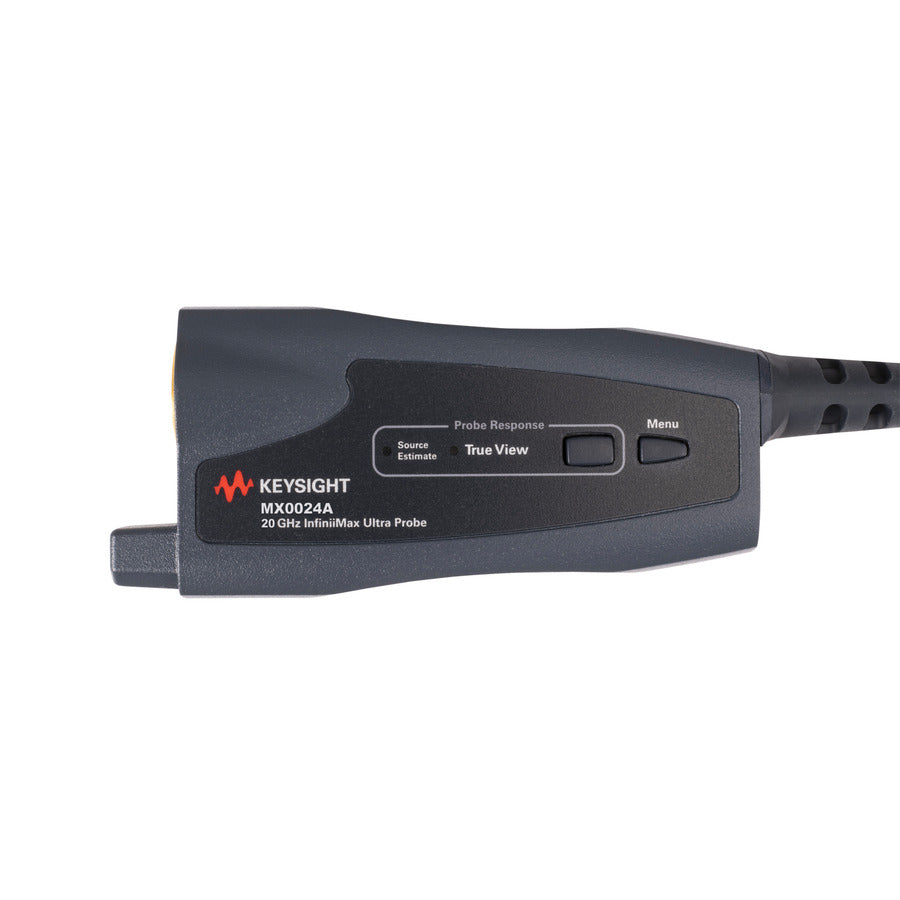

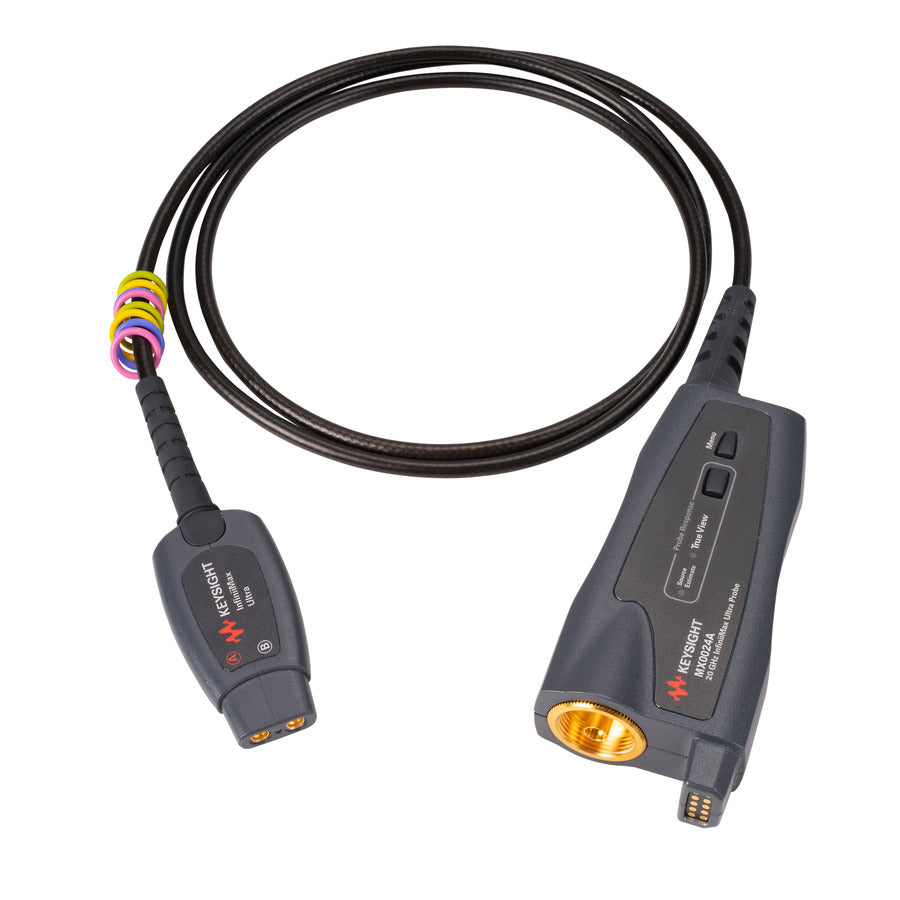

Keysight MX0024A Tastkopfverstärker, 20 GHz, AutoProbe 2 Interface, InfiniiMax Serie

Der MX0024A InfiniiMax Ultra 20 GHz Tastkopfverstärker von Keysight verbessert die Benutzerfreundlichkeit, da Sie differentielle, unsymmetrische und Gleichtaktsignale mit einer einzigen Tastkopfspitze messen können.

HIGHLIGHTS

• Testen und validieren Sie Hochgeschwindigkeitstechnologien mit dem 20 GHz Tastkopfverstärker (AP2).
• Erleben Sie die höchste Eingangsimpedanz bei Mittenbandfrequenzen für geringe Energieabtastung.
• Erhöhen Sie die Testmargen mit der geringsten Signalverschlechterung.
• Tasten Sie kleine Geräte mit dem superflexiblen Mikrotastkopf ab oder wählen Sie aus der größten Vielfalt kompatibler Tastköpfe für Ihre spezifische Anwendung.
• Messen Sie differentielle, unsymmetrische und Gleichtaktsignale mit einer einzigen Tastkopfspitze.
• Verwenden Sie es mit Oszilloskopen der Infiniium UXR-, 90000 X-, Q-, V- und Z-Serien.

Wenn Sie einen Tastkopf verwenden, um Ihr Signal mit Ihrem Oszilloskop zu verbinden, wird dieser Teil des Schaltkreises, der Ihren Test beeinflusst. Ihr Tastkopf verbirgt möglicherweise Signaldetails, belastet Ihr Signal oder verzerrt es. Die InfiniiMax Ultra Series Tastköpfe haben die geringste Belastung für minimale Auswirkungen auf Ihren Schaltkreis. Erhöhen Sie Ihre Testmargen und gewinnen Sie Messsicherheit mit ihrer beispiellosen Genauigkeit. Stellen Sie sicher, dass Ihr gesamtes Messsystem Ihnen hilft, die wahrheitsgetreueste Darstellung Ihres Signals zu sehen.

Diese Tastköpfe weisen das geringste Rauschen und die geringste kapazitive Belastung sowie die geringste Belastung über mehr Frequenzen aufgrund ihres RC-Hochimpedanzprofils auf. Die InfiniiMax Ultra Series unterstützt InfiniiMode und verfügt über einen benutzerdefinierten AC-Kalibrierungsmodus, einen größeren Eingangsspannungsbereich, eine höhere Genauigkeit mit einzigartiger S-Parameter-Charakterisierung, eine geringere kapazitive Belastung, einen größeren Eingangsspannungsbereich, Mikro- / Sockeltastköpfe für die Abtastung kleinerer Dichten und mehr Bandbreiten. Die InfiniiMax Ultra Series verfügt über eine RC-Eingangsimpedanzarchitektur mit der geringsten Belastung und der geringsten Signalverzerrung über den breitesten Frequenzbereich.

InfiniiMax Ultra Tastköpfe verfügen über drei Dämpfungsbereiche – 1:1, 4:1 und 8:1 – die Ihnen eine überragende Rauschleistung und große Spannungsbereiche bieten, während die maximale Bandbreite erhalten bleibt. Der Eingangsbereich konfiguriert sich automatisch je nach Größe des Eingangssignals und der Vertikalskala Ihres Oszilloskops.

Wählen Sie aus den drei flexiblen dynamischen Eingangsbereichen von 600 mVss bei 1:1, 2,5 Vss bei 4:1 und 5 Vss bei 8:1. Mit den InfiniiMax Ultra Series Tastköpfen können Sie klar erkennen und wissen, wann Ihr Design zufriedenstellend ist, Standards einhalten, kleine Geräte einfach abtasten und die Testkomplexität reduzieren.
