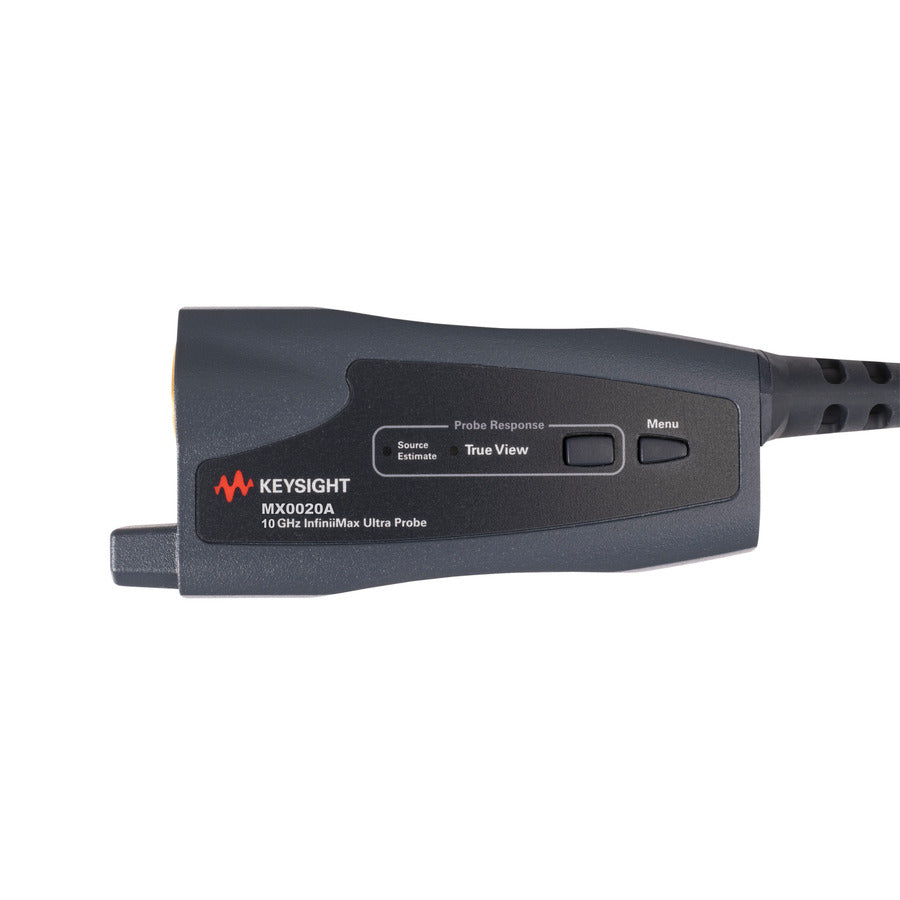

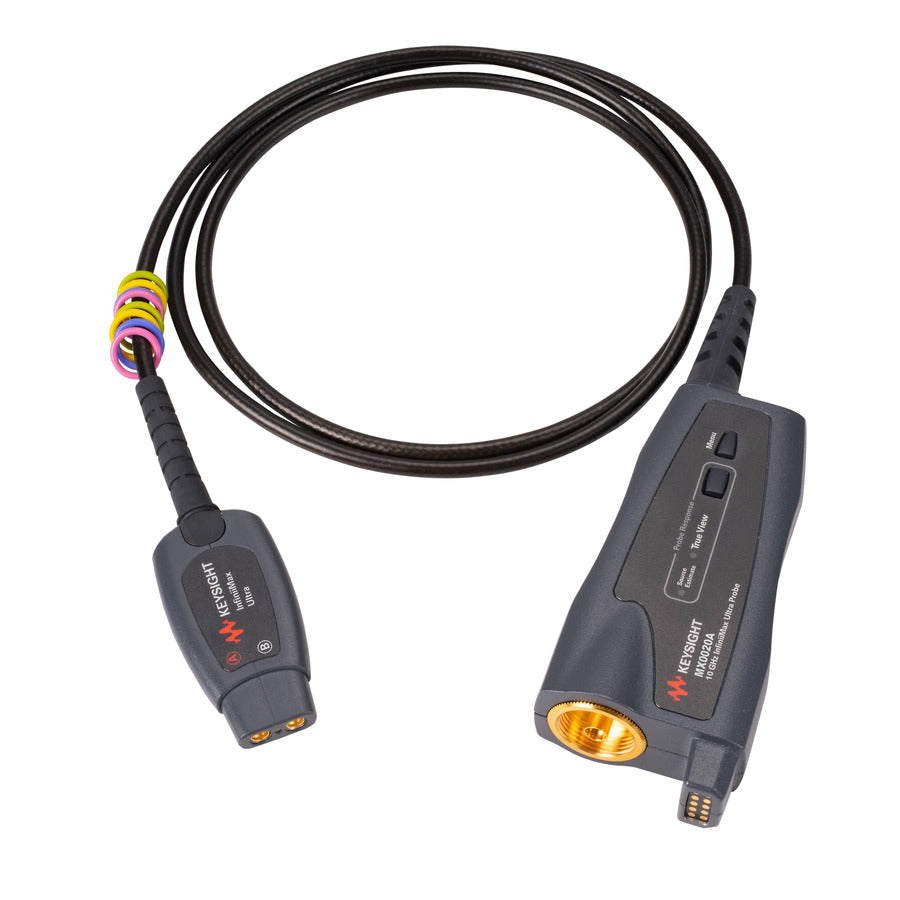

Keysight MX0020A Tastkopfverstärker, 10 GHz, mit AutoProbe 2 Schnittstelle, InfiniiMax Ultra Serie

Der MX0020A InfiniiMax Ultra 10 GHz Tastkopfverstärker von Keysight verbessert die Benutzerfreundlichkeit, da Sie differentielle, einseitige und Gleichtaktsignale mit einer einzigen Tastkopfspitze messen können.

HIGHLIGHTS

• Testen und validieren Sie Hochgeschwindigkeitstechnologien mit dem 10 GHz Tastkopfverstärker (AP2).
• Erleben Sie die höchste Eingangsimpedanz bei Mittenbandfrequenzen für die energiearme Abtastung.
• Erhöhen Sie die Testmargen mit der geringsten Signalverschlechterung.
• Tasten Sie kleine Geräte mit dem superflexiblen Mikrotastkopf ab oder wählen Sie aus der größten Vielfalt kompatibler Tastköpfe für Ihre spezifische Anwendung.
• Messen Sie differentielle, einseitige und Gleichtaktsignale mit einer einzigen Tastkopfspitze.
• Verwendung mit Infiniium UXR-, 90000 X-, Q-, V- und Z-Serien-Oszilloskopen.

Wenn Sie einen Tastkopf verwenden, um Ihr Signal mit Ihrem Oszilloskop zu verbinden, wird dieser Teil des Stromkreises, der Ihren Test beeinflusst. Ihr Tastkopf kann Signaldetails verdecken, Ihr Signal überlasten oder verzerren. Die Tastköpfe der InfiniiMax Ultra Serie haben die geringste Belastung, um den Einfluss auf Ihren Stromkreis zu minimieren. Erhöhen Sie Ihre Testmargen und gewinnen Sie Messsicherheit durch ihre beispiellose Genauigkeit. Stellen Sie sicher, dass Ihr gesamtes Messsystem Ihnen hilft, die wahrheitsgetreueste Darstellung Ihres Signals zu sehen.

Diese Tastköpfe haben das geringste Rauschen und die geringste kapazitive Belastung sowie die geringste Belastung über mehr Frequenzen hinweg aufgrund ihres RC-Hochimpedanzprofils. Die InfiniiMax Ultra Serie unterstützt InfiniiMode und verfügt über einen benutzerdefinierten AC-Kalibrierungsmodus, einen breiteren Eingangsspannungsbereich, höhere Genauigkeit mit einzigartiger S-Parameter-Charakterisierung, geringere kapazitive Belastung, einen breiteren Eingangsspannungsbereich, Mikro-/Sockeltastköpfe für kleinere Dichtemessungen und mehr Bandbreiten. Die InfiniiMax Ultra Serie verfügt über eine RC-Eingangsimpedanzarchitektur mit der geringsten Belastung und der geringsten Signalverzerrung über den breitesten Frequenzbereich.

InfiniiMax Ultra-Tastköpfe haben drei Dämpfungsbereiche – 1:1, 4:1 und 8:1 – was Ihnen eine überragende Rauschleistung und große Spannungsbereiche bietet, während die maximale Bandbreite erhalten bleibt. Der Eingangsbereich wird automatisch konfiguriert, abhängig von der Größe des Eingangssignals und der vertikalen Skala Ihres Oszilloskops.

Wählen Sie aus den drei flexiblen dynamischen Eingangsbereichen von 600 mVss bei 1:1, 2,5 Vss bei 4:1 und 5 Vss bei 8:1. Sehen und wissen Sie klar, wann Ihr Design zufriedenstellend ist, halten Sie die Standards ein, tasten Sie kleine Geräte einfach ab und reduzieren Sie die Testkomplexität mit den InfiniiMax Ultra Series Tastköpfen.
