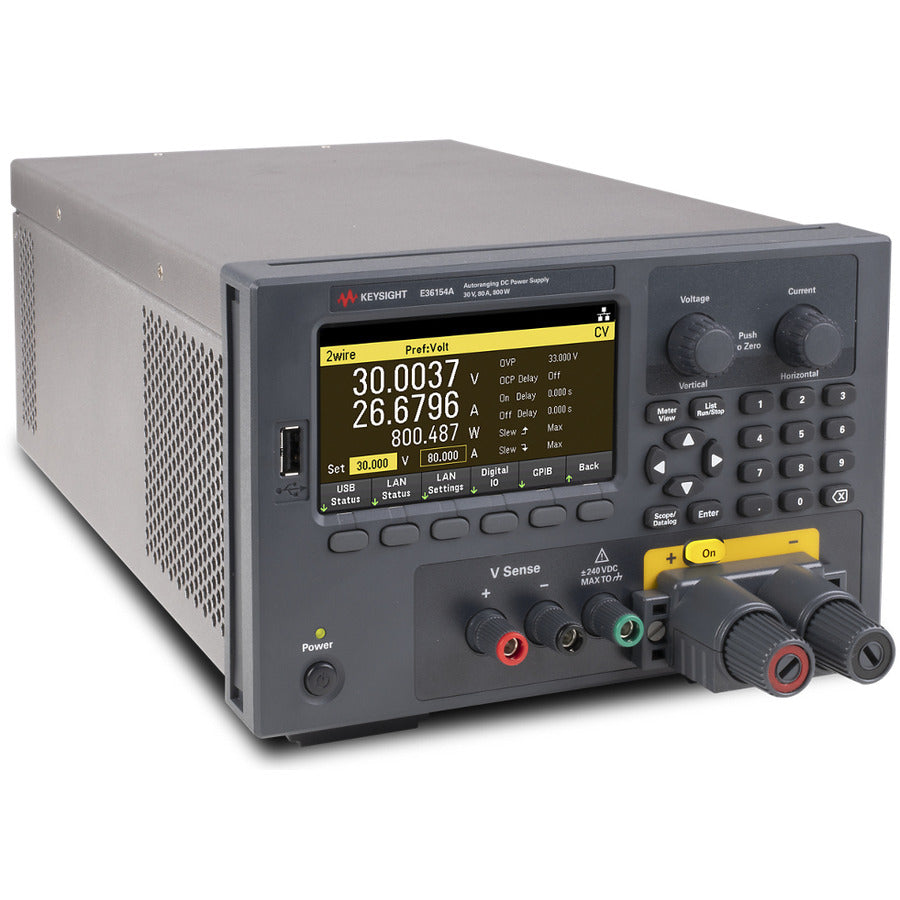

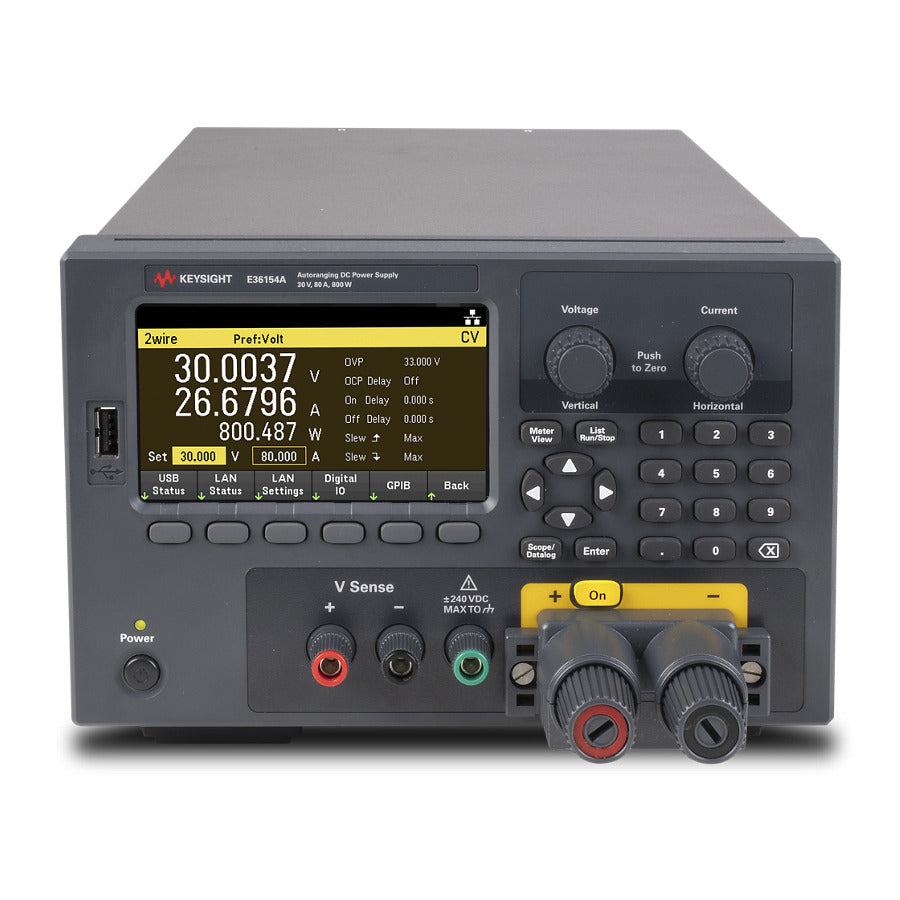

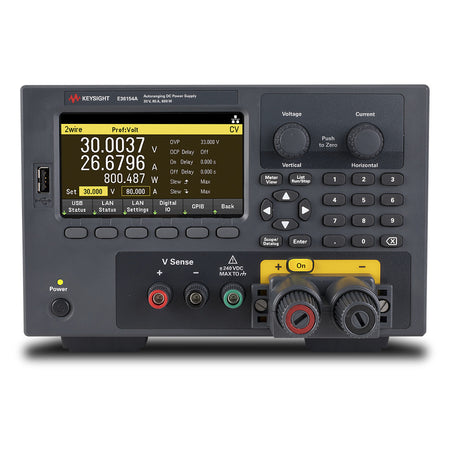

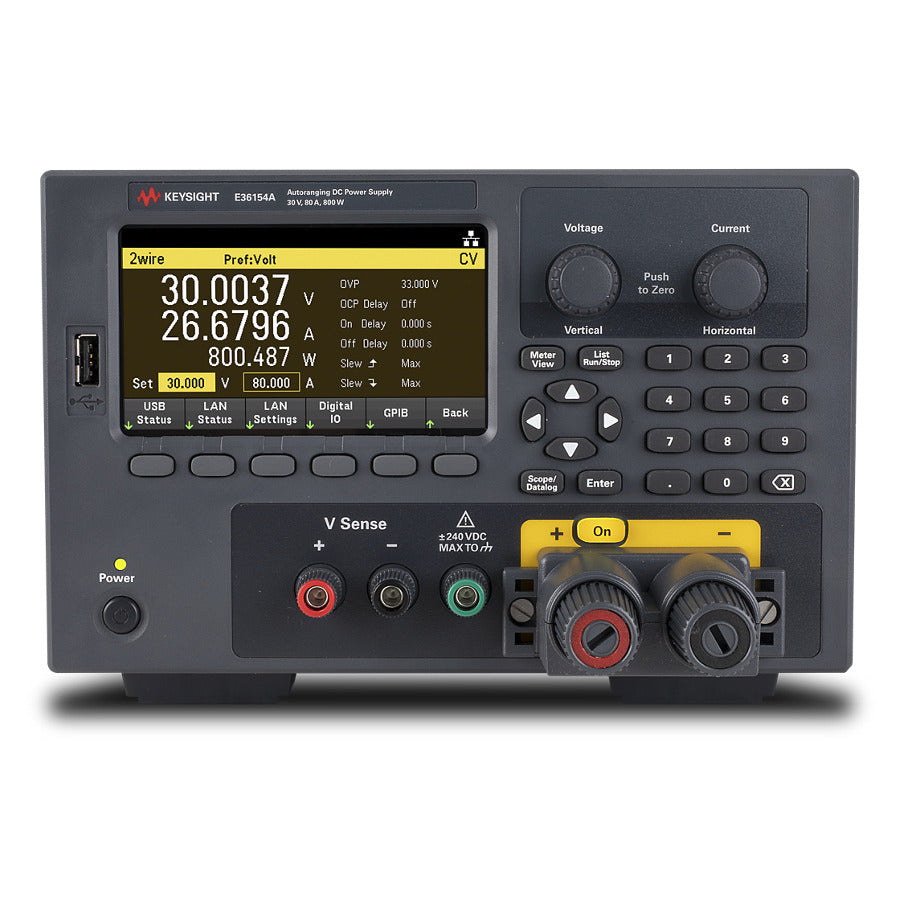

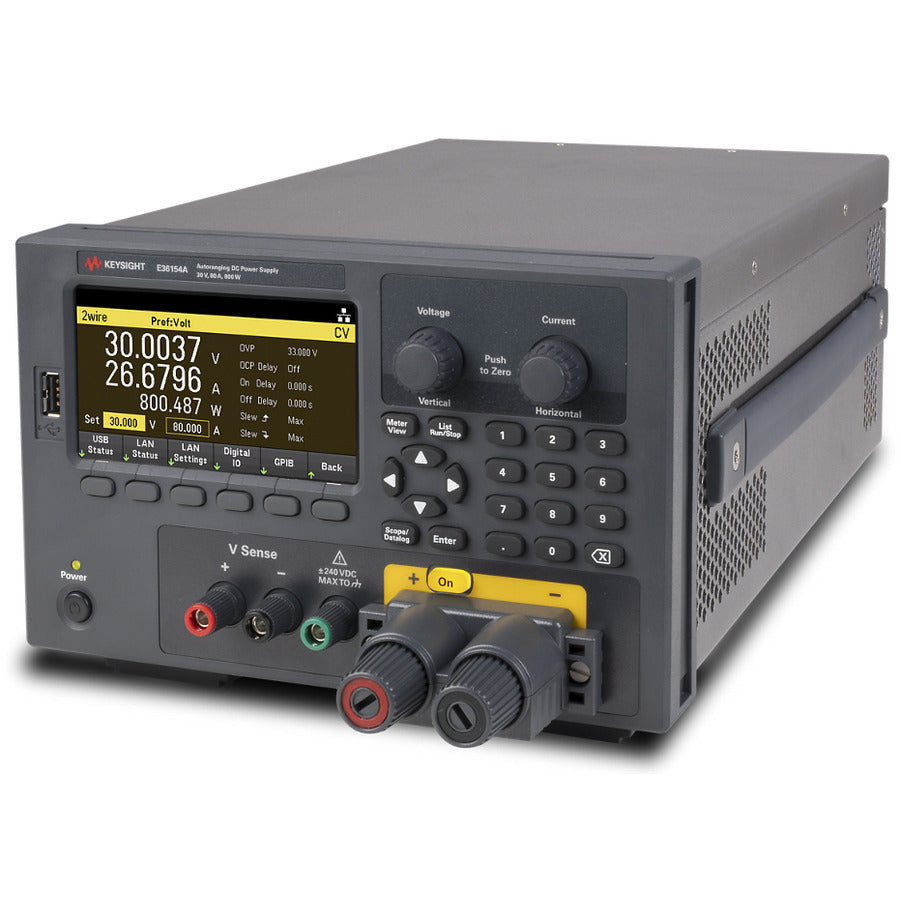

E36154A Autoranging DC Power Supply
Spezifikationen:
- 1 Kanal
- Autoranging
- 800 W
- 30 V / 80 A
Serienmerkmale:
- Abnehmbare Hochstrom-Anschlussklemme an der Vorderseite
- Einfacher und sicherer Zugang zu den Ausgangsanschlüssen, konform mit IEC61010
- Gewährleistung der Sicherheit für Benutzer und Instrument durch integrierte thermische Sensoren und Autoprotection-Mechanismus
- Geringe Ausgangswelligkeit und geringes Rauschen
- Exzellente Programmier-/Rücklesegenauigkeit
- 12 Monate Kalibrierintervall
- Exzellente Leitungs-/Lastregelung
- 2-Draht- und 4-Draht-Fernmessung
- Überspannungs-, Überstrom- und Übertemperaturschutz
- Datenprotokollierung mit integriertem Speicher und vorderem USB-Host
- Spannungs- und Stromkurvenmessungen
- Ausgangssequenzierung/-synchronisierung mit Eingangs-/Ausgangstriggern
- Strommessung im unteren Bereich
- Einstellbare Spannungsanstiegsrate
- LIST-Modus-Ausgang
- Spitzenleistungsfähigkeit
- Oszilloskopansicht (erfordert E36150ADVU Upgrade-Option)
- AWG (erfordert E36150ADVU Upgrade-Option)

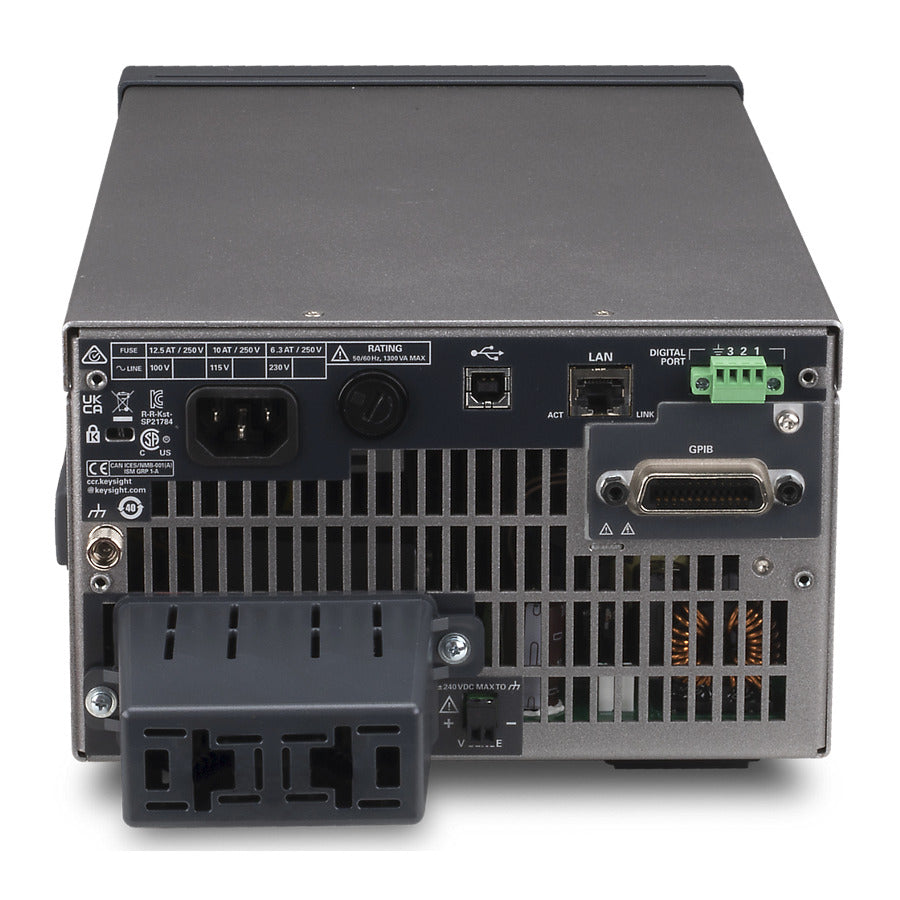

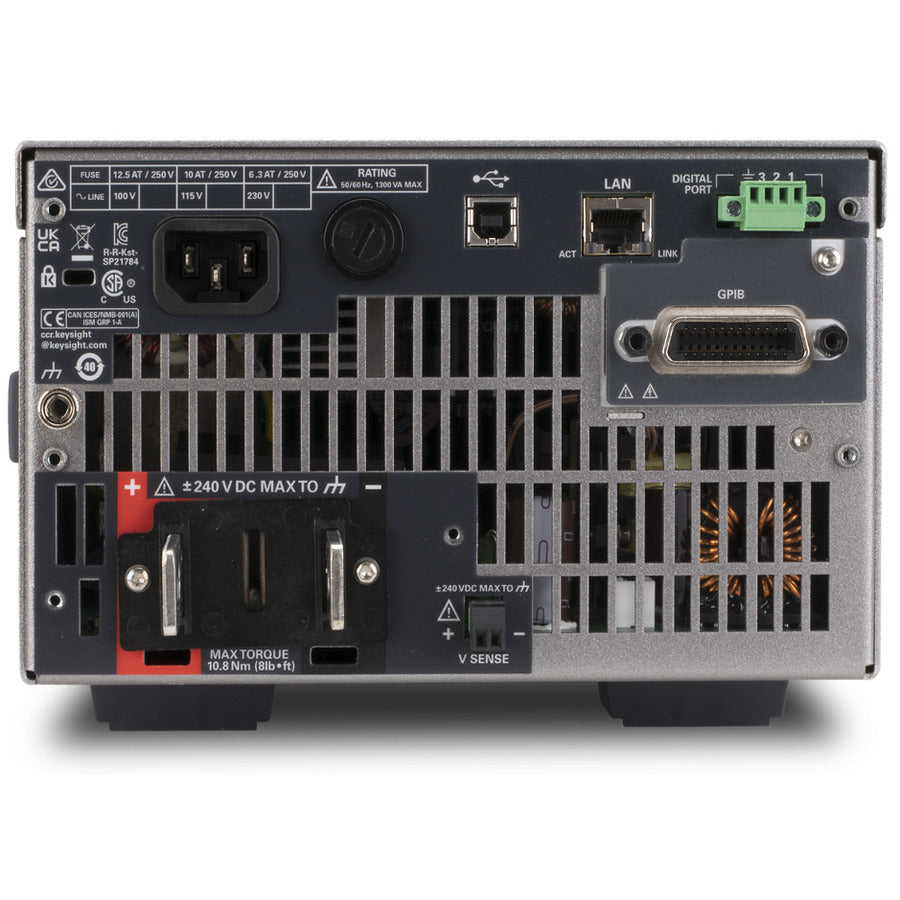

- Konnektivität: USB, LAN, GPIB (Upgrade-Option)
- Software: PathWave PS App BV0003B, BV Test Flow, BV Advanced Control and Analysis BV9200/1B
- 3 HE, halbes Rack, ideal als Standalone-Gerät auf der Werkbank oder zur Rackmontage
- 4,3-Zoll-Farb-LCD-Display zum Erstellen, Bearbeiten, Überwachen, Löschen
- Intelligente Steuerung der Lüfterdrehzahl zur Minimierung der akustischen Geräusche
Zwei Autoranging-Modelle:
Die Fähigkeiten der E36150-Serie, die mehr Strom und höhere Leistung bei allen Spannungen bieten, was eine höhere Flexibilität und mehr Anwendungen ermöglicht:
- Autoranging-Architektur – Erhöht die V-I-Kombinationen bei Pmax erheblich
- Spitzenleistungsfähigkeit – Bewältigt kurze Lastspitzen/Anlaufströme von bis zu 3-facher Maximalleistung bei 2400 W. Nützlich für Prüflinge mit elektromechanischen Komponenten
- Niedrigstrommessung – Kann den extrem niedrigen Bereich eines hochdynamischen Strombereichs bis zu µA-Auflösung erfassen.
Gesamtleistung:
- Einstellbare Anstiegsrate – Steuerung unerwünschter Einschaltströme zur Spannungsrampe über die Zeit, zum Schutz empfindlicher Geräte
- Genaue Spannungsausgabe und Messungen – 4-Draht-Fernmessung gewährleistet, dass die tatsächlich gewählte Spannung der Last zugeführt wird, indem Fehler durch Spannungsabfall in den Leitungen kompensiert werden. Die Messleitungen liefern auch genaue Spannungsmesswerte
- Genaue Strommessungen – Integrierte Strommessungen mit automatischer Datenprotokollierungsfunktion
- Überspannungs-/Überstrom-/Übertemperaturschutz – Automatische Überwachung und Abschaltung bei Grenzwertüberschreitung und Sperrung der Frontplatte gewährleisten die Sicherheit für Benutzer, Instrumente und Prüflinge
- Schnelle und genaue Programmierung – Ausgangs- und Transientenreaktionsgeschwindigkeit und Genauigkeit zur Erzielung einer stabilen Ausgangsleistung für den Prüfling
- Geringes Ausgangsrauschen des Netzteils – Intelligentes Schaltungsdesign und digitale Filterung sorgen für gute Stabilität und geringes Ausgangsrauschen selbst bei einem 800-W-Netzteil
Die 36150-Serie wurde für Leistung entwickelt und ist mit fortschrittlichen Charakterisierungsfunktionen ausgestattet. Sie ist eine All-in-One-Testlösung mit viel nutzbarer Leistung, die sicher und einfach zu bedienen ist. Es handelt sich um ein Allzweck-Einzelnetzteil, das in zwei Autoranging-Modellen erhältlich ist. Jedes Gleichspannungsnetzteil verfügt über intuitive Bedienoberflächen, Oszilloskopansicht (Option), AWG (Option), Datenprotokollierung, Spitzenleistungsfähigkeit, erweiterte Softwaresteuerung und -analyse, Automatisierung sowie Fern- und Cloud-basierte Datenfreigabe/-analyse. Die 36150-Serie erfüllt die Anforderungen an Hochleistungstests, ohne dass zusätzliche Instrumente oder Subsysteme erforderlich sind, wodurch die Testkosten, der Platzbedarf, die Einrichtungs-/Integrationszeit und die Komplexität reduziert werden. Hervorragend geeignet für den Einsatz in den Bereichen Automobil/Energie, IC/Komponenten, Luft- und Raumfahrt/Verteidigung und allgemeine Zwecke/Unterhaltungselektronik.
Standardmäßig mitgeliefertes Zubehör
- Netzkabel (je nach Bestimmungsland)

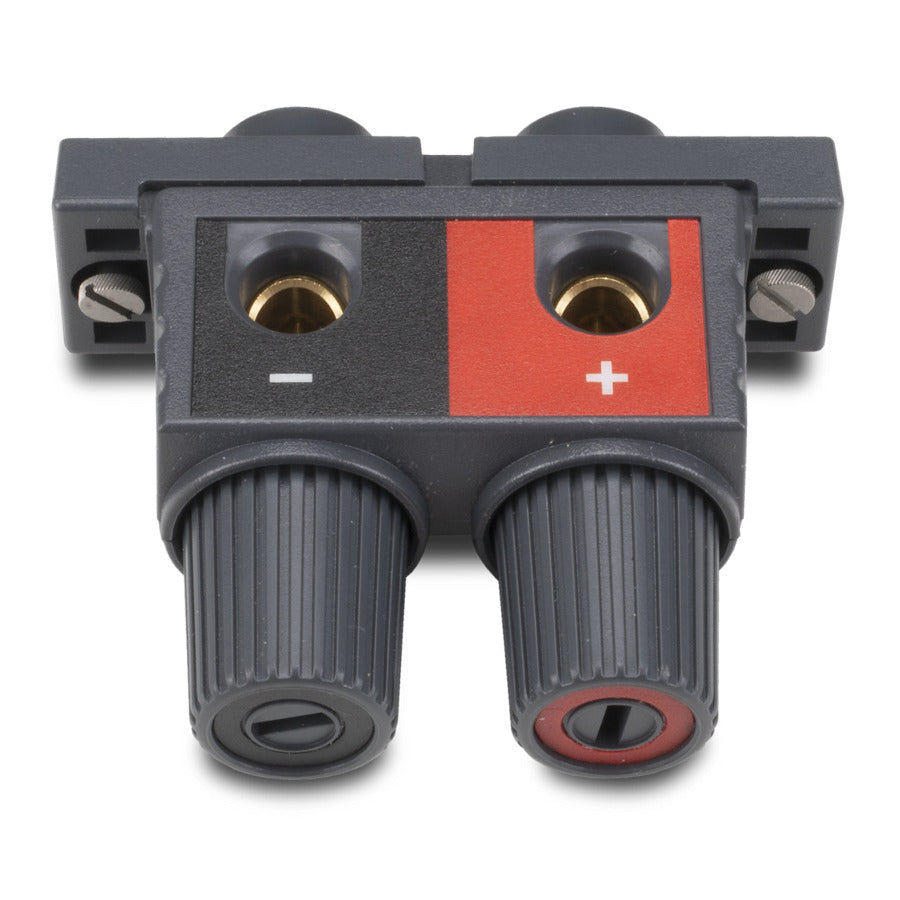

- Abnehmbare vordere Anschlussklemme
