Keysight bietet branchenführende Test- und Messgeräte für die Bereiche drahtlose Kommunikation, Luft- und Raumfahrt, Automobilindustrie und Energiewirtschaft. Das Unternehmen steht für Genauigkeit, Geschwindigkeit und Innovation.
Kostengünstige Alternative zu VXI- und PXI-Plattformen

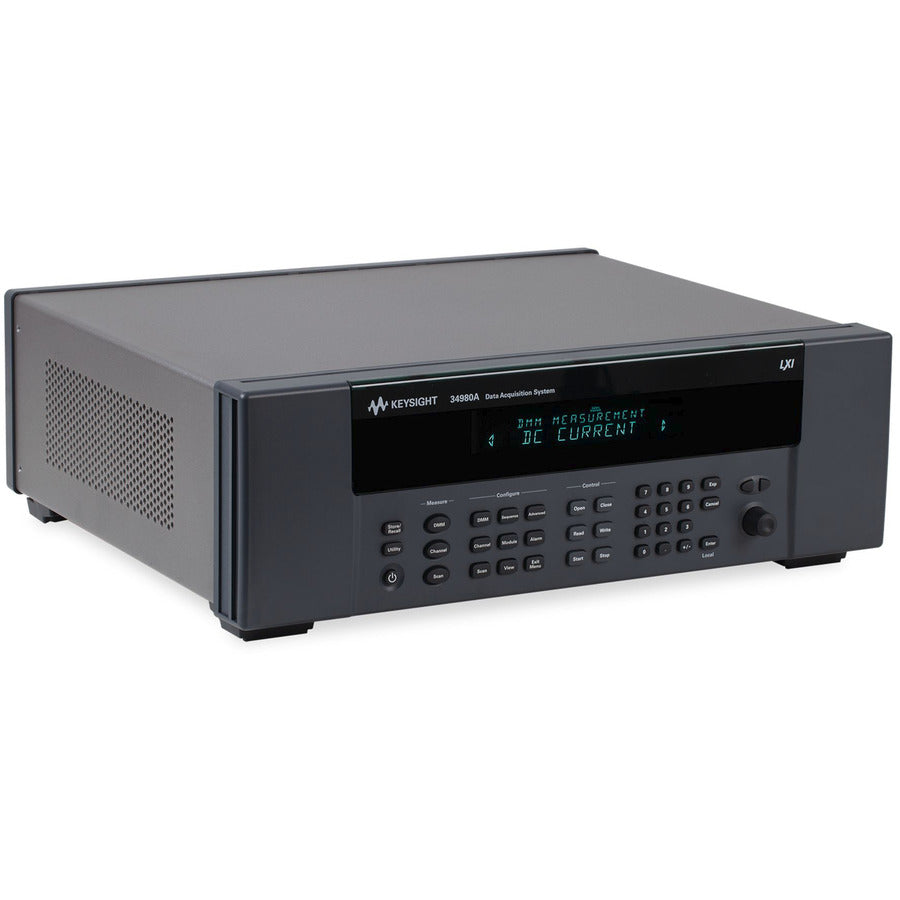

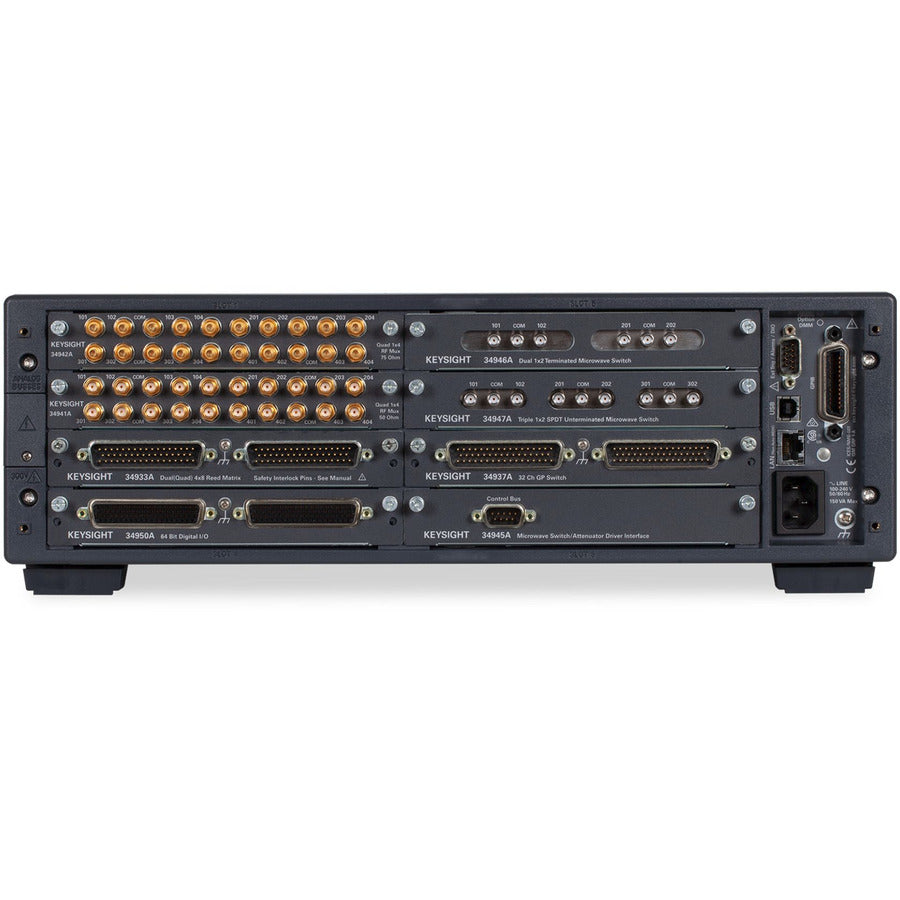

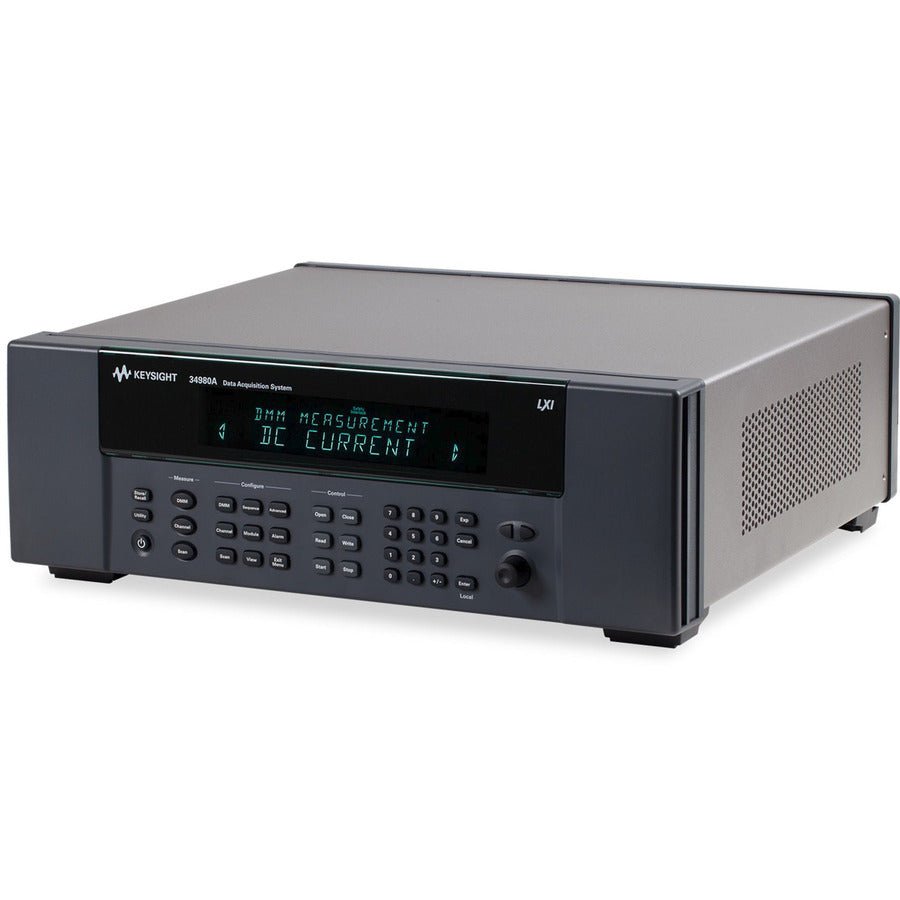

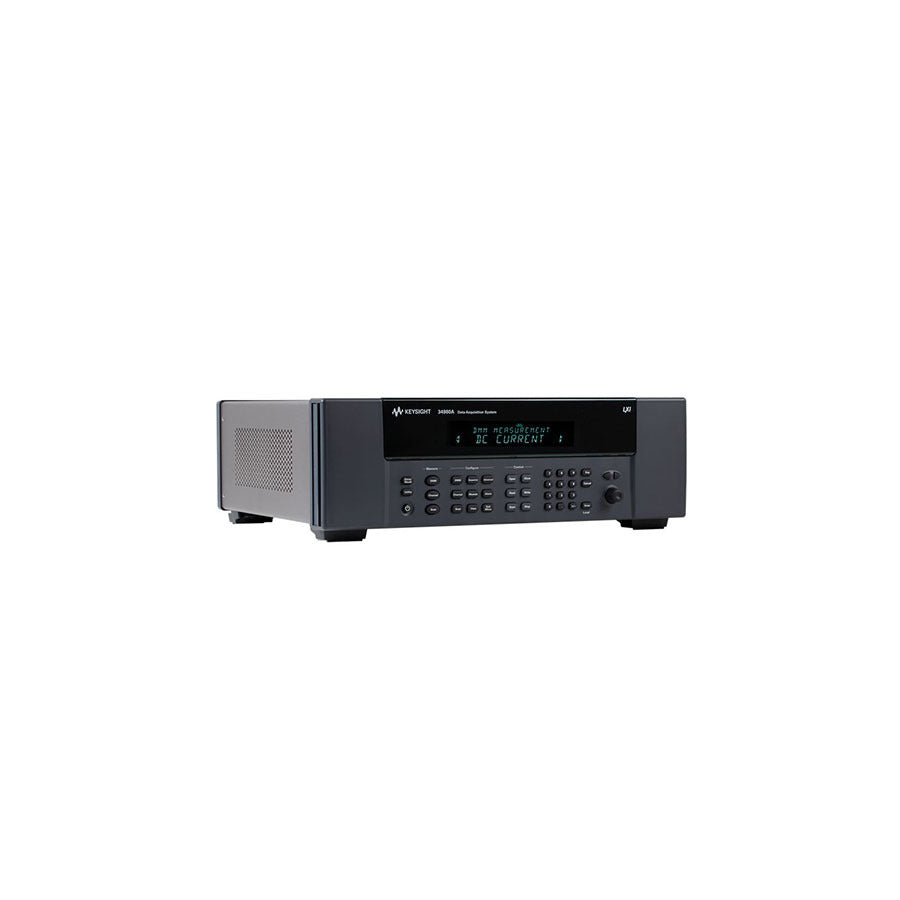

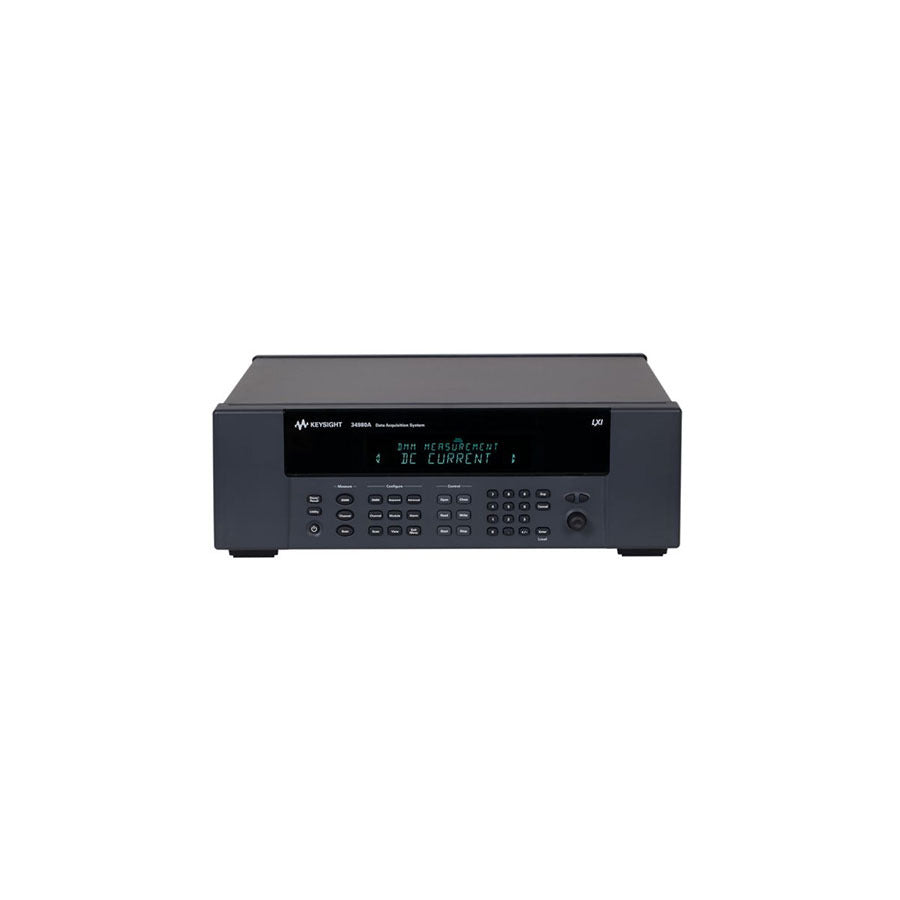

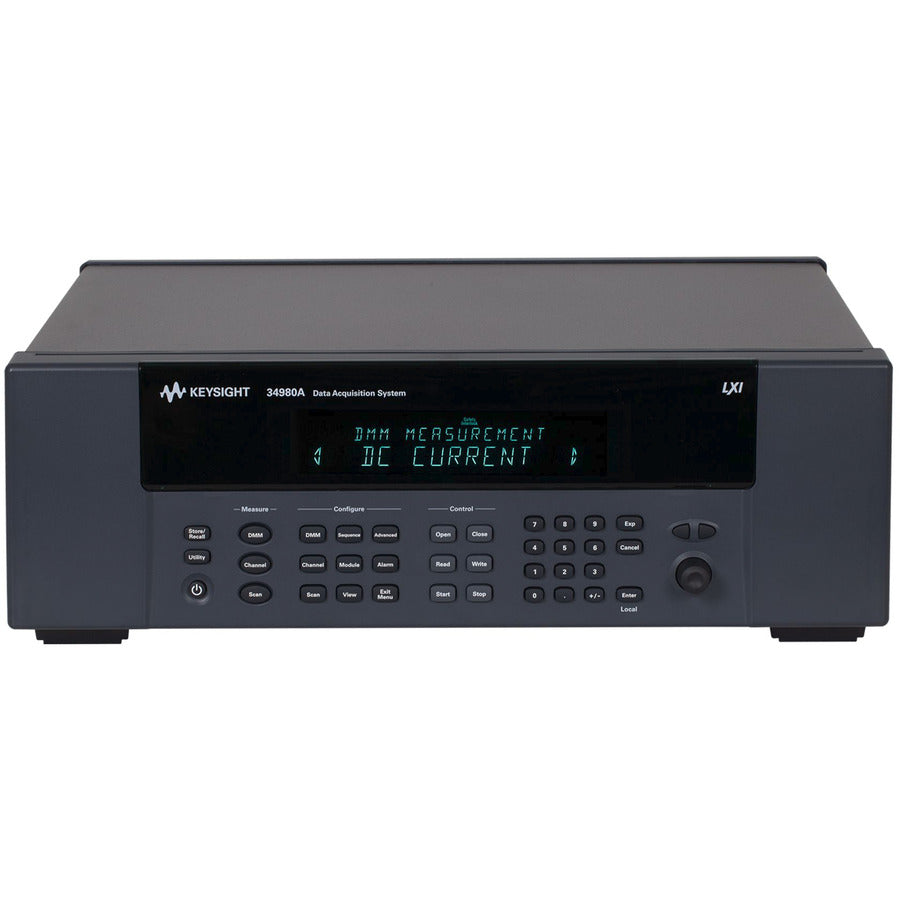

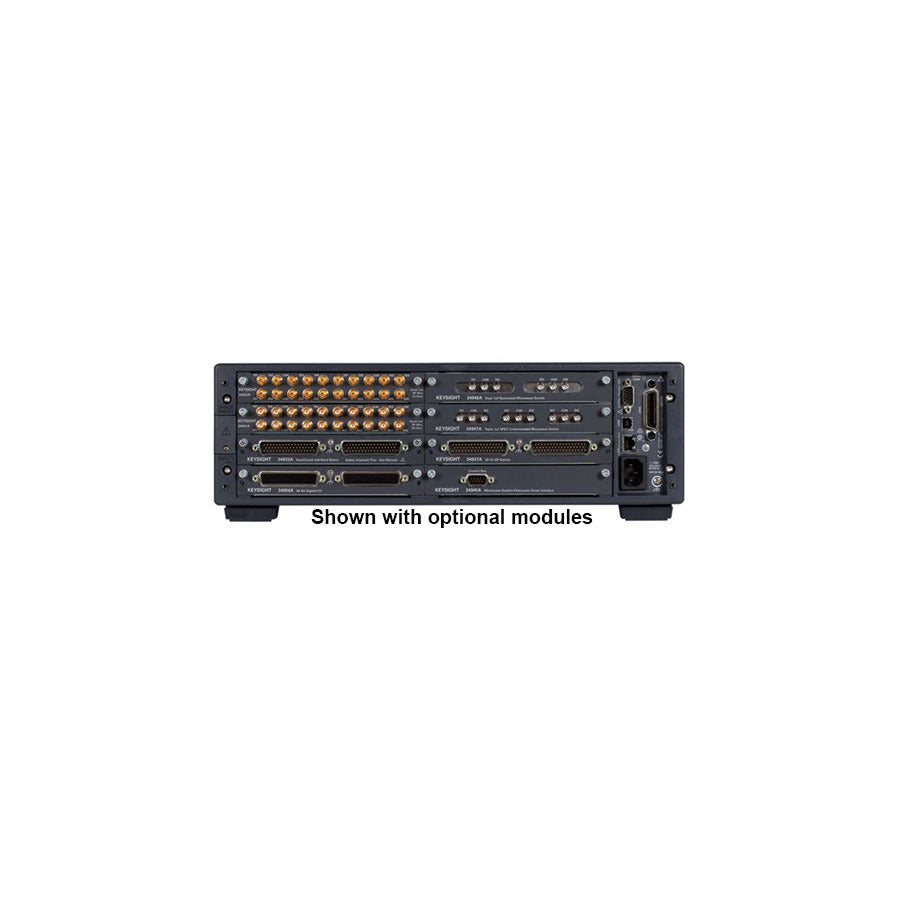

Der 34980A ist ein acht-Slot-Mainframe mit einem optionalen eingebauten 6,5-stelligen DMM und einer Auswahl von 19 verschiedenen Plug-in-Modulen. Dazu gehören Schaltfunktionen von DC bis 20 GHz, digitale E/A, D/A-Wandler und Zähler-/Totalisatorfunktionen. Ein Mainframe kann bis zu 560 2-Draht-Multiplexkanäle oder 1024 2-Draht-Matrix-Koppelpunkte aufnehmen. Der 34980A verfügt außerdem über USB, Ethernet und GPIB als Standardschnittstellen zum PC. Mit Ethernet-Verbindungen und der grafischen Weboberfläche können Sie das Gerät fernsteuern und darauf zugreifen. Standardanschlüsse an den Modulen ermöglichen auch die Verwendung von handelsüblichen 50- und 70-poligen abgeschirmten Kabeln, um Prüfsignale einfach vom Instrument zur Prüflingeinheit oder anderen Prüfpunkten zu verbinden. Zusätzliche Verdrahtungsoptionen umfassen abnehmbare Klemmenblöcke für diskrete Verdrahtungsanforderungen und Massenverbindungslösungen.
Der 34980A enthält eine integrierte grafische Weboberfläche, die über jeden Java-fähigen Webbrowser Fernzugriff und -steuerung des Instruments ermöglicht. Über die Weboberfläche können Sie Ihr System remote einrichten, Fehler beheben und warten.
Das interne DMM ist im Mainframe montiert und belegt keine der acht benutzerverfügbaren Steckplätze. Es bietet Ihnen die Flexibilität, 11 Arten von Eingängen zu messen:
| Module für niedrige Frequenzen | |||||||
| Modul | Beschreibung | Max. Spannung |
Max. Strom |
BW (MHz) |
Scan Kanäle/Sek. |
Thermo- Offset |
Kommentare |
| Multiplexer | |||||||
| 34921A | 40-Kanal-Anker-Multiplexer mit geringem thermischen Offset | ±300 V | 1 A | 45 MHz | 100 | <3 uV | · Temperaturreferenz · 4 Stromkanäle · Konfigurierbar als 2- oder 4-Draht |
| 34922A | 70-Kanal-Anker-Multiplexer | ±300 V | 1 A | 25 MHz | 100 | <3 uV | Konfigurierbar als 2- oder 4-Draht |
| 34923A | 40/80-Kanal Reed-Multiplexer | ±150 V | 0,5 A | 45 MHz | 500 | <50 uV | Konfigurierbar als 1-, 2- oder 4-Draht |
| 34924A | 70-Kanal Reed-Multiplexer | ±150 V | 0,5 A | 25 MHz | 500 | <50 uV | Konfigurierbar als 2- oder 4-Draht |
| 34925A | 40/80-Kanal optisch isolierter FET-Multiplexer | ±80 V | 0,05 A | 1 MHz | Fabrik kontaktieren | <3 uV | Konfigurierbar als 1-, 2- oder 4-Draht |
| Matrizen | |||||||
| 34931A | Dual 4x8 Anker-Matrix | ±300 V | 1 A | 30 MHz | 100 | <3 uV | Backplane erweiterbar |
| 34932A | Dual 4x16 Anker-Matrix | ±300 V | 1 A | 30 MHz | 100 | <3 uV | Backplane erweiterbar |
| 34933A | Dual/Quad 4x8 Reed-Matrix | ±150 V | 0,5 A | 30 MHz | 500 | <50 uV | Backplane erweiterbar Konfigurierbar als 1- oder 2-Draht |
| 34934A | Quad 4x32 Reed-Matrix | ±100V | 0,5A/0,5A | 20 MHz | N/A | <70 uV | Reihenerweiterungssatz, Konfigurierbar als 1- oder 2-Draht |
| Allgemeine Zwecke | |||||||
| 34937A | 28-Kanal Form C & 4-Kanal Form A | ±300 V ±250 VAC |
1 A 5 A |
10 MHz | N/A | 3 uV | |
| 34938A | 20-Kanal 5 Ampere Form A | ±250 VAC | 5 A | 10 MHz | N/A | 3 uV | |
| 34939A | 64-Kanal 1-Ampere Form A | ±100V | 1A/2A | 10 MHz | N/A | 3 uV | |
| Systemsteuerungsmodule | ||
| Modul | Beschreibung | |

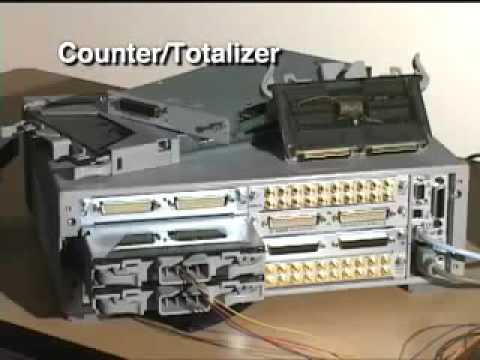

| 34950A | 64-Bit-Digital-I/O mit Speicher und Zähler | Acht 8-Bit-Digital-I/O-Kanäle mit programmierbarer Polarität, Schwellenwerten bis zu 5 V, 7 Handshaking-Protokollen und Pattern-Speicher. Zwei 20-MHz-Frequenzzähler/-Totalisatoren. |
| 34951A | 4-Kanal isolierter D/A-Wandler mit Wellenformspeicher | Gibt DC-Spannung bis ±16 V oder DC-Strom bis ±20 aus. Ausgabe von Wellenformen mit einer Aktualisierungsrate von 200 kHz und 16 Bit Auflösung. Verwenden Sie den integrierten Speicher, um Wellenformen mit mehr als 500.000 Punkten zu erstellen. |
| 34952A | Multifunktionsmodul mit 32-Bit DIO, 2-Kanal D/A und Totalisator | Vier 8-Bit-Digital-I/O-Kanäle, zwei ±12-V-Analogausgänge und ein 100-kHz-Gatter-Totalisator. |
| 34959A | Steckplatinenmodul | Erstellen Sie Ihre eigenen individuellen Designs mit Zugriff auf die +12 V- und +5 V-Versorgungen, 16 GPIO-Ports und 32 Ansteuerleitungen. |
Eine BenchVue Softwarelizenz (BV0006B) ist jetzt in Ihrem Gerät enthalten. BenchVue vereinfacht die Verbindung, Steuerung von Instrumenten und die Automatisierung von Testsequenzen.
