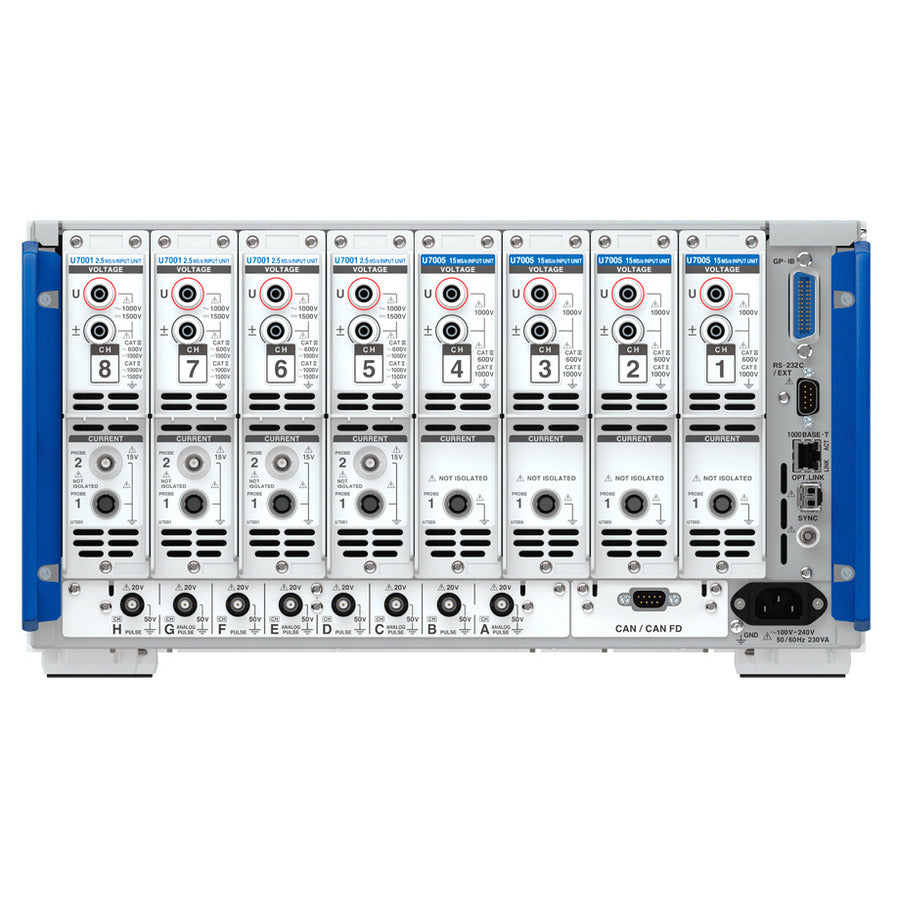

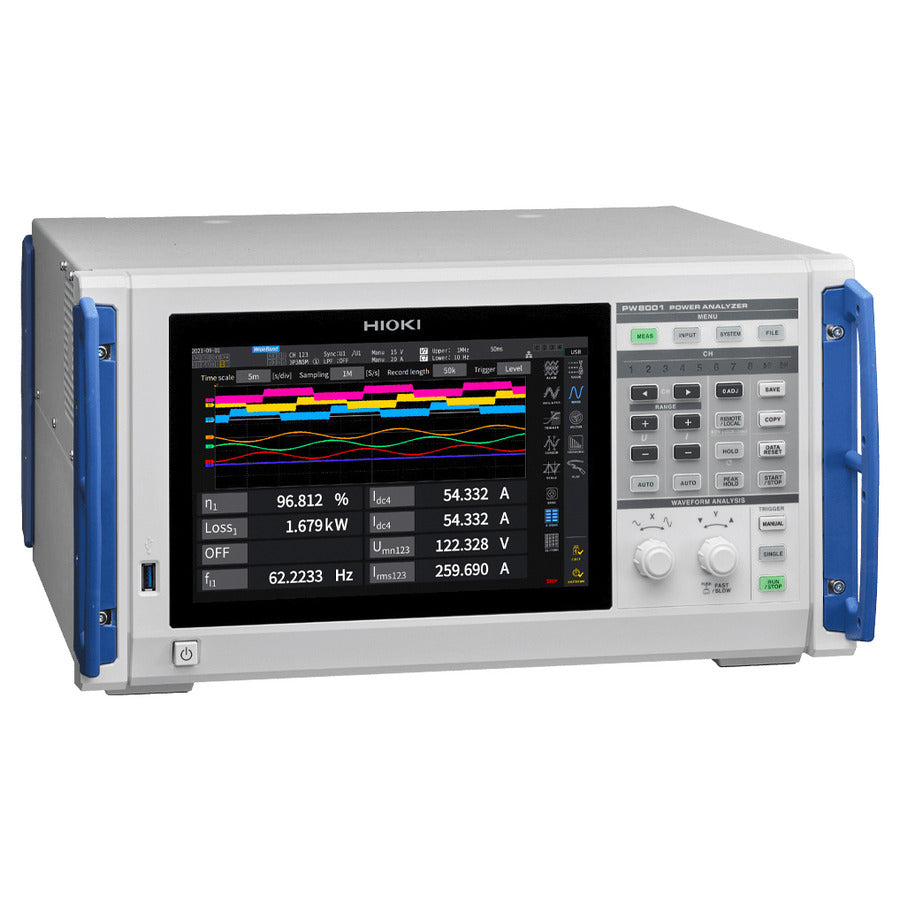

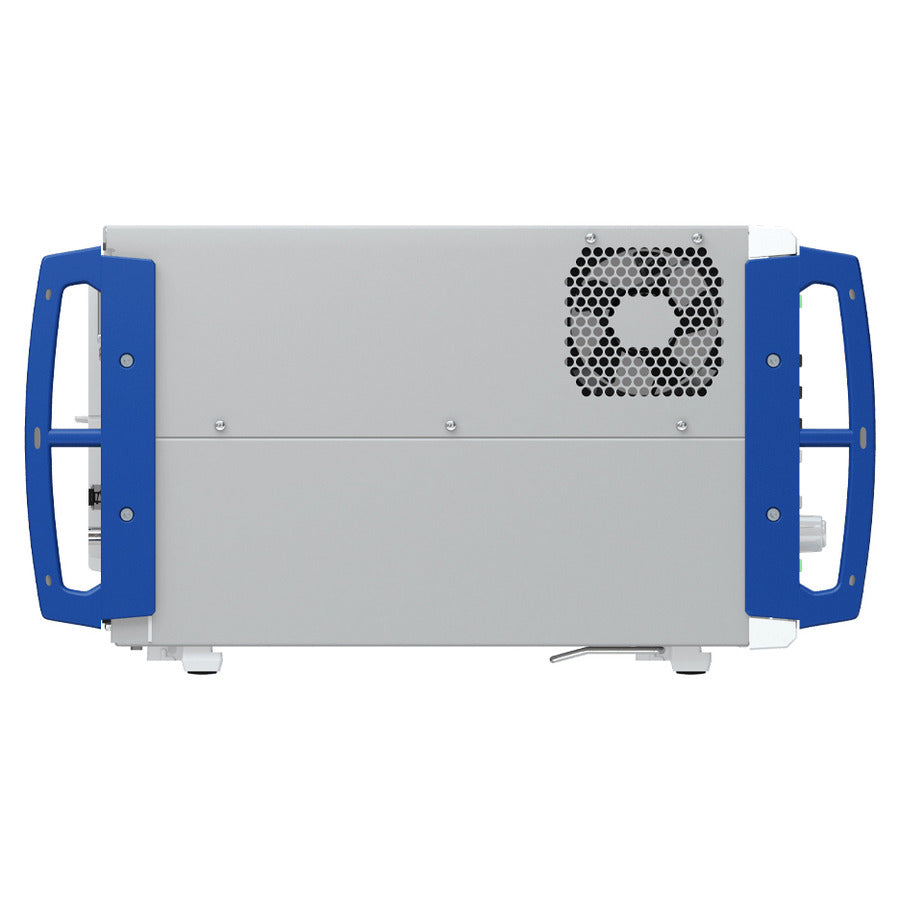

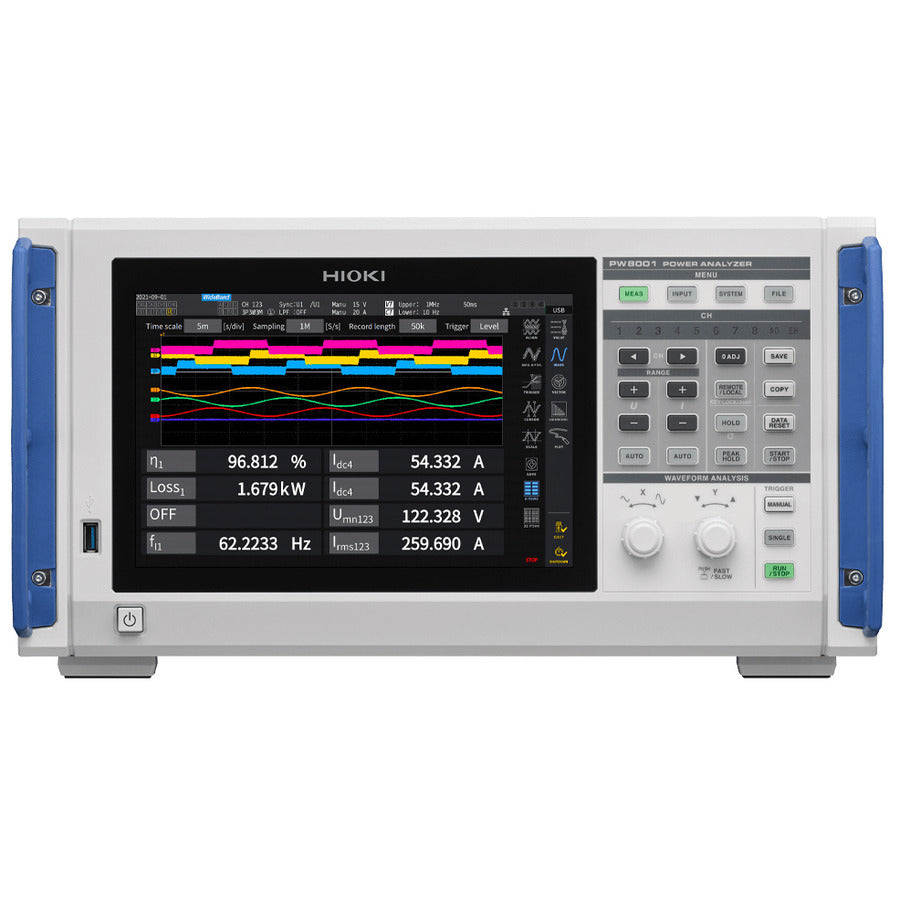

Hioki PW8001-12 Hochpräzisions-Leistungsanalysator mit Motoranalyse und D/A-Ausgang, 5 MHz, 3 Phasen, 4-Draht

Der PW8001 setzt neue Maßstäbe für umfassende Leistungsanalyselösungen. Hioki ist der einzige Hersteller, der branchenführende Leistungsanalysatoren und ein breites Portfolio hochpräziser Stromsensoren anbietet, die beide von Hioki entwickelt und gefertigt werden. Dies ermöglicht eine optimale Abstimmung der Leistung und führt dank Funktionen wie der automatischen Phasenkorrektur zu genaueren und stabileren Messungen von Gleichstrom bis zu hohen Frequenzen sowie zu Messungen niedriger Leistungsfaktoren.

Zukünftige Herausforderungen für die Industrie werden die Fähigkeit voraussetzen, selbst große Ströme bei Spannungen bis zu 1500 V, einer Abtastrate von 15 MS/s und Mehrkanal-Messanwendungen mit SiC/GaN-Halbleitern zu messen, von der Elektrifizierung von Automobilen über intelligente Stromnetze und Reaktoren bis hin zu erneuerbaren Energiequellen.

Hauptmerkmale

• Weltklasse-Messgenauigkeit: Grundgenauigkeit ±0,03 %, Gleichstromgenauigkeit ±0,05 %, 50-kHz-Genauigkeit 0,2 % (*1)
• Genaue Erfassung von Leistungsschwankungen, die durch Hochgeschwindigkeitsschaltungen verursacht werden: Abtastleistung 18 Bit, 15 MHz, Rauschunterdrückung (CMRR) 110 dB, 100 kHz (*1)
• Bis zu 8 Leistungskanäle zur Optimierung Ihrer Messung: 8-Kanal-Leistungsmessung
• Genaue Messung von Hochfrequenzleistung mit niedrigem Leistungsfaktor: Automatische Phasenkorrekturfunktion des Stromsensors (*2)
• Gleichzeitige Analyse von 4 Motoren: 4-Motoren-/2-Motoren-Simultananalysefunktion
• Integration von Messdaten in CAN-Netzwerke: CAN- oder CAN-FD-Ausgangsfunktion
• Sicherheitsbewertung von Solarwechselrichtern mit zunehmender Hochspannung: 1500 V DC CAT II / 1000 V DC CAT III (*3)
• Erhalt der JCSS-Zertifizierung (Japan Calibration Service System) für Gleichstromleistungsmessung. (*4)

Anmerkungen:
*1:Bei Verwendung der 15MS/S-Eingangseinheit U7005
*2: Bei Verwendung mit einem Stromsensor mit automatischer Phasenkorrekturfunktion
*3: Bei Verwendung der 2,5-MS/S-Eingangseinheit U7001
*4:JCSS ist ein Standard, der die Anforderungen der internationalen Norm ISO/IEC 17025 erfüllt.
