Drahtloses Logger-Modul für CAN- und CAN-FD-Signale, 10 ms
Drahtloses Schnittstellenmodul für den Datenlogger LR8450-01, Aktualisierungsintervall 10 ms, für CAN- und CAN-FD-Signaleingang, 2 Ports, max. 500 Kanäle, AC- oder Batteriebetrieb, D-Sub 9-polige Stecker
• Drahtlose Datenübertragung an den Datenlogger LR8450-01
• Eingang von CAN- und CAN-FD-Signalen
• 2 frei konfigurierbare Ports
• Max. 10 ms Aktualisierungsintervall
• Unterstützt CAN (ISO11898), CAN FD (ISO11898), CAN FD (nicht-ISO)
• Autonomer Betrieb mit drahtloser Datenübertragung und Batterieoption
• Überwachung von In-Vehicle-Netzwerkdaten von verschiedenen elektronischen Steuergeräten (ECUs) während Fahrzeugtests und Entwicklungsphasen
• Fehlerbehebung und Optimierung industrieller Prozesse durch Protokollierung der CAN-basierten Kommunikation zwischen industriellen Steuerungen und Geräten
• Überwachung der Datenübertragung zwischen Avioniksystemen in Luft- und Raumfahrtanwendungen

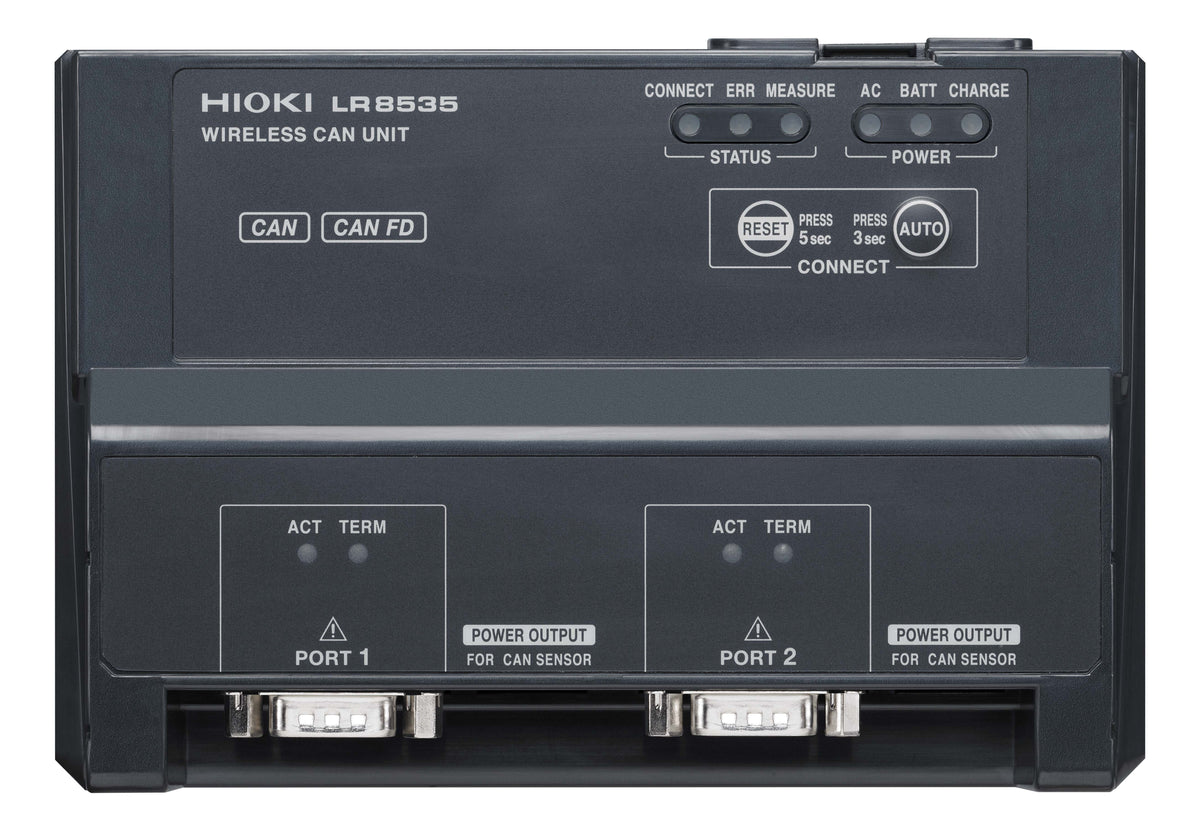

Das drahtlose CAN-Modul LR8535 ist ein Messmodul für den drahtlosen Datenlogger LR8450-01. Bis zu sieben LR8535-Module können an einen einzelnen LR8450-01 angeschlossen werden, wodurch Benutzer Daten über drahtloses LAN aufzeichnen und übertragen können. Durch die Kombination des LR8450-01 mit sieben LR8535- und vier U8555-Plug-in-Modulen kann das Gesamtsystem auf 11 Module mit jeweils 2 Ports erweitert werden.
Das Modul unterstützt bis zu 500 Kanäle pro Port und bietet ein maximales Aktualisierungsintervall von 10 ms, abhängig von der Anzahl der verwendeten Kanäle. Es verfügt über zwei D-Sub 9-polige Stecker und ist kompatibel mit wichtigen Protokollen, einschließlich CAN (ISO 11898) und CAN FD in ISO- und nicht-ISO-Formaten.
Dieses Modul ist ideal für die Überwachung von Daten von elektronischen Steuergeräten in fahrzeuginternen Netzwerken während der Automobilprüfung und -entwicklung. Es spielt auch eine entscheidende Rolle bei der Fehlerbehebung und Optimierung industrieller Prozesse, indem es die CAN-basierte Kommunikation zwischen Steuerungen und Geräten erfasst. In Luft- und Raumfahrtanwendungen gewährleistet das U8555-Modul eine zuverlässige Datenübertragung zwischen Avioniksystemen und ist somit ein unverzichtbares Werkzeug für Hochleistungs-Datenprotokollierung und -analyse.
Das LR8535 verfügt über WLAN-Fähigkeit, die eine nahtlose Datenübertragung an den drahtlosen Datenlogger LR8450-01 für die Echtzeitüberwachung und -analyse auf seinem LCD-Display ermöglicht. Sein kompaktes Design macht es ideal für die Installation in engen oder schwer zugänglichen Räumen. Darüber hinaus bietet das Modul flexible Stromversorgungsoptionen, die die Verwendung sowohl eines AC-Adapters als auch eines optionalen Batteriepacks für vielseitige Konfigurationen unterstützen.
Dieses drahtlose Modul wird mit einem AC-Adapter (Z1008) und einer Montageplatte mit Schrauben geliefert, wodurch das Modul sicher an einer Wand oder einer anderen flachen Oberfläche befestigt werden kann.
• LR8535 Drahtloses CAN-Modul
• Bedienungsanleitung
• Z3231 WLAN-Adapter
• Z1008 AC-Adapter
• Montageplatte
• M3×4 Schrauben (zur Verwendung mit Montageplatte)
• LR8450-01 Datenlogger
• Z1007 Akku
• LR8530 Drahtloses Spannungs-/Temperaturmodul
• LR8531 Drahtloses Universalmodul
• LR8532 Drahtloses Spannungs-/Temperaturmodul
• LR8533 Drahtloses Hochgeschwindigkeits-Spannungsmodul
• LR8534 Drahtloses Dehnungsmodul
• LR8536 Drahtloses Strommodul
• U8550 Spannungs-/Temperaturmodul
• U8851 Universalmodul
• U8552 Spannungs-/Temperaturmodul
• U8553 Hochgeschwindigkeits-Spannungsmodul
• U8554 Dehnungsmodul
• U8555 CAN-Modul
• U8556 Strommodul
