Modularer Mehrkanal-Datenlogger für die Systemintegration
Haupteinheit für Systemintegrationsanwendungen, modulares System, max. 300 Spannungs-/Temperaturkanäle oder 12 Leistungskanäle, für Hochspannungs- und Hochstromanwendungen, max. Aktualisierungsintervall 5 ms, ausgelegt für 19-Zoll-Rack-Systeme.
• Max. 10 Spannungs-/Temperaturmodule und bis zu 300 Kanäle (mit M7100 und M7102)
• Max. 4 Leistungsmodule und bis zu 12 Leistungskanäle (mit M7103)
• Max. Aktualisierungsintervall: 5 ms
• Hochspannungsprotokollierung bis 2000 VDC und Stromprotokollierung mit HIOKI Stromsensoren (2 A bis 2000 A)
• Datenübertragung über TCP (LAN)
• Integrierte Alarme, Trigger In/Out und Impuls-/Logikeingang
• Aufzeichnung von Temperaturen und Spannungen mit 1500 VDC CAT II Isolierung zur Erde mit dem M7100
• Hochpräzise Leistungsprotokollierung mit dem M7103
• Hochspannungsprotokollierung bis 2000 VDC und 1000 VAC mit dem M7103
• Breites Spektrum an HIOKI Stromsensoren für eine zuverlässige und hochpräzise Stromprotokollierung
• Lade-/Entladetests während der Zellformierung und Alterung
• Lade-/Entladetests während der Entwicklung von Batteriemodulen und Batteriepacks
• Entwicklung und Optimierung von Batteriemanagementsystemen (BMS)
• Entwicklung und Optimierung von Batteriethermomanagementsystemen
• Qualitätsprüfung von PV-String-Wechselrichtern während der Produktion

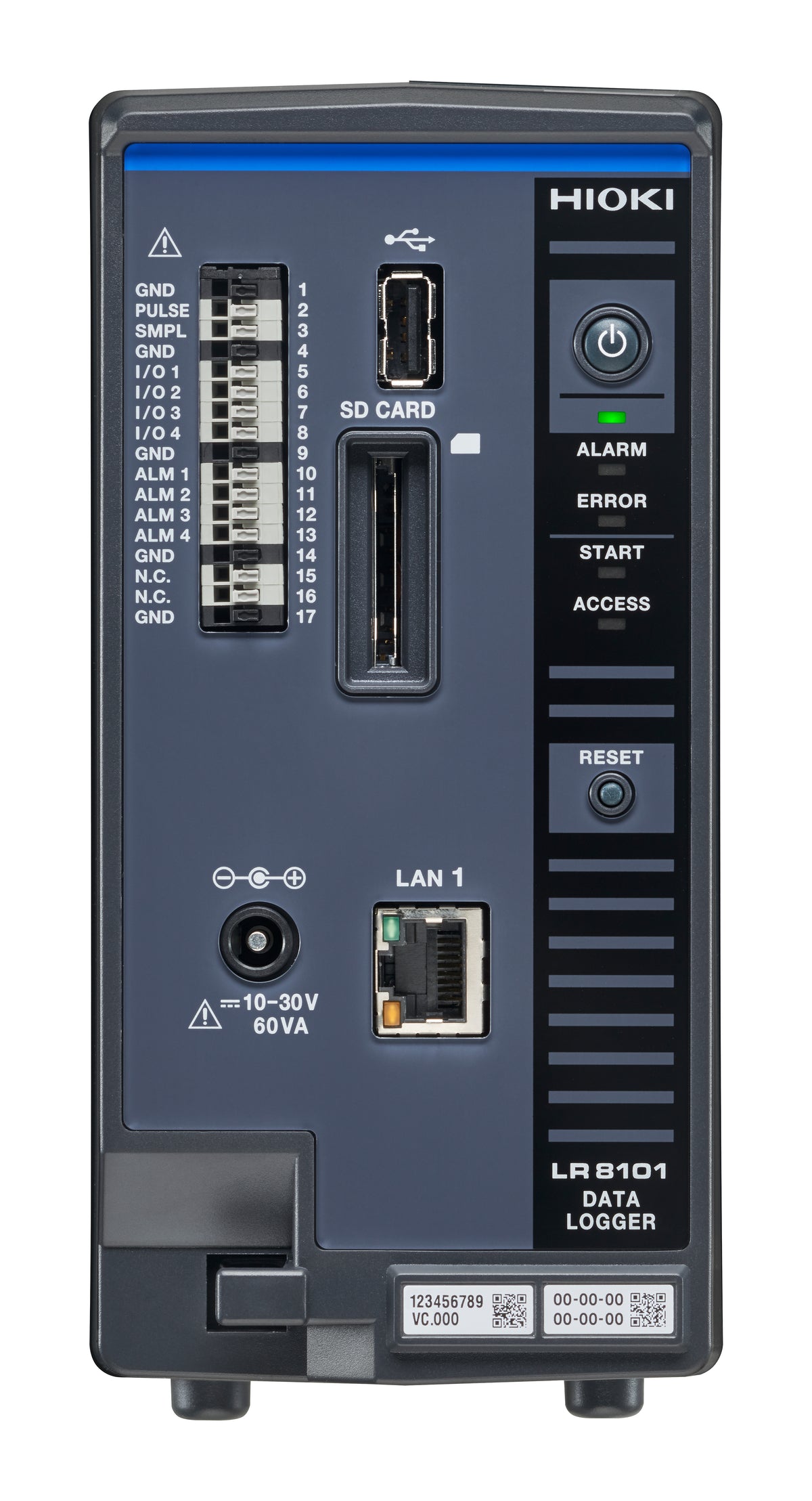

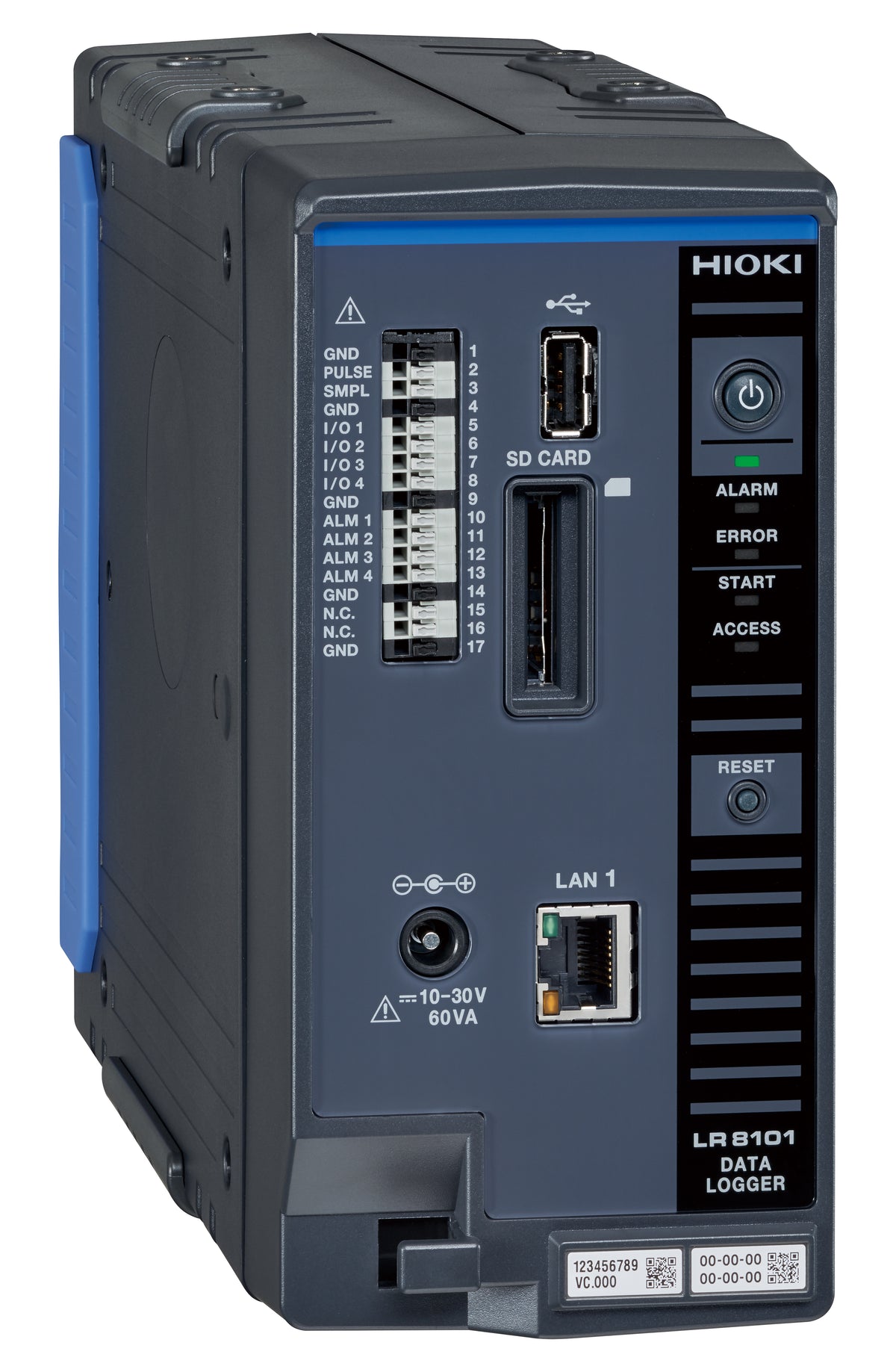

Der vielseitige und modulare HIOKI LR8101 Datenlogger wurde für Systemintegrationsanwendungen entwickelt, die eine hohe Kanalanzahl und Aufzeichnungsintervalle von nur 5 ms erfordern. Kompatibel mit einer Vielzahl von Messmodulen, kann er präzise an die Anwendungsanforderungen für Spannungs-, Temperatur-, Strom- und Leistungsaufzeichnung angepasst werden.
Der LR8101 kann mit dem optionalen Rack-Montagesatz in ein Standard-19-Zoll-Rack eingebaut werden, wodurch er sich für automatisierte Testsysteme, Produktionsumgebungen und Langzeitüberwachungsinstallationen eignet.
Der Logger kann mit den kostenlosen Softwarepaketen GENNECT Space, GENNECT One und Logger Utility gesteuert werden. Integrierte Alarmausgänge, Trigger-Ein-/Ausgänge und Impuls-/Logikeingänge vereinfachen die Systemintegration und Automatisierung. Eine verbesserte Störfestigkeit unterstützt stabile und zuverlässige Messungen auch in elektrisch anspruchsvollen Umgebungen.
Alle unterstützten Module können innerhalb einer einzigen Systemkonfiguration kombiniert werden, wobei die Hauptanwendungsbereiche die Spannungs-/Temperaturaufzeichnung und die Leistungsaufzeichnung sind.
Der LR8101 kann mit bis zu zehn M7100 oder M7102 Spannungs-/Temperaturmodulen kombiniert werden. Diese modulare Architektur ermöglicht es den Benutzern, die genaue Anzahl und Art der für eine bestimmte Anwendung erforderlichen Kanäle zu konfigurieren.
In Verbindung mit dem M7100-Modul unterstützt das System bis zu 150 Kanäle mit einem Aktualisierungsintervall von 5 ms. Mit einer 1500 VDC CAT II Isolierung zur Erde ermöglicht der M7100 sichere Spannungs- und Temperaturmessungen an Hochspannungsbatteriesystemen, einschließlich 800 V und 1200 V Batteriepacks.
In Verbindung mit dem M7102-Modul unterstützt das System bis zu 300 Kanäle mit einem Aktualisierungsintervall von 10 ms. Mit einer 600 VDC CAT II Isolierung ist der M7102 ideal für die Datenprotokollierung an 400 V Batteriesystemen geeignet.
Beide Modultypen unterstützen Spannungsmessungen und Thermoelement-basierte Temperaturmessungen.
Durch Hinzufügen des M1100 AC-Netzteilmoduls können bis zu vier M7103 Leistungsmessmodule an den LR8101 angeschlossen werden, die bis zu 12 Kanäle für hochpräzise, langfristige Leistungsprotokollierung bieten.
Das M7103 kann auch für Spannungs- und Strommessungen verwendet werden. Seine Spannungseingänge unterstützen die direkte Messung von bis zu 2000 VDC und 1000 VAC.
Für die Stromprotokollierung unterstützt der LR8101 eine breite Palette von HIOKI Stromsensoren, die mit einem ME15W-Stecker ausgestattet sind. Diese Sensoren werden direkt vom Logger mit Strom versorgt und benötigen keine externe Stromversorgung, was die Installation vereinfacht und die Systemkomplexität reduziert.
Die LR8101 Haupteinheit verfügt nicht über eine integrierte Stromversorgung. Die erforderliche Stromquelle hängt von der gewählten Modulkonfiguration ab.
Für Systeme, die M7100 und/oder M7102 Spannungs-/Temperaturmodule verwenden, kann die Stromversorgung entweder über den Z1016 AC-Adapter oder das L1012 DC-Stromkabel erfolgen.
Für Konfigurationen, die ein oder mehrere M7103 Leistungsmessmodule enthalten, ist das M1100 AC-Netzteilmodul erforderlich. Diese Anforderung gilt auch für gemischte Systeme, die M7103-Module mit M7100- und/oder M7102-Modulen kombinieren.
• LR8101 Datenlogger
• Kurzanleitung
• Bedienungshinweise
• DVD mit Kurzanleitung, Bedienungsanleitung, CAN Editor, Logger Utility und GENNECT One Software
• LR8102 Datenlogger
• M7100 Spannungs-/Temperaturmodul
• M7102 Spannungs-/Temperaturmodul
• M7103 Leistungsmessmodul
• M1100 AC-Netzteilmodul
• Z1016 AC-Adapter
• L1012 DC-Stromkabel
• Z4001 SD-Karte, 2 GB
• Z4003 SD-Karte, 8 GB
• Z4006 USB-Stick, 16 GB
• 9642 LAN-Kabel
