Erdungsmodul für Messungen auf Beton und harten Oberflächen

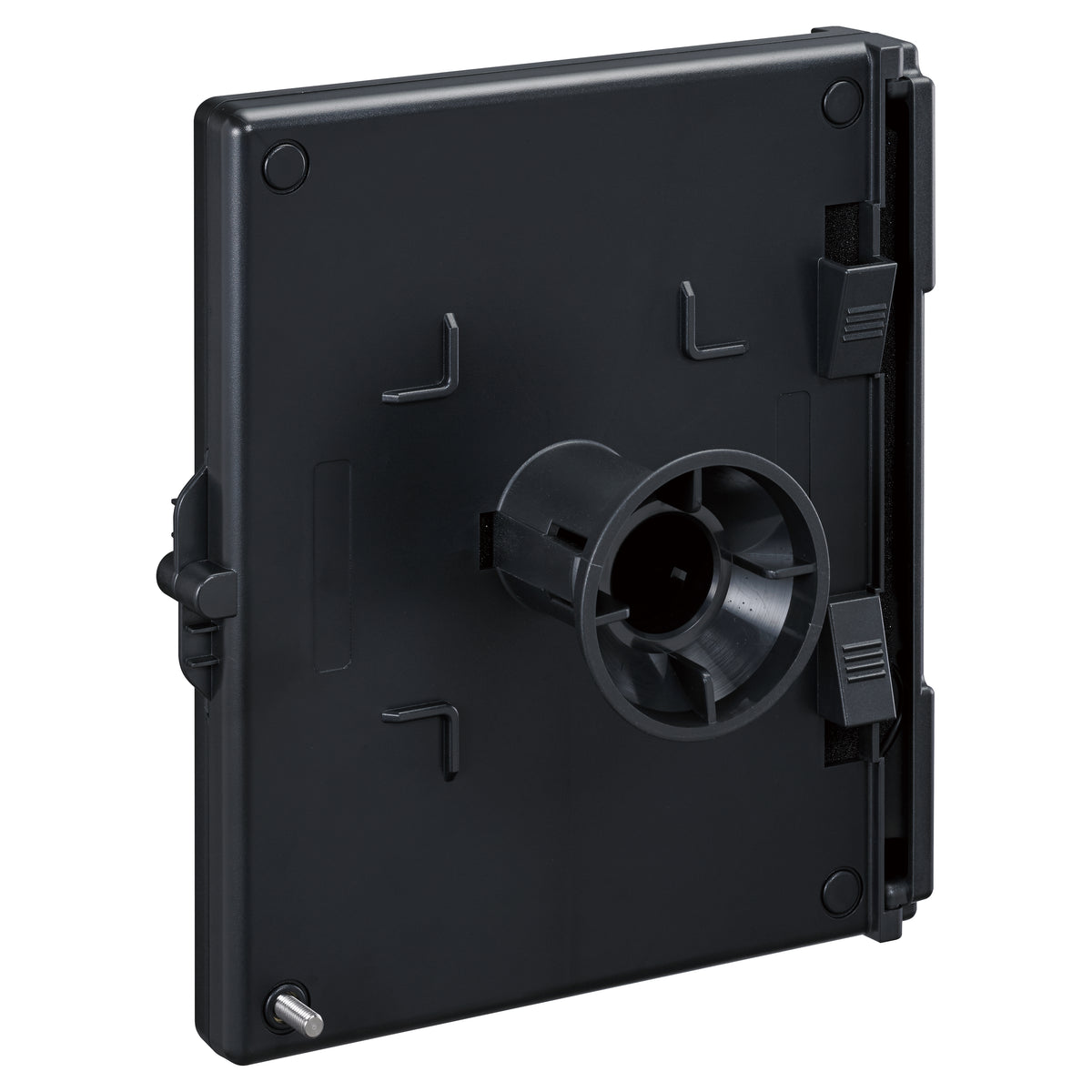

Erdungsmodul mit zwei Kupfergitter-Kontaktflächen von je 18 × 22 cm, klappbar, Magnetverschluss und Krokodilklemmenanschluss, zur Montage an Prüfkabeltrommeln L9845-52, L9845-33, L9845-31, L9842-22 und L9842-11.

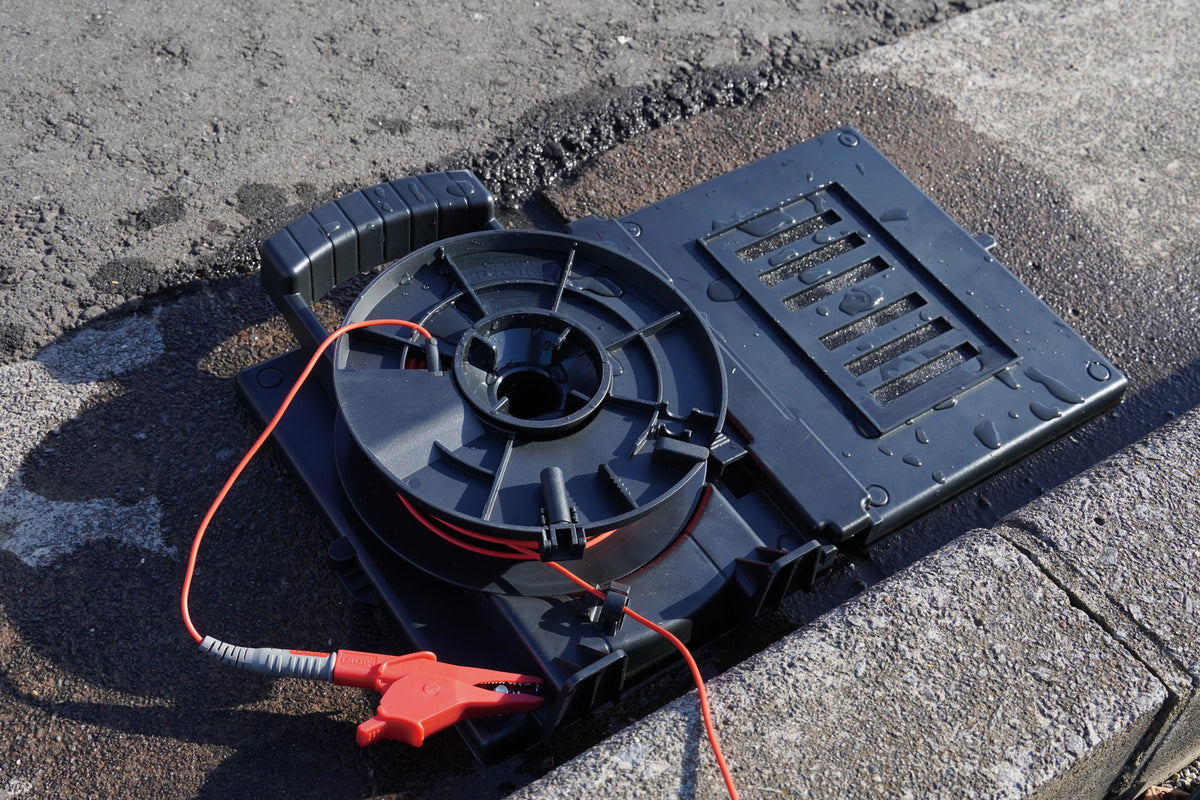

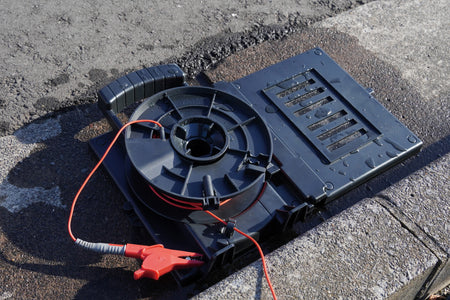

Das HIOKI L9846 Erdungsmodul ist ein Zubehörteil für Erdwiderstandsmessungen auf harten Oberflächen wie Beton, Asphalt und anderen Orten, an denen Hilfserdungsspieße nicht direkt eingesetzt werden können. Das klappbare Modul verfügt über einen Magnetverschluss und zwei Kupfergitter-Kontaktflächen von jeweils 18 × 22 cm. Im Gebrauch wird das Modul aufgeklappt und auf die Messfläche gelegt. Das Befeuchten des Kupfergitters mit Wasser stellt den elektrischen Kontakt her, der für Erdwiderstandsmessungen erforderlich ist.

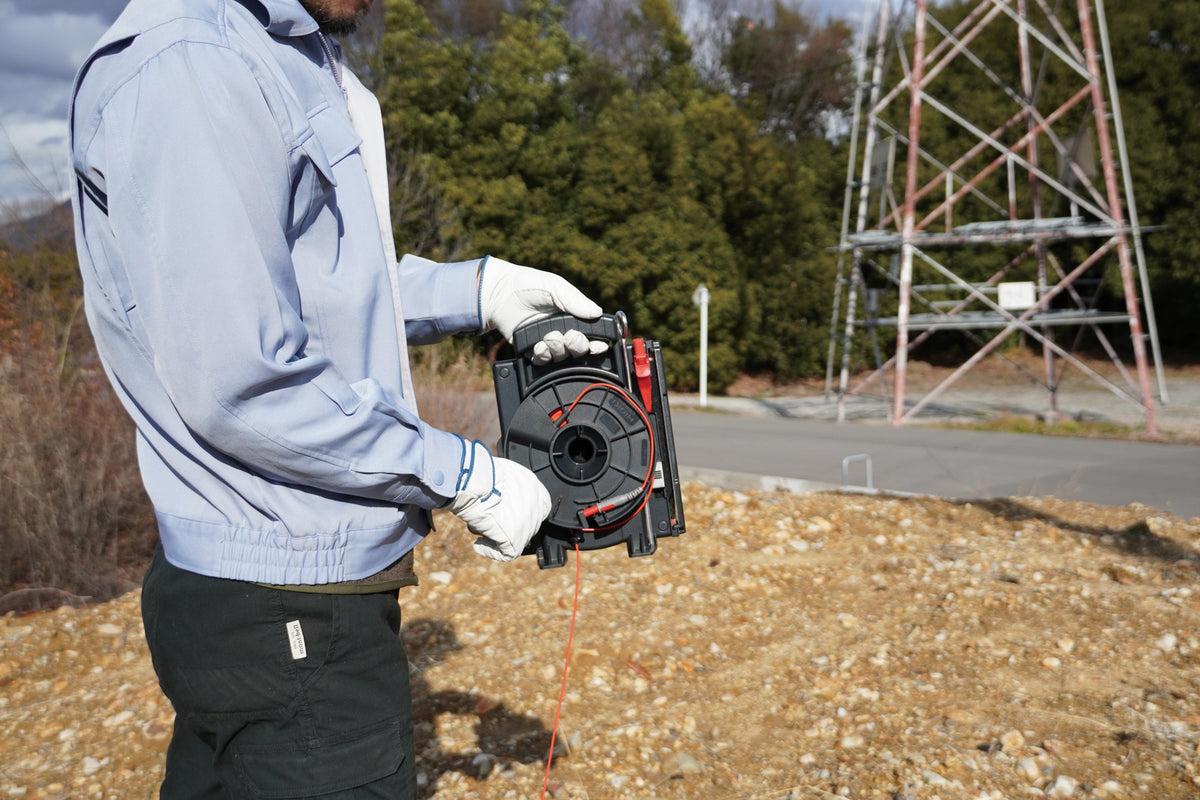

Das Modul wird über eine Krokodilklemme an die Messanordnung angeschlossen und ist für die direkte Integration mit kompatiblen HIOKI Prüfkabeltrommeln konzipiert. Das L9846 kann an den Prüfkabeltrommeln L9845-52, L9845-33, L9845-31, L9842-22 und L9842-11 montiert werden und bildet eine einzige kombinierte Einheit für bequemen Transport und Betrieb.
An der zur Prüfkabeltrommel gerichteten Seite verfügt das Modul über einen Trichter zum Einfüllen von Wasser, während entsprechende Auslassschlitze auf der gegenüberliegenden Seite dazu beitragen, die Feuchtigkeit über die Kontaktflächen zu verteilen. Dieses Design unterstützt eine zuverlässige elektrische Kopplung an harte Oberflächen ohne die Notwendigkeit von Hilfserdungsspießen.
Verglichen mit den kompakteren 9050 Erdungsmodulen bietet das L9846 eine größere Robustheit und einfachere Handhabung im Feld. Für Transport und Lagerung bietet die C0209 Tragetasche Platz für Prüfkabeltrommeln mit montierten Erdungsmodulen.
Zwei L9846 Erdungsmodule werden zusammen mit der C0209 Tragetasche als Standardzubehör für die Erdungstester FT6041 und FT6041-91 geliefert.
Das L9846 ist für die Verwendung mit HIOKI Erdungstestern wie dem FT6041 und FT6041-91 konzipiert. Die Verwendung mit anderen Erdungstestern oder Installationsprüfern, die mit Erdspießen arbeiten, liegt außerhalb der vorgesehenen Systemkonfiguration, und HIOKI übernimmt für solche Anwendungen keine Funktionsgarantie.
• L9846 Erdungsmodul
• FT6041 Erdungstester
• FT6041-91 Erdungstester-Set
• L9845-52 Prüfkabeltrommel, rot, 50 m
• L9845-33 Prüfkabeltrommel, blau, 25 m
• L9845-31 Prüfkabeltrommel, gelb, 25 m
• L9842-22 Prüfkabeltrommel, rot, 20 m
• L9842-11 Prüfkabeltrommel, gelb, 10 m
• 9050 Erdungsmodul
• C0209 Tragetasche
