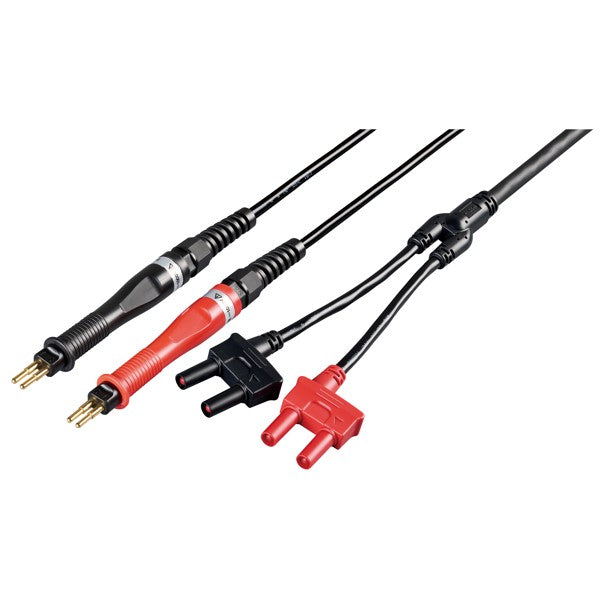

Messleitungen mit scharfen Spitzen für 4-Leiter-Widerstandsmessungen
4-Leiter-Messleitungen mit scharfen, vergoldeten, federbelasteten Pogo-Pin-Spitzen (Ø 3,55 mm, Kabellänge 3,0 m), für DC-Widerstandsmessungen mit HIOKI RM3548-50.
Die Messleitungen L2142 wurden für präzise 4-Leiter-Gleichstromwiderstandsmessungen mit dem tragbaren Widerstandsmessgerät HIOKI RM3548-50 entwickelt. Im Gegensatz zum L2141 verfügen sie über scharfe, gefederte Pogo-Pin-Spitzen an beiden Leitungen, die einen stabilen elektrischen Kontakt ermöglichen, indem sie Lack, Oxidschichten und andere Oberflächenbeschichtungen durchdringen, um das leitfähige Basismaterial zu erreichen.
Dies macht das L2142 ideal für die Widerstandsprüfung an beschichteten oder oxidierten Metallteilen, wie z.B. Erdungsprüfungen an lackierten Rahmen, Sammelschienen, Motorgehäusen und anderen leitfähigen Strukturen, bei denen eine Oberflächenvorbereitung unpraktisch oder unerwünscht ist.
Jedes Messleitungspaar ist für 4-Leiter-Messungen mit separaten SOURCE- und SENSE-Leitern konfiguriert, wodurch der Einfluss des Leitungswiderstands minimiert und genaue, wiederholbare Messungen bei geringen Widerständen gewährleistet werden. Die vergoldeten Pogo-Pin-Spitzen (Ø 3,55 mm) bieten eine ausgezeichnete Leitfähigkeit und lange Lebensdauer, selbst bei häufigen Messzyklen.
Jede Spitze übt bei einem Hub von 4 mm einen Anpressdruck von ca. 1,2 kg aus, was dazu beiträgt, einen zuverlässigen elektrischen Kontakt auf beschichteten Oberflächen aufrechtzuerhalten. Der teilweise verbundene Kabelabschnitt vereinfacht die Handhabung und reduziert den Kabelsalat, während der geteilte Prüfspitzenabschnitt eine flexible Positionierung über weit auseinander liegende Messpunkte ermöglicht.
Mit einer Gesamtkabellänge von 3,0 m und einem Abzweigpunkt nach 1,0 m bietet das L2142 eine ausreichende Reichweite für den Einsatz im Labor und vor Ort, einschließlich Messungen an großen Geräten und Strukturen.
Das L2142 ist besonders geeignet für Gleichstromwiderstandsmessungen an lackierten oder oxidierten Metalloberflächen, bei denen ein Durchdringen der Beschichtung erforderlich ist. Für saubere, bearbeitete oder anderweitig empfindliche Metalloberflächen, bei denen ein Durchdringen der Beschichtung nicht erwünscht ist, werden die Messleitungen L2141 mit abgerundeter Spitze empfohlen.
Obwohl ursprünglich für das HIOKI RM3548-50 entwickelt, ist das L2142 auch mit dem früheren RM3548 und anderen Gleichstrom-4-Leiter-Widerstandsmessgeräten mit kompatiblen Anschlüssen kompatibel.
• Typ: 4-Leiter-Messleitungen (rot / schwarz)
• Messart: DC-Widerstand
• Spitzentyp: Scharfe, vergoldete, federbelastete Pogo-Pins (Ø 3,55 mm)
• Anpressdruck: Ca. 1,2 kg bei 4 mm Hub
• Leitungslänge: Gesamt 3,0 m (Abzweig nach 1,0 m; jede Leitung 2,0 m)
• Aufbau: 4-Leiter-Konfiguration mit teilweise verbundenem Kabelabschnitt
• Kompatible Geräte: HIOKI RM3548-50, RM3548 und andere DC-4-Leiter-Widerstandsmessgeräte
• L2142 Pogo-Pin-Messleitungen (1 rot, 1 schwarz)
