4-Leiter-Messleitungssatz für DC-Messungen mit großer Reichweite

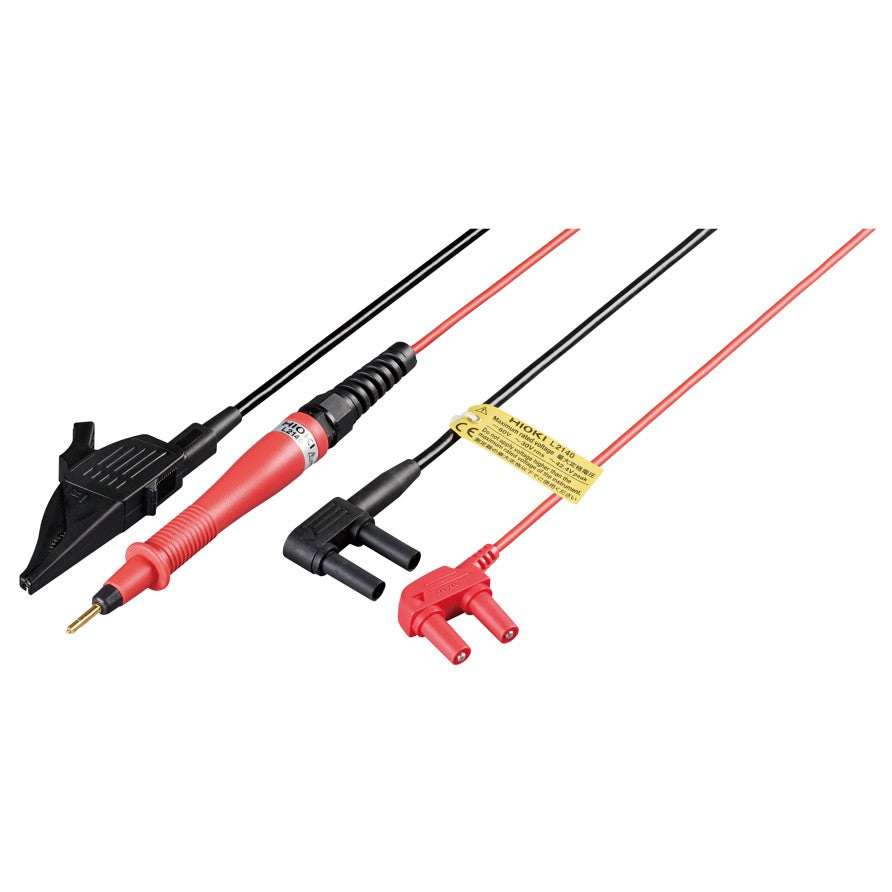

Vier-Leiter-Messleitungssatz für DC-Widerstandsmessungen, rote Leitung mit Pogo-Pin-Sonde (1,84 m) und schwarze Leitung mit großem Krokodilklemmen (3,16 m, bis Ø 30 mm), für HIOKI RM3548-50.
Der Messleitungssatz L2140 ist für Vier-Leiter-DC-Widerstandsmessungen konzipiert und wurde ursprünglich für die Verwendung mit dem tragbaren Widerstandsmessgerät HIOKI RM3548-50 entwickelt. Er unterstützt genaue Widerstandsmessungen über weit auseinanderliegende Messpunkte und ist somit ideal für Anwendungen wie die Wartung von Elektro- und Hybridfahrzeugen, Potentialausgleichstests, die Überprüfung von Batterieverbindungen, Motorwicklungsprüfungen und Widerstandsmessungen an Industriemotoren, Transformatoren und Stromversorgungssystemen.
Die rote Leitung verfügt über eine gerade, federbelastete Pogo-Pin-Sondenspitze mit einem Spitzendurchmesser von Ø 2,9 mm, die einen stabilen und zuverlässigen Kontakt auf Schrauben, Sammelschienen, Klemmen und anderen leitenden Oberflächen gewährleistet. Die schwarze Leitung ist mit einem großen Krokodilklemmen ausgestattet, das Objekte bis zu Ø 30 mm sicher greifen kann und zuverlässige Verbindungen zu Erdungspunkten und größeren Leitern ermöglicht.
Jedes Leitungspaar ist als Vier-Leiter-Messsystem mit separaten SOURCE- und SENSE-Leitern konfiguriert. Diese Anordnung minimiert den Einfluss des Leitungswiderstands und trägt zur Aufrechterhaltung der Messgenauigkeit bei, selbst über längere Distanzen. Die roten und schwarzen Leitungen sind nicht physisch miteinander verbunden, was eine flexible Positionierung über mehrere Meter ermöglicht.
Der L2140 ist für DC-Widerstandsmessungen optimiert und nicht für AC-Impedanzmessungen vorgesehen, bei denen zur Minimierung induktiver Effekte eine parallele Kabelführung erforderlich ist.
Mit einer Nennspannung von bis zu 60 V DC bietet der L2140 einen ausreichenden Sicherheitsspielraum für präzise Widerstandsprüfungen. Obwohl er speziell für den RM3548-50 entwickelt wurde, ist er auch mit dem früheren RM3548 und anderen Instrumenten mit kompatiblen Vier-Leiter-Widerstandsmessungseingängen kompatibel. Seine große Reichweite und flexible Konstruktion machen ihn auch für Messungen am Arbeitsplatz mit Instrumenten wie dem HIOKI RM3545A geeignet.
• Typ: Vier-Leiter-Messleitungssatz (rot und schwarz)
• Maximale Nennspannung: 60 V DC
• Messtyp: Nur Gleichstromwiderstand (nicht für Wechselstromimpedanzmessung geeignet)
• Rote Leitung: 1,84 m mit Pogo-Pin-Sondenspitze (Ø 2,9 mm)
• Schwarze Leitung: 3,16 m mit Krokodilklemme für Objekte bis Ø 30 mm
• Anpressdruck (Pogo-Pin): ca. 190 g Anfang, 250 g bei 1 mm Hub
• Aufbau: Vier-Leiter-Konfiguration; rote und schwarze Leitungen nicht physisch miteinander verbunden
• Kompatible Instrumente: HIOKI RM3548-50, RM3548 und andere DC-Vier-Leiter-Widerstandsmessgeräte
• L2140 Messleitungssatz (rot und schwarz)
• RM3548-50 Tragbares Widerstandsmessgerät
• RM3545A-1 Widerstandsmessgerät
• L2141 Pogo-Pin-Messleitungen
• L2142 Pogo-Pin-Messleitungen
• 9465-10 Gerade Pin-Typ-Messleitung
• 9465-11 Pogo-Pin-Messleitungen
• 9465-90 Ersatzspitze
