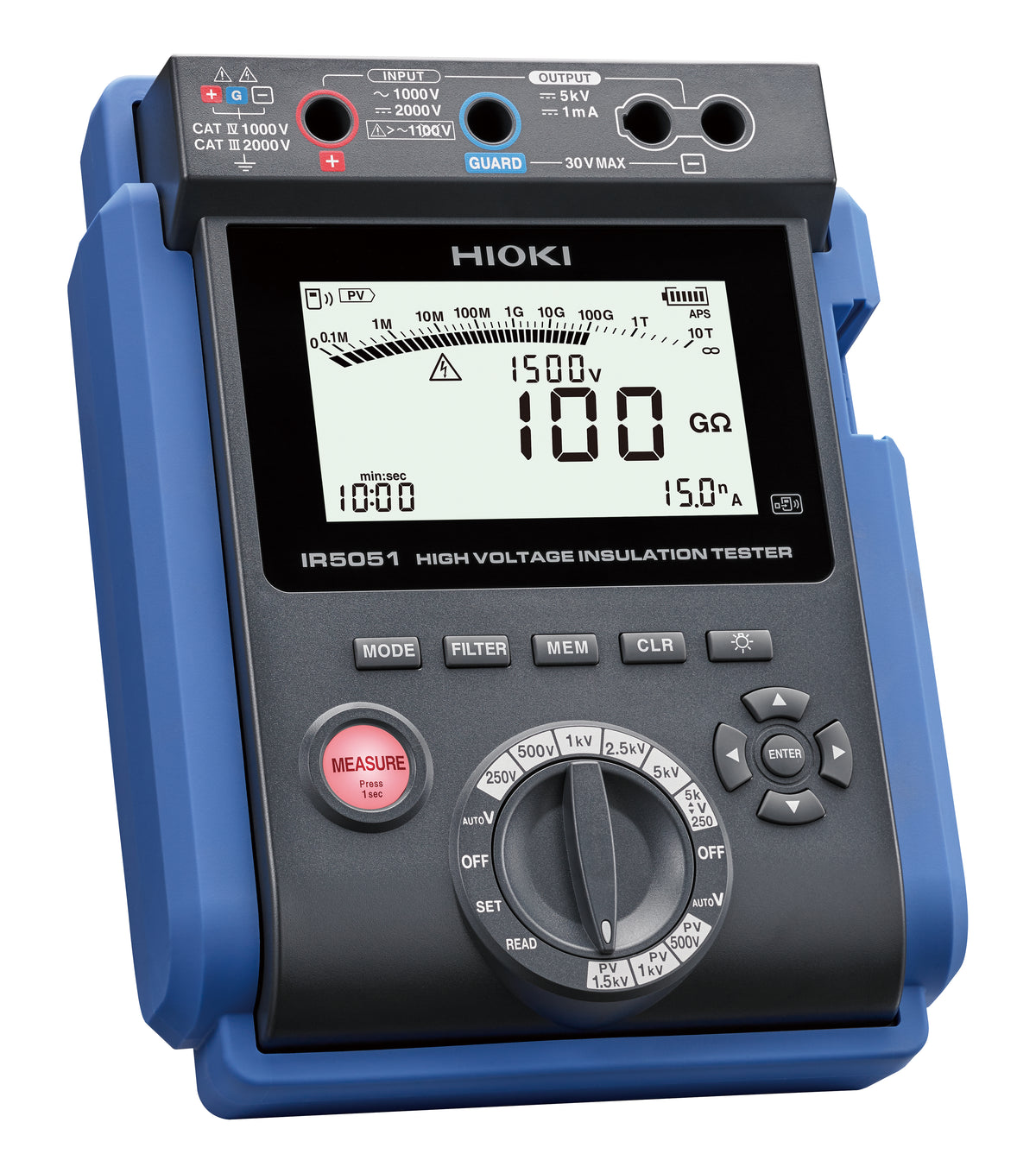

Tragbares Hochspannungs-PV-Isolationsmessgerät mit Z3210
Tragbares Hochspannungs-Isolationsmessgerät mit spezieller PV-Funktion und Bluetooth, Isolationsprüfung bis 5 kV und 10 TΩ, PV-Prüfung bis 2000 V während der Stromerzeugung, Schutzart IP65, CAT III 2000 V.
• Isolationsprüfspannungsbereich: 250 V bis 5 kV
• Isolationswiderstandsbereich: 10 MΩ bis 10 TΩ
• PV-Isolationsprüfspannungsbereich: 250 V bis 2 kV
• PV-Isolationswiderstandsbereich: 10 MΩ bis 100 GΩ
• PV-Isolationswiderstandsmessgeschwindigkeit: 4 s
• Führt PV-Isolationswiderstandsprüfungen bis zu 2000 V auch während der Stromerzeugung innerhalb von 4 Sekunden durch, konform mit den Sicherheitsstandards 2000 V CAT III
• Isolationsprüfung von PV-Anlagen bis 2000 V im Tagesbetrieb
• Lokalisierung von Erdschlüssen in einer Reihe von PV-Modulen
• Isolationsprüfung für Kabel, Motoren und Transformatoren
Das IR5051-90 ist ein Set bestehend aus dem Hochspannungs-Isolationsmessgerät IR5051 und dem enthaltenen Bluetooth-Adapter Z3210. Basierend auf dem IR5051 kombiniert es eine spezielle PV-Funktion zur Isolationswiderstandsprüfung an Photovoltaiksystemen während der Stromerzeugung mit der standardmäßigen Hochspannungs-Isolationsmessung von 250 V bis 5 kV und 10 MΩ bis 10 TΩ. Der enthaltene Z3210 ermöglicht die drahtlose Datenübertragung für dokumentationsorientierte Arbeitsabläufe im Feld.

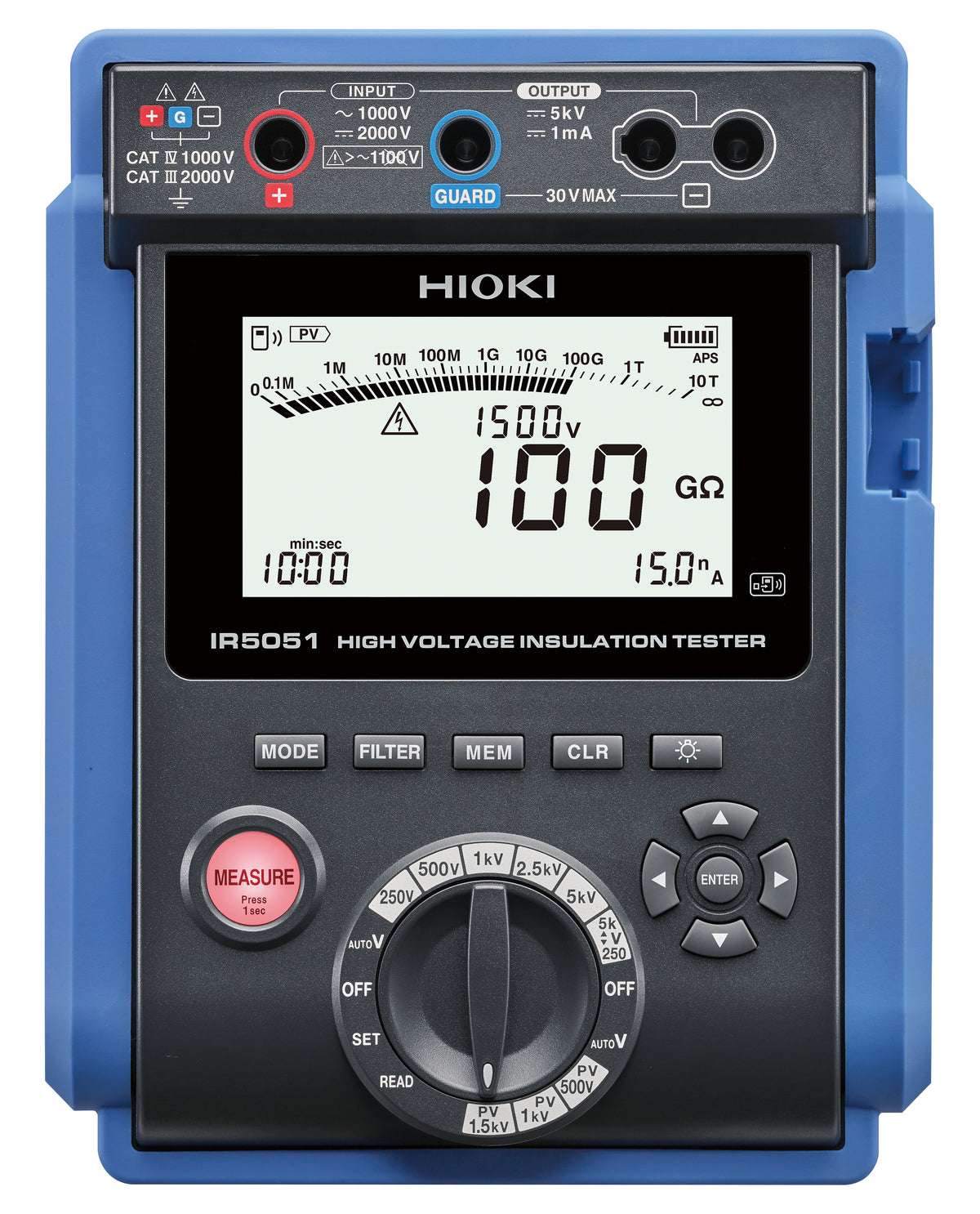

Ein Hauptmerkmal des IR5051-90 ist sein physikalisch separater PV-Messbereich. Dieser wird in einem eigenen Bereich am Drehschalter ausgewählt und ist speziell für Isolationswiderstandsmessungen an PV-Anlagen bis 2000 V mit Bereichen bis 100 GΩ ausgelegt.
Es ist nicht nötig, bis zum Einbruch der Dunkelheit zu warten oder die Stromerzeugung zu unterbrechen. Das IR5051-90 führt Isolationswiderstandsmessungen an PV-Anlagen tagsüber und während das System Strom erzeugt durch. Jede Messung ist innerhalb von 4 Sekunden abgeschlossen, was besonders relevant ist, wenn mehrere hundert Messpunkte in größeren PV-Anlagen getestet werden.
Für den Einsatz vor Ort in PV-Anlagen und anderen Hochspannungssystemen kombiniert das IR5051-90 die Messfunktionen des IR5051 mit einem kompakten und leichten Design. Das mitgelieferte Hartschalenetui schützt das Gerät in IP65-Umgebungen vor Staub und Wasser. Mit einer maximalen Nennspannung von 2000 V in der Messkategorie CAT III ist das Gerät für die Prüfung von PV-Systemen dieser Klassifizierung ausgelegt.
Nach der Messung leitet die automatische Entladefunktion Restspannung im Prüfobjekt ab. Abgeschirmte Messleitungen und eine Schutzleitung reduzieren Störungen für stabile Messergebnisse.
Zusätzlich zur PV-Isolationsprüfung kann das IR5051-90 auch für standardmäßige Hochspannungs-Isolationsmessungen eingesetzt werden, zum Beispiel an Kabeln, Motoren und Transformatoren.
Bei solchen Anwendungen sind Isolationswiderstandswerte für eine erste Einschätzung nützlich, reichen aber nicht aus, um Alterung, Feuchtigkeitseintritt oder Verunreinigungen detailliert zu bewerten. Der Isolationswiderstand variiert auch mit Temperatur, Feuchtigkeit und dem zeitabhängigen Verhalten des Isolationsmaterials, so dass eine einzelne Messung nur einen begrenzten Wert für die Zustandsbeurteilung hat.
Für diese Hochspannungs-Isolationsmessungen bietet das IR5051-90 zusätzliche Diagnosefunktionen. Der Polarisationsindex (PI) bewertet die Veränderung des Isolationswiderstands über die Zeit und liefert Informationen über Alterung, Feuchtigkeit und Verunreinigungen. Das Dielektrische Absorptionsverhältnis (DAR) folgt demselben Prinzip mit kürzeren Zeitintervallen und eignet sich für Anwendungen, bei denen sich die Messwerte schneller stabilisieren. Die Dielektrische Entladung (DD) wird zur Beurteilung von Mehrschichtisolationen verwendet und hilft, Degradationen innerhalb des Isolationsmaterials zu identifizieren.
Stufenspannungs- (SV) und Rampentests erweitern diese Bewertung auf wechselnde Prüfspannungen und helfen, Schwachstellen aufzudecken, die bei einer festen Prüfspannung möglicherweise nicht sichtbar sind.
Messdaten können im Gerät gespeichert und später zur Überprüfung, Berichterstattung oder Übertragung an externe Systeme abgerufen werden. Da das IR5051-90 standardmäßig den Z3210 enthält, können Messwerte auch drahtlos an Smartphones oder Tablets zur mobilen Dokumentation und Weiterverarbeitung gesendet werden.
In Verbindung mit der kostenlosen GENNECT Cross App für iOS und Android kann das Gerät direkt im Feld in Dokumentations-Workflows integriert werden. Der Z3210 unterstützt auch den HID-Betrieb, so dass Messwerte als Tastatureingaben an Excel oder andere Anwendungen übertragen werden können.
Für die computergestützte Dokumentation können gespeicherte Daten über das optionale Kommunikationspaket DT4900-01 übertragen werden. Die optisch isolierte Schnittstelle bietet eine galvanische Trennung vom PC und unterstützt auch das Ändern der Geräteeinstellungen vom Computer aus. Die Messsteuerung ist über DT4900-01 nicht verfügbar.
Das IR5051-90 wird in HIOKIs eigenen Produktionsstätten in Japan hergestellt.

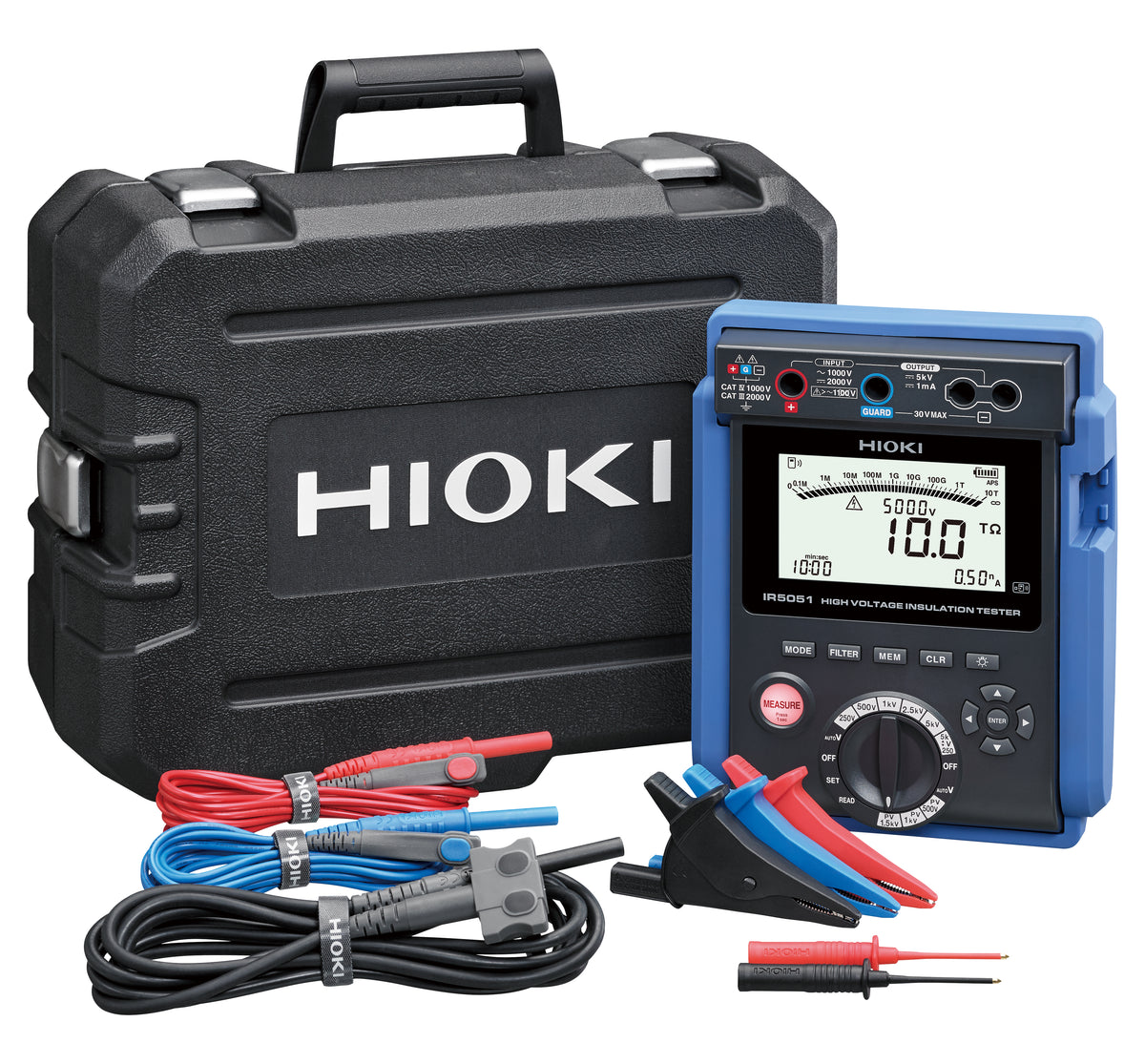

• IR5051 Hochspannungs-Isolationsmessgerät
