Hioki ist ein führender Hersteller elektrischer Mess- und Prüfgeräte und bietet hochpräzise Lösungen für Leistungsanalyse, Batterietests und industrielle Wartung. Das Portfolio umfasst Digitalmultimeter, Stromzangen, Leistungsanalysatoren, Batterietester, Datenlogger und Isolationsprüfgeräte. Ingenieure, Elektriker und Forscher weltweit vertrauen auf Hioki-Produkte für Anwendungen in Energie, Automotive und Elektronik.
Digitales Isolationsmessgerät mit Bargraph und Fernschalter, 50 V bis 1000 V
Digitales Isolationsmessgerät mit Bargraph-Anzeige, 5 Prüfspannungen von 50 V bis 1000 V, Isolationswiderstand bis 4000 MΩ, PASS/FAIL-Vergleicher, 200 mA Schutzleiterprüfung, integrierter Fernschalter in der Messleitung, Bluetooth optional mit Z3210.
• 5 Prüfspannungen von 50 V bis 1000 V
• Isolationswiderstand bis 4000 MΩ
• CAT III 600 V Sicherheitsklassifizierung
• Digitalanzeige mit Bargraph
• Integrierter Fernschalter in der Messleitung
• Inspektion und Wartung von Niederspannungs-Elektroinstallationen

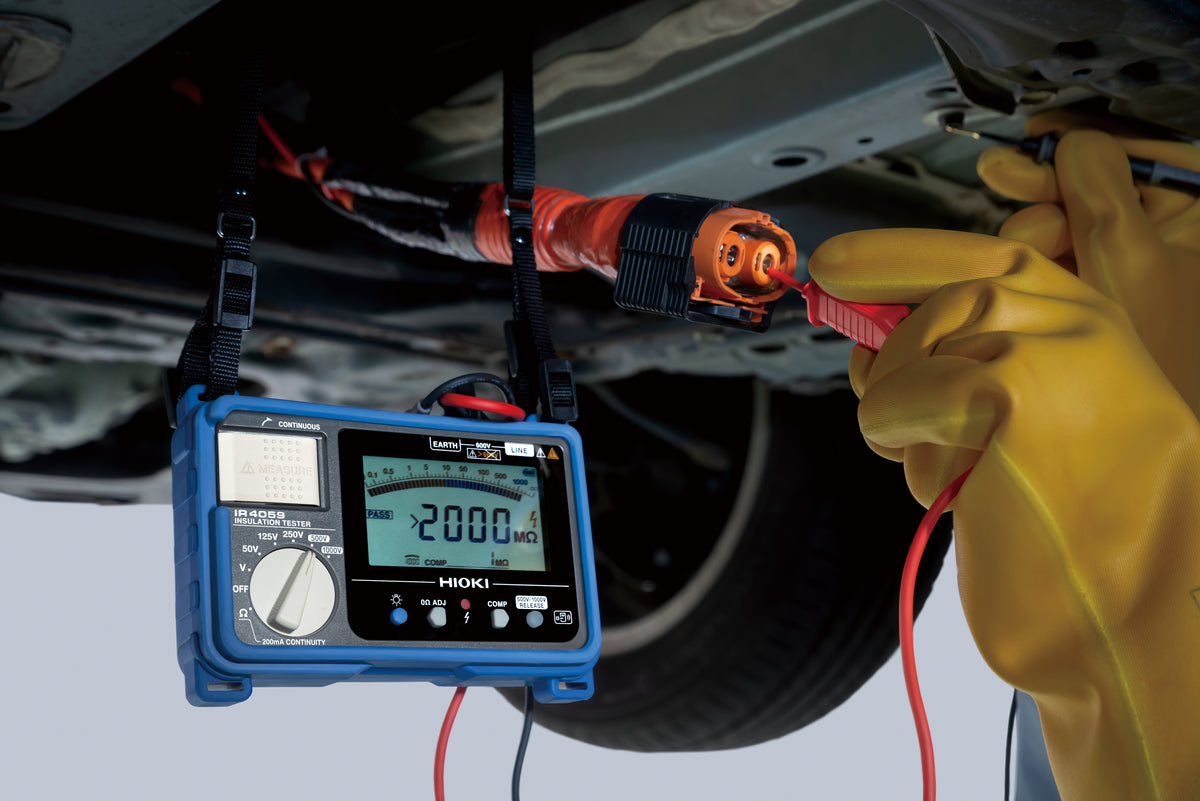

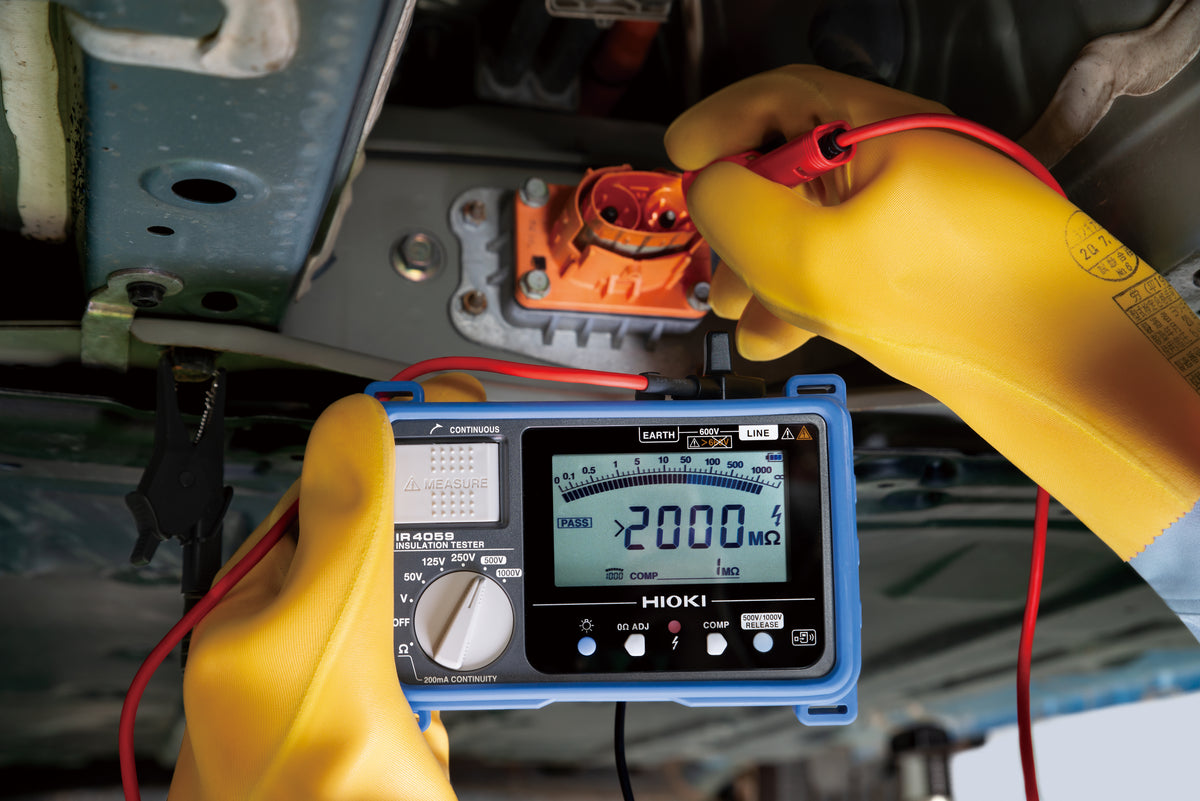

• Fehlerbehebung bei Isolationsfehlern in Verkabelungen, Motoren und Geräten
• Feldprüfung von Maschinen, Schaltschränken und Verteilern
• Periodische Prüfung von Anlagen und Geräten
Bei Installations- und Wartungsarbeiten ist eine Isolationswiderstandsprüfung erforderlich, wenn Verdrahtungen, Verteilungen, Motoren und elektrische Geräte nach Reparaturen oder bei periodischen Inspektionen überprüft werden. Ein spezielles Isolationsmessgerät ist oft die praktische Wahl, ohne dass ein multifunktionales Installationsmessgerät oder ein kombiniertes Prüfgerät benötigt wird.

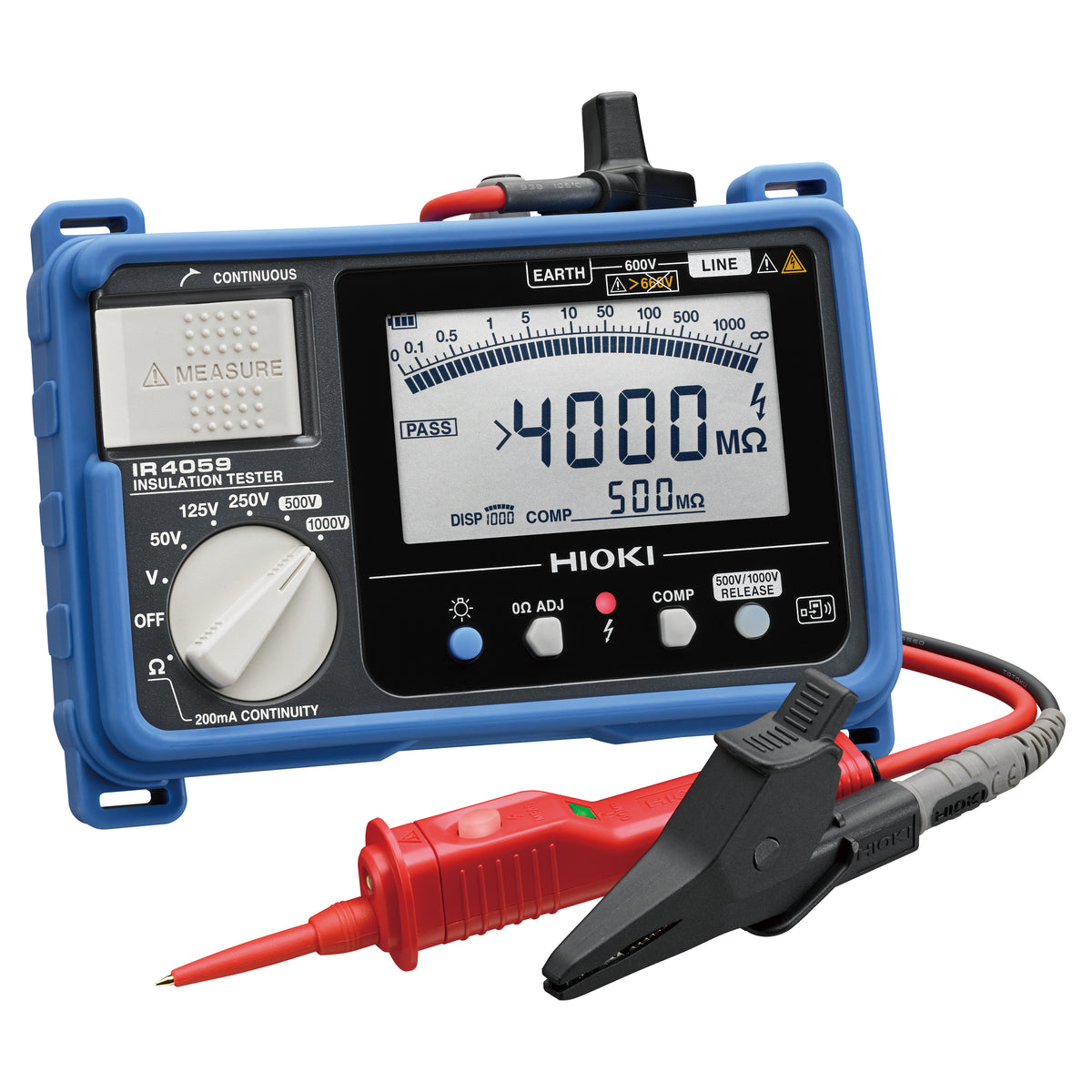

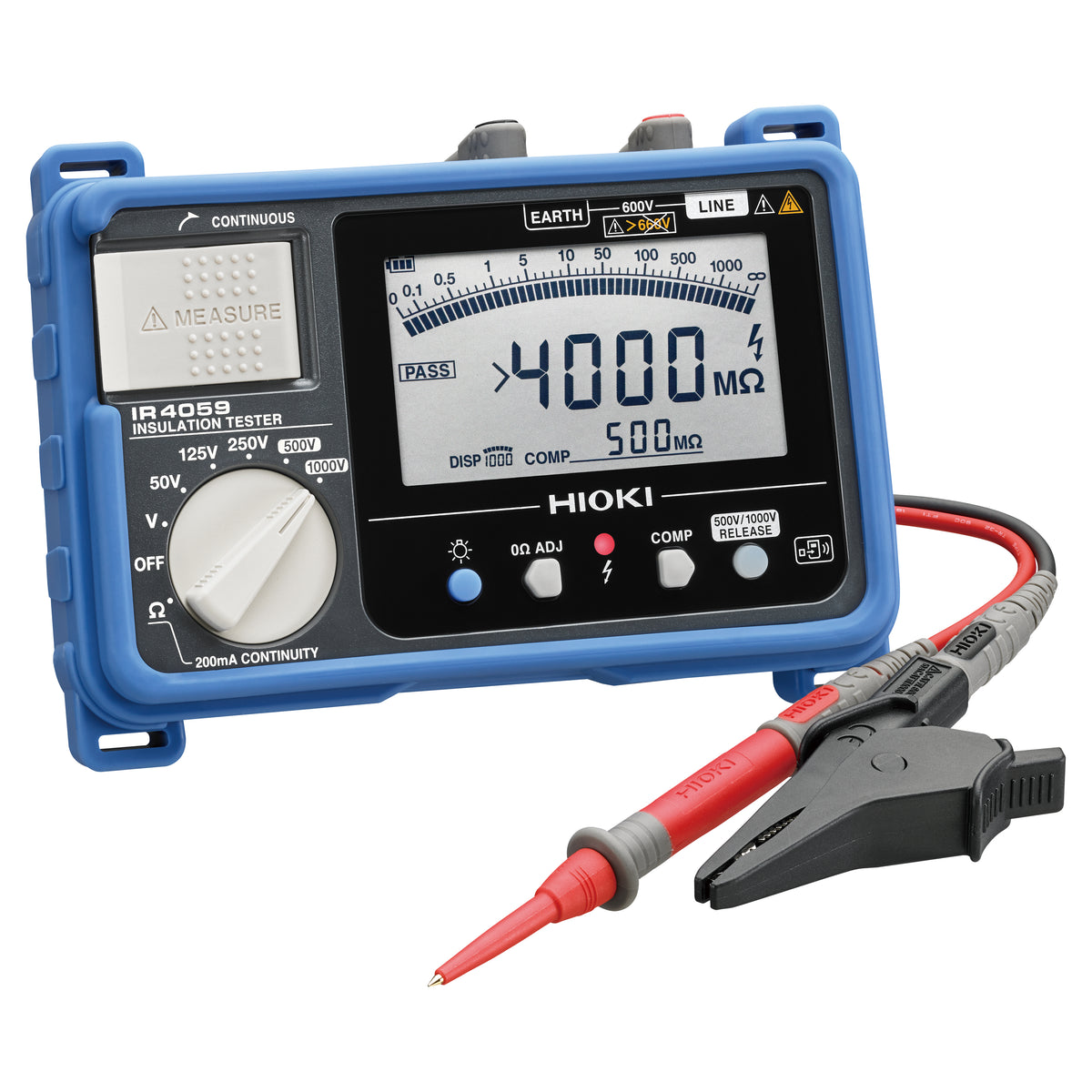

Das IR4059 ist ein digitales, batteriebetriebenes Isolationsmessgerät mit fünf Prüfspannungen von 50 V bis 1000 V in einem kompakten Design, das problemlos in eine Werkzeugtasche passt. Es misst den Isolationswiderstand bis zu 4000 MΩ und wird zur Prüfung von Elektroinstallationen, Motoren, Maschinen und Steuerungssystemen eingesetzt. Das Gerät erfüllt die Anforderungen der EN 61557 für Isolationswiderstands- und Schutzleiter-Durchgangsprüfungen in Niederspannungsanlagen.

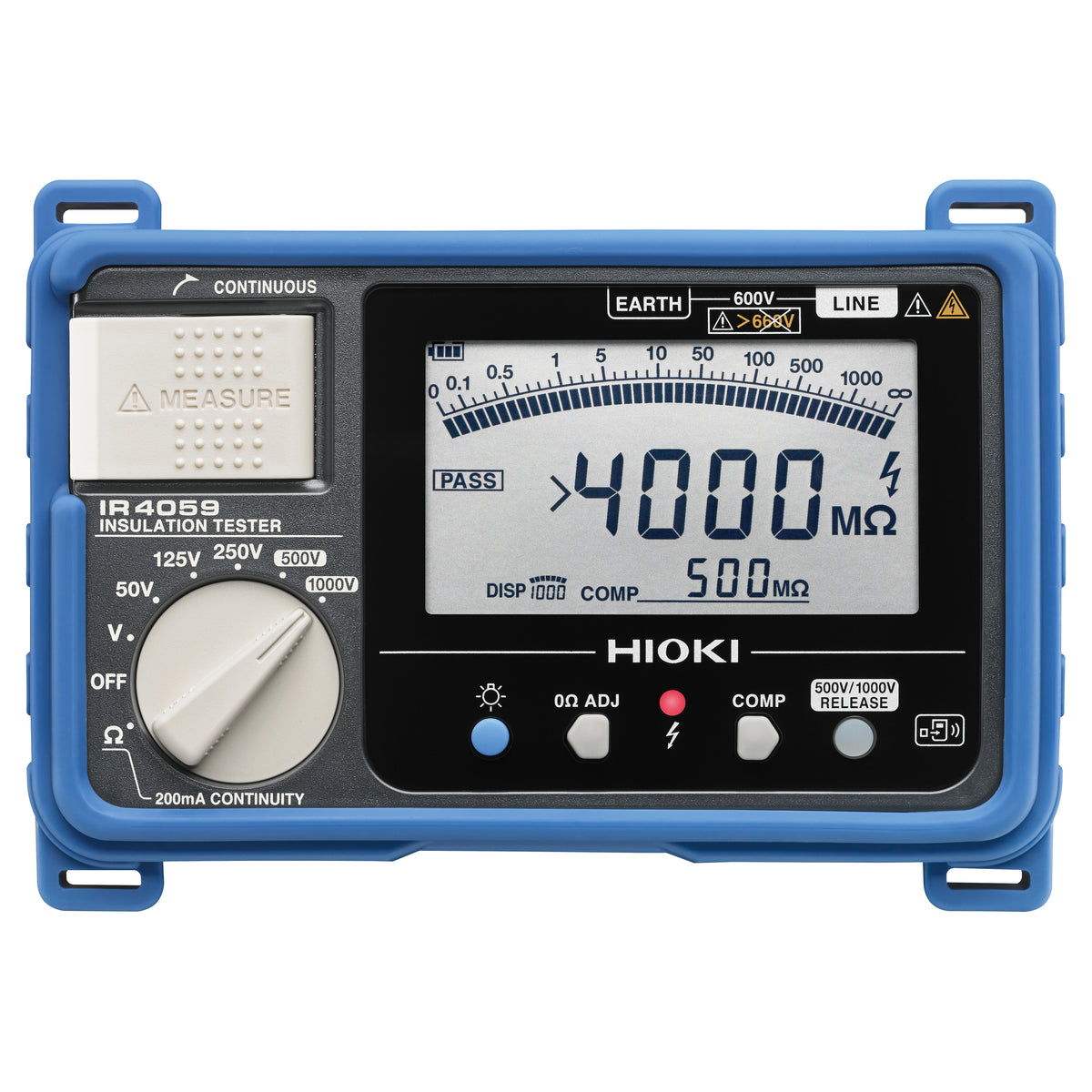

Neben der numerischen Anzeige verfügt das IR4059 über einen digitalen Bargraph, der eine sofortige visuelle Anzeige des Isolationswiderstands während der Messung liefert. Änderungen des Widerstands sind direkt auf der Skalenanzeige sichtbar.
Der integrierte Vergleicher bewertet die Isolationsmessung in ca. 0,3 Sekunden und zeigt PASS oder FAIL an. PASS und FAIL werden akustisch signalisiert, und im Falle eines FAIL-Ergebnisses leuchtet die Displaybeleuchtung rot.
Der PASS/FAIL-Schwellenwert kann für jeden Prüfspannungsbereich individuell eingestellt werden und bleibt auch nach dem Ausschalten des Geräts oder einem Bereichswechsel gespeichert.
Bei ausgeschalteter Vergleichsfunktion zeigt das Gerät stattdessen den Isolationswiderstandswert nach 60 Sekunden während einer laufenden Messung an. Dies unterstützt die zeitbasierte Bewertung, wenn längere Prüfzeiten erforderlich sind.
Die Schutzleiterprüfung erfolgt mit einem Prüfstrom von 200 mA gemäß EN 61557-4. Der definierte Prüfstrom belastet den Schutzleiteranschluss ausreichend, um erhöhte Übergangswiderstände, lose Verbindungen und oxidierte Klemmen zu erkennen. Dies ermöglicht eine zuverlässigere Beurteilung als eine Durchgangsprüfung mit geringem Strom, die mit einem Standard-Digitalmultimeter durchgeführt wird.
Zusätzlich zur Isolations- und Niederohmmessung verfügt das Gerät über eine AC- und DC-Spannungsprüfung bis 600 V. Dies ermöglicht die Überprüfung, ob das Prüfobjekt vor Beginn einer Isolationsmessung spannungsfrei ist.
Für zusätzliche Sicherheit müssen die Prüfspannungen 500 V und 1000 V vor der ersten Messung manuell entriegelt werden. Dies verhindert eine unbeabsichtigte Aktivierung höherer Prüfspannungen.
Das IR4059 entspricht CAT III 600 V und wurde auf einen Fall aus 1 m Höhe auf Beton getestet. Es ist für den Betrieb bei Umgebungstemperaturen von -25 °C bis 65 °C ausgelegt.
Das kontrastreiche Display mit Hintergrundbeleuchtung unterstützt die Arbeit in Schaltschränken und schlecht beleuchteten Technikräumen. Das Gerät wird mit dem austauschbaren Geräteschutz Z5042 geliefert, der zusätzlichen mechanischen Schutz beim Transport und im täglichen Einsatz vor Ort bietet, ohne die Gesamtgröße des Testers zu erhöhen. Das kompakte Gehäuse nimmt wenig Platz in einer Werkzeugtasche ein.
Die Messleitung L9788-10 mit integriertem Fernschalter und LED-Beleuchtung ist ebenfalls enthalten. Messungen können direkt von der Sonde aus gestartet werden, was besonders nützlich ist, wenn beide Hände benötigt werden, um die Messleitungen sicher am Prüfobjekt zu positionieren.
Ein optionaler Z3210 Wireless Adapter ermöglicht die Bluetooth-Kommunikation zur Übertragung von Messwerten. Mit dem optional installierten Adapter können Messwerte über Bluetooth an die kostenlose GENNECT Cross App auf iOS- oder Android-Geräte übertragen werden.
Wie alle HIOKI Isolationsmessgeräte wird das IR4059 in Japan in den eigenen Produktionsstätten von HIOKI in der Präfektur Nagano entwickelt und hergestellt.
• IR4059 Digitales Isolationsmessgerät
• L9788-10 Messleitung mit Fernschalter
• L4930 Messleitungen 4 mm
• L4935 Krokodilklemmen-Set
• L4938 Prüfspitzen-Set
• Z5042 Geräteschutz
• Nackenband
• Bedienungsanleitung
• Sicherheitshinweise
• 4 × LR6 (AA) Alkali-Batterien
• Z3210 Bluetooth Adapter
• L9788-92 Isolierter Verlängerungsstift
• IR4057-90 Digitales Isolationsmessgerät
• IR4057-50 Digitales Isolationsmessgerät
• IR4056 Digitales Isolationsmessgerät
• IR4053 Digitales Isolationsmessgerät
• IR5051-90 Hochspannungs-Isolationsmessgerät
• IR5051 Hochspannungs-Isolationsmessgerät
• IR5050 Hochspannungs-Isolationsmessgerät
• 3490 Analoges Isolationsmessgerät
• 9804-02 Magnetadapter
• C0213 Tragetasche
