Digitaler Isolationsprüfer mit Bargraph und Bluetooth, 50 V bis 1000 V
Digitaler Isolationsprüfer mit Bargraph-Anzeige und integriertem Bluetooth, 5 Prüfspannungen von 50 V bis 1000 V, Isolationswiderstand bis 4000 MΩ, PASS/FAIL-Komparator, 200 mA Schutzleiterprüfung, Betriebstemperatur von -25 °C bis 65 °C.
• 5 Prüfspannungen von 50 V bis 1000 V
• Isolationswiderstand bis 4000 MΩ
• Sicherheitskategorie CAT III 600 V
• Digitale Bargraph-Anzeige
• Integrierte Bluetooth-Kommunikation
• Inspektion und Wartung von Niederspannungsinstallationen
• Fehlersuche bei Isolationsfehlern in Verkabelungen, Motoren und Geräten
• Feldprüfungen von Maschinen, Schalttafeln und Verteilerschränken
• Periodische Überprüfung von Anlagen und Geräten
Bei Installations- und Wartungsarbeiten werden Isolationswiderstandsmessungen routinemäßig durchgeführt, wenn Verkabelungen, Verteilerschränke, Motoren und elektrische Geräte nach Reparaturen oder bei periodischen Inspektionen überprüft werden. Für diese Aufgaben ist ein spezieller Isolationsprüfer oft die geeignetere Wahl als ein Multifunktions-Installationsprüfer oder ein kombiniertes Prüfgerät.

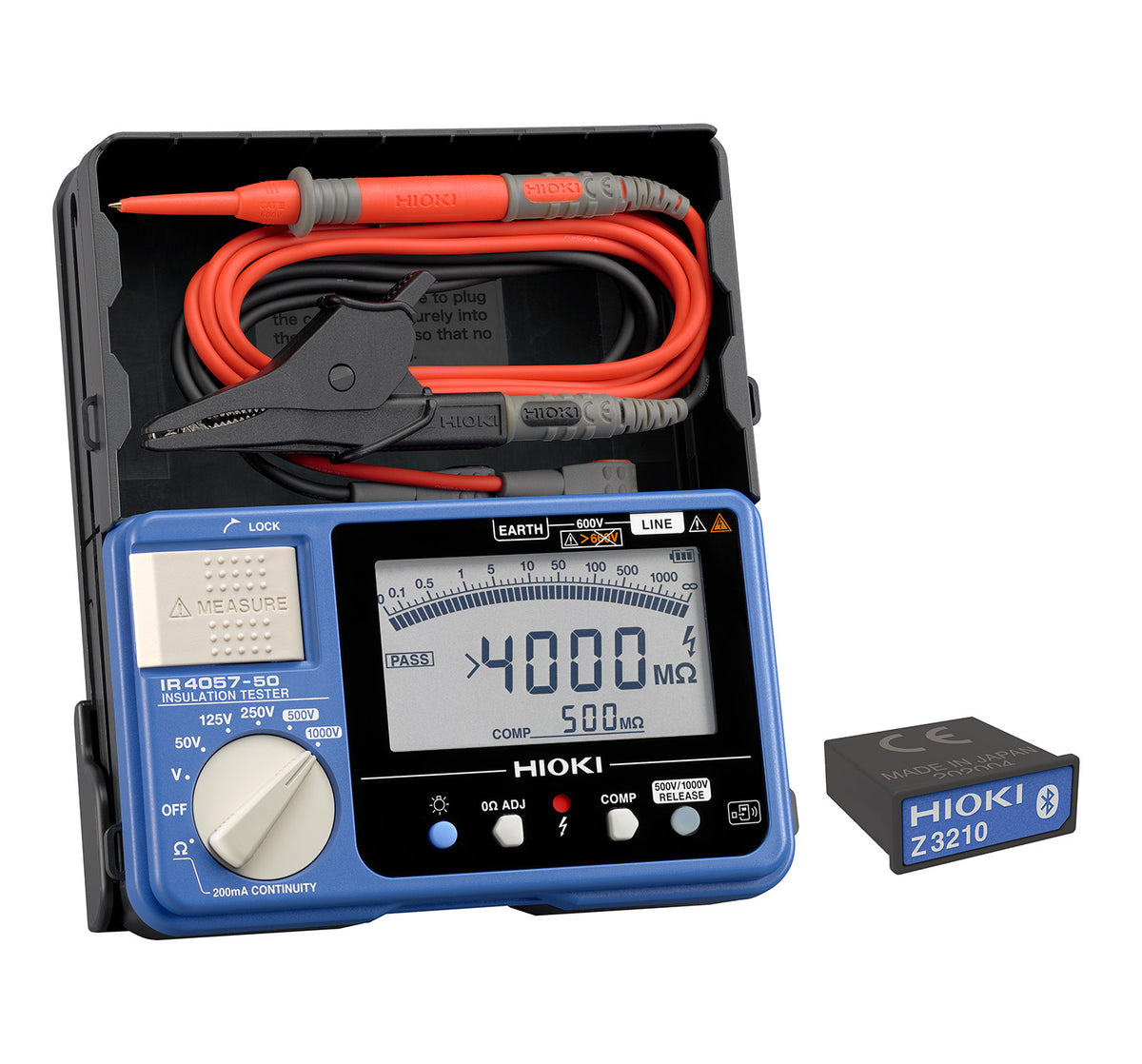

Das IR4057-90 besteht aus dem Isolationsprüfer IR4057-50 und dem Bluetooth-Adapter Z3210. Der enthaltene Tester ist ein digitaler, batteriebetriebener Isolationsprüfer, der fünf wählbare Prüfspannungen von 50 V bis 1000 V liefert und Isolationswiderstände bis zu 4000 MΩ misst. Er erfüllt die Anforderungen der EN 61557 für Isolationswiderstands- und Schutzleiter-Durchgangsprüfungen in Niederspannungsinstallationen.
Neben der numerischen Messwertanzeige verfügt das IR4057-90 über einen digitalen Bargraph zur kontinuierlichen visuellen Anzeige des Isolationswiderstands während der Prüfung. Widerstandsänderungen können direkt auf der Skala beobachtet werden.
Die Komparatorfunktion bewertet Isolationsmessungen innerhalb von ca. 0,3 Sekunden und zeigt PASS oder FAIL akustisch und optisch an. Im Falle eines FAIL-Ergebnisses leuchtet die Displaybeleuchtung rot auf.
PASS/FAIL-Schwellenwerte können für jede Prüfspannung individuell definiert werden. Die Einstellungen bleiben auch nach dem Ausschalten des Geräts oder der Auswahl eines anderen Bereichs gespeichert.
Bei ausgeschalteter Komparatorfunktion zeigt das Gerät stattdessen den Isolationswiderstandswert nach 60 Sekunden während einer laufenden Messung an. Dies unterstützt die zeitbasierte Auswertung, wenn längere Testdauern erforderlich sind.
Die Schutzleiterprüfung wird mit einem Prüfstrom von 200 mA gemäß EN 61557-4 durchgeführt. Der definierte Prüfstrom belastet den Schutzleiteranschluss ausreichend, um erhöhte Übergangswiderstände, lose Klemmen und oxidierte Verbindungen zu erkennen. Dies ermöglicht eine zuverlässigere Beurteilung als eine Niederstrom-Durchgangsprüfung mit einem Standard-Digitalmultimeter.
Das Gerät verfügt auch über eine AC- und DC-Spannungsmessung bis zu 600 V, wodurch überprüft werden kann, ob das Prüfobjekt vor der Isolationsprüfung spannungsfrei ist.
Für zusätzliche Sicherheit müssen die 500 V und 1000 V Prüfspannungen vor der ersten Messung manuell entsperrt werden. Dies verhindert die unbeabsichtigte Aktivierung höherer Prüfspannungsstufen.
Das IR4057-90 erfüllt CAT III 600 V und wurde auf einen Fall aus 1 m Höhe auf Beton getestet. Es ist für den Betrieb bei Umgebungstemperaturen von -25 °C bis 65 °C ausgelegt.
Das Gerät ist in einem schützenden Hartschalenkoffer untergebracht, der eine Einheit bildet und Stauraum für Messleitungen und Zubehör bietet. Die Messleitungen bleiben während des Transports angeschlossen.
Das kontrastreiche Display mit Hintergrundbeleuchtung unterstützt die Arbeit in Verteilerschränken und schlecht beleuchteten Technikräumen. Eine optionale Messleitung L9788-10 mit integrierter LED-Beleuchtung und Messauslöser ermöglicht es, Messungen direkt von der Prüfspitze aus zu starten.
Mit dem im Lieferumfang enthaltenen Bluetooth-Adapter Z3210 können Messdaten direkt an die kostenlose GENNECT Cross App auf iOS- oder Android-Geräte übertragen werden. Die Ergebnisse können drahtlos gespeichert und als strukturierte Berichte exportiert werden, was den manuellen Dokumentationsaufwand bei Installation und Wartung reduziert.
Wie alle HIOKI Isolationsprüfer wird auch das IR4057-90 in Japan in den eigenen Produktionsstätten von HIOKI in der Präfektur Nagano entwickelt und hergestellt.
• IR4057-50 Digitaler Isolationsprüfer
• Z3210 Bluetooth-Adapter
• L9787 Messleitungssatz
• Nackengurt
• Bedienungsanleitung
• 4 × LR6 (AA) Alkaline-Batterien
• L9788-10 Messleitung mit Fernschalter
• L9788-92 Isolierte Verlängerungsnadel
