Digitaler Isolationsmesser mit Bargraph, 50 V bis 1000 V
Digitales Isolationsmessgerät mit Bargraph-Anzeige, 5 Prüfspannungen von 50 V bis 1000 V, Isolationswiderstand bis 4000 MΩ, GUT/SCHLECHT-Komparator, 200 mA Schutzleiterprüfung, Betriebstemperatur von -25 °C bis 65 °C, Bluetooth optional mit Z3210.
• 5 Prüfspannungen von 50 V bis 1000 V
• Isolationswiderstand bis 4000 MΩ
• Sicherheitskategorie CAT III 600 V
• Digitales Bargraph-Display
• 200 mA Schutzleiterprüfung gemäß EN 61557-4
• Inspektion und Wartung von Niederspannungsanlagen
• Fehlersuche bei Isolationsfehlern in Verkabelungen, Motoren und Geräten
• Feldprüfung von Maschinen, Schaltschränken und Verteilern
• Wiederkehrende Prüfung von Anlagen und Betriebsmitteln

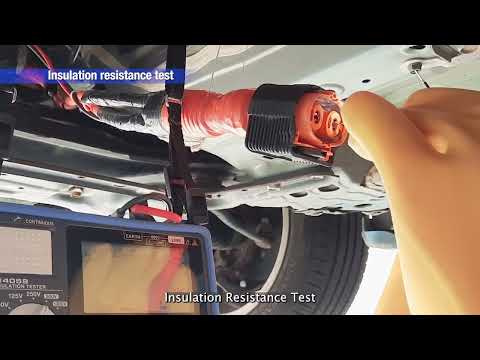

Bei Installations- und Wartungsarbeiten ist die Isolationswiderstandsprüfung beim Überprüfen von Verkabelungen, Verteilern, Motoren und elektrischen Geräten nach Reparaturen oder bei wiederkehrenden Prüfungen erforderlich. Ein spezielles Isolationsmessgerät ist oft die praktische Wahl, ohne dass ein multifunktionales Installationsprüfgerät oder ein kombiniertes Prüfgerät benötigt wird.
Der IR4057-50 ist ein digitales, batteriebetriebenes Isolationsmessgerät mit fünf Prüfspannungen von 50 V bis 1000 V. Es misst den Isolationswiderstand bis 4000 MΩ und wird zur Prüfung von Elektroinstallationen, Motoren, Maschinen und Steuerungssystemen eingesetzt. Das Gerät erfüllt die Anforderungen der EN 61557 für Isolationswiderstands- und Schutzleiter-Durchgangsprüfungen in Niederspannungsanlagen.
Zusätzlich zur numerischen Anzeige verfügt der IR4057-50 über einen digitalen Bargraph, der während der Messung sofort eine visuelle Anzeige des Isolationswiderstands liefert. Änderungen des Widerstands sind direkt auf der Skalenanzeige sichtbar.
Der integrierte Komparator bewertet die Isolationsmessung in etwa 0,3 Sekunden und zeigt GUT oder SCHLECHT an. GUT und SCHLECHT werden akustisch signalisiert, und bei einem SCHLECHT-Ergebnis wird die Display-Hintergrundbeleuchtung rot.
Der GUT/SCHLECHT-Schwellenwert kann für jeden Prüfspannungsbereich individuell eingestellt werden und bleibt auch nach dem Ausschalten des Geräts oder dem Wechsel des Bereichs gespeichert.
Bei ausgeschalteter Komparatorfunktion zeigt das Gerät stattdessen den Isolationswiderstandswert nach 60 Sekunden während einer laufenden Messung an. Dies unterstützt die zeitbasierte Bewertung, wenn längere Testdauern erforderlich sind.
Die Schutzleiterprüfung erfolgt mit einem 200 mA Prüfstrom gemäß EN 61557-4. Der definierte Prüfstrom belastet den Schutzleiteranschluss ausreichend, um erhöhte Kontaktwiderstände, lose Verbindungen und oxidierte Klemmen zu erkennen. Dies ermöglicht eine zuverlässigere Bewertung als eine Niederstrom-Durchgangsprüfung, die mit einem Standard-Digitalmultimeter durchgeführt wird.
Zusätzlich zur Isolations- und Niederwiderstandsmessung verfügt das Gerät über eine AC- und DC-Spannungsprüfung bis 600 V. Dies ermöglicht die Überprüfung, ob das Prüfobjekt vor Beginn einer Isolationsmessung spannungsfrei ist.
Zur erhöhten Sicherheit müssen die Prüfspannungen von 500 V und 1000 V vor der ersten Messung manuell freigeschaltet werden. Dies verhindert eine versehentliche Aktivierung höherer Prüfspannungen.
Der IR4057-50 entspricht CAT III 600 V und wurde auf einen Fall aus 1 m Höhe auf Beton getestet. Er ist für den Betrieb bei Umgebungstemperaturen von -25 °C bis 65 °C ausgelegt.
Das Gerät ist in einem robusten Hartschalenkoffer integriert, der eine einzige Schutzeinheit bildet und Stauraum für Prüfleitungen und Zubehör bietet. Die Leitungen bleiben während des Transports angeschlossen, sodass das Prüfgerät als eine komplette Einheit gelagert und transportiert werden kann.
Das Display bietet einen hohen Kontrast und eine Hintergrundbeleuchtung für Arbeiten in Verteilern und schlecht beleuchteten Technikräumen.
Mit dem optionalen Z3210 Wireless Adapter können Messwerte über Bluetooth an die kostenlose GENNECT Cross App auf iOS- oder Android-Geräte übertragen werden.
Eine optionale Prüfleitung L9788-10 mit integrierter LED-Beleuchtung und Messauslöser ermöglicht das Starten von Messungen direkt von der Sonde aus.
Wie alle HIOKI Isolationsmessgeräte wird es in Japan in HIOKI's eigenen Fabriken in der Präfektur Nagano entwickelt und hergestellt.
• Digitaler Isolationsmesser IR4057-50
• Prüfleitungssatz L9787
• Nackengurt
• Bedienungsanleitung
• 4 × LR6 (AA) Alkaline-Batterien
• Fernschalter-Prüfleitung L9788-10
• Isolierter Verlängerungsstift L9788-92
• Bluetooth-Adapter Z3210
