Chemischer Impedanzanalysator, 1 mHz bis 200 kHz
Chemischer Impedanzanalysator, 1 mHz bis 200 kHz, Batteriemodus mit automatischer DC-Vorspannung bis 5 V, Frequenz-Sweep und Ersatzschaltungsanalyse, ±0,05 % Grundgenauigkeit, USB und Handler-I/O, optional LAN, RS-232C und GP-IB.
• Messfrequenz: 1 mHz bis 200 kHz
• Grundgenauigkeit: ±0,05 %
• Batteriemodus mit automatischer DC-Vorspannung bis 5 V
• Frequenz-Sweep und Ersatzschaltungsanalyse mit Nyquist- und Bode-Diagrammen
• 5,7" Farb-TFT-LCD mit Touchpanel
• Elektrochemische Impedanzspektroskopie (EIS) von Batteriezellen, Superkondensatoren und anderen elektrochemischen Geräten
• Analyse von Ladungstransferwiderstand, Ionenleitfähigkeit und Diffusionsverhalten in elektrochemischen Systemen
• Ersatzschaltungsmodellierung elektrochemischer Prozesse und Materialien
• Wareneingangskontrolle und Screening von Batteriezellen mittels Komparator- und BIN-Funktionen

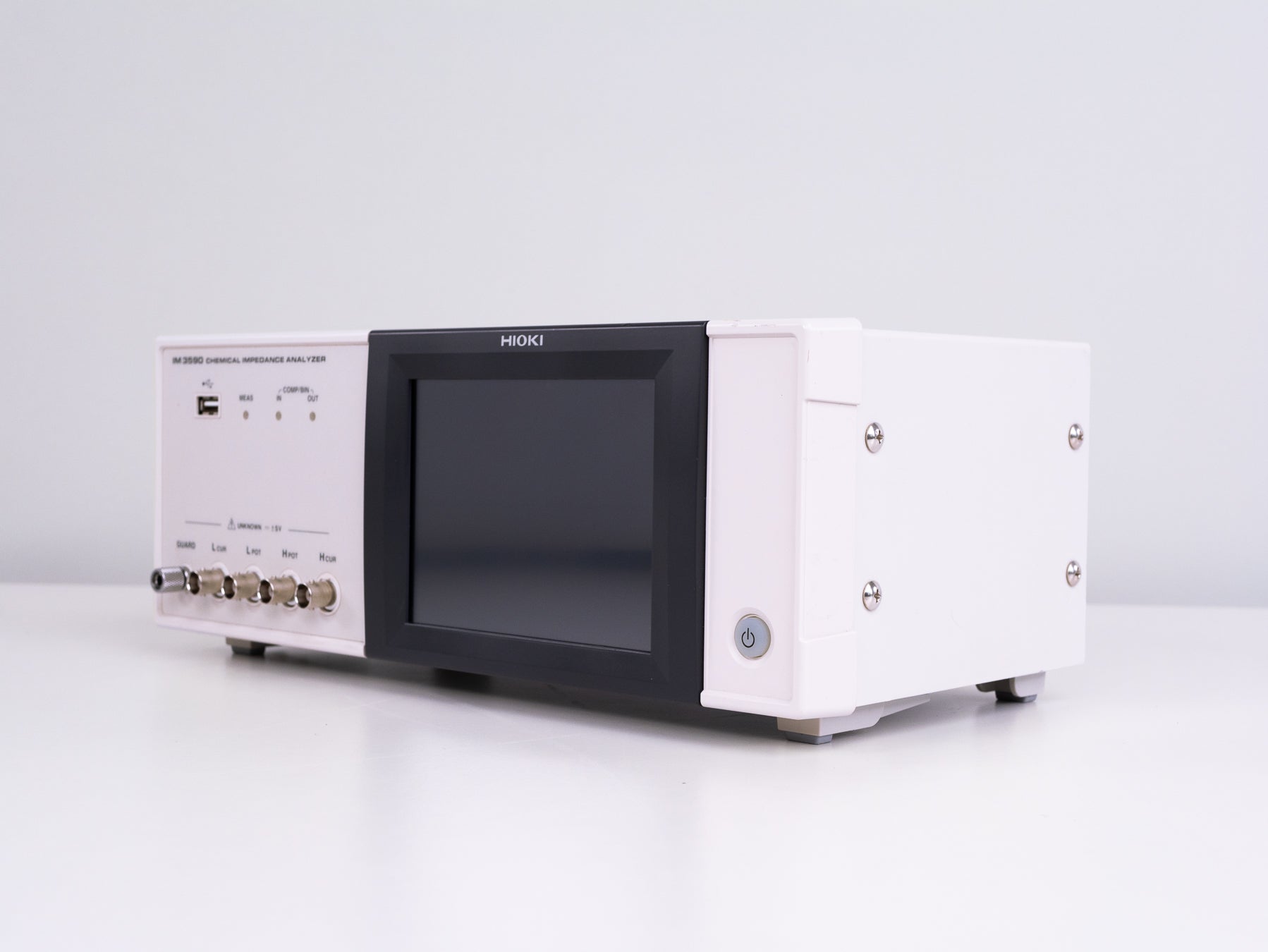

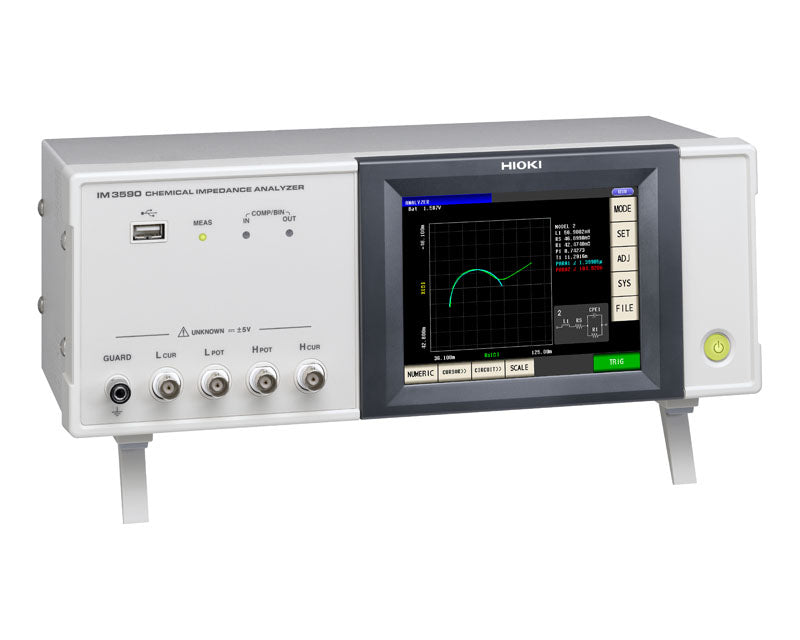

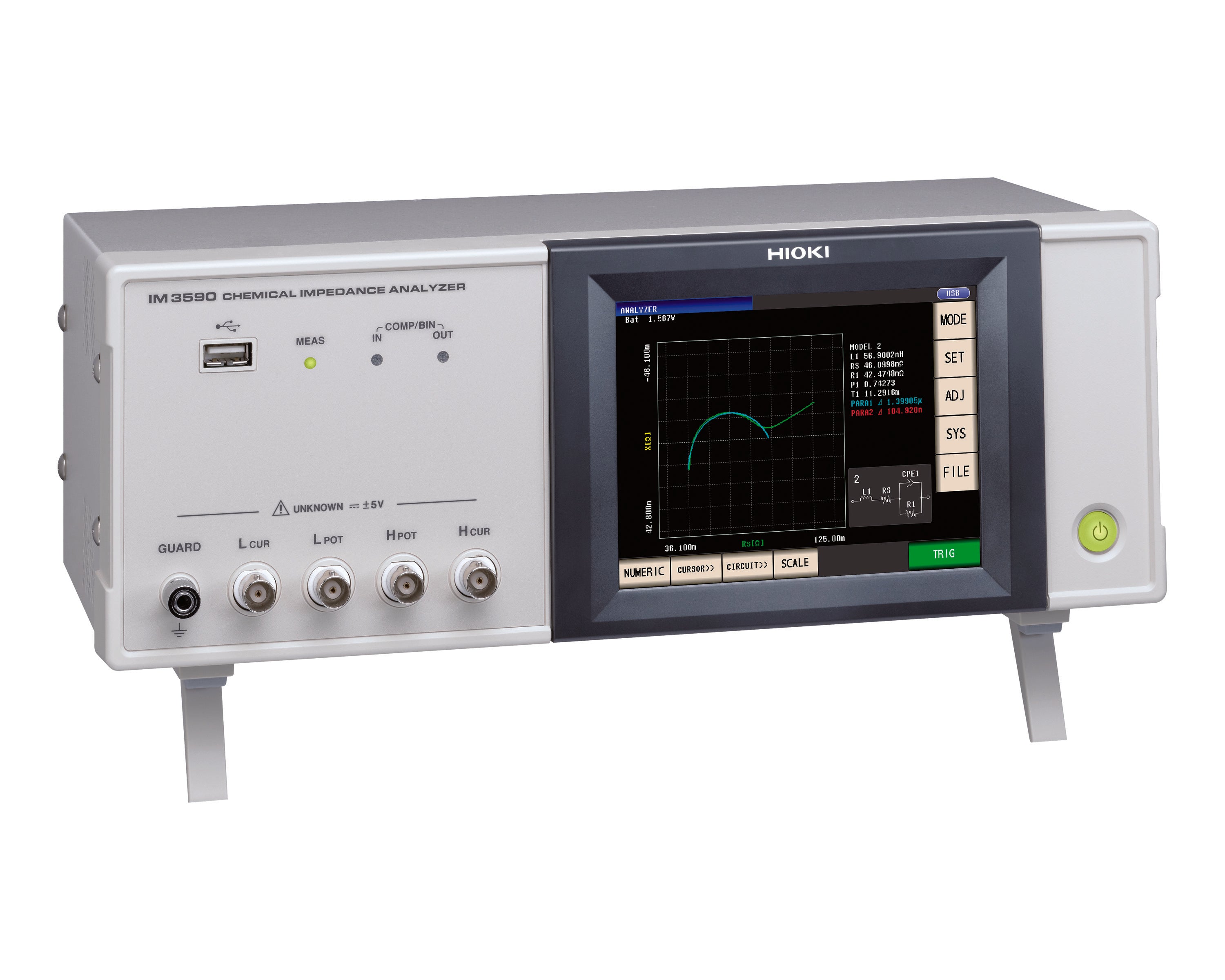

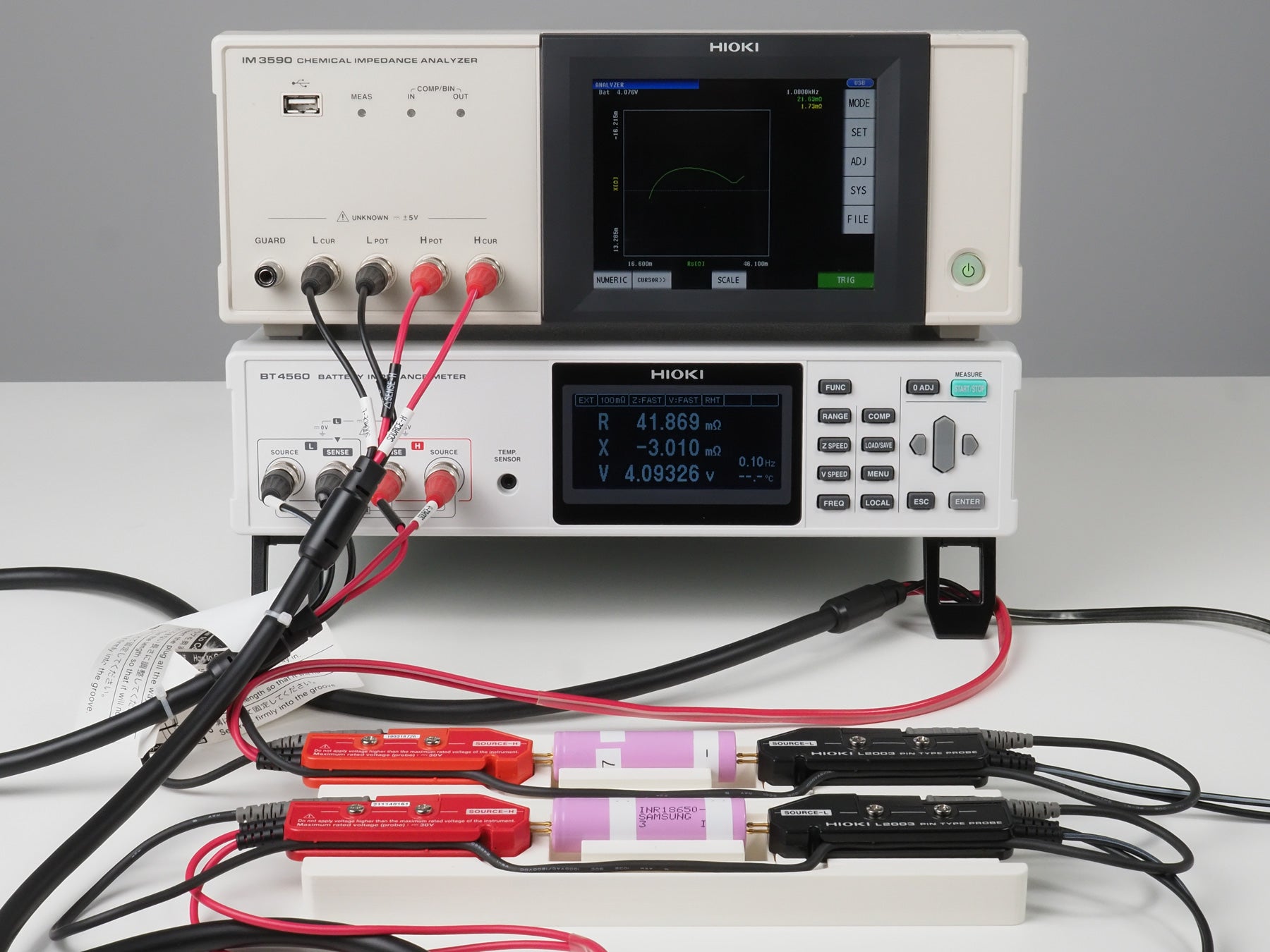

Der HIOKI IM3590 ist ein chemischer Impedanzanalysator, der für die Bewertung elektrochemischer Geräte wie Batteriezellen und Superkondensatoren entwickelt wurde. Er kombiniert Frequenz-Sweep-Messungen über einen weiten Bereich von 1 mHz bis 200 kHz mit einer Ersatzschaltungsanalyse und unterstützt so eine detaillierte Impedanzcharakterisierung elektrochemischer Komponenten.
Ein spezieller Batteriemodus ermöglicht die direkte elektrochemische Impedanzspektroskopie (EIS) von Batteriezellen. In diesem Modus wendet das Gerät eine automatische DC-Vorspannung an, die an die Zellenspannung angepasst wird, wodurch die für die Impedanzanalyse von Batterien erforderlichen elektrischen Potenzialbedingungen hergestellt werden.
Dies ermöglicht eine frequenzabhängige Analyse des Ladungstransferwiderstands, der Ionenleitfähigkeit und des Diffusionsverhaltens unter realistischen Betriebsbedingungen. Der IM3590 unterstützt elektrochemische Impedanzmessungen im Impedanzbereich von ca. 100 mΩ bis 10 Ω, wodurch er sich für die Bewertung von Batteriezellen mit internen Widerständen über ca. 10 mΩ eignet.

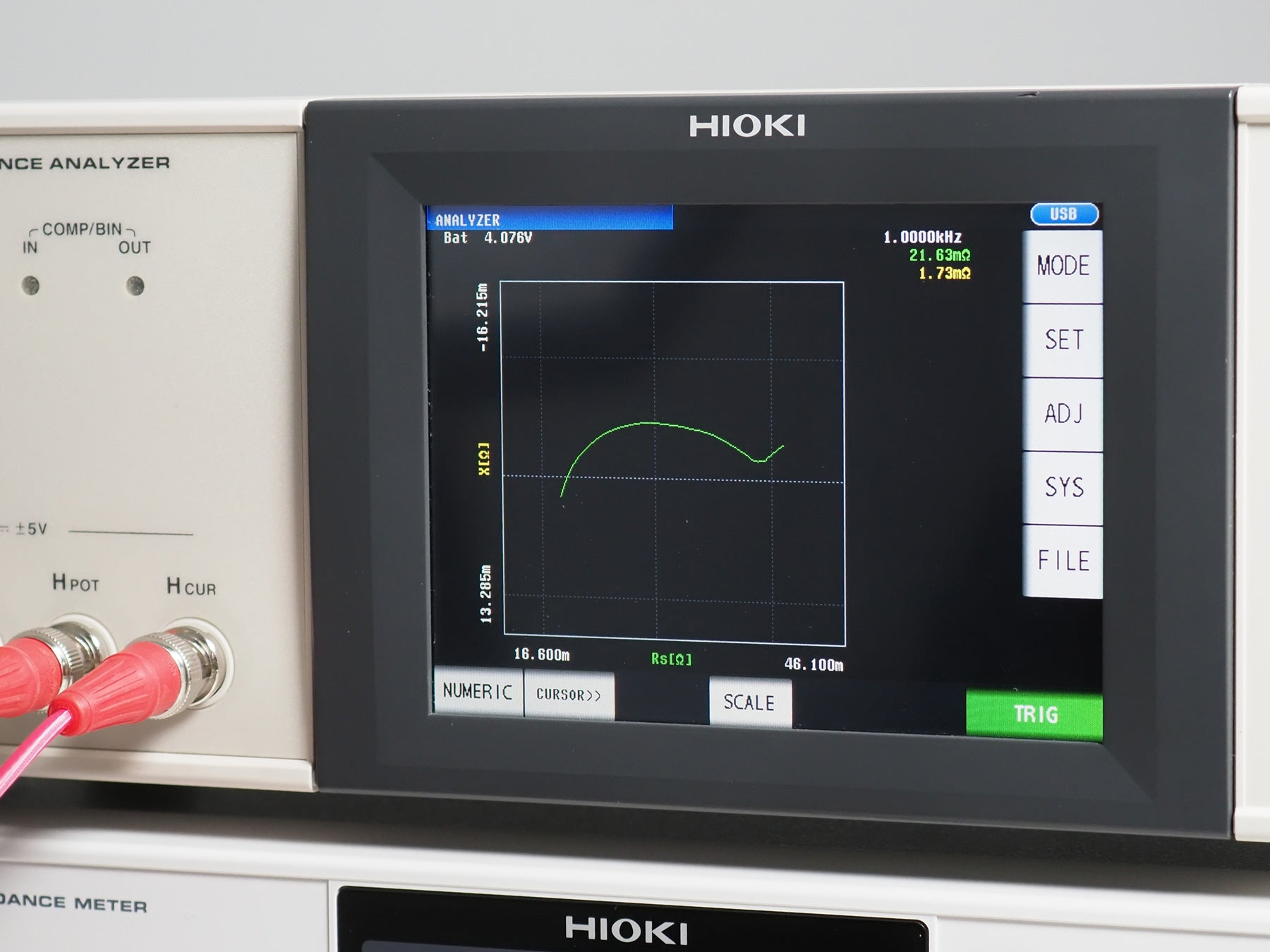

Der IM3590 unterstützt Frequenz-Sweep-Messungen über den gesamten Messbereich mit bis zu 800 konfigurierbaren Frequenzpunkten. Dies ermöglicht eine detaillierte frequenzabhängige Impedanzanalyse und bildet die Grundlage für Nyquist- und Bode-Bewertungen elektrochemischer Systeme.
Für die Schaltungsmodellierung bietet das Gerät mehrere elektrochemische Ersatzschaltungsmodelle, darunter unipolare und polare Konfigurationen, sowie Standard-LCR-Komponentenmodelle. Diese Modelle ermöglichen die direkte Extraktion von Parametern wie Elektrolytwiderstand, Ladungstransferwiderstand, Doppelschichtkapazität, Konstantphasenelementen und Induktivität aus den Sweep-Daten.
Für Frequenz-Sweep-Messungen und Ersatzschaltungsanalysen bietet der IM3590 eine Messgeschwindigkeit von bis zu 2 ms, abhängig von der Messfrequenz, mit einer Grundgenauigkeit von ±0,05 %.
Die Prüfsignalspannung und der Strom können von 5 mV bis 5 V bzw. von 10 μA bis 100 mA eingestellt werden. Bei Verwendung des optionalen Temperaturfühlers 9478 (Sheath Type) werden temperaturabhängige Impedanzmessungen unterstützt, wodurch Impedanzeigenschaften und Ersatzschaltungsparameter als Funktion der Temperatur bewertet werden können.
Das Gerät verfügt außerdem über Komparator- und BIN-Funktionen zur automatischen Gut-/Schlecht-Klassifizierung, nützlich bei der Wareneingangskontrolle oder der Produktionsprüfung von Zellen und Kondensatoren.

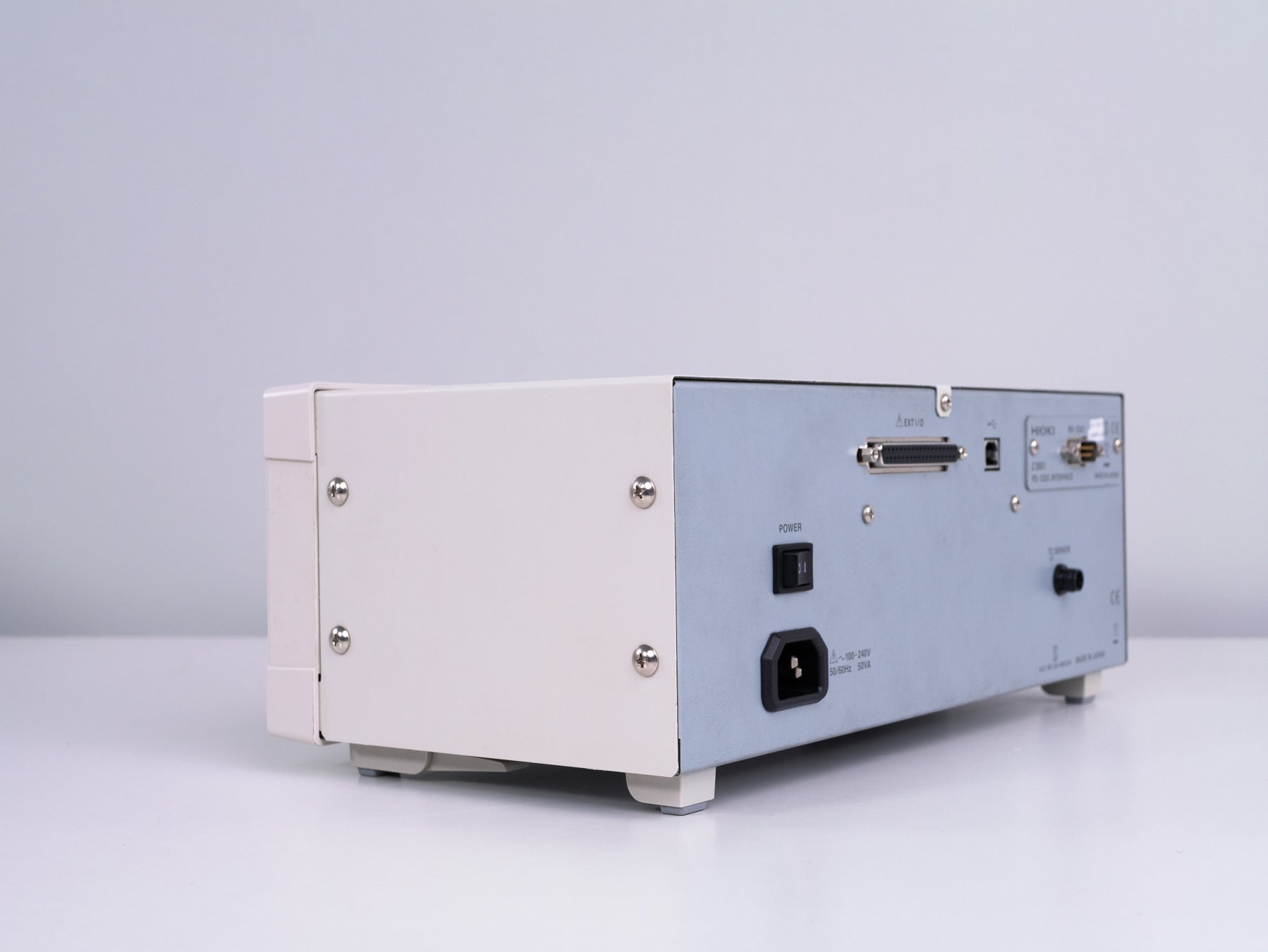

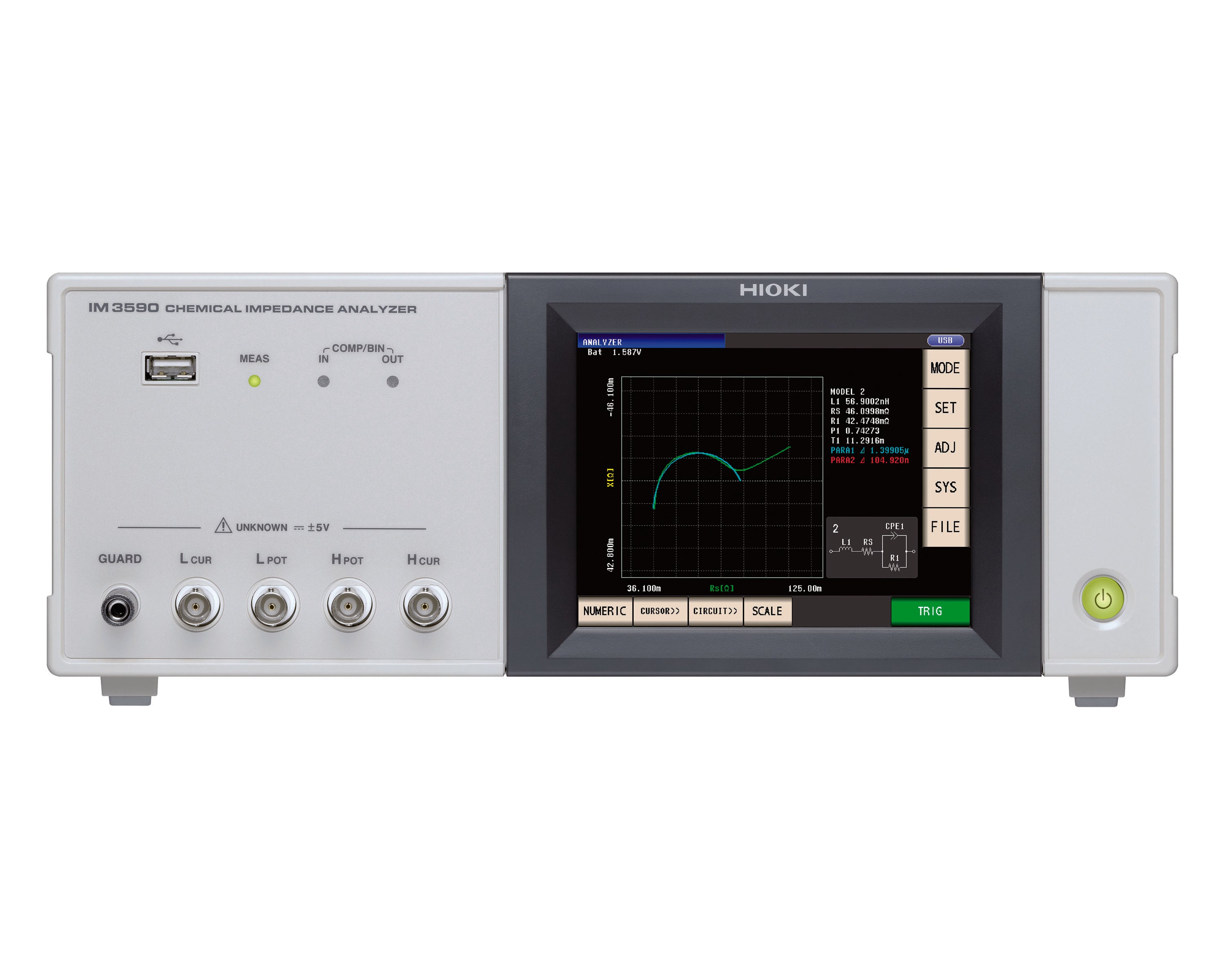

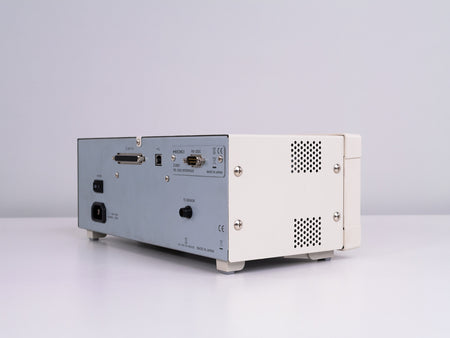

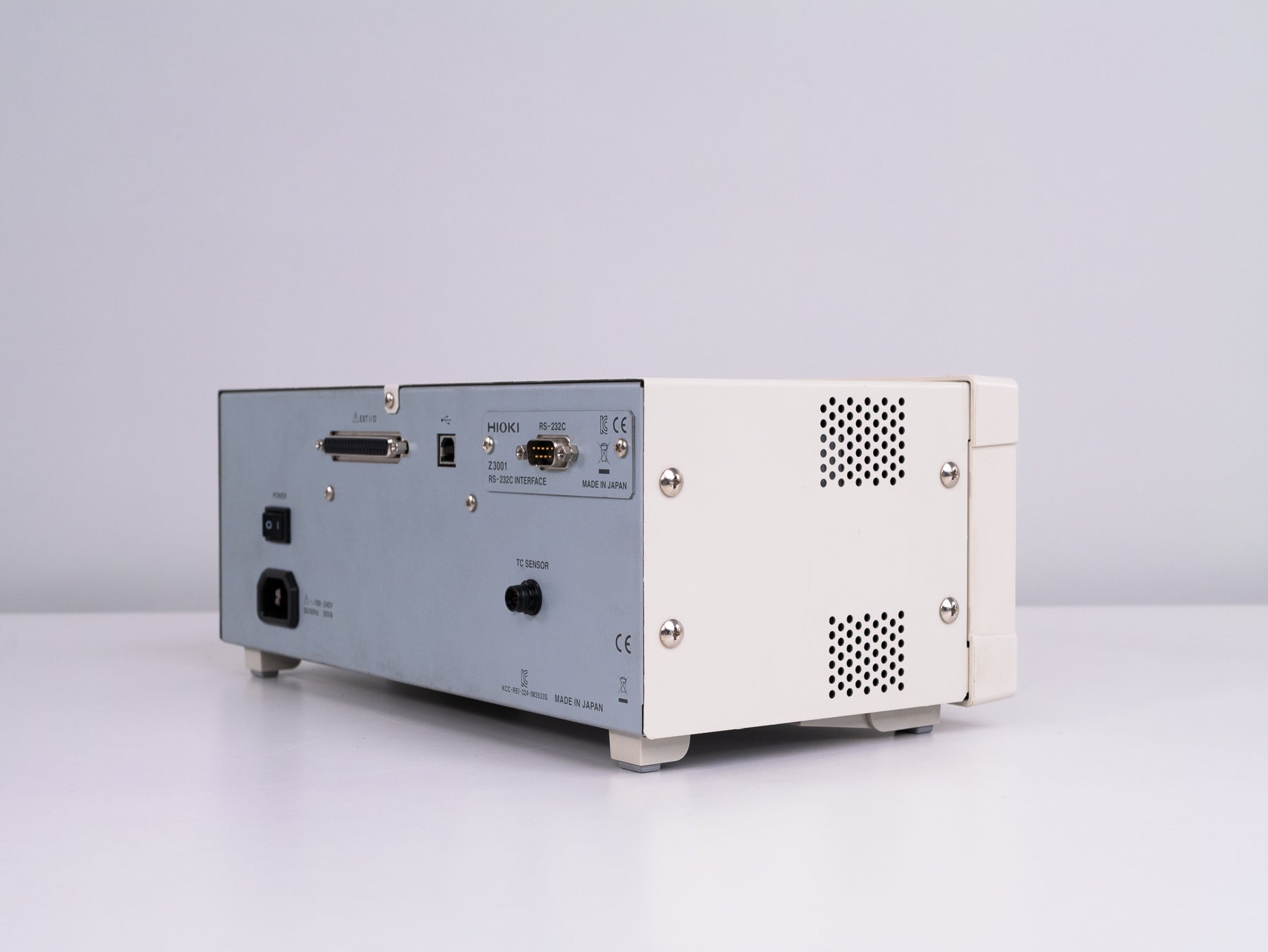

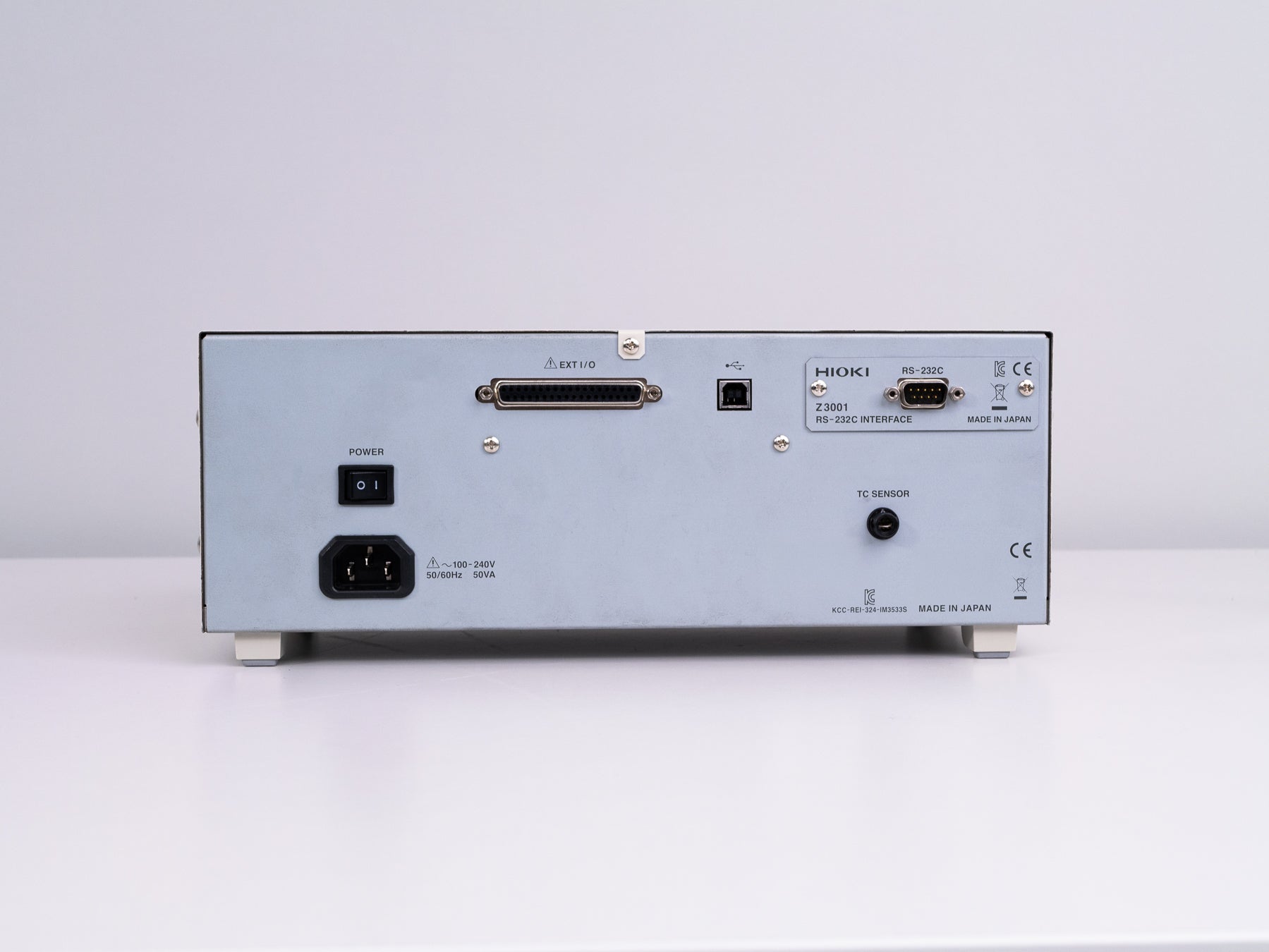

Schnittstellen umfassen USB standardmäßig, mit LAN, RS-232C und GP-IB als Optionen. Der 5,7-Zoll-Farb-TFT-Touchscreen ermöglicht eine intuitive Bedienung und eine klare Visualisierung von Parametern und Diagrammen.
Der in Japan entwickelte und hergestellte IM3590 spiegelt HIOKIs Fokus auf langfristige Messstabilität im täglichen Ingenieur- und Laborgebrauch wider.
• IM3590 Chemischer Impedanzanalysator
• Netzkabel
• Bedienungsanleitung
• BT4560-50 Batterieladungsmessgerät
• BT4560-60 Batterieladungsmessgerät
• IM3570 Impedanzanalysator
• IM3533 LCR-Messgerät
• 9140-10 4-Terminal-Sonde
• 9500-10 4-Terminal-Sonde
• L2000 4-Terminal-Sonde
• L2001 Pinzetten-Sonde
• 9261-10 Prüfadapter
• 9262 Prüfadapter
• 9263 SMD-Prüfadapter
• IM9100 SMD-Prüfadapter
• IM9110 SMD-Prüfadapter
• 9268-10 DC-Vorspannungseinheit
• 9269-10 DC-Vorspannungsstromeinheit
• 9478 Hülsentyp-Temperaturfühler
• Z3000 GP-IB-Schnittstelle
• Z3001 RS-232C-Schnittstelle
• Z3002 LAN-Schnittstelle
