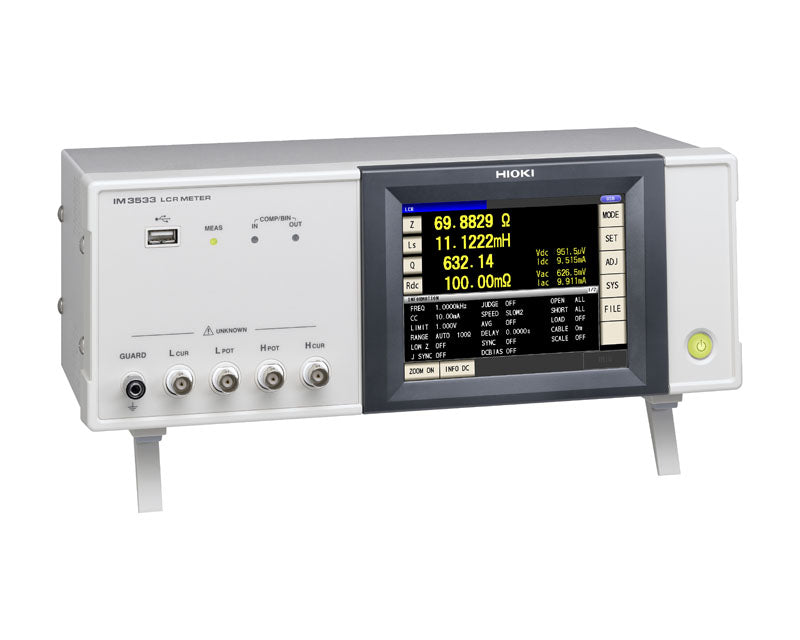

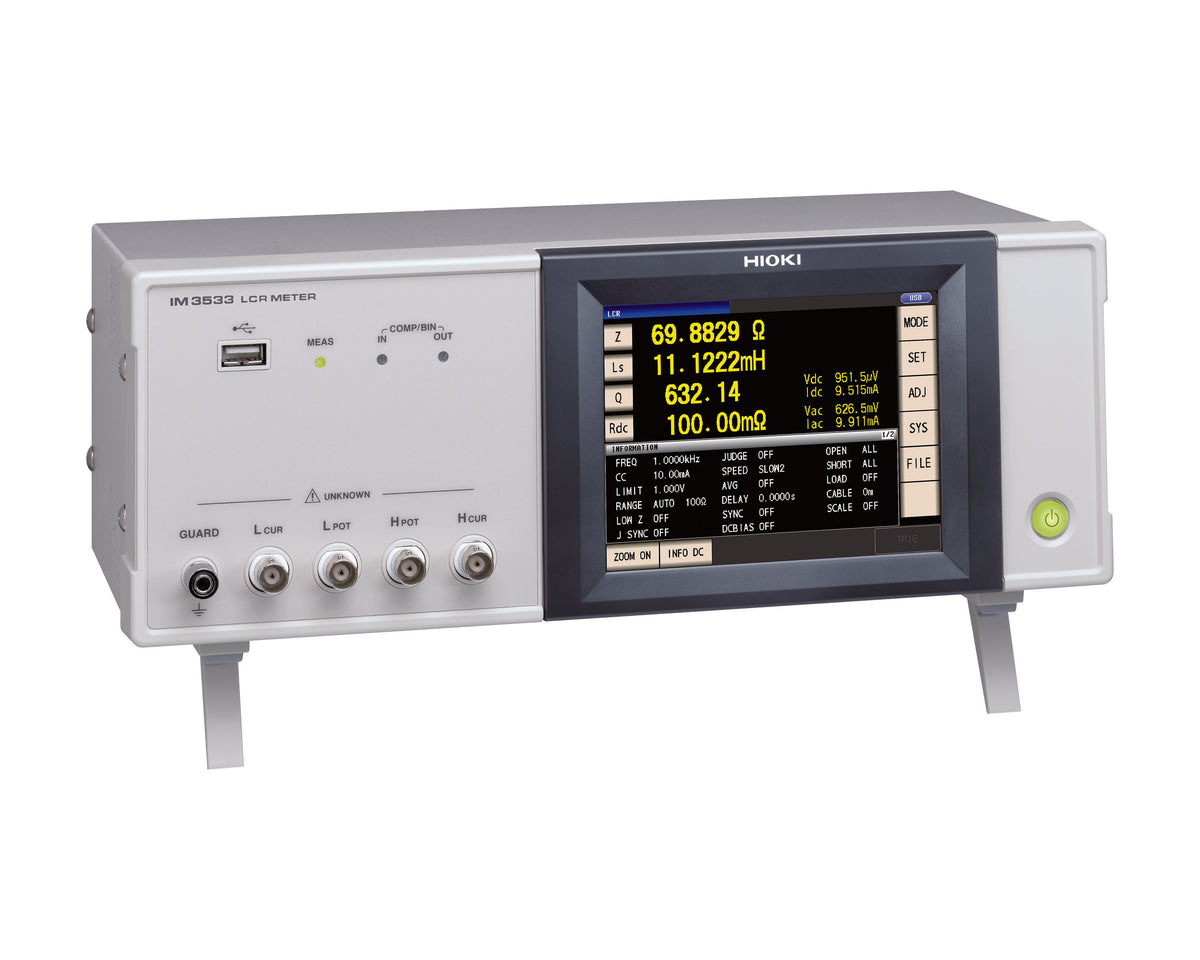

LCR-Messgerät, DC und 1 mHz bis 200 kHz
LCR-Messgerät, DC und 1 mHz bis 200 kHz, 2 ms Messgeschwindigkeit, ±0,05 % Grundgenauigkeit, Transformatormodus, hochgenauer Niederimpedanzmodus, Gleichstromwiderstand, USB und Handler-I/O, optional LAN, RS-232C und GP-IB.
• Messfrequenz: DC, 1 mHz bis 200 kHz
• Messgeschwindigkeit: 2 ms (typisch)
• Grundgenauigkeit: ±0,05 %
• Prüfsignalpegel: 5 mV bis 5 V, 10 μA bis 100 mA
• Anzeige: 5,7" Farb-TFT-LCD mit Touchpanel
• Entwicklungs- und Produktionstests von Kondensatoren, Induktivitäten, Widerständen und gewickelten Bauteilen
• Transformator- und Spulenbewertung mittels speziellem Transformatormessmodus
• Präzise Messung von niederohmigen Komponenten wie Leistungsinduktivitäten und Elektrolytkondensatoren im hochgenauen Niederimpedanzmodus
• Gleichstromwiderstandsmessung von Spulen und Wicklungen, optional mit Temperaturkompensation
• Automatisierte Bauteilprüfung mit Komparator- und BIN-Funktionen in Produktionsumgebungen
Die zuverlässige Bewertung passiver Komponenten wie Kondensatoren, Widerstände, Induktivitäten und gewickelter Bauteile erfordert typischerweise ein LCR-Messgerät, das Frequenzen bis 200 kHz abdeckt. Das HIOKI IM3533 ist für diesen Zweck konzipiert und unterstützt Messungen von DC und 1 mHz bis 200 kHz. Mit einem garantierten Messbereich von 10 mΩ bis 200 MΩ, einer Grundgenauigkeit von ±0,05 % und einer typischen Messgeschwindigkeit von 2 ms ist es sowohl für Entwicklungsaufgaben als auch für Produktionstests geeignet.
Die Prüfsignalspannung und der Prüfstrom können von 5 mV bis 5 V und von 10 μA bis 50 mA eingestellt werden. Im hochgenauen Niederimpedanzmodus stehen Prüfströme bis 100 mA zur Verfügung. Dies ermöglicht die Anpassung der Messbedingungen an verschiedene Bauteiltypen, von kleinen passiven Bauteilen bis hin zu großen Leistungsinduktivitäten.
Zusätzlich zu den Standard-LCR-Messungen bietet das IM3533 einen hochgenauen Niederimpedanzmodus, bei dem der Ausgangswiderstand auf 25 Ω reduziert wird. Dies verbessert die Messstabilität bei niederohmigen Komponenten wie induktionsarmen Spulen und Aluminium-Elektrolytkondensatoren.
Ein spezieller Transformatormessmodus unterstützt die Bewertung gewickelter Bauteile durch direkte Messung von Parametern wie Wicklungsverhältnis, Gegeninduktivität und Induktivitätsdifferenz, wodurch manuelle Berechnungen aus einzelnen LCR-Ergebnissen entfallen.
Das IM3533 ermöglicht die Gleichstromwiderstandsmessung von Spulen und Wicklungen innerhalb seines garantierten Messbereichs von 10 mΩ bis 200 MΩ. Eine optionale Temperaturkompensation mittels der Mantelfühler-Temperatursonde 9478 ermöglicht die Referenzierung von Widerstandswerten auf eine definierte Temperatur, wodurch temperaturbedingte Schwankungen in der Produktion und Wareneingangskontrolle reduziert werden.
Komparator- und BIN-Funktionen stehen für die Grenzwertprüfung und Bauteilauswahl zur Verfügung und unterstützen automatisierte Gut/Schlecht-Entscheidungen in Produktionstestsequenzen.
Eine interne DC-Vorspannungsquelle von ±5 V ist für spannungsabhängige Messungen von Komponenten wie polarisierten Kondensatoren vorgesehen. Für höhere Vorspannungsanforderungen können externe DC-Vorspannungsquellen über optionale Vorspannungseinheiten angeschlossen werden. Die DC-Vorspannungseinheit 9268-10 ermöglicht den Anschluss externer DC-Spannungsquellen bis ±40 V an den Messpfad, während die DC-Vorspannungsstromeinheit 9269-10 den Anschluss externer DC-Stromquellen bis 2 A unterstützt.

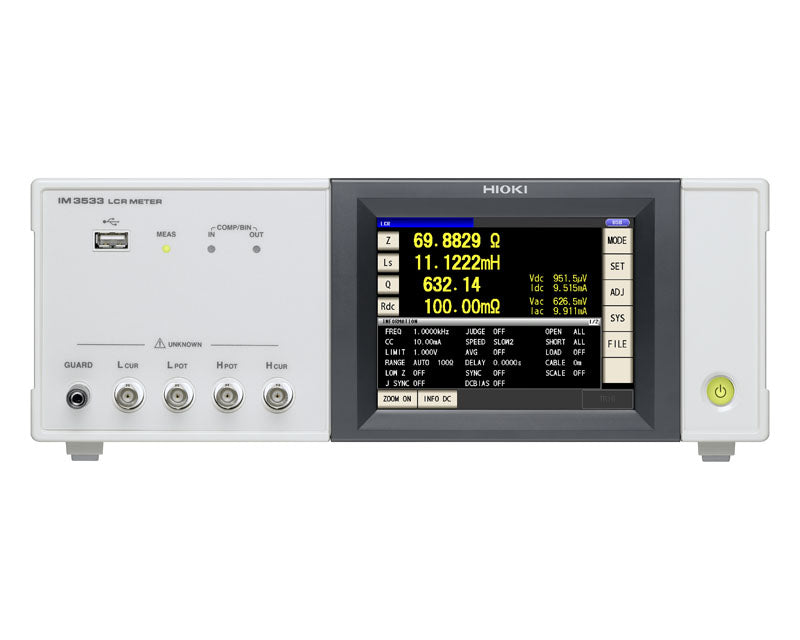

Ein 5,7-Zoll-Farb-TFT-Touch-Display bietet direkten Zugriff auf Messparameter und -ergebnisse. Messdaten können zur Dokumentation und Offline-Analyse auf einem USB-Speichergerät gespeichert werden.

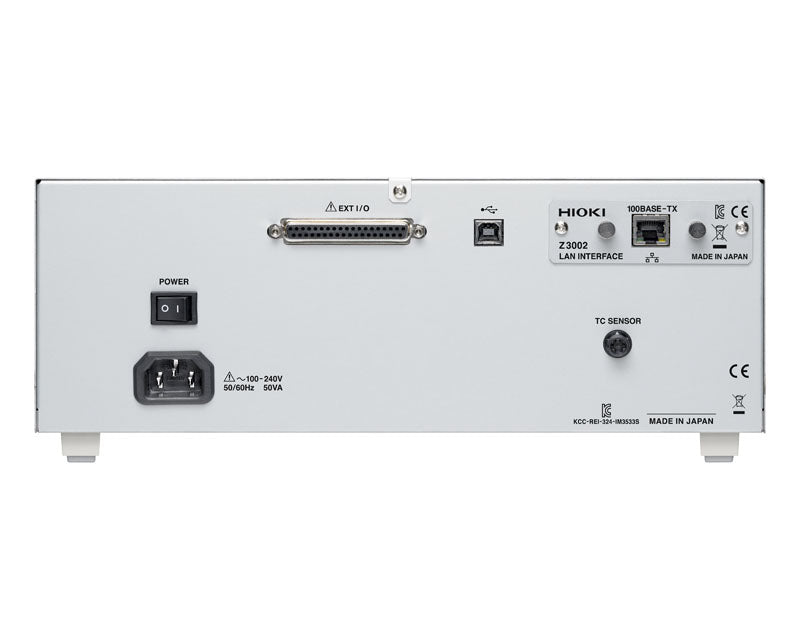

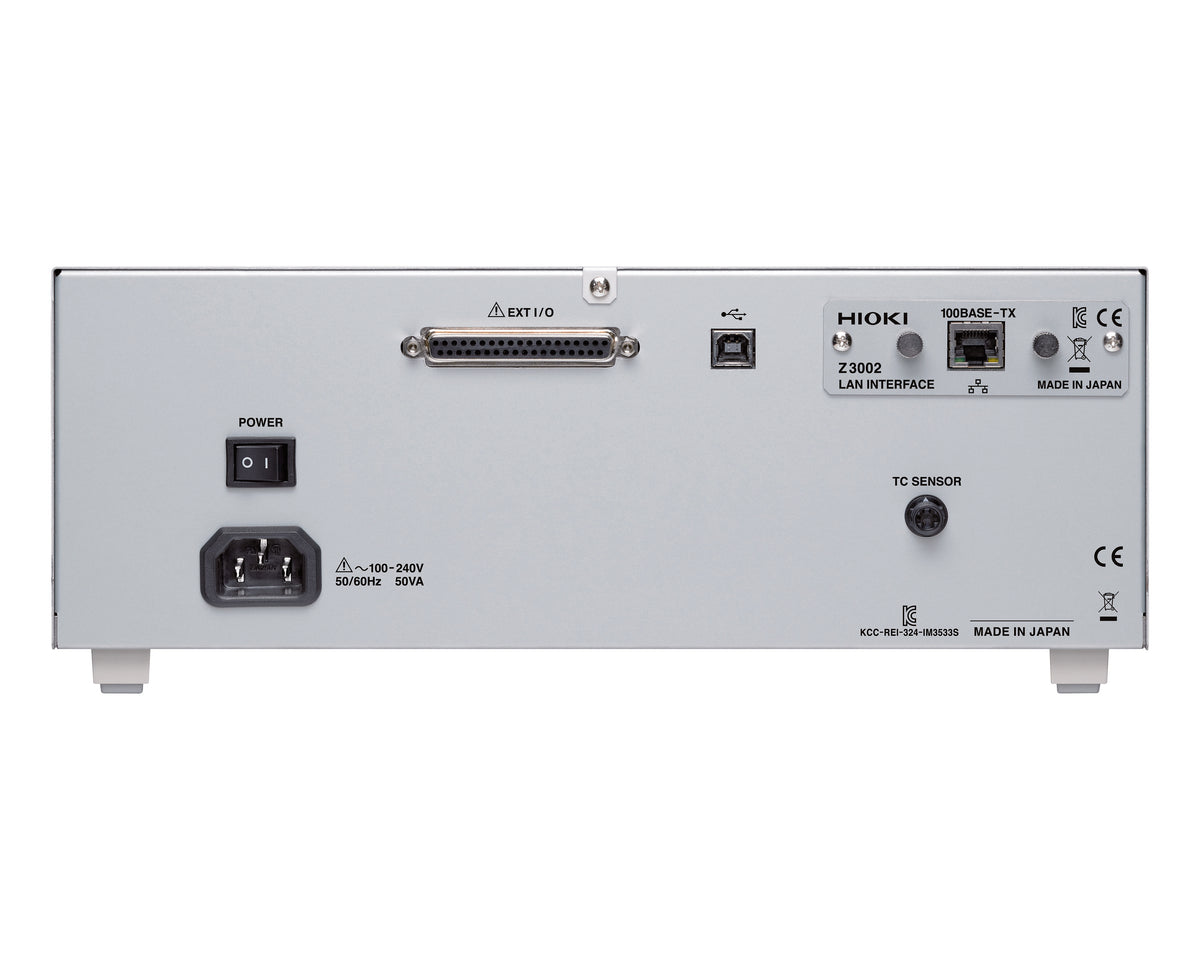

USB und Handler-I/O sind als Standardschnittstellen vorhanden. Optionale LAN-, RS-232C- und GP-IB-Schnittstellen unterstützen die Integration in automatisierte Testsysteme und bestehende Produktionsumgebungen.
Das in Japan entwickelte und gefertigte IM3533 spiegelt HIOKIs Fokus auf langfristige Messstabilität für den täglichen Einsatz in Entwicklung und Produktion wider.
• IM3533 LCR-Messgerät
• Netzkabel
• Bedienungsanleitung
• LCR-Anwendungs-Disc (Kommunikationshandbuch, Treiber, Beispielanwendung)

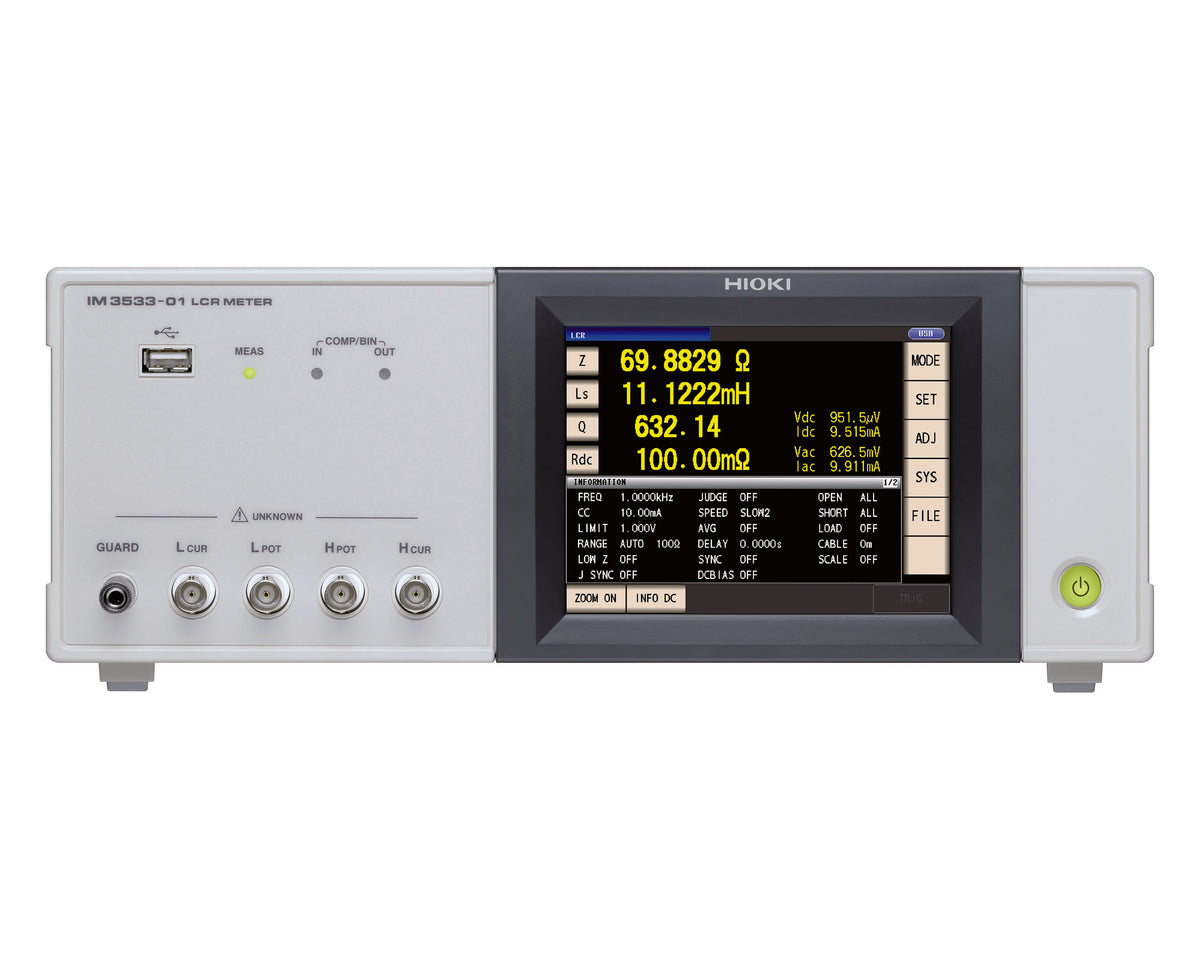

• IM3533-01 LCR-Messgerät
• IM3536 LCR-Messgerät
• IM3570 Impedanzanalysator
• IM3590 Chemischer Impedanzanalysator
• IM3523A LCR-Messgerät
• 9140-10 4-Terminal-Sonde
• 9500-10 4-Terminal-Sonde
• L2000 4-Terminal-Sonde
• L2001 Pincher-Sonde
• 9261-10 Testvorrichtung
• 9262 Testvorrichtung
• 9263 SMD-Testvorrichtung
• 9268-10 DC-Vorspannungseinheit
• 9269-10 DC-Vorspannungsstromeinheit
• IM9100 SMD-Testvorrichtung
• IM9110 SMD-Testvorrichtung
• 9478 Mantelfühler-Temperatursonde
• Z3000 GP-IB-Schnittstelle
• Z3001 RS-232C-Schnittstelle
• Z3002 LAN-Schnittstelle
