LCR-Messgerät, 40 Hz bis 200 kHz
LCR-Messgerät, 40 Hz bis 200 kHz, 2 ms Messgeschwindigkeit, ±0,08% Grundgenauigkeit, Dauermessung, Komparator- und BIN-Funktionen, Gleichstromwiderstand, USB, LAN und Handler-I/O.
• Messfrequenz: 40 Hz bis 200 kHz
• Messgeschwindigkeit: 2 ms (typisch)
• Grundgenauigkeit: ±0,08%
• Prüfsignalpegel: 5 mV bis 5 V, 10 μA bis 50 mA
• Bauteilprüfung von Kondensatoren, Induktivitäten und Widerständen in Entwicklung und Produktion
• Wareneingangsprüfung und automatisierte Prüfung mit Komparator- und BIN-Funktionen
• Wechselstromimpedanz- und Gleichstromwiderstandsmessungen von passiven Bauteilen
• Labor- und akademische Nutzung für LCR-Messungen

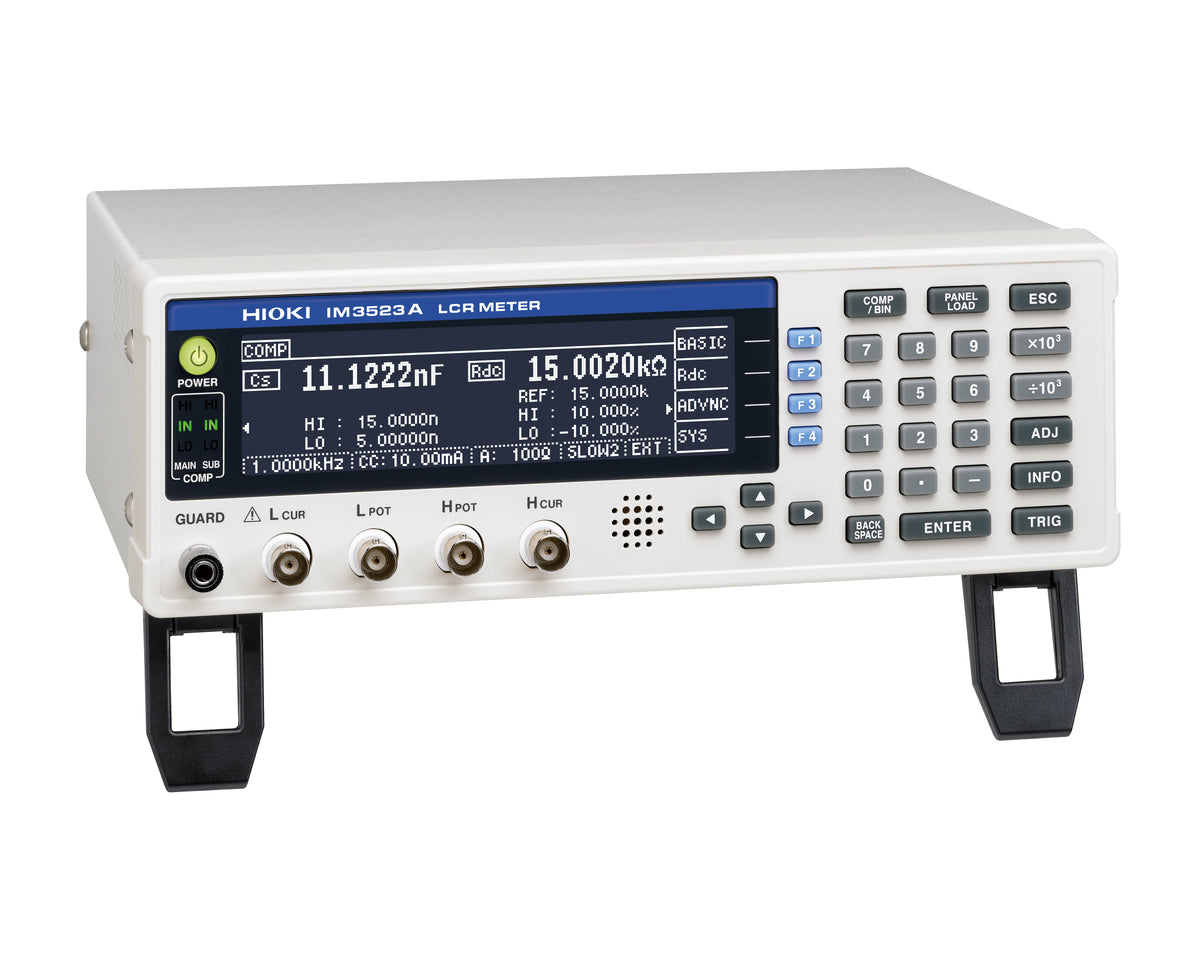

Das HIOKI IM3523A ist ein Tisch-LCR-Messgerät, das für die zuverlässige Prüfung passiver Bauteile wie Kondensatoren, Widerstände und Induktivitäten über einen Frequenzbereich von 40 Hz bis 200 kHz und einen Impedanzmessbereich von 10 mΩ bis 200 MΩ entwickelt wurde. Mit einer Grundgenauigkeit von ±0,08 % und einer typischen Messgeschwindigkeit von 2 ms unterstützt es sowohl Labor- als auch Produktionstests. Einstellbare Prüfsignalpegel von 5 mV bis 5 V und von 10 μA bis 50 mA ermöglichen die Anpassung der Messbedingungen für eine Vielzahl von Bauteilen, von Präzisionskondensatoren bis hin zu Leistungsinduktivitäten.
Das IM3523A unterstützt die kontinuierliche Messung, wodurch bis zu vier Messparameter nacheinander erfasst werden können, indem automatisch zwischen zwei anzeigbaren Parameterpaaren umgeschaltet wird. Dies unterstützt effiziente Tests, wenn mehrere Eigenschaften bewertet werden müssen.
Das Gerät bietet auch Gleichstromwiderstandsmessungen sowie Komparator- und BIN-Funktionen zur Grenzwertprüfung und Klassifizierung. Die Kabellängenkompensation (0 m / 1 m) und eine Vier-Terminal-Kontaktprüffunktion unterstützen stabile Messungen durch die Erkennung von offenen oder schlechten Verbindungen.
Gleichstrom-Bias-Messungen sind bei Verwendung optionaler externer Gleichstrom-Bias-Einheiten möglich. Die 9268-10 DC Bias Voltage Unit ermöglicht die Kopplung externer Gleichspannungsquellen bis ±40 V an den Messpfad, während die 9269-10 DC Bias Current Unit den Anschluss externer Gleichstromquellen bis 2 A unterstützt.

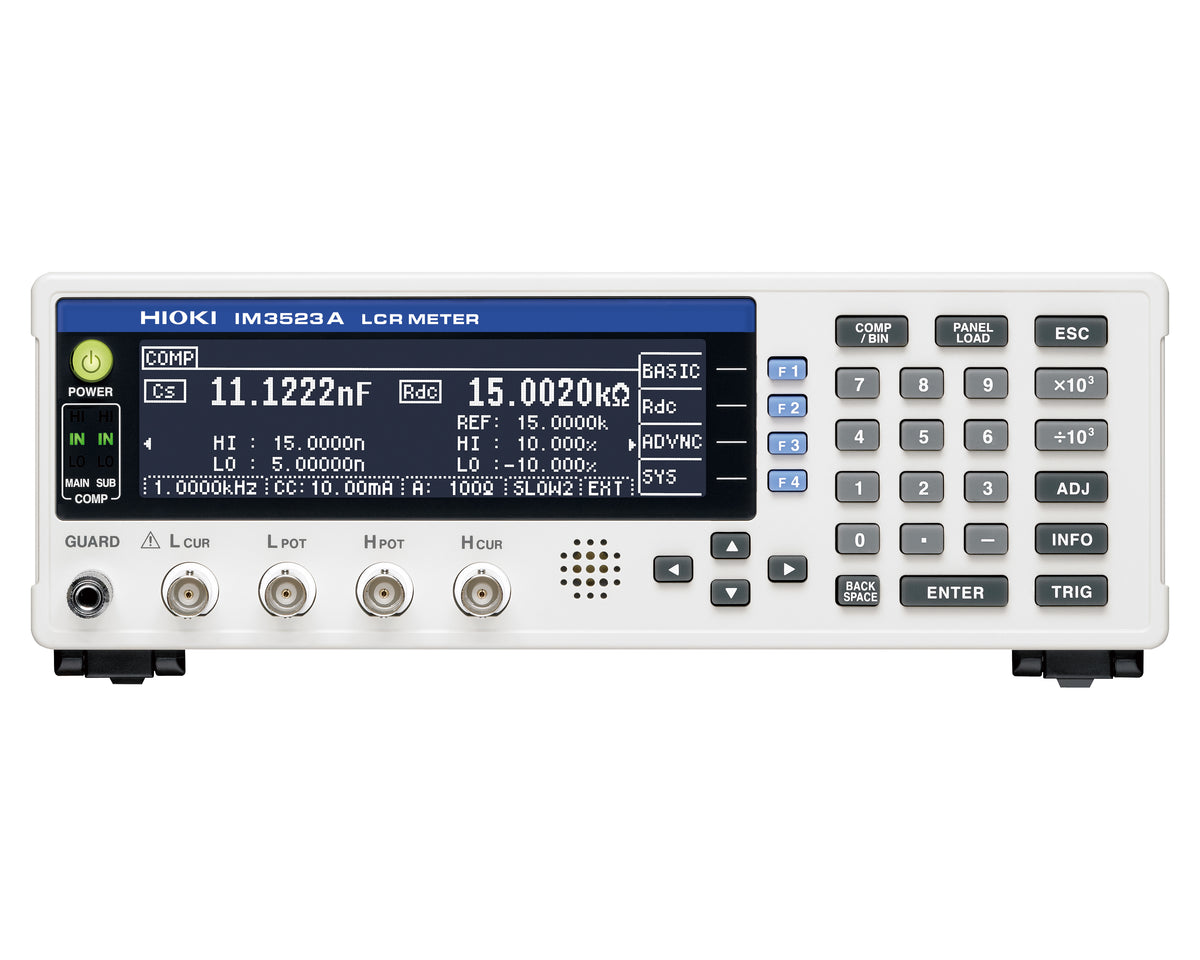

Ein kontrastreiches monochromes LCD und ein übersichtliches Frontplatten-Tastenlayout ermöglichen die klare Anzeige von Messwerten und schnelle Parameteränderungen. Der kompakte Formfaktor unterstützt den Einsatz in automatisierten Testumgebungen, während kurze Messzeiten einen hohen Durchsatz ermöglichen.

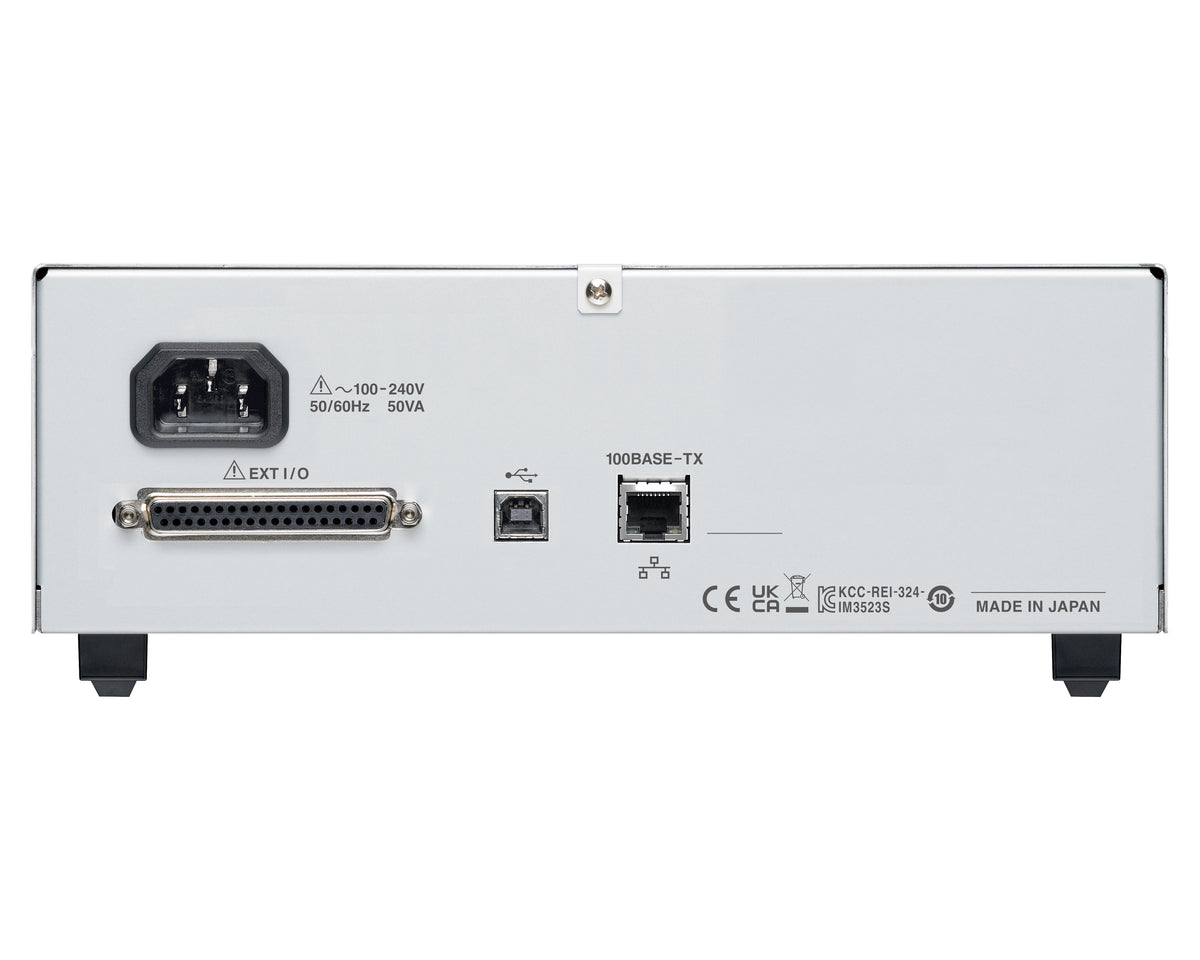

USB, LAN (100BASE-T) und EXT I/O sind als Standardschnittstellen für die PC-Steuerung und Systemintegration vorhanden.
Das in Japan entwickelte und hergestellte IM3523A ist für reproduzierbare Messergebnisse in Labor- und Produktionsumgebungen konzipiert.
• IM3523A LCR-Messgerät
• Netzkabel
• Kurzanleitung
• Bedienungshinweise
• LCR-Anwendungs-CD (Bedienungsanleitung, PC-Befehle und Beispielsoftware)
• IM3533 LCR-Messgerät
• IM3533-01 LCR-Messgerät
• IM3536 LCR-Messgerät
• IM3570 Impedanzanalysator
• IM3590 Chemischer Impedanzanalysator
• 9140-10 4-Terminal-Sonde
• 9500-10 4-Terminal-Sonde
• L2000 4-Terminal-Sonde
• L2001 Pinzettensonde
• 9261-10 Prüfadapter
• 9262 Prüfadapter
• EU3523 Rack-Montagesatz
• 9268-10 DC Bias Spannungsquelle
• 9269-10 DC Bias Stromquelle
