Erdungsmesszange mit Bluetooth für mehrfach geerdete Systeme
Erdungsmesszange mit Bluetooth für Erdungssysteme mit mehreren Erdungspfaden, Erdwiderstand von 0,02 Ω bis 1600 Ω, Messung von Fehlerstrom und Wechselstrom bis 60 A, Leiterdurchmesser bis 32 mm, CAT IV 600 V.
• Erdwiderstandsmessung ohne Trennen des Erdungsleiters
• Erdwiderstand: 0,02 Ω bis 1600 Ω
• Leiterdurchmesser bis 32 mm
• Wechselstrommessungen bis 60 A
• Bluetooth-Kommunikation inklusive
• Erdungsprüfungen an Sendemasten, Tanks und Industrieanlagen
• Erdungsprüfungen an Blitzschutz- und PV-Anlagen mit mehreren Erdungspfaden
• Messung von Fehlerströmen und Lastströmen bis 60 A

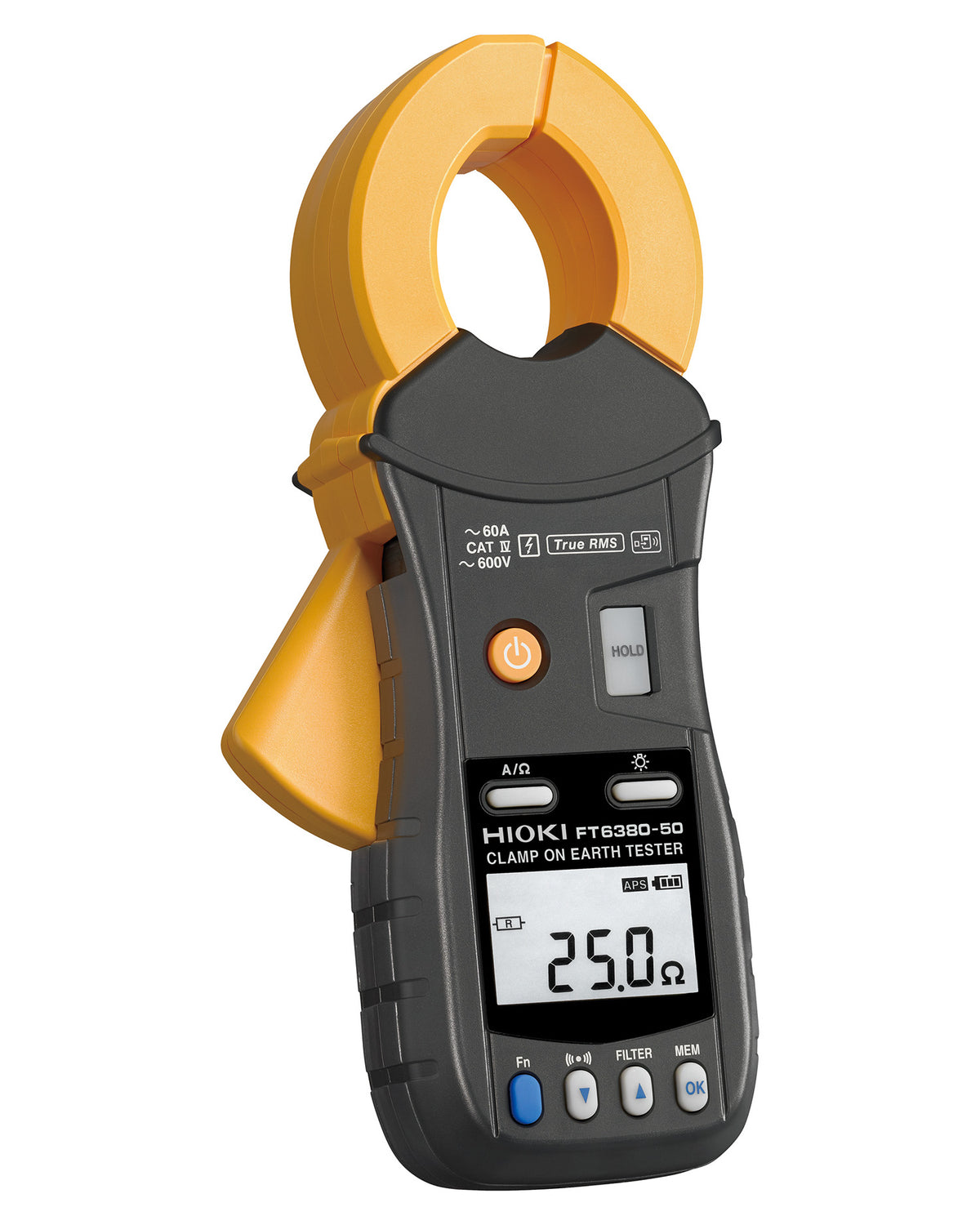

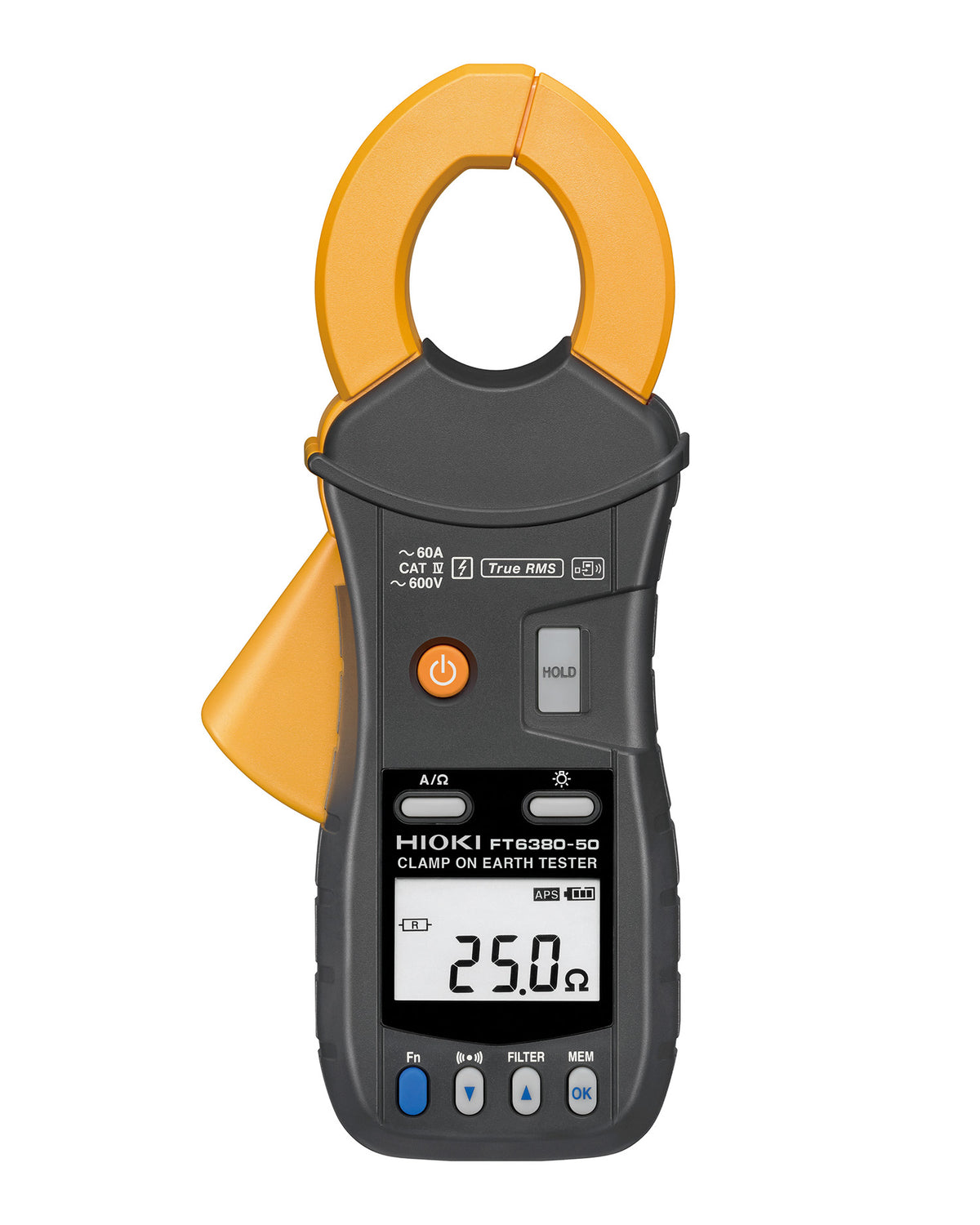

Die HIOKI FT6380-90 kombiniert die Erdungsmesszange FT6380-50 mit Bluetooth-Kommunikation in einem Paket. Sie ist für die Prüfung von Erdungssystemen mit mehreren parallelen Erdungspfaden konzipiert und misst den Widerstand der Erdverbindung direkt am angeschlossenen Erdungsleiter, ohne den Leiter trennen zu müssen.
Typische Anwendungen umfassen Erdungsprüfungen an Sendemasten, Lagertanks und Industrieanlagen sowie an Blitzschutzsystemen und PV-Anlagen mit mehreren Erdungspfaden. Die Zange unterstützt auch die Messung von Fehlerströmen und Wechselströmen bis 60 A, ermöglicht Leiterdurchmesser bis 32 mm und entspricht CAT IV 600 V.

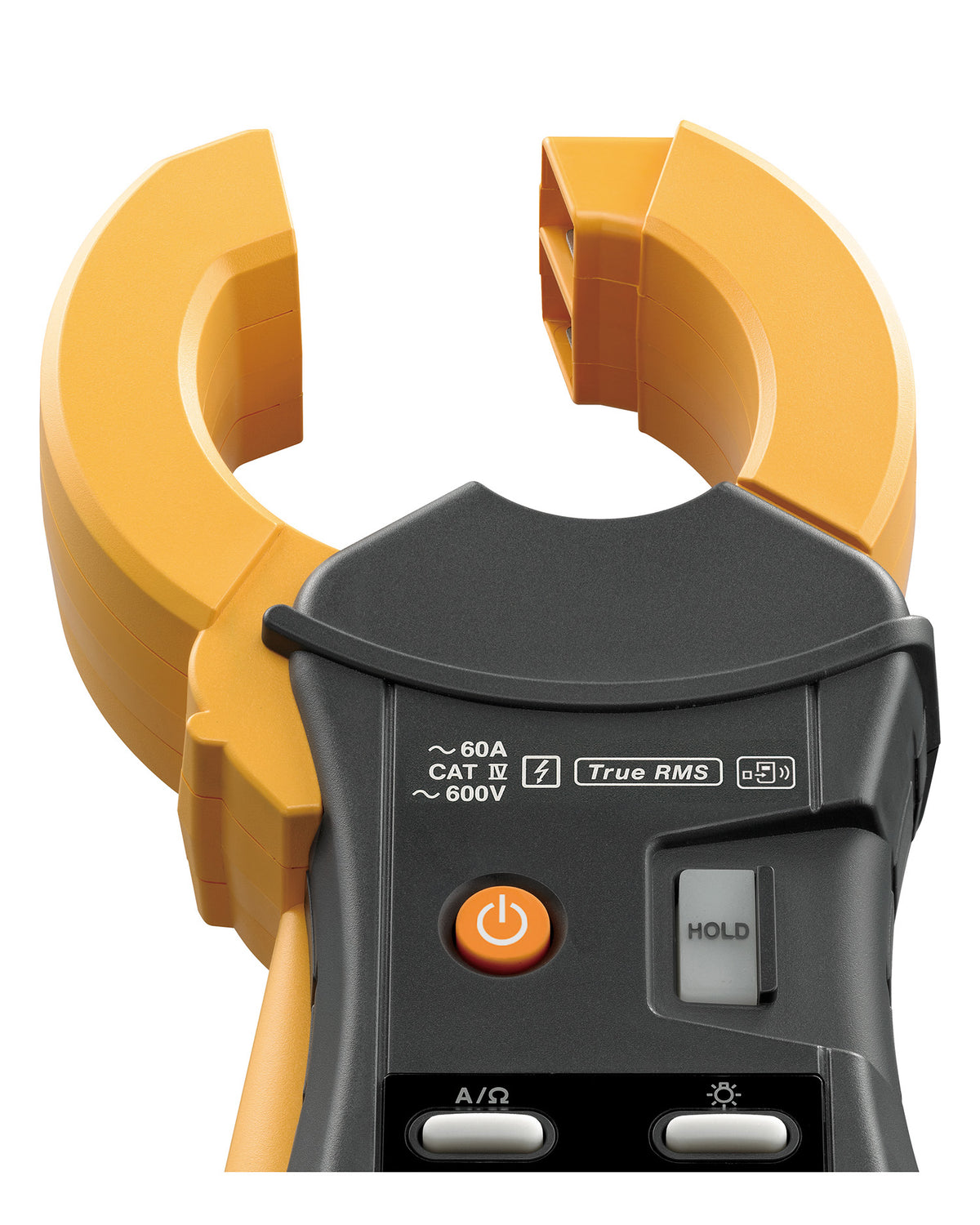

Die FT6380-90 verwendet einen Zangenkopf mit zwei separaten Spulen. Eine Spule koppelt induktiv eine Prüfspannung in den Erdungsleiter innerhalb der Backen ein, während die zweite den resultierenden Strom erfasst. Damit diese Methode funktioniert, müssen mehrere parallele Erdungspfade vorhanden sein, damit ein Prüfstrom fließen kann. Mindestens zwei parallele Erdungspfade sind erforderlich.
Für die Widerstandsmessung bietet die Zange 10 automatisch ausgewählte Bereiche von 0,20 Ω bis 1600 Ω. Der niedrigste spezifizierte Messwert mit angegebener Genauigkeit beträgt 20 mΩ. Der angezeigte Wert kann mit der HOLD-Taste eingefroren werden, und eine zuschaltbare Hintergrundbeleuchtung unterstützt das Arbeiten bei schlechten Lichtverhältnissen.
Neben der Prüfung des Widerstands der Erdverbindung kann die Zange auch zur Wechselstrommessung verwendet werden. Der niedrigste Strombereich beginnt bei 20 mA, wodurch kleine Fehlerströme erkannt werden können, während auch Lastströme bis 60 A abgedeckt werden. Die Strommessung erfolgt nach der True RMS-Methode.
Für die Strommessung steht eine wählbare Filterfunktion zur Verfügung, die als Tiefpassfilter fungiert und höherfrequente Komponenten unterdrückt, wie sie beispielsweise durch Schaltnetzteile oder Wechselrichter verursacht werden. Während der Widerstandsmessung stabilisiert dieselbe Funktion die Anzeige durch Mittelung der Messwerte.
Die Zange verfügt außerdem über einen konfigurierbaren Schwellenwertalarm, der separat für die Widerstandsmessung und die Strommessung eingestellt werden kann. Messwerte beider Funktionen können im internen Speicher abgelegt werden, der bis zu 2000 Messwerte fasst.
Da die FT6380-90 den Z3210 Bluetooth-Adapter als Teil des Sets enthält, können Messwerte ohne zusätzliches Zubehör auf Smartphones, Tablets oder andere kompatible Geräte übertragen werden. Es stehen zwei Betriebsmodi zur Verfügung: GENNECT Cross-Modus für die Kommunikation mit der GENNECT Cross-App und HID-Modus für die direkte Ausgabe von Messwerten an die aktive Anwendung. Die beiden Modi können nicht gleichzeitig verwendet werden. Der ausgewählte Modus wird im Adapter gespeichert.
Im GENNECT Cross-Modus können Messwerte auf einem mobilen Gerät angezeigt, gespeichert und dokumentiert werden. Die App unterstützt auch das Verknüpfen von Messwerten mit Fotos, Karten und zusätzlichen Informationen vom Messort. Im Gerätespeicher gespeicherte Messdaten können über GENNECT Cross ausgelesen werden. Die Daten können in der App weiterverarbeitet und als Berichte exportiert werden. GENNECT Cross ist kostenlos für iOS und Android erhältlich.
Im HID-Modus sendet die Zange Messwerte an die aktive Anwendung wie eine drahtlose Tastatur. Dies ermöglicht die direkte Eingabe von Werten in Excel, Textanwendungen oder Eingabefelder in kundenspezifischen Softwarelösungen ohne zusätzliche Software. Der HID-Modus wird auf Windows-, iOS- und Android-Geräten unterstützt.
Angetrieben von zwei LR6-Batterien bietet die FT6380-90 eine typische Betriebszeit von etwa 40 Stunden bei deaktivierter drahtloser Kommunikation oder etwa 35 Stunden bei aktivierter drahtloser Kommunikation. Sie ist sofort nach dem Einschalten betriebsbereit, ohne dass eine Nulljustierung erforderlich ist.
Die mitgelieferte Referenzschleife ermöglicht eine schnelle Funktionsprüfung vor der Messung. Wie alle HIOKI Strommessgeräte wurde die FT6380-90 in Japan entwickelt und wird in HIOKIs eigenen Produktionsstätten in Japan hergestellt.
• FT6380-50 Erdungsmesszange
• Z3210 Bluetooth-Adapter
• Tragetasche
• Widerstandsprüfschleife
• Trageriemen
• Bedienungsanleitung
• Sicherheitshinweise
• 2 × LR6 AA Alkaline-Batterien
