Erdungszange für mehrfach geerdete Systeme
Erdungszangenmessgerät für Erdwiderstände von 0,02 Ω bis 1600 Ω, Leckstrom- und Echteffektivwert-AC-Strommessung bis 60 A, Leiterdurchmesser bis 32 mm, für mehrfach geerdete Systeme, CAT IV 600 V, Bluetooth optional.
• Erdwiderstandsmessung ohne Trennung des Erdleiters
• Erdwiderstand: 0,02 Ω bis 1600 Ω
• Leiterdurchmesser bis 32 mm
• Wechselstrommessungen bis 60 A
• Optionale Bluetooth-Kommunikation mit Z3210 Adapter
• Erdungsprüfungen an Sendemasten, Tanks und Industrieanlagen
• Erdungsprüfungen an Blitzschutz- und PV-Anlagen mit mehreren Erdungspfaden
• Leckstrom- und Laststrommessungen bis 60 A

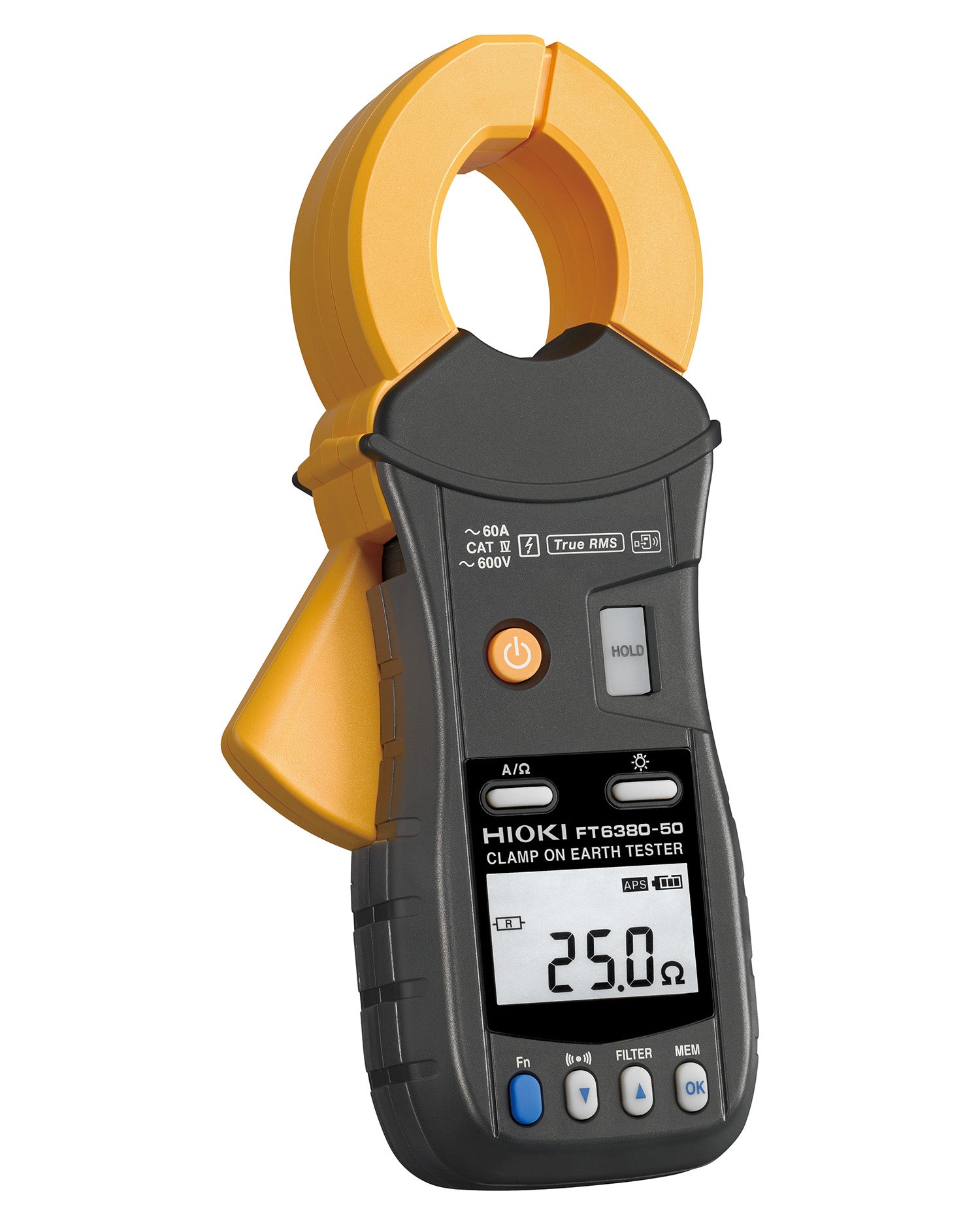

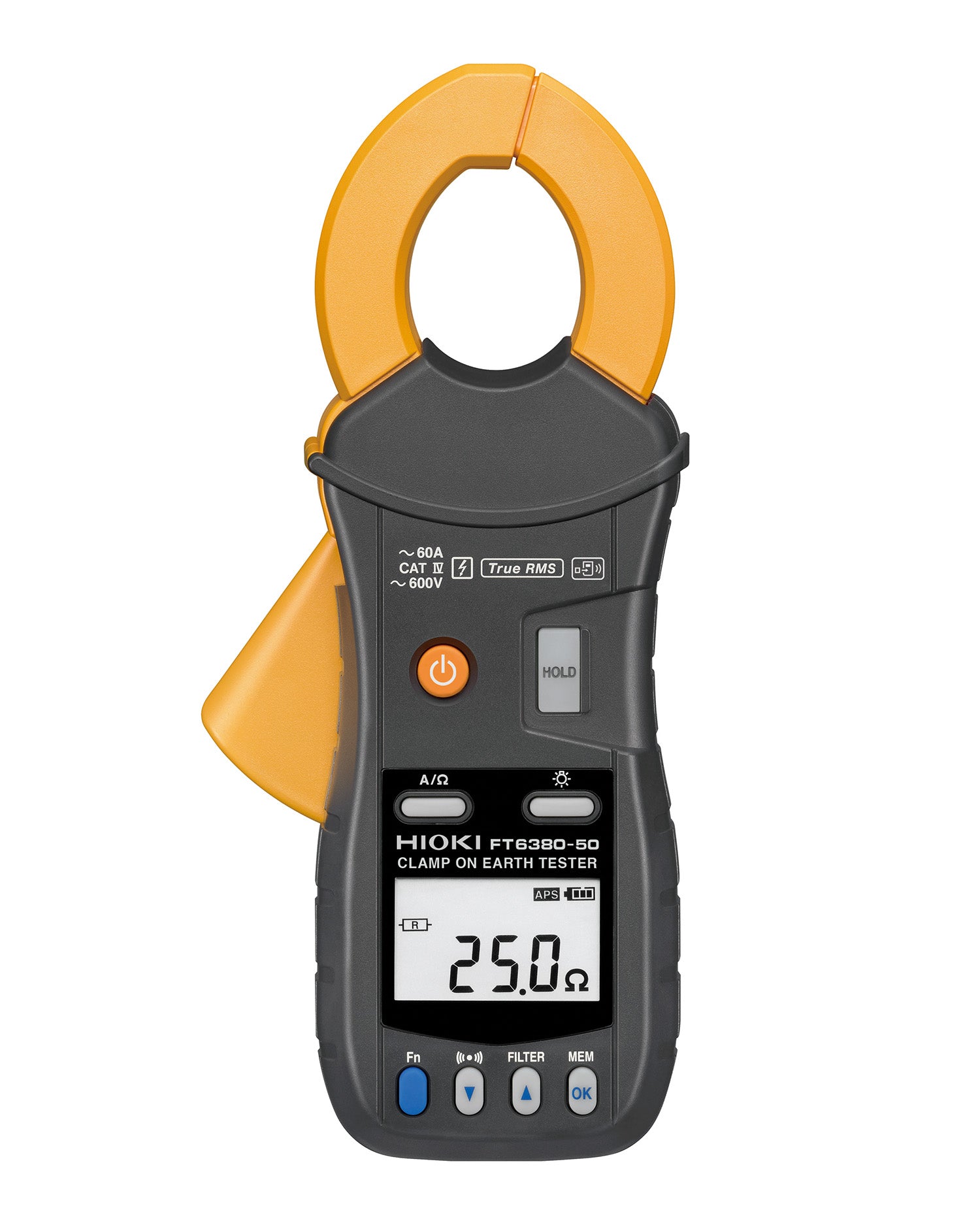

Die HIOKI FT6380-50 Erdungszange wurde für die Prüfung von Erdungssystemen mit mehreren parallelen Erdungspfaden entwickelt. Sie misst den Widerstand der Erdverbindung direkt am angeschlossenen Erdleiter, ohne diesen zu trennen.
Typische Anwendungen umfassen Erdungsprüfungen an Sendemasten, Lagertanks und Industrieanlagen sowie an Blitzschutzsystemen und PV-Anlagen mit mehreren Erdungspfaden. Die Zange unterstützt auch Leckstrom- und Wechselstrommessungen bis 60 A, nimmt Leiterdurchmesser bis 32 mm auf und entspricht CAT IV 600 V.

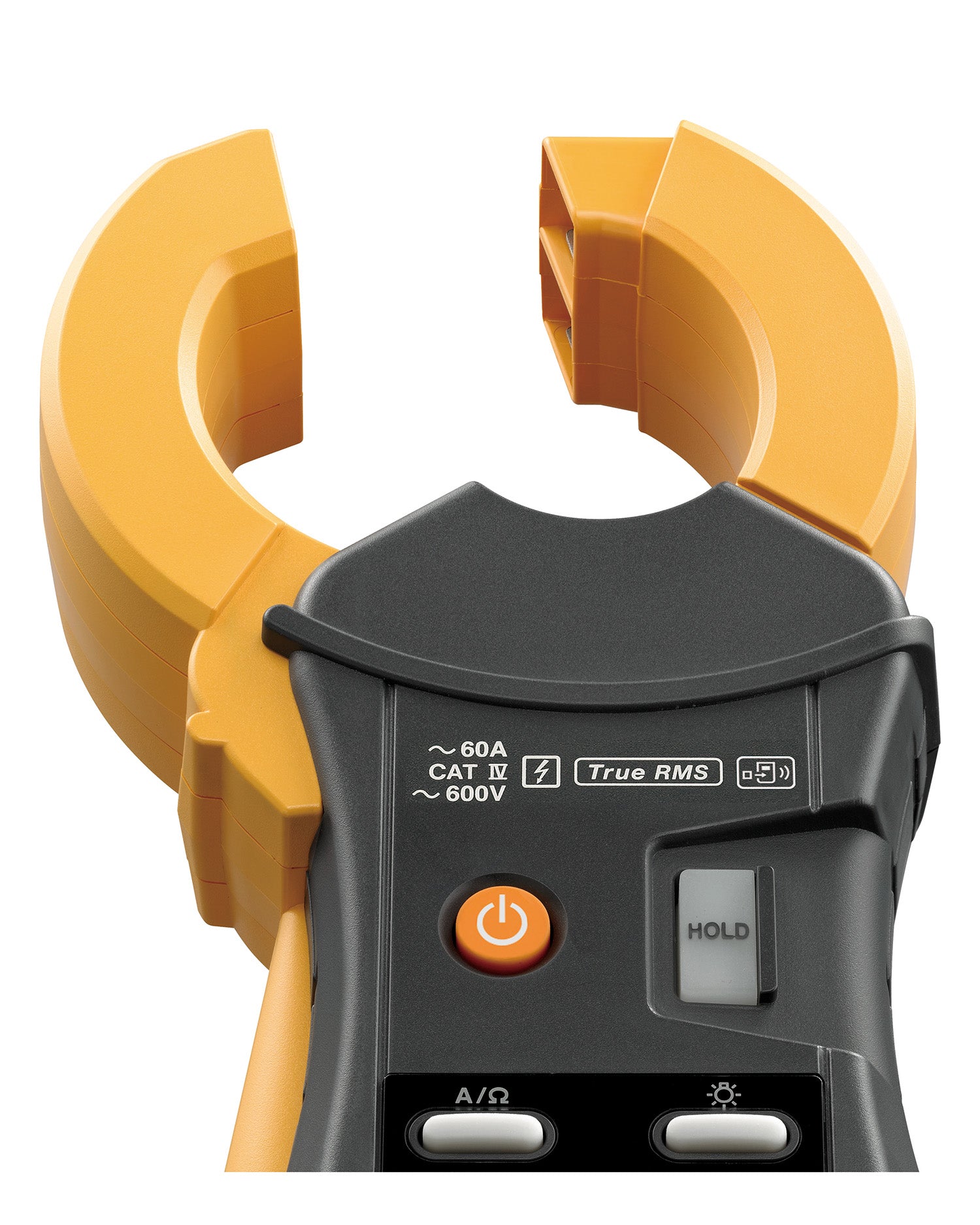

Das Messprinzip verwendet zwei separate Spulen im Zangenkopf. Eine Spule koppelt induktiv eine Prüfspannung in den Erdleiter innerhalb der Zange ein, während die zweite Spule den resultierenden Strom erfasst. Damit diese Methode funktioniert, müssen mehrere parallele Erdungspfade vorhanden sein, damit ein Prüfstrom fließen kann. Es sind mindestens zwei parallele Erdungspfade erforderlich.
Für die Widerstandsmessung bietet das Gerät 10 Bereiche von 0,20 Ω bis 1600 Ω. Der niedrigste spezifizierte Messwert mit angegebener Genauigkeit beträgt 20 mΩ. Die Bereichswahl erfolgt automatisch, und der Messwert kann mit der HOLD-Taste im Display eingefroren werden. Für Arbeiten in schlecht beleuchteten Umgebungen ist das Display mit einer zuschaltbaren Hintergrundbeleuchtung ausgestattet.
Neben der Messung des Widerstands der Erdverbindung unterstützt das FT6380-50 auch die Wechselstrommessung. Mit seinem untersten Strombereich von 20 mA kann die Zange kleine Leckströme erkennen, während Lastströme bis 60 A gemessen werden können. Der Strom wird mittels True-RMS-Verfahren gemessen.
Eine wählbare Filterfunktion wirkt bei der Strommessung als Tiefpassfilter und unterdrückt höherfrequente Anteile, wie sie beispielsweise durch Schaltnetzteile oder Wechselrichter entstehen. Bei der Widerstandsmessung stabilisiert die Filterfunktion die Anzeige durch Mittelung der Messwerte.
Ein konfigurierbarer Schwellenwertalarm ist ebenfalls verfügbar und kann separat für Widerstandsmessung und Strommessung eingestellt werden. Der interne Speicher kann bis zu 2000 Messwerte aus beiden Funktionen speichern.
Mit dem optionalen Z3210 Adapter kann das FT6380-50 um Bluetooth-Kommunikation erweitert werden. Messwerte können auf ein Smartphone oder Tablet übertragen und in der GENNECT Cross App dokumentiert werden. Die App unterstützt die Verknüpfung von Messwerten mit Fotos, Karten und zusätzlichen Informationen vom Messort.
Im HID-Modus sendet die Zange Messwerte als Tastatureingabe direkt an die ausgewählte Anwendung, beispielsweise an Excel oder Eingabefelder in kundenspezifischen Softwarelösungen.
Das FT6380-50, das mit zwei LR6-Batterien betrieben wird, bietet eine typische Betriebszeit von etwa 40 Stunden ohne Z3210 oder etwa 35 Stunden mit installiertem Bluetooth-Adapter und aktivierter drahtloser Kommunikation. Es ist sofort nach dem Einschalten betriebsbereit, ohne dass eine Nullpunktjustierung erforderlich ist.
Die mitgelieferte Referenzschleife ermöglicht eine schnelle Funktionsprüfung vor der Messung. Wie alle HIOKI Strommessgeräte wurde das FT6380-50 in Japan entwickelt und in den eigenen Produktionsstätten von HIOKI in Japan hergestellt.
• FT6380-50 Erdungszange
• Tragetasche
• Widerstandsprüfschleife
• Gurt
• Bedienungsanleitung
• Sicherheitshinweise
• 2 × LR6 AA Alkali-Batterien
• FT6380-90 Erdungszange
• Z3210 Bluetooth-Adapter
• FT6031-50 Erdwiderstandsprüfgerät
• FT6031-90 Erdwiderstandsprüfgerät
• FT6041 Erdwiderstandsprüfgerät
• FT6041-91 Erdwiderstandsprüfgerät-Kit
