Erdungstester mit Bluetooth für 2- und 3-Pol-Messung
Erdungstester mit Bluetooth-Kommunikation für 2- und 3-polige Erdwiderstandsmessung, automatische Überprüfung von Störspannung und Hilfserdungswiderstand, IP67.
• 2- und 3-polige Erdwiderstandsmessung
• Bluetooth-Kommunikation inklusive
• Automatische Überprüfung von Störspannung und Hilfserdungswiderstand

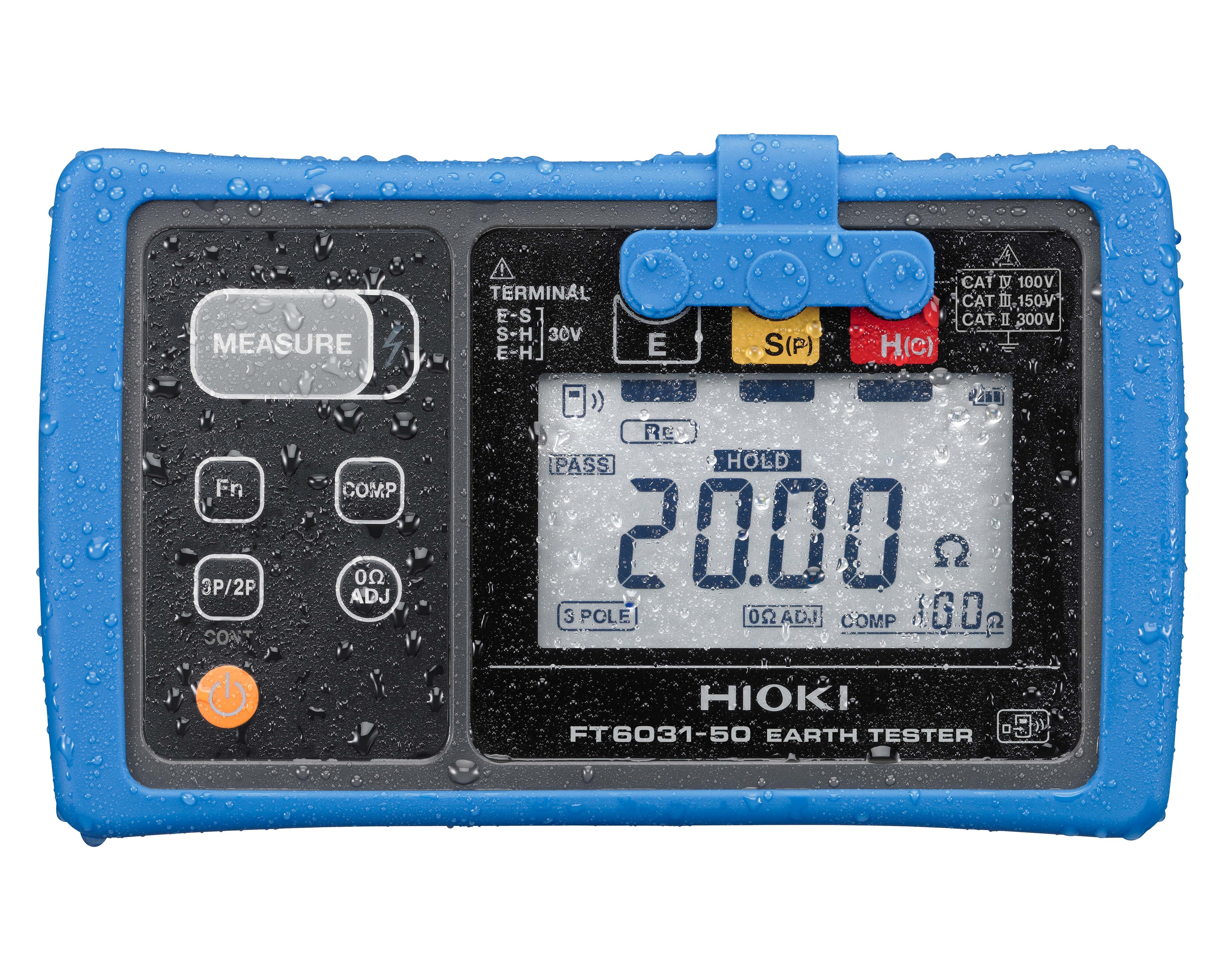

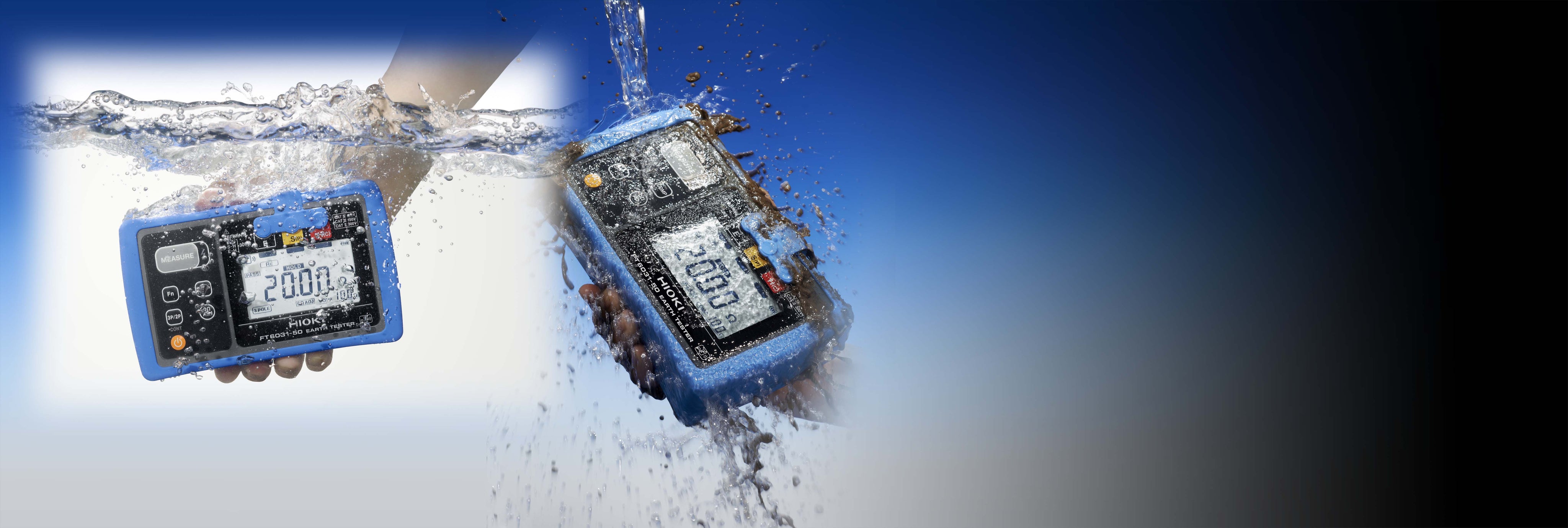

• IP67 staubdicht und wasserdicht
• Überprüfung von Erdungssystemen in elektrischen Anlagen
• Verifizierung bestehender Erdungslektroden bei Wartung und wiederkehrenden Prüfungen
• Service und Wartung von Schutz-Erdungssystemen

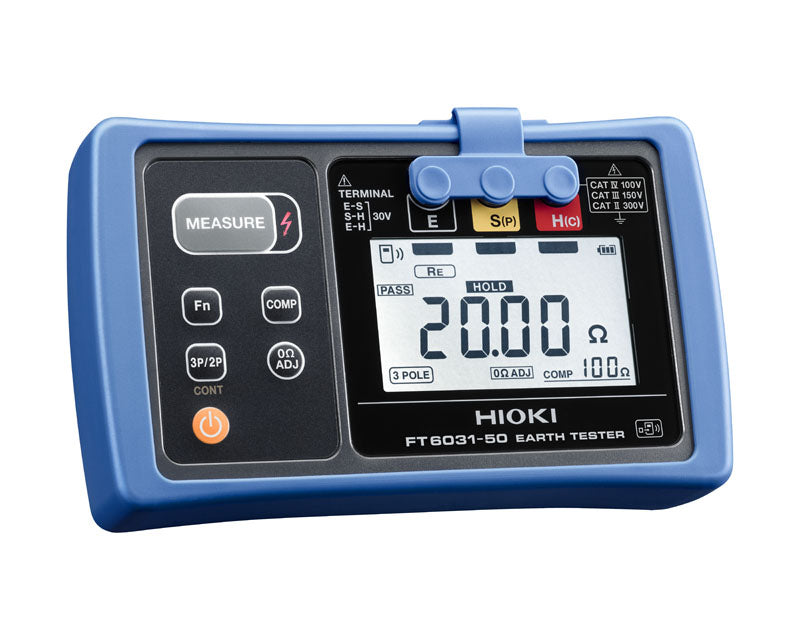

Der HIOKI FT6031-90 ist ein Erdungstester für Elektrofachkräfte in Service, Wartung und Inspektion. Er bietet eine 3-Pol-Messung für präzise Erdwiderstandsprüfungen und eine vereinfachte 2-Pol-Methode für Situationen, in denen Hilfserdungsspieße nicht für einen vollständigen Messaufbau verwendet werden können. Der FT6031-90 bündelt den FT6031-50 mit dem Z3210 Bluetooth Adapter und erweitert das Gerät um Bluetooth-Kommunikation.

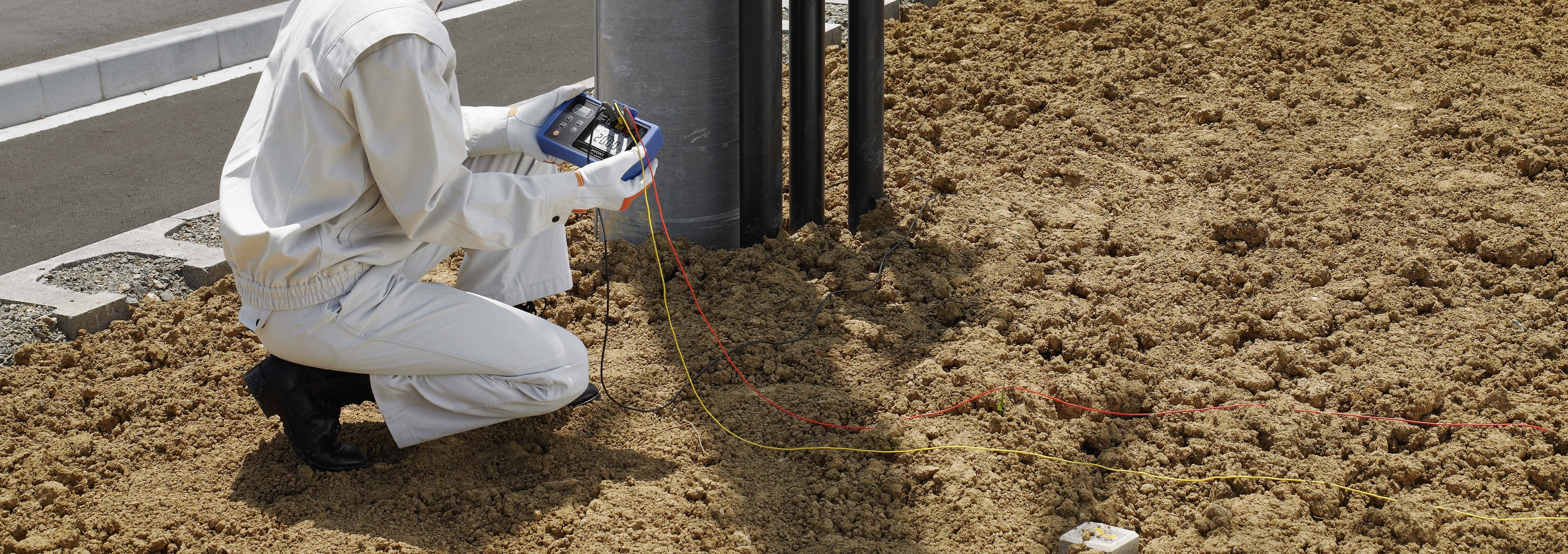

Der FT6031-90 unterstützt sowohl die 3-Pol- als auch die 2-Pol-Erdwiderstandsmessung. Die 3-Pol-Methode wird verwendet, wenn der Erdwiderstand einer vorhandenen Erdungselektrode so genau wie möglich gemessen werden soll. Bei diesem Aufbau wird die zu prüfende Erdungselektrode von der Installation getrennt und mit zwei Hilfserdungsspießen gemessen. Die benötigten Messleitungen und Hilfserdungsspieße sind beim FT6031-90 bereits enthalten, mit 10 m und 20 m Leitungslängen für einen typischen Feldaufbau.
Das Gerät misst bei 128 Hz ±2 Hz, mit einer Ausgangsspannung von 30 Veff oder weniger und einem Prüfstrom von 25 mAeff oder weniger. Eine Messung dauert typischerweise bis zu 6 Sekunden, einschließlich automatischer Überprüfungen von Störspannung und Hilfserdungswiderstand.

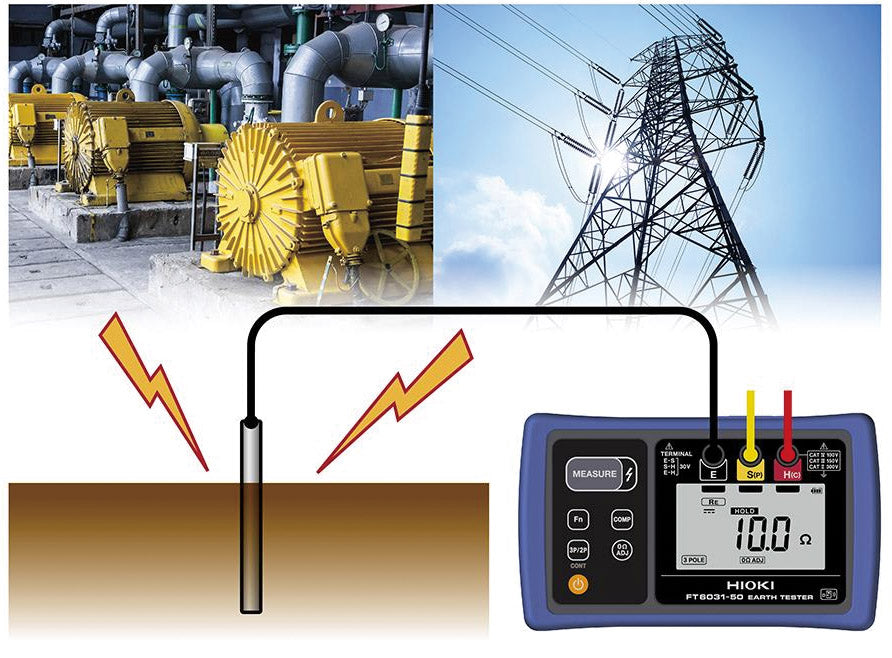

Die 2-Pol-Methode ist für Situationen vorgesehen, in denen ein vollständiger 3-Pol-Aufbau nicht möglich oder praktikabel ist. Anstelle von zwei Hilfserdungsspießen wird eine vorhandene niederohmige Erde als Referenz verwendet, typischerweise die neutrale Seite einer geerdeten Stromversorgung. Das Ergebnis umfasst daher nicht nur den Widerstand der zu prüfenden Erdungselektrode, sondern den kombinierten Widerstand der Prüferde und der Referenzerde.
In diesem Modus ist der Prüfstrom auf 4 mAeff oder weniger begrenzt, um das Auslösen von Fehlerstromschutzschaltern unter geeigneten Installationsbedingungen zu vermeiden. Die 2-Pol-Methode wird daher für vereinfachte Überprüfungen und nicht für die präziseste Messung einer einzelnen Erdungselektrode verwendet.
Der FT6031-90 wurde entwickelt, um den Einrichtungsaufwand zu reduzieren und die Bewertung der Messergebnisse vor Ort zu erleichtern. Vor Beginn einer Messung überprüft das Gerät automatisch die Störspannung an der Erdungselektrode und den Widerstand der Hilfserdungsspieße. Die Nullpunktjustierung kompensiert den Widerstand der Prüfleitungen, was besonders bei längeren Leitungen hilfreich ist.
Eine Komparatorfunktion ist zur direkten GUT/SCHLECHT-Bewertung anhand eines definierten Grenzwertes verfügbar, und ein kontinuierlicher Messmodus hilft, wenn Hilfserdungsspieße während des Aufbaus neu positioniert werden müssen.
Für Anwendungen mit längeren Entfernungen zwischen dem Gerät und den Messpunkten sind optionale Leitungen wie die L9843-51 und L9843-52 erhältlich. Auf Beton oder anderen harten Oberflächen, wo Hilfserdungsspieße nicht direkt eingeführt werden können, können 9050 Erdnnetze oder L9846 Erdnetzmodule verwendet werden. Die L9846 Module können an den mitgelieferten L9842-11 und L9842-22 Leitungsrollen sowie an den separat erhältlichen L9845-31, L9845-33 und L9845-52 Rollen befestigt werden und bilden so eine einzige Baugruppe.
Der FT6031-90 wird mit dem Z3210 Bluetooth Adapter geliefert, der dem FT6031-50 eine drahtlose Datenübertragung ermöglicht. Messwerte können auf Windows-, iOS- oder Android-Geräte übertragen werden. Für Smartphones und Tablets steht die kostenlose GENNECT Cross App zur Anzeige, Speicherung und Dokumentation von Messwerten zur Verfügung.
Alternativ kann der Z3210 im HID-Modus betrieben werden, wobei Messwerte als Tastatureingabe an die aktive Anwendung gesendet werden. Dies ermöglicht die direkte Dateneingabe in Excel, Textanwendungen oder benutzerdefinierte Softwareanwendungen.
Wie alle HIOKI-Erdungstester wurde der FT6031-90 in Japan entwickelt und wird in den eigenen Produktionsstätten von HIOKI in der Präfektur Nagano, Japan, hergestellt.

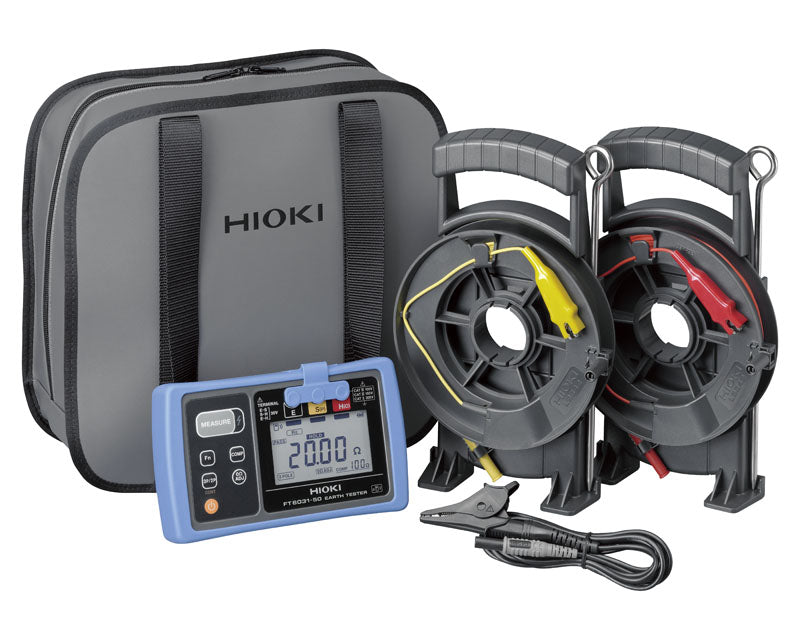

• FT6031-50 Erdungstester
• Z3210 Bluetooth Adapter
• L9840 Hilfserdungsspieße
• L9841 Prüfleitung, schwarz, 4 m

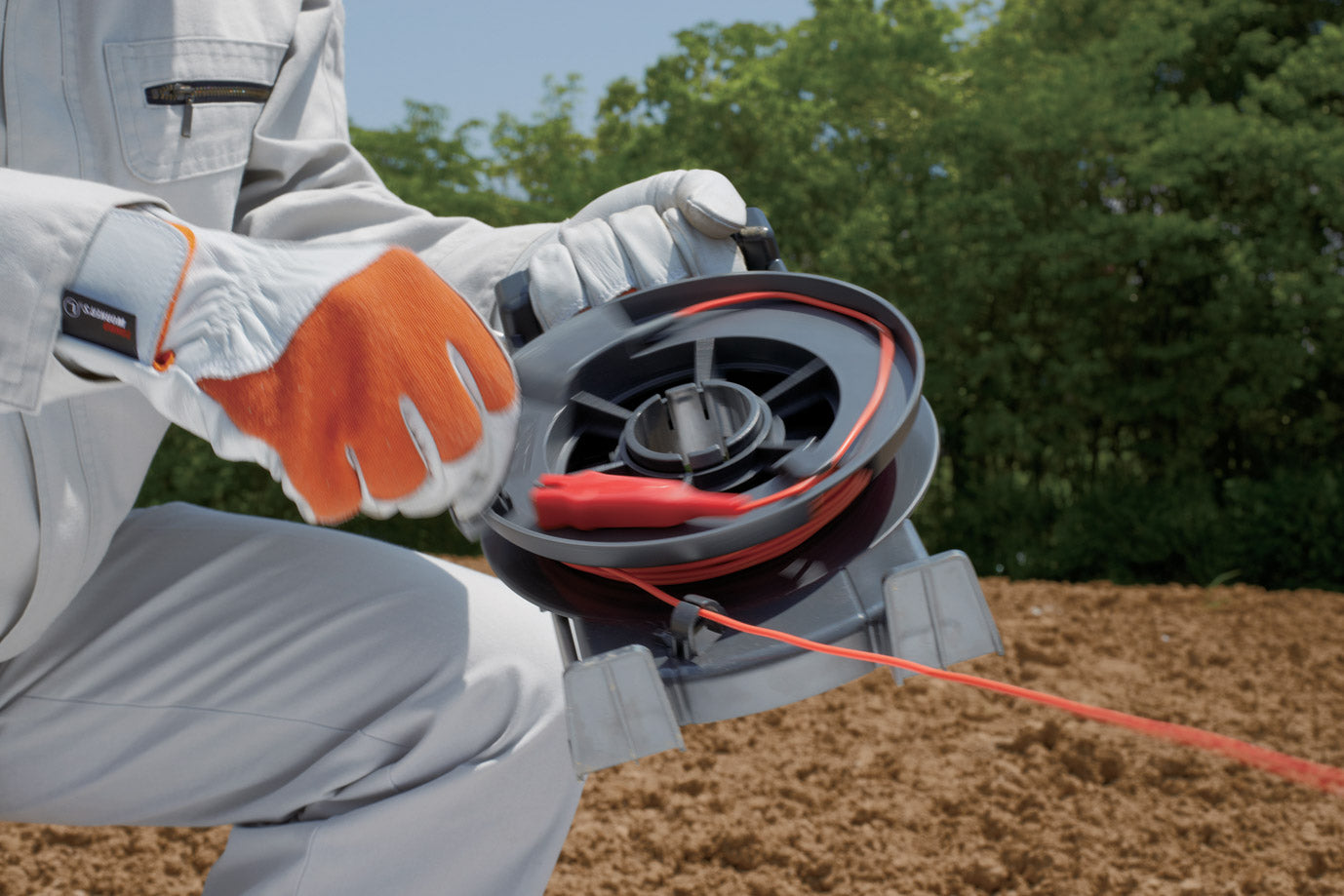

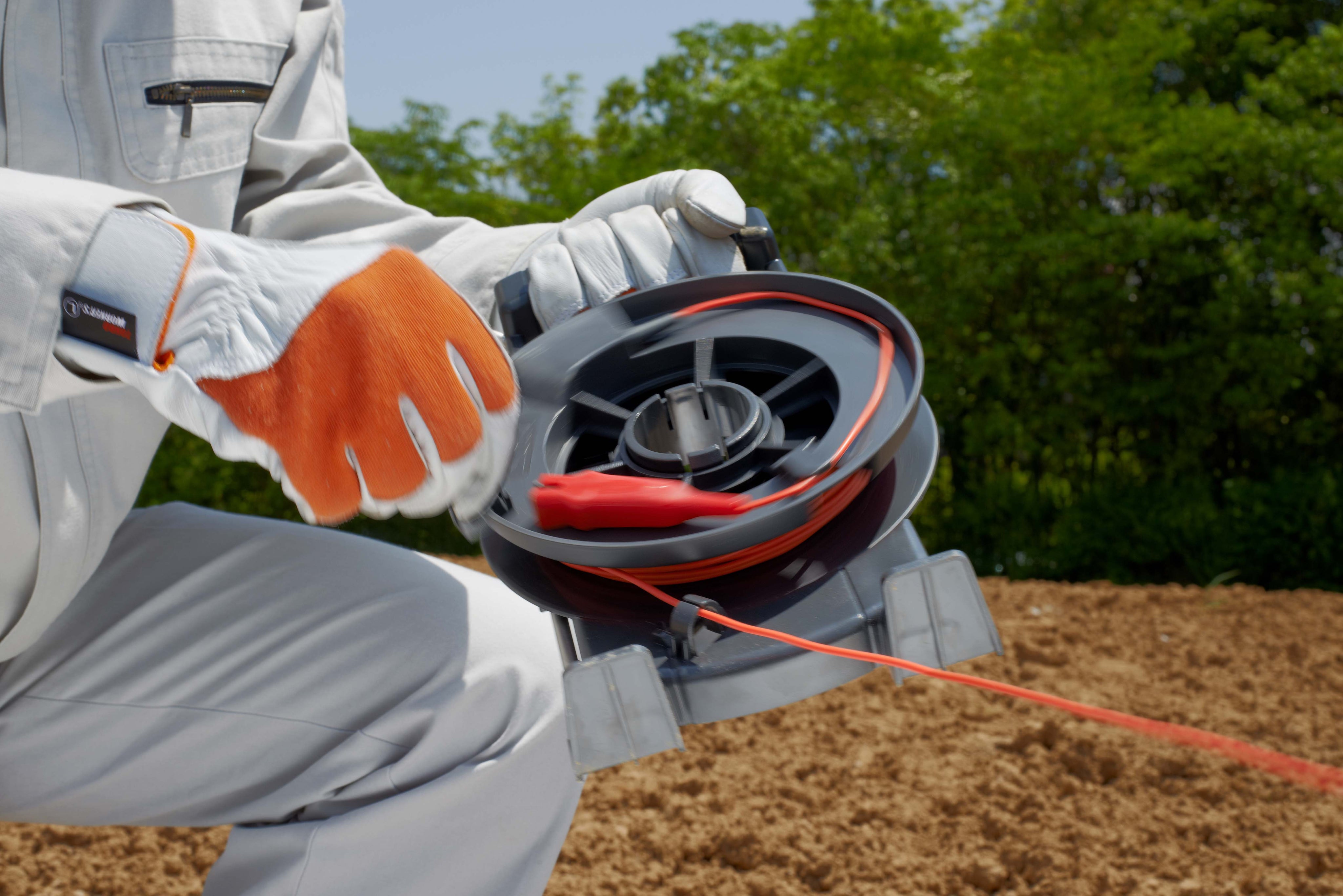

• L9842-11 Prüfleitungsrolle, gelb, 10 m
• L9842-22 Prüfleitungsrolle, rot, 20 m
• C0106 Tragetasche
• Instrumentenschutz
• 4 × LR6 AA Alkali-Batterien
• Bedienungsanleitung
• Sicherheitshinweise
• FT6031-50 Erdungstester
• FT6041 Erdwiderstandsmessgerät
• FT6041-91 Erdwiderstandsmessgerät Set
• FT6380-50 Erdschleifenwiderstandszange
• FT6380-90 Erdschleifenwiderstandszange
• L9787 Messleitungssatz
• L9843-51 Messleitung, gelb, 50 m
• L9843-52 Messleitung, rot, 50 m
• L9844 Messleitungssatz
• L9845-31 Messleitungsrolle, gelb, 25 m
• L9845-33 Messleitungsrolle, blau, 25 m
• L9845-52 Messleitungsrolle, rot, 50 m
• L9846 Erdnetzmodul
• 9050 Erdnnetze
