Industrie-Digitalmultimeter für Service und Wartung
Industrielles Digitalmultimeter mit True RMS, 10 A AC/DC Direkteingang und Zangen-Sensor-Unterstützung, AC- und DC-Spannung mit LoZ-Modus, 2000 V DC CAT III mit optionalem P2010, Widerstand, Kapazität, 6000 Counts, Bluetooth optional mit Z3210.
• 10 A AC/DC Direkteingang
• Unterstützung von Zangen-Sensoren
• LoZ-Spannungsmodus
• CAT III 1000 V, CAT IV 600 V, 2000 V DC CAT III mit optionalem P2010
• Bluetooth optional mit Z3210
• Fehlersuche in Schaltschränken und Stromverteilungssystemen
• Überprüfung von Versorgungsspannungen in Industrieanlagen
• Messungen an Umrichter-gesteuerten Systemen und Motorantrieben
• DC-Spannungsmessung in PV-Strängen mit optionalem P2010
• AC- und DC-Strommessung mit Direkteingang oder Zangen-Sensoren

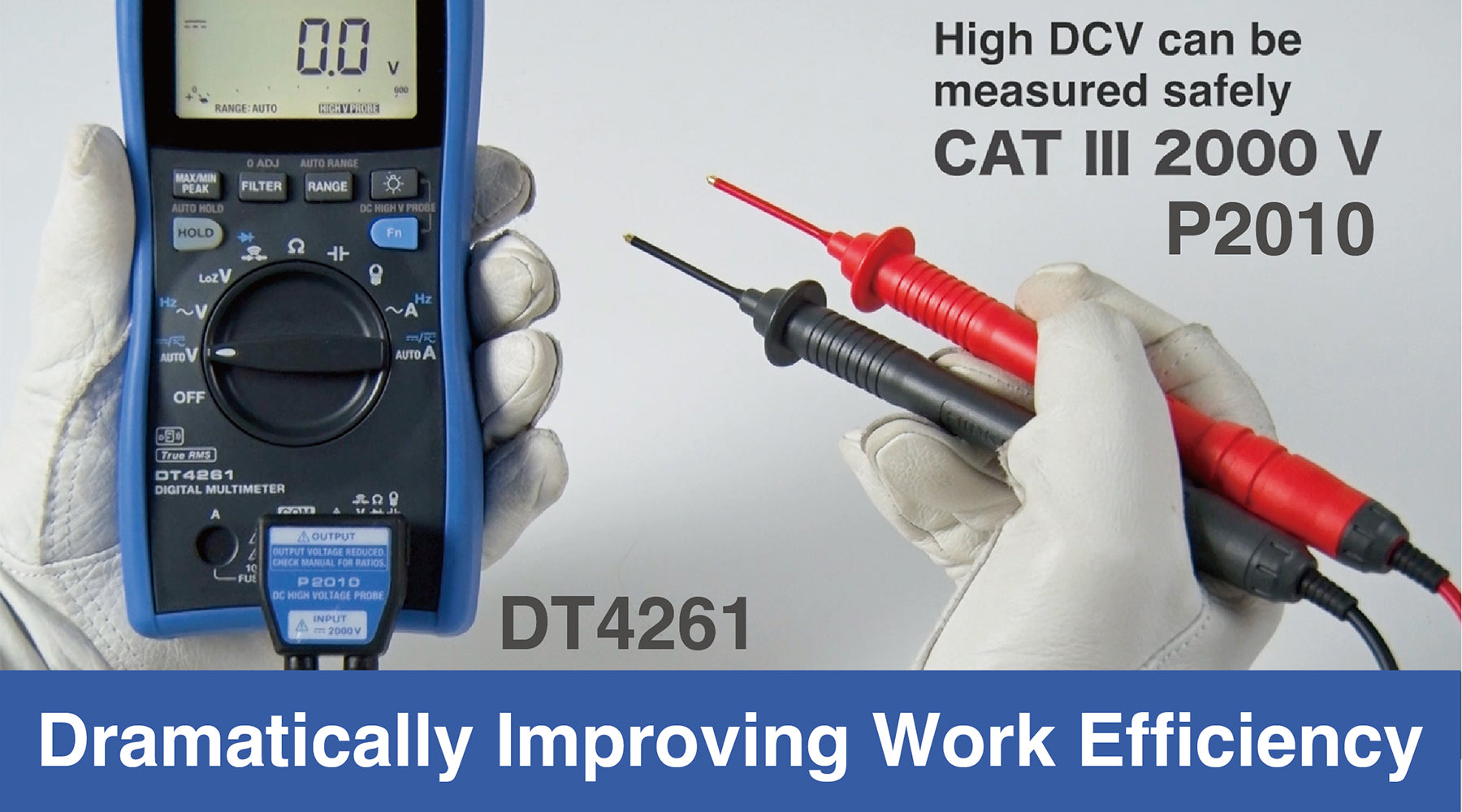

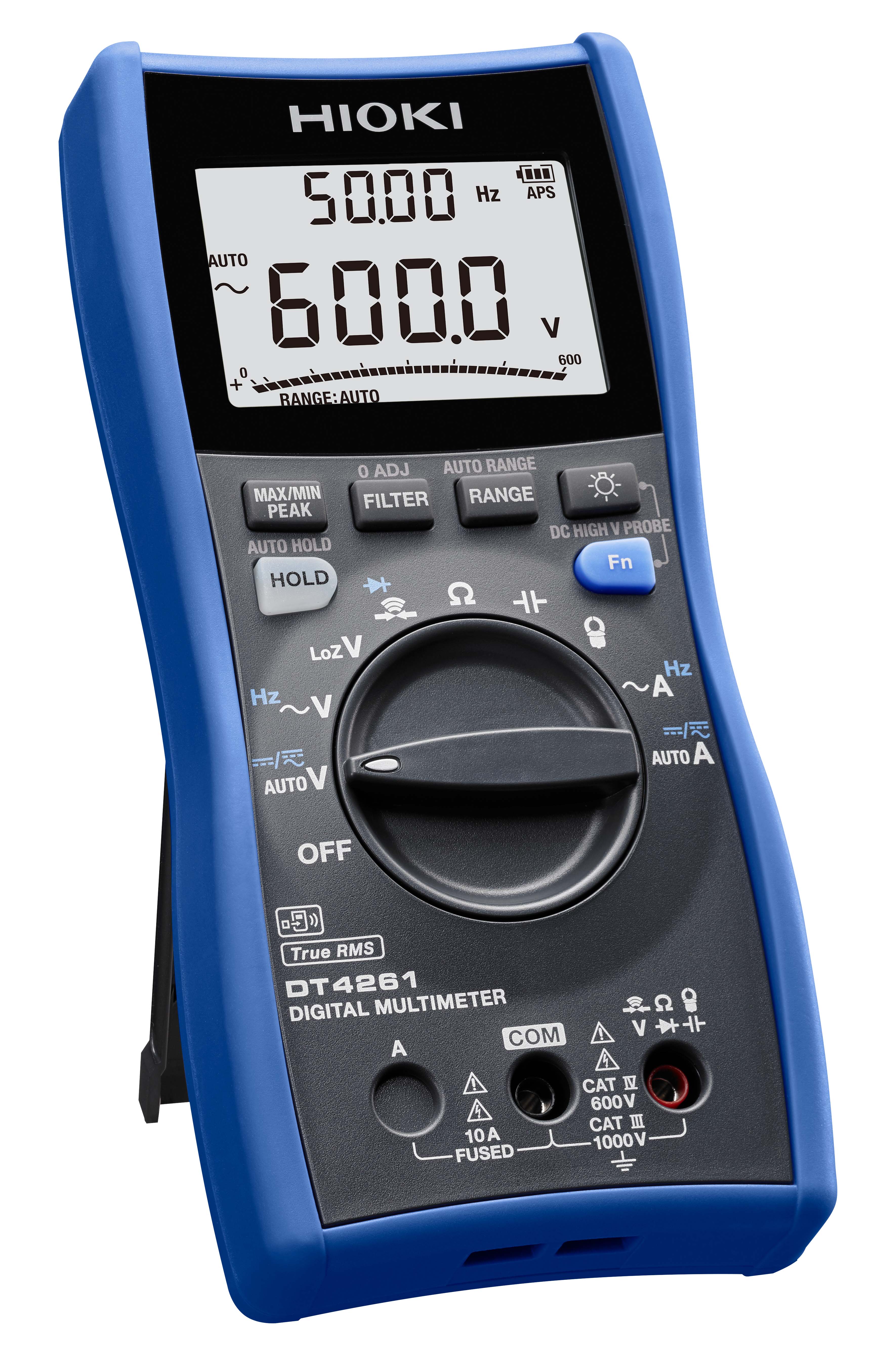

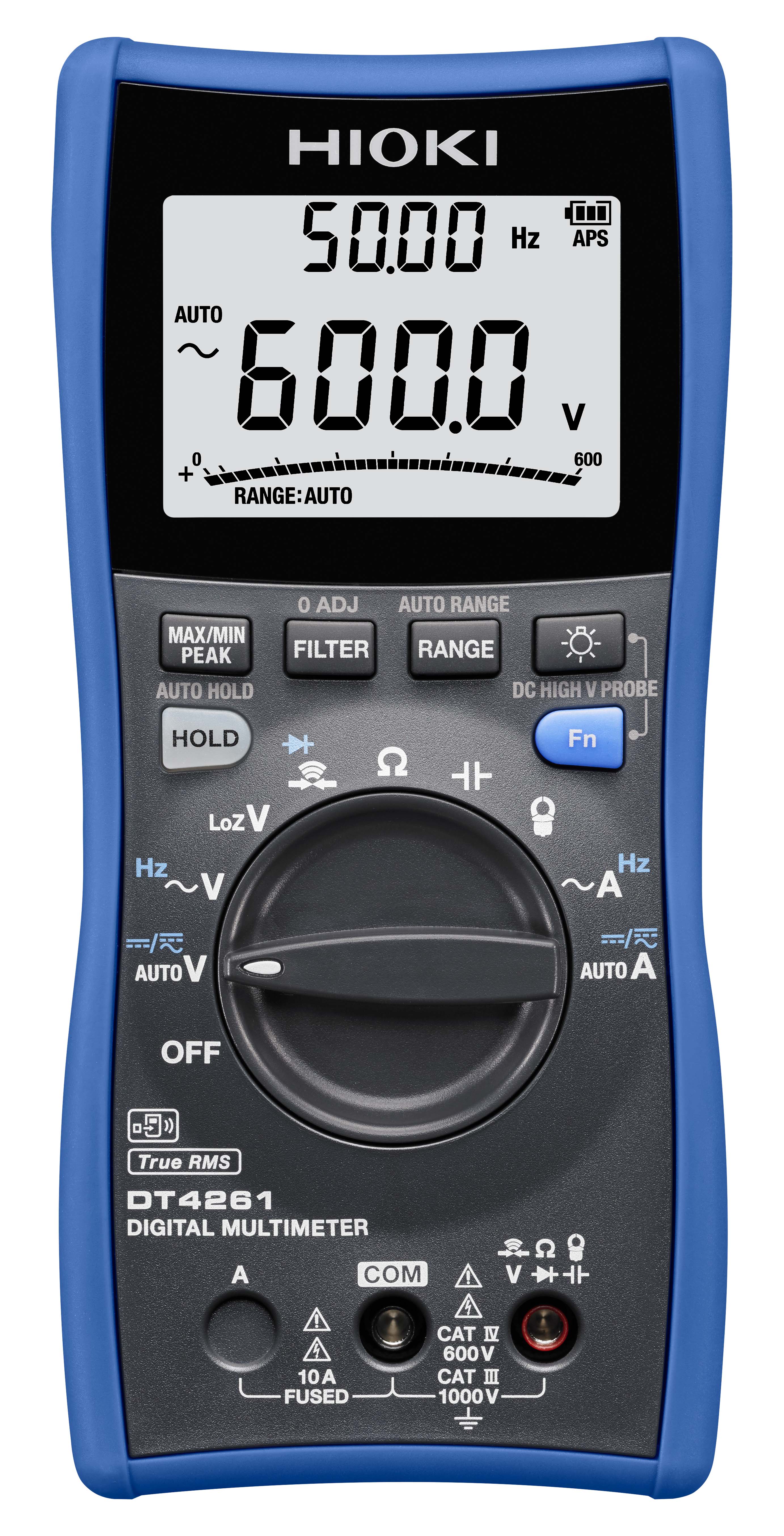

Das DT4261 ist ein industrielles Digitalmultimeter für Service, Wartung und Inbetriebnahme in elektrischen Anlagen und industriellen Systemen. Es kombiniert die direkte Strommessung bis 10 A mit der Unterstützung von Zangen-Sensoren. DC-Spannungsmessungen bis CAT III 2000 V sind mit dem Hochspannungsteiler P2010 möglich. Bluetooth-Kommunikation ist über den optionalen Z3210 Wireless Adapter verfügbar.
Das Gerät führt AC-, DC- und kombinierte AC+DC-Spannungsmessungen mit True RMS-Auswertung bis 1000 V durch. Zu den Messfunktionen gehören Widerstand, Kapazität, Frequenz, Diodentest und Durchgang. Zusätzliche Funktionen wie MIN/MAX/AVG-Aufzeichnung, Spitzenwertmessung, Relativmodus und Data Hold unterstützen bei der Fehlersuche. Es verfügt über eine 6000-Count-Anzeige und Sicherheitsklassifizierungen bis CAT III 1000 V und CAT IV 600 V.
Das DT4261 bietet einen speziellen LoZ-Spannungsmodus mit reduzierter Eingangsimpedanz im Vergleich zur Standard-Spannungsmessung. Im Standard-Spannungsmodus belastet die hohe Eingangsimpedanz den Messpunkt nahezu nicht. Unter bestimmten Installationsbedingungen, wie z.B. paralleler Kabelführung oder langen nicht abgeschlossenen Leitern, können kleine kapazitiv gekoppelte Spannungen an einem hochohmigen Gerät sichtbar bleiben.
Im LoZ-Modus übt die reduzierte Eingangsimpedanz eine definierte Last auf den Messpunkt aus. Sehr schwache oder kapazitiv gekoppelte Spannungen brechen unter dieser Bedingung eher zusammen, während Spannungen mit ausreichender Quellleistung stabil bleiben. Dies unterstützt eine klarere Bewertung des tatsächlichen Spannungszustands in elektrischen Anlagen.
Für die direkte Strommessung bietet das DT4261 einen 10 A AC/DC-Eingang. Eine Sicherungsprüffunktion wird automatisch durchgeführt, wenn von der Zangenmessung auf die direkte Strommessung umgeschaltet wird, um die Sicherungsdurchgängigkeit vor der Messung zu überprüfen.
In Verbindung mit einer der drei kompatiblen HIOKI Mehrbereichs-Stromzangen unterstützt das DT4261 AC-Strommessungen von 10 A bis zu 1000 A. Die 9010-50 deckt Messbereiche von 10 A bis zu 500 A mit einer Frequenzbandbreite bis 1 kHz ab. Die 9132-50 erweitert den Messbereich von 20 A bis zu 1000 A mit einer Frequenzbandbreite bis 1 kHz. Die 9018-50 deckt Bereiche von 10 A bis zu 500 A ab und bietet eine erweiterte Frequenzbandbreite bis 3 kHz mit höherer Amplituden- und Phasen-Genauigkeit im Vergleich zur 9010-50.
Alle drei Stromzangen liefern einen zum gemessenen Strom proportionalen Spannungsausgang und werden über den 9704 BNC-Adapter angeschlossen. Bei Verwendung einer dieser Mehrbereichs-Zangen wird der entsprechende Messbereich manuell am Gerät eingestellt, um die Zangeneinstellung anzupassen.
Mit dem optionalen Z3210 Wireless Adapter ermöglicht das DT4261 die Bluetooth-Kommunikation mit der kostenlosen GENNECT Cross App für Android und iOS. Messwerte können zur Dokumentation, Auswertung und harmonischen Analyse von Spannungssignalen, z.B. in Stromversorgungssystemen oder Photovoltaik-Wechselrichtern, auf ein Smartphone oder Tablet übertragen werden.
Mit der HID-Funktion des Z3210 können Messwerte auch direkt in Excel-Vorlagen oder andere Anwendungen übertragen werden. Im HID-Modus wird der Adapter vom Betriebssystem als Bluetooth-Tastatur erkannt.
Für PC-basierte Anwendungen unterstützt das DT4261 die Kommunikation über das optionale DT4900-01 USB Communication Pack. Der optisch isolierte Adapter ermöglicht eine USB-Verbindung zu einem Windows-PC zur Datenübertragung und Fernsteuerung des Geräts. Bluetooth-Kommunikation über Z3210 und PC-Kommunikation über DT4900-01 können nicht gleichzeitig verwendet werden.
Um falsch eingesetzte Messleitungen zu verhindern, verfügt das DT4261 über mit dem Drehschalter verbundene Anschlussblenden. Je nach gewählter Messfunktion werden unbenutzte Eingangsklemmen mechanisch blockiert. Übermäßige Eingangsbedingungen werden durch eine rote Hintergrundbeleuchtung angezeigt.
Das Gerät arbeitet in einem Umgebungstemperaturbereich von -25 °C bis 65 °C und hält unter spezifizierten Testbedingungen Stürze aus 1 m Höhe auf Beton stand. Automatische AC/DC-Spannungserkennung und visuelle HOLD-Anzeige unterstützen Messaufgaben in industriellen Umgebungen.
Das DT4261 wird mit den L9300 Messleitungen geliefert, die für Strommessungen bis 10 A ausgelegt sind. Die L9300 Messleitungen verfügen über integrierte Sicherheitskappen. Die Messkategorie wird durch Verschieben der Kappe angepasst, um die freiliegende Kontaktlänge zu ändern. Die feste Verbindung zwischen Kappe und Messspitze verhindert das Entfernen oder den Verlust.
Das Gerät wird mit drei LR6 AA Alkaline-Batterien betrieben und bietet eine Betriebszeit von bis zu 130 Stunden. Bei Verwendung mit dem Z3210 Wireless Adapter beträgt die Betriebszeit typischerweise bis zu 70 Stunden. Entwickelt und hergestellt in Japan, spiegelt das DT4261 HIOKIs langjähriges Engagement für Präzision, Zuverlässigkeit und kontrollierte Produktionsqualität wider.
• DT4261 Industrie-Digitalmultimeter
• Geräteschutz
• L9300 Messleitungssatz
• Bedienungsanleitung
• Sicherheitshinweise
• 3 × LR6 AA Alkaline-Batterien
• DT4261-90 Industrie-Digitalmultimeter
• P2010 Hochspannungsteiler
• Z3210 Wireless Adapter
• DT4900-01 USB-Kommunikationspaket
• 9704 BNC-Adapter
• 9010-50 Mehrbereichs-Stromzange
• 9018-50 Mehrbereichs-Stromzange
• 9132-50 Mehrbereichs-Stromzange
• C0202 Tragetasche
• C0207 Tragetasche
• L4930 Sicherheitsmessleitungen
• Z5020 Extra starker Magnetgurt
