Hioki ist ein führender Hersteller elektrischer Mess- und Prüfgeräte und bietet hochpräzise Lösungen für Leistungsanalyse, Batterietests und industrielle Wartung. Das Portfolio umfasst Digitalmultimeter, Stromzangen, Leistungsanalysatoren, Batterietester, Datenlogger und Isolationsprüfgeräte. Ingenieure, Elektriker und Forscher weltweit vertrauen auf Hioki-Produkte für Anwendungen in Energie, Automotive und Elektronik.
Stromsensor-Schnittstelle, 1 Kanal
1-Kanal-Stromsensor-Schnittstelle für Stromsensoren, Zangen und Sonden mit ME15W-Anschlüssen, Sensor-Stromversorgung, BNC-Wellenformausgang.
• Sensor-Stromversorgung für 1 Stromsensor über ME15W-Anschluss
• Wellenformausgang: 2 V Vollausschlag (BNC)
• Unmodifizierter Wellenformausgang des Sensorsignals
• Hochgenaue Strommessung mit Oszilloskopen für Leistungsanalysen
• Auswertung von Wechselrichter- und Motorströmen einschließlich Harmonischer
• Messung von Batterie-Lade- und Entladeströmen
• Hochpräzise Strommessung mit Datenerfassungssystemen

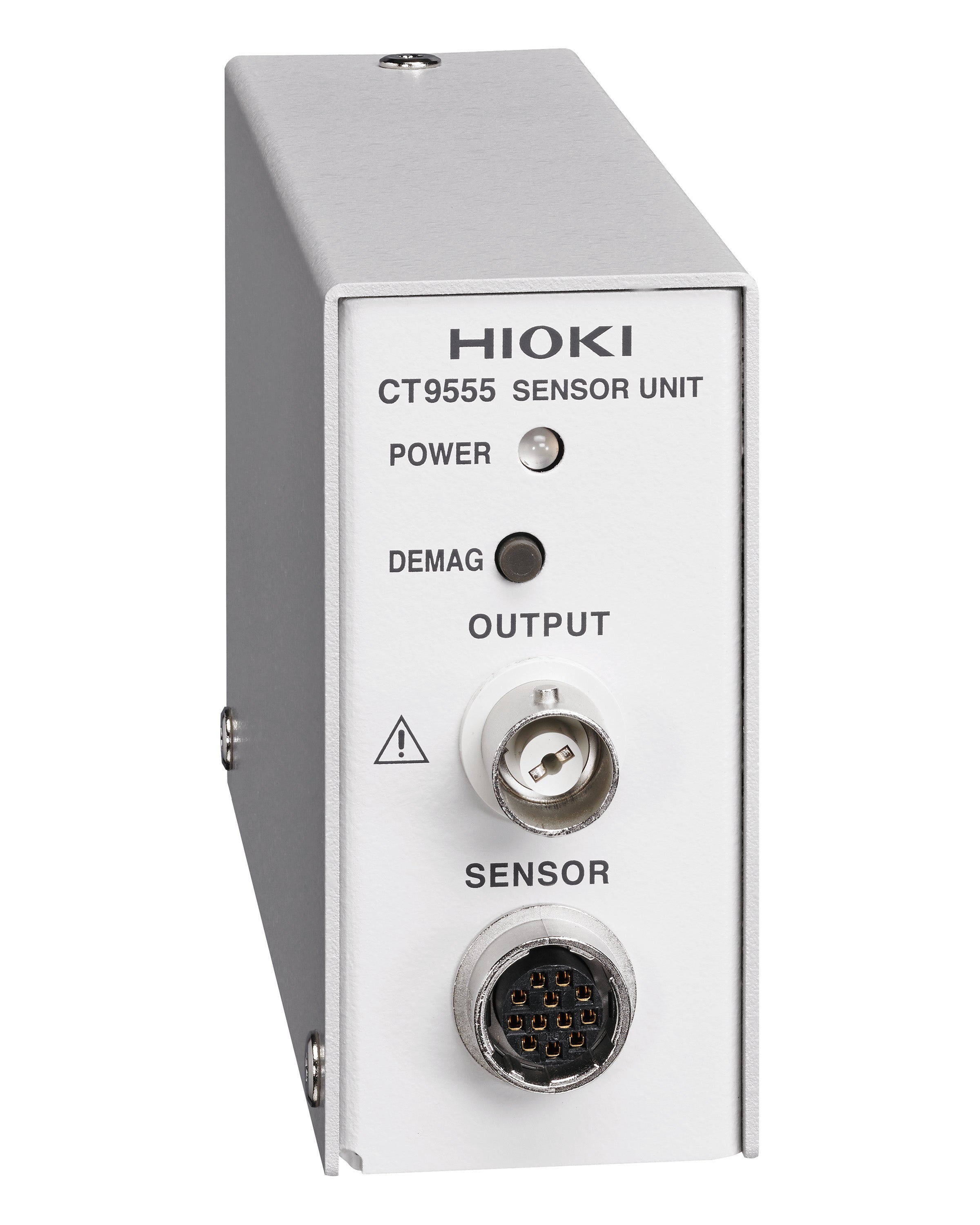

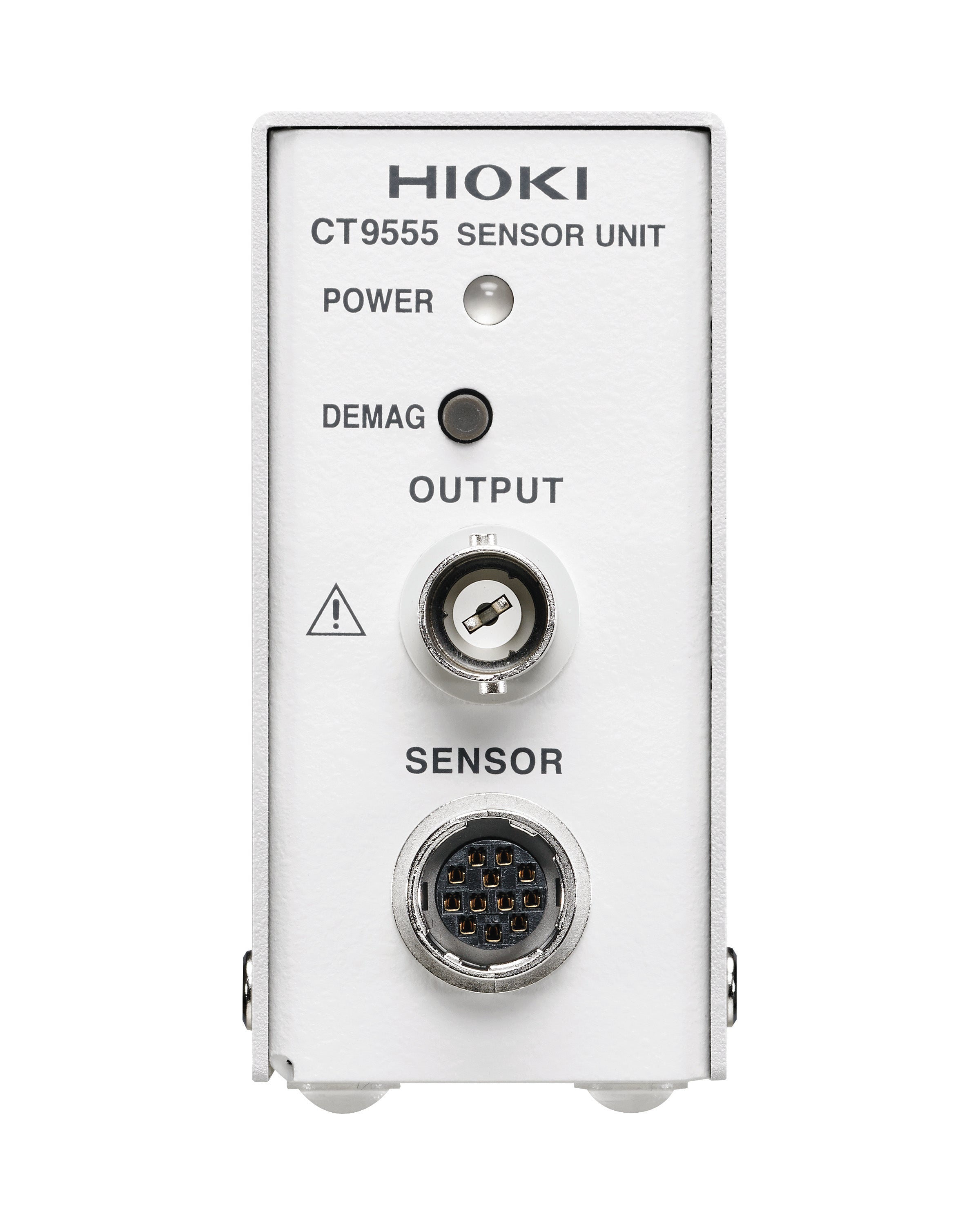

Der CT9555 ist eine 1-Kanal-Stromsensor-Schnittstelle, die für die Verwendung mit HIOKI-Stromsensoren und Stromzangen mit ME15W-Anschlüssen entwickelt wurde. Das Gerät versorgt den angeschlossenen Sensor mit Strom und liefert das Sensorausgangssignal als Wellenformsignal an einem BNC-Anschluss, wodurch der angeschlossene Stromsensor mit Oszilloskopen und anderen Datenerfassungssystemen verwendet werden kann.
HIOKI-Stromsensoren mit ME15W-Anschlüssen liefern ein standardisiertes Ausgangssignal von 2 V Vollausschlag. Der CT9555 gibt dieses Signal direkt über den BNC-Wellenformausgang ohne Modifikation aus. Dadurch entspricht die Ausgangsgenauigkeit der Genauigkeit des angeschlossenen Stromsensors.
In Kombination mit hochpräzisen Fluxgate-Stromsensoren ermöglicht der CT9555 eine hochgenaue Strommessung für Leistungsanalysen mit Oszilloskopen und anderen Messgeräten. Der flache Frequenzgang und die konstante Phasenverschiebung dieser Sensoren ermöglichen eine genaue Auswertung von Wechselrichter- und Motorströmen einschließlich harmonischer Komponenten.
Weitere Anwendungen sind die hochgenaue Strommessung in Leistungselektroniksystemen, die Auswertung von Wechselrichter- und Motorströmen einschließlich Harmonischer, die Messung von Batterie-Lade- und Entladeströmen sowie die hochpräzise Strommessung mit Datenerfassungssystemen.
• CT9555 Stromsensor-Schnittstelle
• Z1008 Netzteil
• Netzkabel
• Bedienungsanleitung
• CT9556 Stromsensor-Schnittstelle
• CT9557 Stromsensor-Schnittstelle
• L9217 BNC-Kabel
• 9165 BNC-Kabel
• PW4001 Leistungsanalysator
• PW8001 Leistungsanalysator
• CT6841A (20 A) AC/DC-Stromzange
• CT6843A (200 A) AC/DC-Stromzange
• CT6844A (500 A) AC/DC-Stromzange
• CT6845A (500 A) AC/DC-Stromzange
• CT6846A (1000 A) AC/DC-Stromzange
• CT6904A (500 A) AC/DC-Stromsensor
• CT6877A (2000 A) AC/DC-Stromsensor
• CT6876A (1000 A) AC/DC-Stromsensor
• CT6875A (500 A) AC/DC-Stromsensor
• CT6873 (200 A) AC/DC-Stromsensor
• CT6834 (500 A) AC/DC-Stromzange
• CT6831 (20 A) AC/DC-Stromsonde
