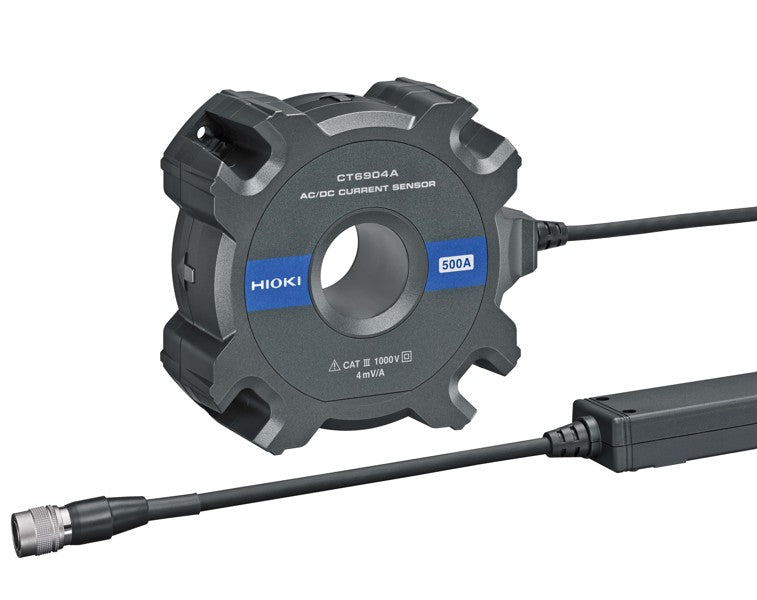

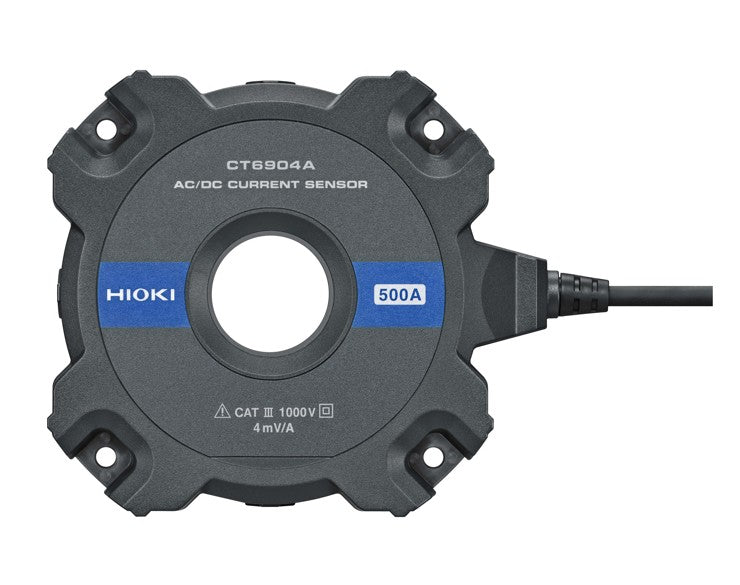

Hochpräziser AC/DC-Stromsensor, 500 A / 4 MHz
Hochgenauer AC/DC-Stromsensor mit Durchführungsprinzip, Nullfeld-Detektion mit Fluxgate-Technologie, Ströme bis 500 A, Bandbreite von DC bis 4 MHz, CMRR von 120 dB bei 100 kHz, Linearität ±5 ppm, extrem flacher Frequenzgang, 3 m Kabellänge mit ME15W-Anschluss.
• AC/DC-Ströme bis 500 A

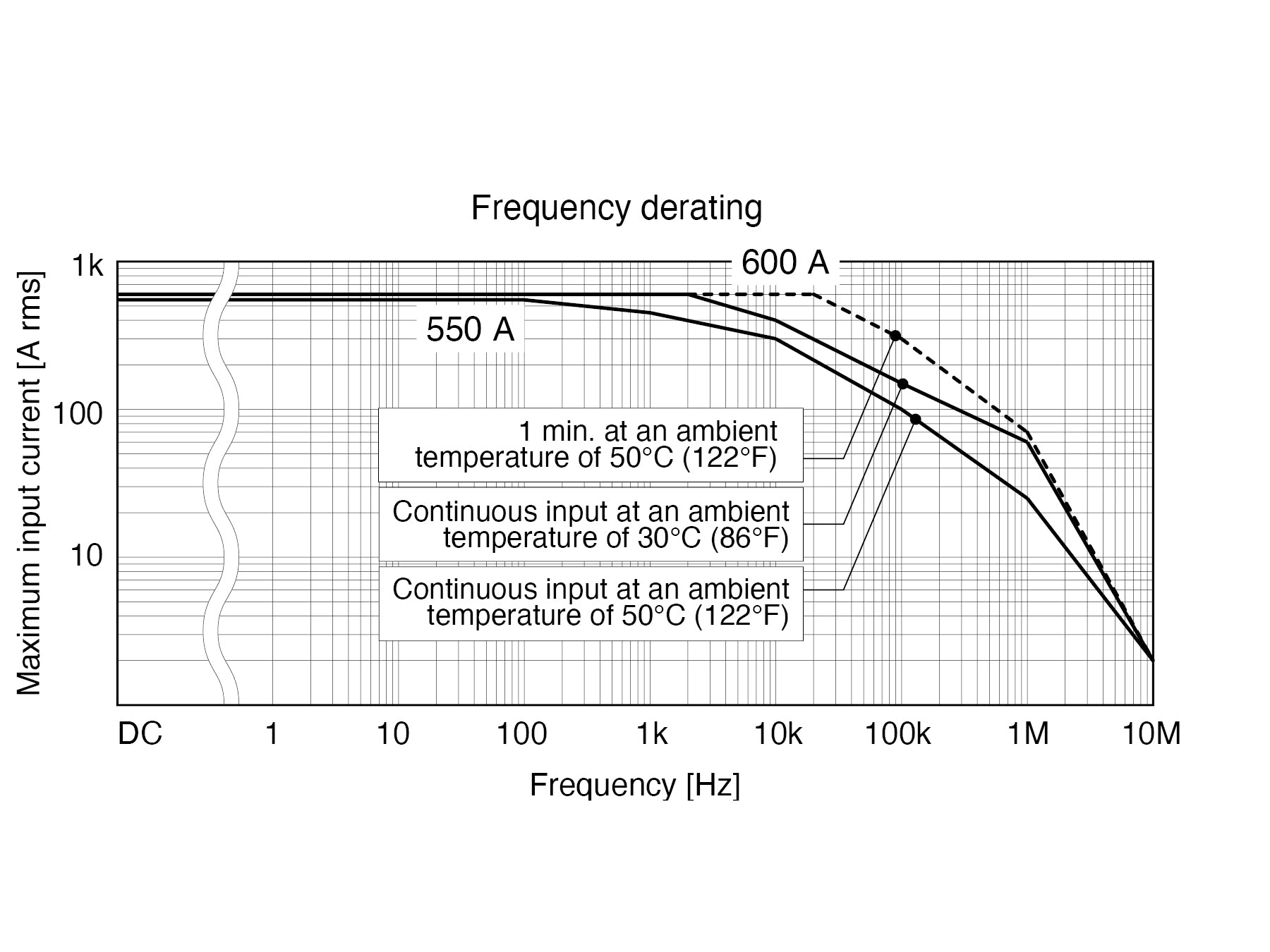

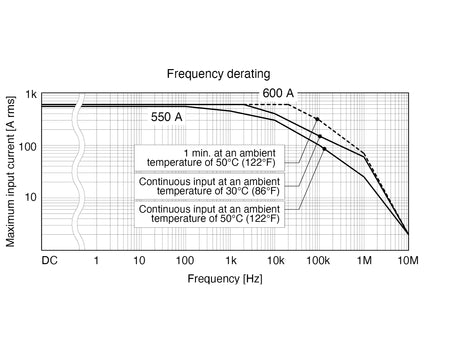

• Frequenzbandbreite DC bis 4 MHz (Amplitude), DC bis 1 MHz (Phase)
• Grundgenauigkeit 0,027 %
• 120 dB CMRR bei 100 kHz
• Ausgangsspannungsverhältnis 4 mV/A
• Unterstützt Phasenverschiebungs-Korrektur bei Verwendung mit HIOKI Leistungsanalysatoren
• Prüfung und Analyse von Elektromotoren in Elektrofahrzeugen (EV)
• Messung von Induktor- und Transformatorverlusten
• Bewertung von drahtlosen Ladesystemen
• Leistungsmessungen in Systemen für erneuerbare Energien
Der HIOKI CT6904A AC/DC-Stromsensor mit Durchführungsprinzip wurde für hochpräzise Strommessungen entwickelt und unterstützt Ströme bis zu 500 A mit einer breiten Frequenzbandbreite von DC bis 4 MHz. Durch den Einsatz fortschrittlicher Nullfeld-Detektion mit Fluxgate-Technologie erreicht der Sensor eine außergewöhnliche Linearität von ±5 ppm und ein hohes Gleichtaktunterdrückungsverhältnis von 120 dB bei 100 kHz. Darüber hinaus verfügt der Sensor über einen außergewöhnlich flachen Frequenzgang, der eine stabile Leistung über eine breite Bandbreite selbst in anspruchsvollen Testumgebungen gewährleistet.
Der CT6904A funktioniert direkt mit HIOKI Leistungsanalysatoren und Speichermessgeräten, die den Sensor über den ME15W-Anschluss mit Strom versorgen. In Kombination mit einer HIOKI Sensoreinheit (CT9555, CT9556 oder CT9557) kann er auch mit Oszilloskopen oder anderen DAQ-Systemen verwendet werden, wobei ein Spannungsausgangsverhältnis von 4 mV/A zur Verfügung steht. Seine robuste Konstruktion, der Kerndurchmesser von 32 mm (1,26 Zoll), die 3 Meter Kabellänge und die maximale Nennspannung von 1000 V CAT III gewährleisten eine flexible Installation und einen sicheren Hochspannungsbetrieb in verschiedenen Anwendungen.
Die herausragende Messgenauigkeit macht den CT6904A zur idealen Wahl für Anwendungen, bei denen Präzision entscheidend ist. Er erreicht eine Grundgenauigkeit von ±0,025 % des Messwerts plus ±0,007 % des Endwerts für DC-Messungen. Für AC-Messungen beträgt die Grundgenauigkeit ±0,02 % des Messwerts plus ±0,007 % des Endwerts. In Kombination mit seiner breiten Frequenzbandbreite gewährleistet diese Leistung zuverlässige Ergebnisse sowohl bei Nieder- als auch bei Hochfrequenzanwendungen.

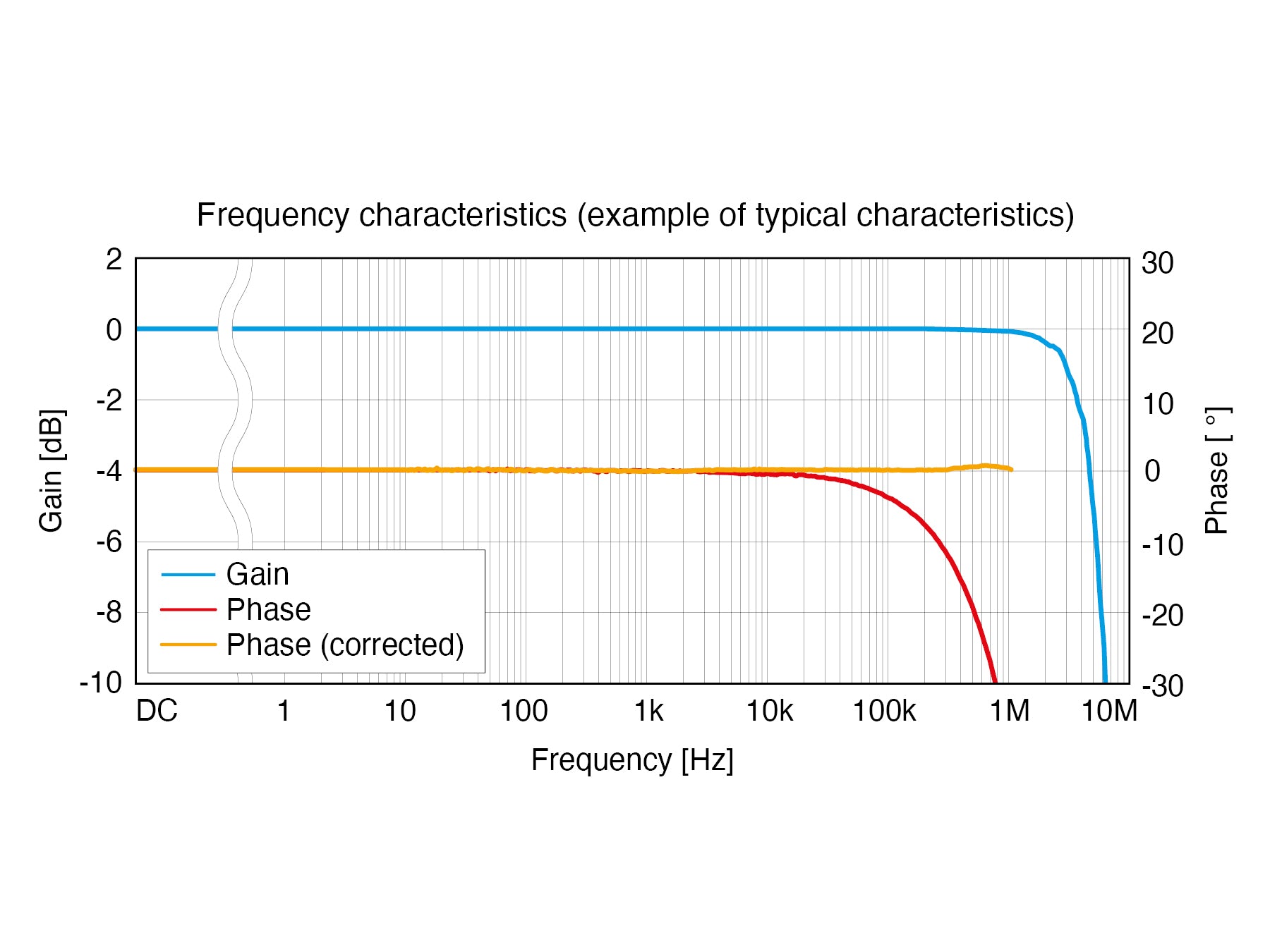

Ein weiterer entscheidender Vorteil des CT6904A ist sein außergewöhnlich flacher Frequenzgang. Über eine breite Bandbreite bleibt die Gruppenlaufzeit nahezu konstant, was für eine genaue Phasenkorrektur unerlässlich ist. Dank dieser Stabilität kann eine Ein-Punkt-Korrektur den Phasenfehler über den gesamten Frequenzbereich effektiv minimieren. Dies ermöglicht eine automatische Phasenkorrektur mit dem HIOKI PW8001 Leistungsanalysator. Es ermöglicht auch eine einfache Deskew-Korrektur bei Verwendung von Analysatoren oder DAQ-Systemen von Drittanbietern, wodurch eine gleichbleibende Genauigkeit in einer Vielzahl von Testumgebungen gewährleistet wird.
Im Vergleich zu anderen Stromsensoren auf dem Markt minimiert der CT6904A den Einfluss der Leiterposition auf die Messwerte und gewährleistet so hoch reproduzierbare Ergebnisse. Während der Einfluss der Leiterposition bei höheren Frequenzen typischerweise signifikanter wird, reduziert der CT6904A diesen Effekt effektiv und liefert stabile und zuverlässige Messungen.
Diese hohe Reproduzierbarkeit ist besonders wertvoll beim Vergleich der Verluste mehrerer Induktoren oder Transformatoren und macht den CT6904A zu einer Top-Wahl für Verlustmessungen in solchen Anwendungen.
Dank seiner stabilen Frequenzcharakteristik ermöglicht der CT6904A eine hochpräzise Phasenkorrektur über eine breite Bandbreite. Dies ermöglicht eine präzise Leistungsanalyse nicht nur mit HIOKI Leistungsanalysatoren wie dem PW8001, sondern auch mit Analysatoren und DAQ-Systemen von Drittanbietern. Diese Fähigkeiten machen den Sensor ideal für die Bewertung von Hochfrequenz-Induktor- und Transformatorverlusten, drahtlosen Ladesystemen und EV-Invertermotoren.
• CT6904A Stromsensor
• Bedienungsanleitung
• Tragekoffer
• Farbige Etiketten (zur Kanalidentifikation)
• Sicherheitshinweise
• PW8001 8-Kanal Leistungsanalysator
• MR6000 Speichermessgerät
• CT9555 Sensoreinheit (1 Kanal)
• CT9556 Sensoreinheit (1 Kanal, Welle/Effektivwert)
• CT9557 Sensoreinheit (4 Kanäle)
• CT6872 (50 A) AC/DC-Stromsensor
• CT6873 (200 A) AC/DC-Stromsensor
• CT6875A (500 A) AC/DC-Stromsensor
• CT6876A (1000 A) AC/DC-Stromsensor
• CT6877A (2000 A) AC/DC-Stromsensor
• CT6862-05 (50 A) AC/DC-Stromsensor
• CT6863-05 (200 A) AC/DC-Stromsensor
• CT6833 (200 A) AC/DC-Stromzange
• CT6834 (500 A) AC/DC-Stromzange
• CT6841A (20 A) AC/DC-Stromzange
• CT6843A (200 A) AC/DC-Stromzange
• CT6844A (500 A) AC/DC-Stromzange
• CT6845A (500 A) AC/DC-Stromzange
• CT6846A (1000 A) AC/DC-Stromzange
