AC/DC-Hochpräzisionsstromzange, 20 A / 2 MHz
AC/DC-Stromzange mit fortschrittlicher Fluxgate-Technologie, 20 A Nennstrom, Grundgenauigkeit ±0,2 % des Messwerts, großer Temperaturbereich von -40 °C bis 85 °C, große Bandbreite von DC bis 2 MHz, maximaler Leiterdurchmesser 20 mm, Kabellänge 3 m.
• AC/DC-Ströme bis 20 A
• Frequenzbandbreite DC bis 2 MHz
• Grundgenauigkeit: ±0,2 % des Messwerts
• Betriebstemperatur: -40 °C bis 85 °C
• Ausgangsspannungsverhältnis 100 mV/A
• Optimierung von Niedrigleistungsschaltungen in Elektrofahrzeugen zur Erhöhung der Reichweite
• Analyse des Stromverbrauchs von Lasten wie Motoren, Heizungen und LEDs
• Effizienz- und Strombewertung von Wechselrichtern und Motoren vor Ort

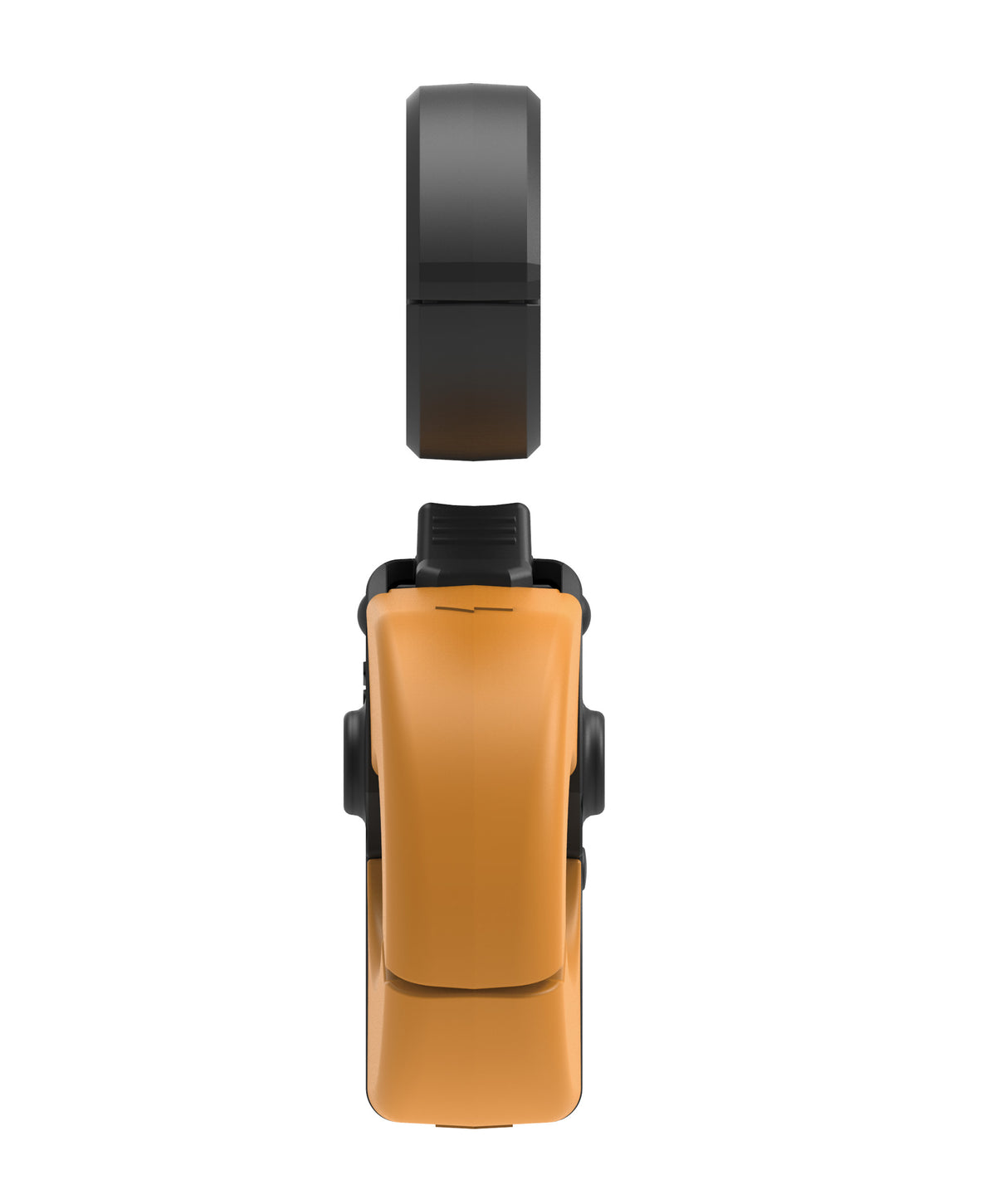

Die AC/DC-Stromzange CT6841A kombiniert die Flexibilität eines Zangensensors mit hochpräziser Messung und erreicht eine Grundgenauigkeit von ±0,2 % des Messwerts. Dies ermöglicht eine einfache, nicht-intrusive Strommessung, ohne den Stromkreis zu unterbrechen, während die für eine präzise Leistungsanalyse in anspruchsvollen Anwendungen erforderliche Genauigkeit erhalten bleibt. Durch den Einsatz fortschrittlicher Fluxgate-Technologie gewährleistet sie eine hervorragende Stabilität und Genauigkeit bei AC- und DC-Strommessungen. Mit einem maximalen Nennstrom von 20 A und einer großen Frequenzbandbreite von DC bis 2 MHz ermöglicht sie die genaue Erfassung schneller Stromschwankungen. Diese Fähigkeit macht sie für Anwendungen mit anspruchsvollen Messanforderungen geeignet, wie z. B. in der Automobil- und Leistungselektronikindustrie.
Die Stromzange liefert zuverlässige Leistung über einen weiten Temperaturbereich von -40 °C bis 85 °C und gewährleistet Stabilität auch in anspruchsvollen Umgebungen wie Motorräumen und Außenprüfstandorten. Sie eignet sich gut zur Bewertung des Stromverbrauchs von elektrischen Komponenten in Kraftfahrzeugen, insbesondere von Aktuatoren wie Scheibenwischermotoren, Fensterhebern und Sitzheizungen sowie von elektronischen Lasten wie LED-Leuchten.
Darüber hinaus ermöglicht ihr hochgenaues Zangendesign eine effiziente Vor-Ort-Bewertung von IGBT-Wechselrichtern (Insulated Gate Bipolar Transistors) und der Motorleistung. Techniker können damit präzise Effizienzbewertungen und Strommessungen durchführen, um Anomalien oder Leistungsverschlechterungen schnell zu identifizieren, was letztendlich eine effektive Wartung und Diagnose unterstützt.
Die Phasenkorrekturfunktionen der HIOKI-Leistungsanalysatoren werden unterstützt, einschließlich der automatischen Korrekturfunktion des Leistungsanalysators PW8001. Durch die Integration dieser Funktionen wird eine genaue Leistungsanalyse in dynamischen und Hochfrequenzanwendungen gewährleistet, wodurch Messfehler minimiert und eine höhere Präzision bei der Leistungsbewertung ermöglicht wird.
Der direkte Anschluss an HIOKI-Leistungsanalysatoren und Speicherschreiber ist über den ME15W-Anschluss möglich, der auch die CT6841A mit Strom versorgt. In Kombination mit einer HIOKI-Sensoreinheit (CT9555, CT9556, CT9557) kann sie außerdem mit Oszilloskopen und anderen Datenerfassungssystemen (DAQ) verwendet werden, wobei ein Ausgangsspannungsverhältnis von 100 mV/A bereitgestellt wird.
Darüber hinaus ermöglichen die robuste Bauweise, der Kerndurchmesser von 20 mm und die 3 Meter lange Kabellänge eine flexible Installation in verschiedenen Testumgebungen.
Die CT6841A ist ein unverzichtbares Werkzeug für hochpräzise Strommessungen, einschließlich der Optimierung von Niedrigleistungsschaltungen. Mit einem robusten Design, präziser Fluxgate-Technologie und Anpassungsfähigkeit an verschiedene Betriebsumgebungen bietet sie zuverlässige Messleistungen sowohl im Labor als auch im Feldeinsatz.
• CT6841A AC/DC-Stromzange
• Tragetasche
• Markierungsbänder ×6
• Bedienungsanleitung
• PW8001 8-Kanal Leistungsanalysator
• PW4001 4-Kanal Leistungsanalysator
• MR6000 Speicherschreiber
• U8977 3-Kanal Strommodul
• LR8101 Datenlogger
• LR8102 Datenlogger
• M7103 Leistungsmessmodul
• CT9555 Sensoreinheit (1 Kanal)
• CT9556 Sensoreinheit (1 Kanal, Welle/RMS)
• CT9557 Sensoreinheit (4 Kanäle)
• CT9902 Verlängerungskabel
• CT6833 (200 A) AC/DC-Stromzange
• CT6834 (500 A) AC/DC-Stromzange
• CT6843A (200 A) AC/DC-Stromzange
• CT6844A (500 A) AC/DC-Stromzange
• CT6845A (500 A) AC/DC-Stromzange
• CT6846A (1000 A) AC/DC-Stromzange
• CT6847A (2000 A) AC/DC-Stromzange
• CT6830 (2 A) AC/DC-Stromsonde
• CT6831 (20 A) AC/DC-Stromsonde
